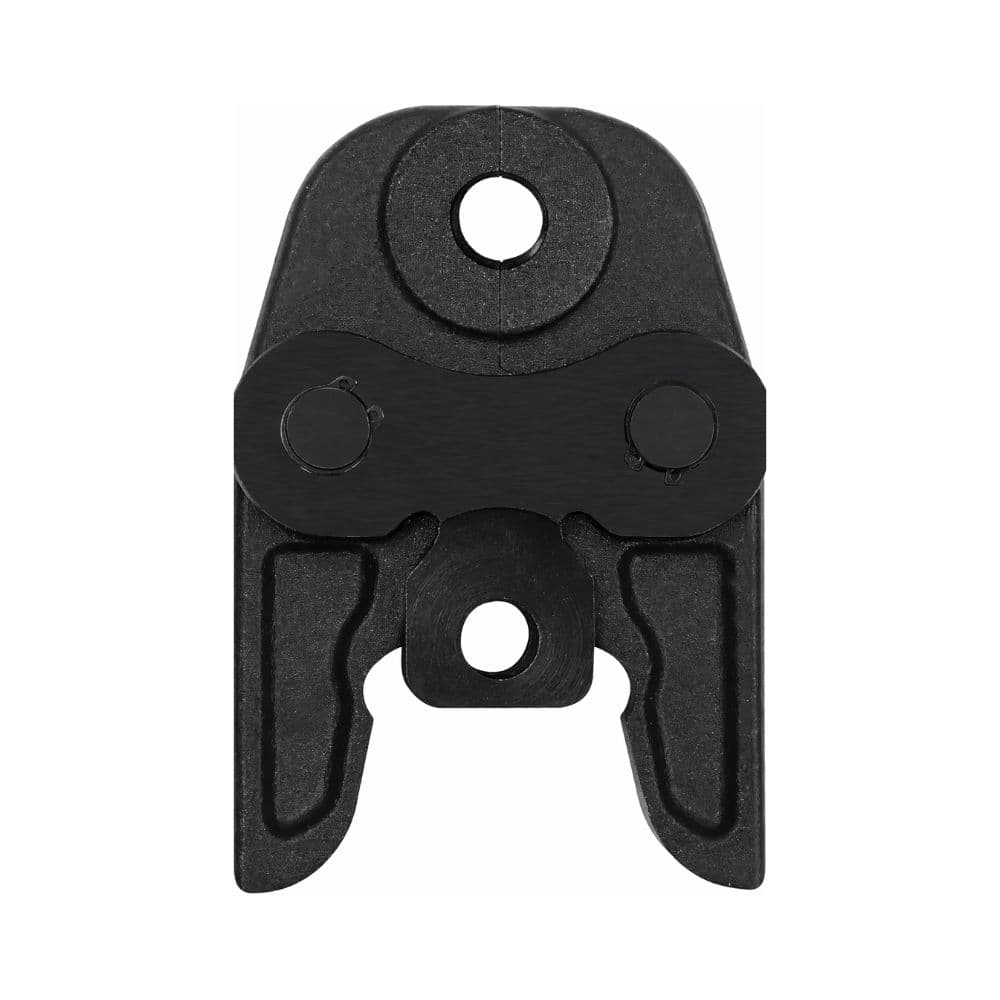

U-formet spændebeslag, diameter 20 mm, 32 kN

Den BARA 32052020-kæbe er et professionelt tilbehør til presværktøj, designet specifikt til at udføre samlinger i 20 mm diameter med U-profil. Den er klassificeret inden for kategorien 32 kN og gør det muligt at arbejde med kompatible rør og fittings, der kræver denne størrelse og denne presgeometri.

Dens U20-konfiguration er særligt velegnet til professionelle opgaver inden for VVS, varmeinstallationer og montage af rørsystemer ved hjælp af presning. For at opnå en korrekt samling er det afgørende at kontrollere, at den anvendte fitting understøtter U-profil på 20 mm, og at presmaskinen er kompatibel med kæben.

Preskæbe U20

Referencen 32052020 svarer specifikt til en 20 mm preskæbe med U-profil. Betegnelsen U20 gør det hurtigt muligt at identificere både arbejdsdiameteren og den kontur, der bruges til at komprimere fittingen.

I press-fitting-systemer er kæbens geometri en afgørende parameter, da den bestemmer den form, som presområdet på fittingen deformeres med under arbejdscyklussen.

Til rør og fittings på 20 mm

Denne kæbe er dimensioneret til at arbejde med kompatible 20 mm fittings.

Diameteren skal matche den fitting, der skal presses. En kæbe i en anden størrelse gengiver ikke den geometri, der er beregnet til en 20 mm samling, og må ikke bruges som erstatning.

U-presprofil

BARA 32052020 anvender U-profil, en af de konturer, der bruges i professionelle samlingssystemer med presning.

Under cyklussen lukker maskinen kæben omkring fittingen og overfører preskraften til den i henhold til den indvendige geometri i U-profilen.

U-profilen må ikke erstattes af TH-, H-, M-, V-profiler eller andre geometrier, medmindre producenten af rørsystemet eller fittings udtrykkeligt angiver denne kompatibilitet.

Preskategori på 32 kN

BARA 32052020-kæben er identificeret inden for kategorien 32 kN.

Denne angivelse henviser til den type pressystem, som kæben arbejder med. Den kraft, der er nødvendig for at udføre samlingen, genereres af presmaskinen og overføres til fittingen via kæben.

Før brug skal den mekaniske kompatibilitet mellem presmaskinen og kæben samt værktøjets egnethed til denne preskategori kontrolleres.

Velegnet til professionelle installationer

BARA U20-kæben er beregnet til professionelt arbejde udført med rørsystemer og pressede fittings.

Så længe systemproducenten angiver U-profil, kan den anvendes i applikationer som:

• VVS-installationer.
• Vanddistributionsnet.
• Varmeinstallationer.
• Kompatible multilagsrørsystemer.
• Renoveringer og udvidelser af installationer.
• Montering af fittings ved hjælp af press-fitting.

Til multilagsystemer kompatible med U-profil

BARA markedsfører værktøj til multilagsrør sammen med kæber med U-profil i diametre på 16, 20, 25 og 32 mm. Referencen 32052020 svarer specifikt til U20-størrelsen.

Det betyder ikke, at enhver multilagsfitting på 20 mm accepterer denne profil. Før presning skal det altid verificeres, at producenten af fittingen godkender U-konturen.

Elementet, der overfører presmaskinens kraft

Kæben fungerer som forbindelseselement mellem presmaskinen og fittingen. Når den lukkes, overfører den den kraft, som værktøjet udvikler, og former fittingen i henhold til kæbens indvendige profil.

For at udføre en korrekt samling skal følgende parametre stemme overens:

• Diameter: 20 mm.
• Profil krævet af fittingen: U.
• Preskategori: kompatibel med 32 kN.
• Tilslutning: kompatibel mellem presmaskinen og kæben.

Separat kæbe til at komplettere presudstyret

BARA 32052020 sælges som en separat kæbe, hvilket gør det muligt at komplettere et sæt presværktøj med U20-størrelsen uden at skulle købe alle størrelser igen.

Den kan også bruges som erstatning for en kæbe med samme profil og diameter, forudsat at kompatibiliteten med maskinen er kontrolleret på forhånd.

BARA-serien af kæber med U-profil

Inden for BARA-værktøjsserien findes følgende almindelige U-kæbestørrelser:

• U16: diameter 16 mm.
• U20: diameter 20 mm.
• U25: diameter 25 mm.
• U32: diameter 32 mm.

Denne variation gør det muligt for fagfolk at vælge den rette kæbe afhængigt af den diameter, der anvendes i den enkelte del af installationen.

Kontroller før presning

Før en samling udføres med BARA U20, anbefales det at kontrollere:

• At røret og fittingen er på 20 mm.
• At producenten af fittingen foreskriver eller accepterer U-profil.
• At presmaskinen er kompatibel med kæben.
• At værktøjet understøtter den relevante preskategori.
• At kæben er korrekt monteret og låst.
• At den indvendige presflade er ren.
• At der ikke er revner, deformationer eller unormal slitage.
• At røret er korrekt skåret og forberedt.
• At fittingen er indsat til den position, som producenten angiver.

Vigtigheden af at bruge den korrekte profil

Kæbens kontur er en del af samlingssystemets design. To fittings med samme diameter kan kræve forskellige presprofiler.

Brug af en anden geometri end den specificerede kan ændre deformationen af fittingen og kompromittere samlingens resultat. Derfor skal betegnelsen U20 altid kontrolleres i dokumentationen for det installerede system.

Vedligeholdelse af kæben

Preskæber arbejder under gentagne mekaniske belastninger og skal derfor holdes i god stand.

Det anbefales at holde kontakt- og presseområder rene, kontrollere leddenes korrekte bevægelse og inspicere værktøjet regelmæssigt for at opdage skader eller slitage.

En deformeret, revnet eller overdrevent slidt kæbe må ikke bruges, da den kan ændre den endelige presgeometri.

Karakteristika for BARA 32052020-kæben

• Mærke: BARA.
• Reference: 32052020.
• Produkttype: kæbe til presværktøj.
• Diameter: 20 mm.
• Presprofil: U.
• Betegnelse: U20.
• Preskategori: 32 kN.
• Anvendelse: presning af rør og kompatible fittings.
• Brug: professionel.

BARA U20-kæbe til installationer med presning

BARA 32052020 giver installatøren en specifik kæbe til at udføre samlinger på 20 mm med U-profil. Dens separate format gør det muligt at komplettere det professionelle udstyr med en af de almindelige størrelser i multilagsrørsinstallationer.

For at sikre en presning i overensstemmelse med systemets specifikationer skal presmaskinen, 32 kN-kategorien, U20-profilen og den anvendte fitting altid kontrolleres samlet.
