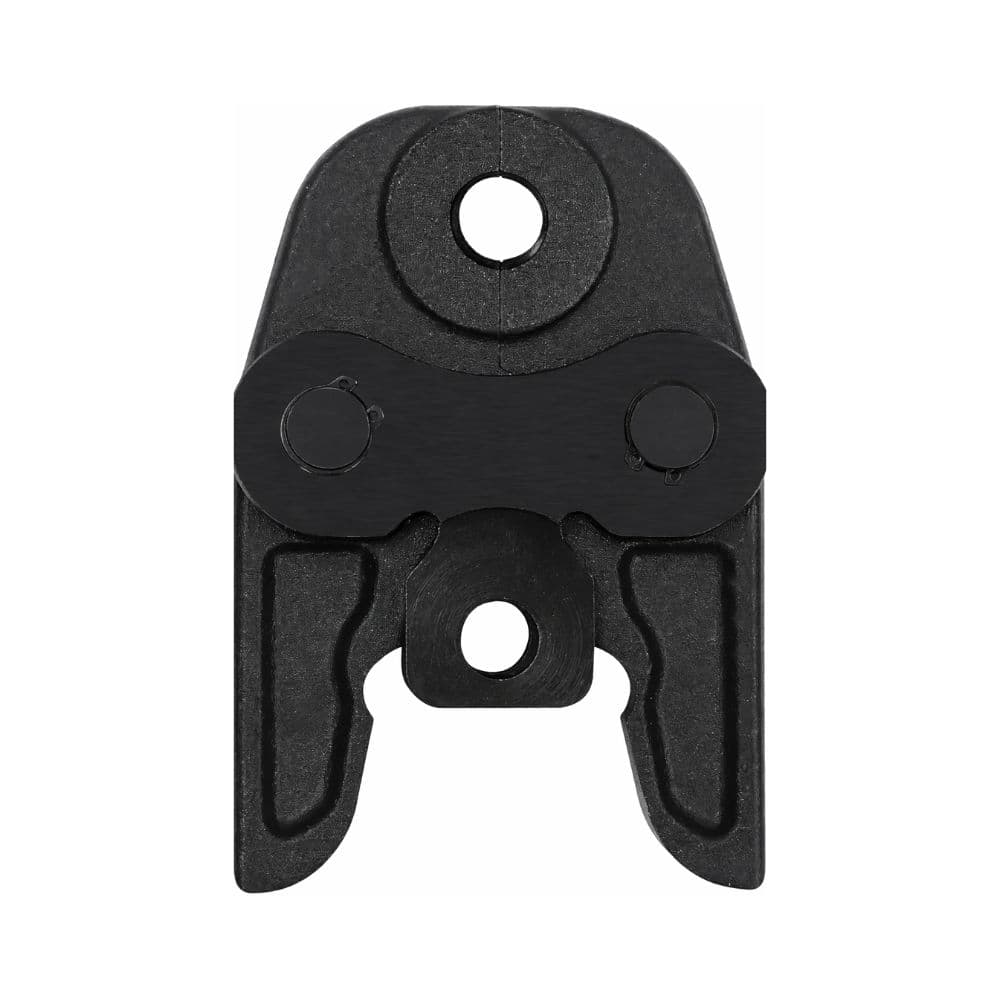

32 mm "U"-type spændebeslag med 32 kN

BARA 32053232-klemmen er et professionelt tilbehør til presværktøj, designet til at udføre samlinger i 32 mm diameter med U-profil. Den er klassificeret i kategorien 32 kN og gør det muligt at arbejde med kompatible rør og fittings, der specifikt kræver en U32-presgeometri.

Den er særligt velegnet til professionelle VVS-, varme- og installationsopgaver udført med pressede rørsystemer. Før brug skal det altid kontrolleres, at den monterede fitting accepterer U-profil på 32 mm, og at presmaskinen er kompatibel med denne type og kategori af klemme.

U32-presklemme

Referencen 32053232 svarer til en 32 mm klemme med U-presprofil. U32-betegnelsen gør det muligt straks at genkende både arbejdsdiameteren og den kontur, der skal anvendes på fittingen.

Ved en installation med press-fitting er klemprofilen en afgørende parameter, da den bestemmer geometrien, som muffen eller presskroppen på fittingen komprimeres med.

Designet til 32 mm diameter

Denne klemme er specifikt dimensioneret til at arbejde med kompatible 32 mm rør og fittings.

Klemmens diameter skal nøjagtigt matche diameteren på den fitting, der skal presses. Brug af en forkert størrelse forhindrer den kompressionsgeometri, som systemproducenten har fastlagt.

U-presprofil

BARA 32053232 anvender U-profil, en almindelig geometri i visse professionelle multilagsrørssystemer og andre pressede fittingsystemer.

Under prescyklussen lukker maskinen klemmen omkring fittingen og overfører den nødvendige kraft i henhold til den indvendige form på U-profilen.

Denne profil må ikke erstattes af TH-, H-, M-, V- eller andre geometrier, medmindre rørsystemets producent udtrykkeligt godkender en sådan kompatibilitet.

32 kN preskategori

Klemmen er identificeret i kategorien 32 kN.

Denne angivelse henviser til den type presværktøj, den er beregnet til. Kraften genereres af presmaskinen og overføres til fittingen via klemmen.

Standard U-profilerede klemmer til professionelle 32 kN-værktøjer omfatter typisk størrelser som U16, U20, U25 og U32.

Til professionelle VVS- og varmeinstallationer

BARA U32-klemmen er rettet mod installatører, der arbejder med samlingssystemer baseret på presning.

Når systemproducenten angiver U-profil, kan den anvendes i applikationer som:

• VVS-installationer.
• Vandforsyningsnet.
• Varmeinstallationer.
• Kompatible multilagsrørsystemer.
• Renovering af eksisterende installationer.
• Montering af fittings via press-fitting.

Kompatibel med multilagssystemer, der kræver U-profil

BARA markedsfører presværktøj til multilagsrør udstyret med klemmer i U-profil i diametre på 16, 20, 25 og 32 mm, og denne reference hører til U32-størrelsen i serien.

Dog anvender ikke alle multilagsfittings på 32 mm nødvendigvis samme profil. Fittingproducentens dokumentation skal udtrykkeligt angive, at fittingen accepterer U-kontur.

Overfører presmaskinens kraft til fittingen

Klemmen er elementet mellem presmaskinen og fittingen. Under arbejdscyklussen overfører den den kraft, som værktøjet udvikler, og former fittingen efter geometrien i dens indvendige profil.

Før presning skal følgende passe sammen:

• Diameter: 32 mm.
• Profil krævet af fittingen: U.
• Værktøjskategori: kompatibel med 32 kN-klemmer.
• Koblingssystem: kompatibelt mellem maskine og klemme.

Enkeltklemme til at fuldende det professionelle udstyr

BARA 32053232 leveres som en enkelt klemme og er derfor velegnet til at supplere et preskassesæt eller specifikt have U32-størrelsen, når man allerede har en kompatibel maskine.

Den kan også bruges til at erstatte en anden klemme med samme diameter og profil, når udstyret skal fornyes, altid efter kontrol af kompatibiliteten med presmaskinen.

Typisk BARA U-profil klemmeserie

Inden for BARA's multilags presudstyr findes typisk følgende U-profil størrelser:

• U16: diameter 16 mm.
• U20: diameter 20 mm.
• U25: diameter 25 mm.
• U32: diameter 32 mm.

Denne variation gør det muligt at bruge samme værktøjsfamilie til forskellige almindelige diametre i multilagsinstallationer ved at vælge den relevante klemme til hver samling.

Kontroller før presning

Før klemmen tages i brug, anbefales det at kontrollere:

• At røret og fittingen har en nominel diameter på 32 mm.
• At fittingproducenten angiver U-profil.
• At presmaskinen er kompatibel med klemmen.
• At værktøjet understøtter den relevante preskategori.
• At klemmen er korrekt monteret og låst i maskinen.
• At den indvendige preszone er ren.
• At der ikke er skader, deformationer eller unormalt slid.
• At røret er skåret og forberedt i henhold til producentens anvisninger.
• At fittingen er korrekt indsat, før cyklussen startes.

Vigtigheden af at bruge den korrekte profil

Profilen er en del af samlingssystemets design. Selv om to fittings har samme diameter på 32 mm, kan de kræve forskellige presgeometrier.

Brug af en klemme med en anden kontur end den foreskrevne kan give en forkert deformation af fittingen og kompromittere samlingen.

Derfor skal betegnelsen U32 altid kontrolleres i forhold til det installerede systems tekniske specifikationer.

Vedligeholdelse af klemmen

Klemmer udsættes gentagne gange for høje mekaniske belastninger og skal derfor inspiceres og holdes i god stand.

Det anbefales at holde presfladerne rene, kontrollere at leddene bevæger sig korrekt og regelmæssigt inspicere for deformationer, revner eller tegn på overdreven slitage.

En beskadiget eller stærkt slidt klemme må ikke anvendes, da den kan ændre den endelige presgeometri.

Specifikationer for BARA 32053232-klemmen

• Mærke: BARA.
• Reference: 32053232.
• Type: klemme til presværktøj.
• Diameter: 32 mm.
• Presprofil: U.
• Betegnelse: U32.
• Preskategori: 32 kN.
• Anvendelse: presning af kompatible rør og fittings.
• Brug: professionel.

BARA U32-klemme til presinstallationer

BARA 32053232 giver installatøren en specifik klemme til at udføre samlinger i 32 mm med U-profil. Dens konfiguration gør det muligt at fuldende udstyret på en kompatibel presmaskine med en af de almindelige størrelser i multilagsrørssystemer.

For at opnå en sikker samling i overensstemmelse med systemets specifikationer skal man altid kontrollere kompatibiliteten mellem presmaskinen, 32 kN-kategorien, U32-profilen og den fitting, der skal presses.
