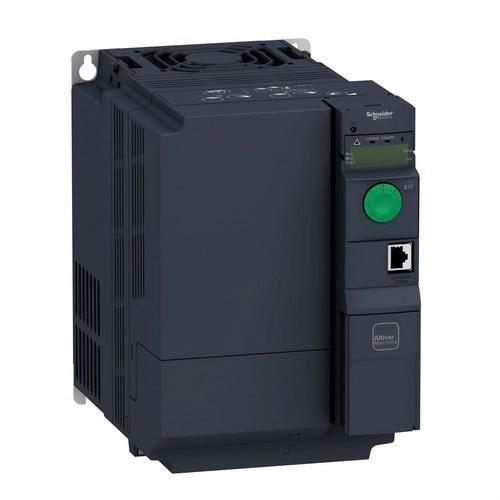

Hastighedsvariator ATV320 5,5kW 3-faset bogtype

Frekvensomformer Altivar 320 fra Schneider Electric (reference ATV320U55N4B) er en avanceret og effektiv løsning til styring af synkrone og asynkrone trefasede motorer i en bred vifte af industrielle applikationer. Designet i bogformat er denne frekvensomformer ideel til at optimere pladsen i styreskabe og forenkle installationen, hvilket giver en kompakt og fleksibel løsning, der maksimerer energieffektiviteten.

Med en nominel effekt på 5,5 kW (7,5 HK) og en driftsspænding på 380 til 500 V AC, er Altivar 320 designet til at levere høj ydeevne i applikationer, der kræver præcis styring af motorens hastighed og moment, selv ved meget lave hastigheder. Den er særligt velegnet til sektorer som byggeri, fødevarer og drikkevarer samt kemisk industri, hvor pålidelig og effektiv styring af centrifugemaskiner, pumper, ventilatorer, kompressorer og transportbånd er nødvendig.

Vigtige funktioner:

• Nominel effekt: 5,5 kW / 7,5 HK
• Indgangsspænding: 380-500 V AC (-15 % til +10 %)
• Nominel udgangsstrøm: 14,3 A
• Beskyttelsesgrad: IP20
• Kommunikationsprotokol: Modbus-serie, CANopen

Denne frekvensomformer tilbyder en energibesparelse på op til 30%, hvilket bidrager væsentligt til at reducere driftsomkostninger i applikationer som ventilation, pumpning og andre komplekse maskiner. Dens kompakte og effektive design gør det muligt at reducere nedetid og vedligeholdelsesomkostninger, hvilket forbedrer den samlede produktivitet i installationen.

Altivar 320's sensorløse vektorstyring giver avanceret dynamisk ydeevne, hvilket muliggør præcis styring af motorhastigheden, selv ved lave hastigheder. Derudover understøtter frekvensomformeren parallel tilslutning af motorer og specielle omformere, hvilket øger dens fleksibilitet i forskellige industrielle applikationer.

Vigtige fordele:

• Energibesparelse: Ideel til ventilations- og pumpeapplikationer med op til 30% energibesparelse.
• Kompakt design: Bogformatet tillader nem installation i skabe, sparer plads og letter integrationen i automatiseringssystemer.
• Avanceret styring: Kompatibel med motorer IE2, IE3 og PM, tilbyder præcis og effektiv styring for både synkrone og asynkrone motorer.

Denne frekvensomformer udmærker sig også ved sin avancerede tilslutning, der tilbyder kompatibilitet med flere kommunikationsprotokoller som Modbus, CANopen, EtherCAT, Profibus DP, Profinet, Ethernet Powerlink og DeviceNet. Dette muliggør nem integration i industrielle netværk og styresystemer, mens designets fleksibilitet bevares uden at øge de indledende omkostninger.

Sikkerhed og beskyttelse:

Altivar 320 inkluderer avancerede sikkerhedsfunktioner, såsom fem integrerede sikkerhedsfunktioner, der gør det muligt for maskiner at opfylde de strengeste sikkerhedskrav, uanset om de bruges sammen med et Preventa-sikkerhedsmodul. Dette sikrer, at systemet ikke kun fungerer effektivt, men også sikkert og i overensstemmelse med internationale standarder. Den overholder IEC/EN 60947-4-2-standarderne og er certificeret med CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO og TCF.

Integration og software:

Frekvensomformer Altivar 320 er fuldt integreret i Schneider Electrics EcoStruxure Machine-arkitektur, hvilket muliggør konfiguration, kontrol og diagnose via SoMove eller SoMachine-softwaren. Takket være denne integration kan brugerne overvåge og optimere frekvensomformerens ydeevne, hvilket sikrer fuld kontrol over automatiseringssystemet.

Tekniske data:

• Integreret EMC-filter: Klasse C2, i overensstemmelse med elektromagnetisk kompatibilitet (EMC) standarder
• Udgangsfrekvens: Op til 599 Hz til højhastighedsmotorer
• Driftstemperaturområde: -10 °C til +50 °C
• Dimensioner: 108 mm (bredde) x 144 mm (højde) x 80 mm (dybde)

Altivar 320 er designet til at blive monteret lodret (+/-10°) på et panel ved hjælp af sine 4 monteringshuller. Dette robuste og fleksible design letter integrationen i automatiserings- og kontrolmiljøer, samtidig med at det minimerer påvirkningen på den tilgængelige plads i styreskabe.

Anbefalede applikationer:

• Centrifugemaskiner
• Pumper og ventilatorer
• Kompressorer og transportbånd
• Industrielle applikationer inden for bygge-, fødevare- og kemisektorerne
