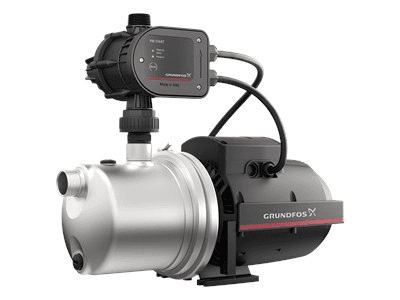

Tryksystem JP 5-48 PM START

Grundfos JP 5-48 PM START trykforøgeranlægget, varenummer 93294166, er en kompakt enhed bestående af en selvansugende Grundfos JP centrifugalpumpe og en elektronisk trykstyring PM1. Det er designet til at automatisere vandforsyning og trykforøgelse i boliger, haver og andre husholdningsanvendelser og leverer en nominelt flow på 5 m³/h og en nominelt løftehøjde på 45,6 meter.

PM1-styringen starter automatisk pumpen, når installationens tryk falder til 1,5 bar, og holder anlægget i drift, så længe der er vandforbrug. Derudover har den tørkørselsbeskyttelse, anti-cyklingsystem og integreret kontraventil, hvilket giver sikkerhed og komfort i installationen.

Automatisk trykforøgeranlæg med Pressmanager PM1

Grundfos JP 5-48 PM START er klar til automatisk drift efter vandbehovet. Pressmanager PM1 overvåger installationen og starter pumpen, når den registrerer et trykfald til den indstillede startværdi på 1,5 bar.

Så længe der er vandgennemstrømning, forbliver pumpen i drift. Når forbruget ophører, stopper styringen automatisk anlægget, så brugeren slipper for at starte og stoppe manuelt.

Starttrykket på denne version er fast og kan ikke reguleres.

Selvansugende pumpe til bolig og have

Den integrerede JP-pumpe er en selvansugende et-trins centrifugalpumpe, som kan suge vand fra et niveau under selve pumpen. Grundfos angiver en maksimal sugehøjde på op til 8 meter, under hensyntagen til tryktab i sugeledningen og en vandtemperatur på 20 °C.

Under opfyldning kan pumpen håndtere en blanding af luft og vand, indtil normale pumpeforhold er opnået. Denne selvansugende funktion gør den velegnet til husholdningsforsyning, regnvandsudnyttelse, havevanding og trykforøgelse, når vandet kommer fra tanke, cisterner eller kilder placeret lavere end pumpen.

Nominelt flow på 5 m³/h og 45,6 meters løftehøjde

JP 5-48 PM START leverer et nominelt flow på 5 m³/h og en nominelt løftehøjde på 45,6 meter. Disse ydelser gør den velegnet til anvendelser, der kræver en høj vandtrykforsyning og et passende flow til forskellige tappesteder.

Systemets maksimale arbejdstryk er 6 bar. Både suge- og tryktilslutning er gevindtilslutninger G1 hun, hvilket gør integrationen i husholdningsinstallationer enkel.

Beskyttelse mod tørkørsel

PM1-styringen har tørkørselsbeskyttelse. Hvis systemet registrerer, at pumpen kører uden vand, stopper det automatisk anlægget for at reducere risikoen for skader forårsaget af manglende væske.

Denne beskyttelse er særligt nyttig i installationer, der forsynes fra tanke, brønde eller regnvandsanlæg, hvor der kan opstå mangelsituationer.

Anti-cyklingsbeskyttelse

Systemet har også anti-cyklingsbeskyttelse. Denne funktion hjælper med at registrere for hyppige start og stop, som kan opstå på grund af små lækager eller fejl i installationen.

Ved at beskytte anlægget mod gentagne driftscyklusser hjælper Pressmanager med at reducere unødigt slid på pumpen og gør det lettere at opdage mulige problemer i vandkredsløbet.

Integreret kontraventil

PM1 har en kontraventil, som forhindrer vand i at løbe baglæns gennem styringen. Da den er integreret i selve systemet, forenkler den monteringen og bidrager til at opretholde de rette forhold for automatisk drift af pumpen.

Termisk motorbeskyttelse

JP-pumpen har indbygget termisk beskyttelse. Ved overophedning stopper systemet motoren for at beskytte den mod for høje temperaturer.

Motoren er luftkølet og udstyret med overdimensionerede, forseglede og livstidssmurte lejer, en løsning udviklet af Grundfos for at reducere vedligeholdelsesbehovet under normal drift.

Robust konstruktion i rustfrit stål

Pumpehuset er fremstillet i rustfrit stål EN 1.4301 / AISI 304, et materiale der er velegnet til at give korrosionsbestandighed i vandforsynings- og trykforøgningsanvendelser.

Løbehjulet er fremstillet af kompositmaterialet PPO forstærket med glasfiber. Kombinationen af korrosionsbestandige materialer bidrager til en robust konstruktion til husholdnings- og haveanvendelser.

Til pumpning af rent vand

Grundfos JP 5-48 PM START er beregnet til pumpning af vand. Den tekniske dokumentation angiver et væsketemperaturområde på 0 til 40 °C for denne reference samt en omgivelsestemperatur på 0 til 40 °C.

For at sikre korrekt drift skal den anvendes med rent vand og inden for de anvendelsesgrænser, som Grundfos har fastsat.

Enfaset strømforsyning og klar-til-installation tilslutning

Pumpen drives med enfaset strømforsyning på 220-240 V ved 50 Hz. Den har et optaget elektrisk effektforbrug P1 på 1390 W og en nominel effekt P2 på 1 kW, med en nominel strøm på 6,1 A.

Den leveres med 1,5 meter elkabel og Schuko-stik type E/F, hvilket gør den nem at tilslutte i kompatible installationer. Motoren har kapslingsklasse IP44 og isolationsklasse F.

Tekniske specifikationer for Grundfos JP 5-48 PM START

• Mærke: Grundfos.
• Varenummer: 93294166.
• Model: JP 5-48 PM START.
• Type: trykforøgeranlæg med selvansugende pumpe og elektronisk styring.
• Pumpetype: selvansugende et-trins centrifugalpumpe.
• Trykstyring: Grundfos PM1.
• Nominelt flow: 5 m³/h.
• Nominel løftehøjde: 45,6 m.
• Starttryk: 1,5 bar.
• Justerbart starttryk: nej.
• Maksimalt arbejdstryk: 6 bar.
• Maksimal sugehøjde: op til 8 m.
• Sugeforbindelse: G1 hun.
• Trykforbindelse: G1 hun.
• Tilslutningsstandard: ISO 228-1.
• Kontraventil: integreret.
• Tørkørselsbeskyttelse: ja.
• Anti-cyklingsbeskyttelse: ja.
• Termisk motorbeskyttelse: ja.
• Pumpemedie: vand.
• Væsketemperatur: 0 til 40 °C.
• Omgivelsestemperatur: 0 til 40 °C.
• Pumpehusmateriale: rustfrit stål EN 1.4301 / AISI 304.
• Løbehjulsmateriale: komposit PPO-20GF.
• Mekanisk tætning: BBVP.
• Strømforsyning: 1 x 220-240 V, 50 Hz.
• Optaget effekt P1: 1390 W.
• Nominel effekt P2: 1 kW.
• Nominel strøm: 6,1 A.
• Startstrøm: 28,4 A.
• Nominel hastighed: 2870 rpm.
• Pumpens kapslingsklasse: IP44.
• Isolationsklasse: F.
• Kabellængde: 1,5 m.
• Stik: Schuko type E/F (CEE 7/7).
• Nettovægt: 14,8 kg.
• Certificeringer: CE og EAC.

Anvendelser af JP 5-48 PM START

Takket være den selvansugende funktion og den automatiske styring via PM1 er dette trykforøgeranlæg velegnet til forskellige vandforsyningsanvendelser i bolig- og havemiljøer.

• Trykforøgelse i husholdningsinstallationer.
• Vandforsyning til boliger.
• Havevanding.
• Udnyttelse af regnvand.
• Pumpning fra tanke og cisterner.
• Installationer, hvor automatisk start og stop efter forbrug er påkrævet.

En kompakt løsning til at øge vandtrykket

Grundfos JP 5-48 PM START kombinerer en højtydende selvansugende pumpe med den elektroniske PM1-styring i én samlet enhed. Den automatiske start ved 1,5 bar, tørkørselsbeskyttelsen, anti-cyklingsbeskyttelsen og den integrerede kontraventil giver et praktisk system til automatisering af vandforsyningen.

Med et nominelt flow på 5 m³/h, en løftehøjde på 45,6 meter, sugehøjde op til 8 meter og pumpehus i AISI 304 rustfrit stål er JP 5-48 PM START særligt velegnet til dem, der søger et robust Grundfos trykforøgeranlæg til husholdningsbrug, vanding og vandudnyttelse.
