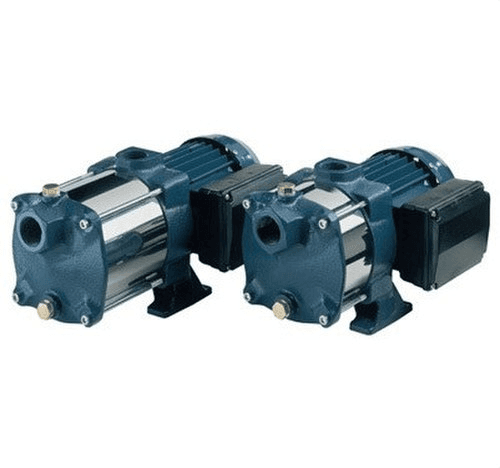

Ebara Compact BM/15G trykforøgergruppe med Watercontrol

Den trykforøger Ebara COMPACT BM/15G WATERCONTROL, reference 623GP05110710, er et automatisk trykforøgersystem bestående af en horisontal flertrins centrifugalpumpe på 1,1 kW / 1,5 HK og en elektronisk WATERCONTROL-trykvagt. Den er særligt udviklet til at øge trykket og sikre automatisk vandforsyning i enfamiliehuse, vandingsanlæg, små haver og andre anvendelser, der kræver transport af rent vand med et kompakt, støjsvagt og automatisk fungerende anlæg.

Pumpen COMPACT BM/15G leverer ydelser på op til 7,2 m³/h inden for den hydrauliske kurve offentliggjort af Ebara og opnår 22 meters løftehøjde ved denne vandmængde. Den er udstyret med pumpehus og støtte i støbejern, ydre kappe i rustfrit stål AISI 304, løbehjul og diffusorer i teknopolymer samt aksel i rustfrit stål AISI 416. WATERCONTROL-regulatoren automatiserer start og stop ved åbning eller lukning af tappesteder og beskytter pumpen mod tørkørsel.

Automatisk trykforøger til boliger og vanding

Ebara udvikler COMPACT-trykforøgerne til anvendelser, hvor der er behov for automatisk vandforsyning eller for at øge et utilstrækkeligt nettryk.

Typiske anvendelser omfatter:

• Trykforøgelse i enfamiliehuse.
• Trykforøgelse i net med utilstrækkeligt tryk.
• Vanddistribution fra tanke.
• Små vandings- og sprinklersystemer.
• Bilvask.
• Overførsel og flytning af rent vand.
• Integration i visse maskiner og industrimaskiner.

Den endelige dimensionering skal foretages ved at kontrollere, at den nødvendige vandmængde og løftehøjde for installationen ligger inden for pumpens driftskurve.

Horisontal flertrins centrifugalpumpe COMPACT BM/15G

Anlægget anvender en horisontal flertrins centrifugalpumpe. Brugen af flere hydrauliske trin gør det muligt at opnå høje tryk i et kompakt format, hvilket gør den særligt velegnet til trykforøgelse.

Ebara fremhæver desuden COMPACT-serien for dens lave støjniveau, brugervenlighed, robuste konstruktion og nemme transport.

Effekt på 1,1 kW / 1,5 HK

COMPACT BM/15G er udstyret med en motor med en nominel effekt på 1,1 kW, svarende til 1,5 HK.

Motoren er en 2-polet asynkronmotor med tvungen ventilation og er i denne version beregnet til enfaset forsyning.

Enfaset 230 V forsyning

Reference 623GP05110710 svarer til den enfasede udførelse på 230 V ±10 %, 50 Hz.

Pumpen er udstyret med:

• Kondensator: 31,5 µF.
• Kondensatorspænding: 450 V.
• Optaget strøm: ca. 7,3 A.
• Termoamperemetrisk beskyttelse med automatisk reset: integreret.

Anlægget leveres med eltilslutningskabel og Schuko-stik, hvilket gør idriftsættelsen enklere, når den elektriske installation opfylder fabrikantens krav.

Hydrauliske ydelser for COMPACT BM/15G

Ebaras officielle tabel viser pumpens løftehøjde som funktion af vandmængden.

• 1,2 m³/h: 59 mVS.
• 1,8 m³/h: 58 mVS.
• 2,4 m³/h: 56 mVS.
• 3,0 m³/h: 54 mVS.
• 3,6 m³/h: 51,5 mVS.
• 4,8 m³/h: 44,5 mVS.
• 6,0 m³/h: 34,5 mVS.
• 7,2 m³/h: 22 mVS.

Disse værdier gør det muligt at dimensionere anlægget ud fra den samtidige vandmængde og det tryk eller den løftehøjde, installationen skal overvinde.

Op til 7,2 m³/h inden for den offentliggjorte kurve

For COMPACT BM/15G angiver Ebaras tekniske tabel ydelser op til en vandmængde på 7,2 m³/h, svarende til 120 l/min, hvor løftehøjden er ca. 22 meter.

Den maksimale vandmængde må ikke forveksles med den anbefalede vandmængde til enhver installation: det korrekte driftspunkt skal vælges under hensyntagen til tryktab, geometrisk højde og det nødvendige resttryk ved tappestederne.

Automatisk WATERCONTROL-styring

Denne reference er udstyret med den elektroniske Ebara WATERCONTROL-trykvagt, som automatiserer pumpens drift.

Regulatoren registrerer vandbehovet og starter automatisk pumpen, når en hane eller ventil åbnes. Når forbruget ophører, stopper den igen pumpen.

Dermed får brugeren tryksat vandforsyning uden manuelt at skulle tænde og slukke pumpen.

Beskyttelse mod tørkørsel

En af WATERCONTROLs vigtigste funktioner er beskyttelse af pumpen ved vandmangel.

Hvis enheden registrerer tørkørsel, stopper den pumpen for at hjælpe med at undgå skader som følge af drift uden den væske, der er nødvendig for at køle og smøre de hydrauliske komponenter.

Regulatoren har desuden lysindikatorer for status og en reset-knap.

Starttryk på 1,5 bar

WATERCONTROL anvendt af Ebara har et starttryk på 1,5 bar.

Dette starttryk er fast på WATERCONTROL-modellen og kan ikke reguleres.

Det skal tages i betragtning ved projektering af installationen, især når der er en betydelig højde mellem pumpen og tappestederne.

WATERCONTROL til pumper op til 1,1 kW

Specifikationerne for den elektroniske WATERCONTROL-trykvagt er:

• Forsyning: 230 V enfaset ±10 %.
• Frekvens: 50/60 Hz.
• Maks. strøm: 10 A.
• Maks. pumpeeffekt: 1,1 kW.
• Starttryk: 1,5 bar.
• Maks. tryk: 10 bar.
• Maks. temperatur: 60 °C for regulatoren.
• Beskyttelse: IP65.
• Manometer: inkluderet.
• Tilslutning: 1".

Den maksimale effekt, som WATERCONTROL kan håndtere, svarer til 1,1 kW for COMPACT BM/15G-pumpen i dette anlæg.

Fast hastighedssystem

COMPACT BM/15G WATERCONTROL er et trykforøgeranlæg med fast hastighed. WATERCONTROL automatiserer start og stop af pumpen, men fungerer ikke som frekvensomformer.

Derfor varierer det tilgængelige tryk under drift afhængigt af vandmængden i henhold til pumpens hydrauliske kurve.

Maksimalt arbejdstryk på 10 bar

COMPACT-pumpen tåler et maksimalt arbejdstryk på 10 bar.

Den hydrauliske installation skal indeholde de nødvendige komponenter for at sikre, at grænserne for pumpen, regulatoren og de øvrige tilsluttede komponenter ikke overskrides.

Rent vand op til 40 °C

Ebara angiver for COMPACT-serien en maksimal væsketemperatur på 40 °C.

Anlægget er primært beregnet til transport og trykforøgelse af rent vand. Det må ikke anvendes til kemisk aggressive væsker, vand med faste partikler eller væsker, hvis egenskaber ikke er kompatible med pumpens materialer.

Pumpehus i støbejern

Elektropumpen er opbygget robust med forskellige materialer valgt efter den enkelte komponents funktion:

• Pumpehus: støbejern.
• Støtte: støbejern.
• Ydre kappe: rustfrit stål AISI 304.
• Løbehjul: teknopolymer.
• Diffusorer: teknopolymer.
• Aksel: rustfrit stål AISI 416.
• Mekanisk tætning: kul / keramik / NBR.

Ydre kappe i rustfrit stål AISI 304

Den ydre kappe i rustfrit stål AISI 304 giver styrke og beskyttelse til den hydrauliske enhed og kombineres med pumpehus og støtte i støbejern, som anvendes i COMPACT-serien.

Elektrisk beskyttelse IP44 for pumpen

Motoren i COMPACT BM/15G har en beskyttelsesgrad IP44 og elektrisk isolering klasse F.

WATERCONTROL-regulatoren har derimod en højere beskyttelse, IP65.

Disse klassificeringer fritager ikke for behovet for at installere udstyret på et egnet sted, beskyttet mod oversvømmelse, frost og andre miljøforhold, der kan påvirke driften.

Sugeforbindelse G 1¼"

COMPACT BM/15-pumpen har en sugeforbindelse G 1¼".

Pumpens trykudgang er G 1", en størrelse der er kompatibel med den WATERCONTROL-trykvagt, som er monteret på udgangen.

• Pumpens sug: G 1¼".
• Pumpens trykudgang: G 1".
• WATERCONTROL-tilslutning: 1".

Korrekt dimensionering af sugeledningen er særligt vigtig for at undgå store tryktab og driftsproblemer i pumpen.

Kompakt og støjsvag pumpe

Ebara beskriver sine COMPACT-anlæg som udstyr med lavt støjniveau, små dimensioner og en robust struktur.

Disse egenskaber gør dem velegnede til brug i boliginstallationer, hvor anlægget skal placeres i teknikrum, garager eller andre områder tæt på boligen.

Dimensioner for BM/15-elektropumpen

Den enfasede COMPACT BM/15-elektropumpe, som anvendes som grundlag for anlægget, har en længde på ca. 438 mm og en vægt på ca. 15,9 kg uden at medregne WATERCONTROL-regulatoren og andre tilføjede komponenter.

Disse værdier gælder specifikt for pumpen og må ikke opfattes som de samlede mål eller vægt for det komplette monterede anlæg.

Forsyning fra tank eller net med utilstrækkeligt tryk

Ebara anbefaler COMPACT-anlægget til vanddistribution under tryk fra en tank, både i installationer med bestemte sugeforhold og under tryk, samt til at forstærke net, der ikke leverer tilstrækkeligt tryk.

Sugeinstallationen skal projekteres omhyggeligt for at undgå luftindtrængning, store tryktab eller forhold, der kan forårsage kavitation.

Minimal akkumulering

Denne udførelse med WATERCONTROL anvender en elektronisk regulator i stedet for en stor trykbeholder. Ebara klassificerer den som en løsning med minimal akkumulering.

Det giver et kompakt anlæg og forenkler systemet sammenlignet med COMPACT-versioner udstyret med trykbeholdere på 20, 24 eller 50 liter.

Tekniske egenskaber for Ebara 623GP05110710

• Mærke: Ebara.
• Reference: 623GP05110710.
• Model: COMPACT BM/15G WATERCONTROL.
• Type: automatisk trykforøger til boliger.
• Antal pumper: 1.
• Pumpetype: horisontal flertrins centrifugalpumpe.
• Regulering: elektronisk WATERCONTROL-trykvagt.
• Hastighed: fast.
• Effekt: 1,1 kW.
• Tilsvarende effekt: 1,5 HK.
• Forsyning: enfaset 230 V ±10 %.
• Frekvens: 50 Hz for pumpen.
• Optaget strøm for pumpen: 7,3 A.
• Kondensator: 31,5 µF / 450 V.
• Maks. vandmængde ifølge kurve: 7,2 m³/h.
• Løftehøjde ved 7,2 m³/h: 22 mVS.
• Løftehøjde ved 6 m³/h: 34,5 mVS.
• Løftehøjde ved 4,8 m³/h: 44,5 mVS.
• Løftehøjde ved 3 m³/h: 54 mVS.
• Løftehøjde ved 1,2 m³/h: 59 mVS.
• Maks. arbejdstryk: 10 bar.
• Maks. væsketemperatur: 40 °C.
• Pumpehus: støbejern.
• Støtte: støbejern.
• Ydre kappe: rustfrit stål AISI 304.
• Løbehjul og diffusorer: teknopolymer.
• Aksel: rustfrit stål AISI 416.
• Mekanisk tætning: kul / keramik / NBR.
• Motor: 2-polet asynkronmotor.
• Ventilation: tvungen.
• Isolering: klasse F.
• Pumpebeskyttelse: IP44.
• Termoamperemetrisk beskyttelse: integreret, med automatisk reset.
• Sugeforbindelse: G 1¼".
• Pumpens trykudgang: G 1".
• Pumpens vægt: ca. 15,9 kg.
• Pumpens længde: ca. 438 mm.

Egenskaber for WATERCONTROL-trykvagten

• Funktion: automatisk start og stop efter behov.
• Beskyttelse mod vandmangel: ja.
• Starttryk: 1,5 bar.
• Regulering af starttryk: nej.
• Maks. tryk: 10 bar.
• Forsyning: 230 V enfaset ±10 %.
• Frekvens: 50/60 Hz.
• Maks. strøm: 10 A.
• Maks. pumpeeffekt: 1,1 kW.
• Maks. temperatur: 60 °C.
• Beskyttelse: IP65.
• Manometer: ja.
• Tilslutning: 1".
• Lysindikatorer for drift: ja.
• Reset-knap: ja.

Ebara trykforøger til automatisk vandforsyning

Ebara COMPACT BM/15G WATERCONTROL kombinerer en 1,5 HK flertrins-pumpe med automatisk elektronisk regulering og tilbyder en kompakt løsning til installationer, der skal øge trykket eller distribuere vand fra en tank.

Den hydrauliske kurve gør det muligt at nå op til 7,2 m³/h, mens konstruktionen med støbejernshus, AISI 304-kappe og rustfri aksel er udviklet til at give robusthed i anvendelser med rent vand. WATERCONTROL automatiserer start og stop, har manometer og beskytter mod vandmangel, hvilket forenkler den daglige brug af anlægget.

På grund af sine ydelser er den særligt velegnet til husstands-trykforøgelse, enfamiliehuse, havevanding og andre anvendelser til forsyning af rent vand, der ligger inden for dens vandmængde- og trykkurve.
