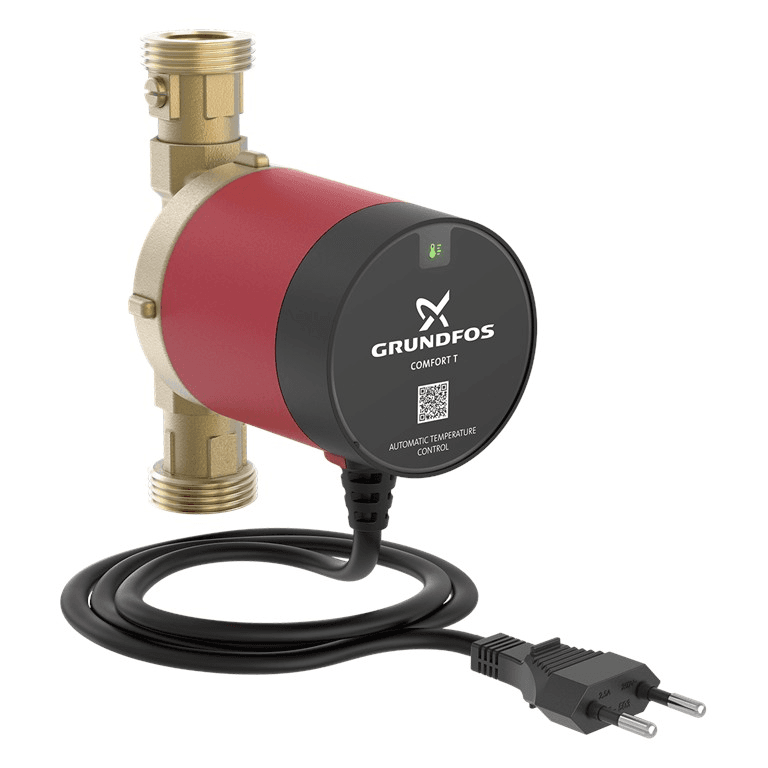

Grundfos COMFORT 15-14 BX T cirkulationspumpe

Grundfos COMFORT 15-14 BX T-cirkulationspumpen, reference 93094846, er designet til recirkulation af varmt brugsvand i boliginstallationer. Dens funktion holder det varme vand i cirkulation i returløbet for at reducere ventetiden, indtil der er varmt brugsvand ved tappestederne, og begrænse det vand, der spildes, mens det når den ønskede temperatur.

Denne BX T-version kombinerer et pumpehus i messing, egnet til drikkevand, med integreret afspærringsventil og kontraventil, udvendig G 1-tilslutning og automatisk temperaturstyring. Den har desuden en energieffektiv permanentmagnetmotor, integreret temperatursensor, beskyttelse mod tørkørsel og varmeisolering til pumpehuset.

Speciel cirkulationspumpe til recirkulation af varmt brugsvand

Grundfos COMFORT 15-14 BX T er specifikt udviklet til kredsløb for recirkulation af varmt brugsvand. Pumpen cirkulerer vandet mellem varmekilden eller beholderen og tappestederne via en returlinje og hjælper med at holde varmt vand tilgængeligt i installationen.

Grundfos angiver, at COMFORT-pumper er beregnet til boliger, og at de afhængigt af rørføringen også kan anvendes i visse større boliginstallationer.

Automatisk temperaturstyring

Bogstavet T identificerer denne version som en pumpe med temperaturstyring. COMFORT måler løbende vandtemperaturen via en integreret sensor og tilpasser automatisk sine start- og stoppunkter.

Der er ikke behov for, at brugeren manuelt programmerer en til- eller frakoblingstemperatur. Elektronikken fastlægger driftsgrænserne med udgangspunkt i den højeste temperatur, der registreres i kredsløbet.

Som eksempel angiver Grundfos, at hvis den højeste registrerede temperatur i systemet er 45 grader Celsius, kan pumpen stoppe, når vandet overstiger cirka 41 grader Celsius, og starte igen, når det falder til under cirka 38 grader Celsius.

Den maksimale systemtemperatur vurderes løbende igen, så styringen kan tilpasse sig installationens faktiske forhold.

T-version uden timer eller AUTOADAPT

COMFORT 15-14 BX T skal adskilles fra TDT- og TA-varianterne i samme serie. Denne model har specifikt automatisk temperaturstyring.

• COMFORT T: styring via temperatur.
• COMFORT TDT: styring via timer og temperatur.
• COMFORT TA: AUTOADAPT-styring baseret på forbrugsvaner og temperatur.

Reference 93094846 svarer til BX T-versionen og har derfor hverken den digitale timer i TDT-varianten eller vaneindlæringen i TA-versionen.

Maksimal kapacitet på 0,5 kubikmeter i timen

COMFORT 15-14-serien tilbyder hydrauliske ydelser, der er specifikt dimensioneret til recirkulationskredsløb for varmt brugsvand:

• Maksimal kapacitet: 0,5 kubikmeter i timen.
• Maksimal løftehøjde: 1,2 meter.
• Maksimalt udløbstryk: 10 bar.
• Minimalt indløbstryk: 0,05 bar.

Disse ydelser gør det muligt at opretholde den nødvendige cirkulation i husholdningers returløb for varmt vand uden at anvende en overdimensioneret pumpe til opgaven.

Elforbrug på kun 5 til 7 watt

Grundfos COMFORT har en permanentmagnetmotor, der er udviklet til at give et lavt elforbrug.

• Elforbrug: 5 til 7 watt.
• Forsyning: 1 × 230 volt.
• Frekvens: 50/60 hertz.
• Apparatklasse: dobbeltisolering.
• Beskyttelsesgrad: IP44.

Pumpen leveres med en strømledning på cirka 1,5 meter og stik, hvilket gør den elektriske tilslutning nemmere under installationen.

Kuglerotor-motor

COMFORT anvender et design med kuglerotor. Grundfos bruger denne konstruktion for at reducere risikoen for blokering forårsaget af kalkaflejringer og for at lette drift med vand af forskellig hårdhed.

Producenten angiver, at pumpen kan arbejde med vandhårdhed uden fastsat grænse, en egenskab der er særligt relevant i varmtvandsinstallationer i områder med hårdt vand.

Beskyttelse mod tørkørsel

Pumpen har elektronisk beskyttelse mod tørkørsel. Hvis enheden primært kører med luft, stopper elektronikken gentagne gange rotoren for at beskytte lejet.

Når kredsløbet er korrekt fyldt og udluftet, kan pumpen genoptage normal drift.

Pumpehus i messing til drikkevand

Hydraulikhuset er fremstillet i messing, et materiale Grundfos anvender i denne serie til kontakt med drikkevand.

Pumpen har desuden godkendelser til drikkevandsanvendelser som UBA, WRAS og ACS samt sikkerhedsgodkendelserne CE og VDE.

Integreret afspærringsventil og kontraventil

Betegnelsen BX identificerer versionen, der fra fabrikken er udstyret med:

• Integreret afspærringsventil.
• Integreret kontraventil.

Disse ventiler gør installation og vedligeholdelse lettere. Kontraventilen forhindrer tilbagestrømning, mens afspærringsventilen gør det muligt at isolere pumpen under visse indgreb.

Udvendig G 1-tilslutning

Reference 93094846 har udvendige G 1-tilslutninger og en installationslængde på 140 millimeter.

• Tilslutning: udvendigt gevind G 1.
• Længde mellem tilslutninger: 140 millimeter.
• Omtrentlig nettovægt: 1,14 kilogram.
• Omtrentlig bruttovægt: 1,24 kilogram.

Disse egenskaber bør kontrolleres i forhold til den tilgængelige plads og de eksisterende tilslutninger, når pumpen bruges som erstatning for en anden cirkulationspumpe.

Vandtemperatur op til 95 grader Celsius

Grundfos angiver et bredt temperaturområde for den pumpede væske:

• Minimum væsketemperatur: 2 grader Celsius.
• Maksimum væsketemperatur: 95 grader Celsius.

Pumpen er udelukkende beregnet til cirkulation af drikkevand inden for de af producenten angivne betingelser.

Lavt støjniveau

Permanentmagnetmotoren og rotorens konstruktion giver en stille drift. Grundfos angiver et støjniveau på højst 22 dB(A).

Det lave lydniveau er særligt velegnet til boliginstallationer, hvor pumpen kan være placeret tæt på beboede områder.

Inkluderet varmeisolering

Pumpen leveres med en isoleringskappe til pumpehuset. Denne del hjælper med at reducere varmetab fra messinghuset til omgivelserne.

Temperaturstyringen supplerer denne egenskab ved at forhindre, at pumpen behøver at køre konstant, når vandet i kredsløbet holder en tilstrækkelig temperatur.

Reduktion af varmetab via temperaturstyring

Sammenlignet med en cirkulationspumpe, der kører kontinuerligt døgnet rundt, angiver Grundfos, at temperaturstyring kan hjælpe med at reducere varmetab forbundet med recirkulationen.

Ifølge producentens sammenlignende data for COMFORT-serien kan T-styringen reducere varmetabet ved recirkulation med cirka 25 % i forhold til kontinuerlig drift, selv om den faktiske besparelse afhænger af installation, isolering, temperaturer og forbrugsvaner.

Kompakt installation

Den kompakte konstruktion gør monteringen lettere på steder med begrænset plads. Grundfos tillader forskellige orienteringer af pumpehovedet, så længe de positioner og krav, der er angivet i installationsvejledningen, overholdes.

For versioner med temperaturstyring anbefaler Grundfos, at sensoren ikke udsættes direkte for varmen fra varmtvandsbeholderen. Blandt andet angives en minimumsafstand på cirka 50 centimeter fra vandvarmeren.

Installation og idriftsættelse

Før pumpen tages i brug, skal kredsløbet fyldes, skylles og udluftes korrekt for at fjerne luft.

COMFORT har beskyttelse mod tørkørsel, men producenten angiver, at denne funktion ikke må bruges som erstatning for korrekt idriftsættelse af kredsløbet.

Under installationen skal den angivne strømningsretning på pumpehuset også overholdes.

Enkel vedligeholdelse

Det aftagelige design gør det muligt at adskille pumpehovedet fra huset for rengøring. Rotoren kan tages ud for at fjerne eventuelle kalkaflejringer i henhold til Grundfos’ vedligeholdelsesvejledning.

Den integrerede afspærringsventil i BX-versionen forenkler visse arbejder på motoren uden at hele kredsløbet behøver at blive tømt.

Anvendelser for Grundfos COMFORT 15-14 BX T

Pumpen er primært beregnet til recirkulationskredsløb for varmt brugsvand i boliginstallationer med returlinje.

Den kan indgå i installationer med forskellige varmtvandsproduktionssystemer, så længe den hydrauliske opbygning er kompatibel, og de driftsbetingelser, som Grundfos angiver, overholdes.

Leveringsomfang

Ifølge Grundfos’ dokumentation omfatter leveringen:

• COMFORT 15-14 BX T-cirkulationspumpe.
• Integreret elkabel med stik.
• Isoleringskappe til pumpehuset.
• Integreret afspærringsventil i BX-versionen.
• Integreret kontraventil i BX-versionen.
• Hurtig installations- og betjeningsvejledning.

Tekniske specifikationer for Grundfos COMFORT 15-14 BX T

• Mærke: Grundfos.
• Serie: COMFORT.
• Model: COMFORT 15-14 BX T.
• Reference: 93094846.
• Anvendelse: recirkulation af varmt brugsvand.
• Medie: drikkevand.
• Styring: automatisk temperaturstyring.
• Temperatursensor: integreret.
• Maksimal kapacitet: 0,5 kubikmeter i timen.
• Maksimal løftehøjde: 1,2 meter.
• Væsketemperatur: fra 2 til 95 grader Celsius.
• Maksimalt udløbstryk: 10 bar.
• Minimalt indløbstryk: 0,05 bar.
• Husmateriale: messing.
• Tilslutning: G 1 udvendig.
• Installationslængde: 140 millimeter.
• Kontraventil: integreret.
• Afspærringsventil: integreret.
• Motor: permanentmagneter.
• Rotorudformning: kuglerotor.
• Elforbrug: 5 til 7 watt.
• Spænding: 230 volt.
• Frekvens: 50/60 hertz.
• Elektrisk klasse: dobbeltisolering.
• Beskyttelsesgrad: IP44.
• Støjniveau: højst 22 dB(A).
• Beskyttelse mod tørkørsel: ja.
• Tilladt vandhårdhed: ingen grænse angivet af Grundfos.
• Strømledning: cirka 1,5 meter med stik.
• Husisolering: inkluderet.
• Omtrentlig nettovægt: 1,14 kilogram.
• Godkendelser til drikkevand: UBA, WRAS og ACS.
• Sikkerhedsgodkendelser: CE og VDE.

Recirkulation af varmt brugsvand med automatisk styring og lavt forbrug

Grundfos COMFORT 15-14 BX T samler i en kompakt enhed de vigtigste funktioner til en husholdningsinstallation for recirkulation af varmt vand: messinghus til drikkevand, automatisk temperaturstyring, kontraventil, afspærringsventil, beskyttelse mod tørkørsel og permanentmagnetmotor på kun 5 til 7 watt.

Dens G 1-tilslutning, monteringslængde på 140 millimeter, stille drift og automatiske temperaturregulering gør reference 93094846 til en særligt praktisk løsning til varmtvandsinstallationer, der ønsker hurtigt varmt vand og at undgå unødvendig kontinuerlig drift af pumpen.
