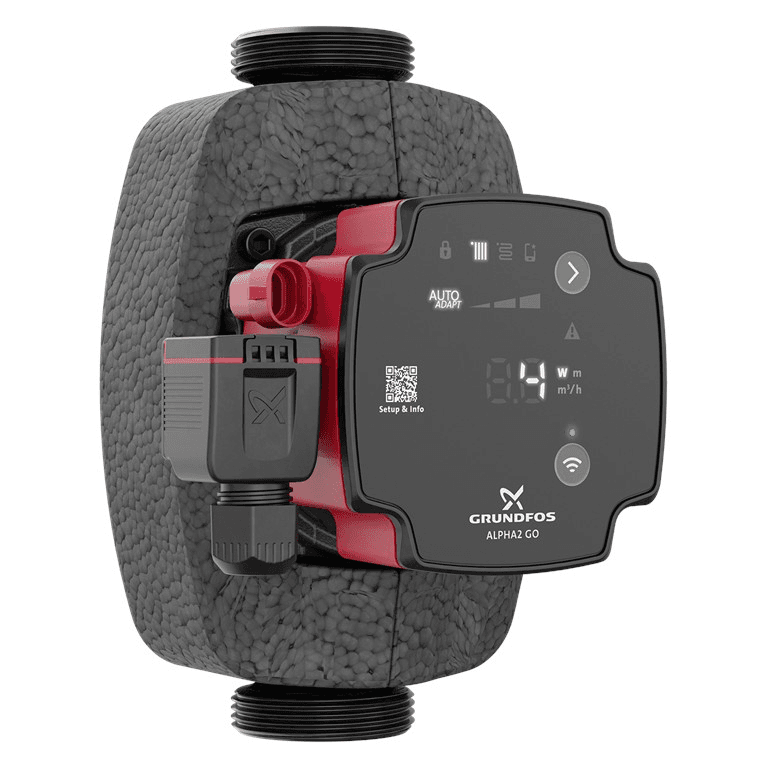

Grundfos ALPHA2 GO 25-90 180 cirkulationspumpe

Grundfos cirkulationspumpe ALPHA2 GO 25-90 180, varenummer 93074208, er en elektronisk cirkulationspumpe med høj effektivitet, udviklet til varme- og køleanlæg. Den leverer en maksimal løftehøjde på 9 meter, en nominel flowmængde på 2,7 m³/h og en modulerende elektrisk effekt på kun 3 til 90 W. Den gevindtilsluttede G 1½"-forbindelse, monteringslængden på 180 mm og de avancerede reguleringsfunktioner gør den til en særdeles alsidig løsning til både nye installationer og udskiftning af eksisterende cirkulationspumper.

ALPHA2 GO udmærker sig desuden ved sin forbindelse til Grundfos GO-appen via Bluetooth. Via appen kan installatøren udføre guidet idriftsættelse, vælge reguleringstilstand og setpunkt, se driftsdata, få adgang til hændelseshistorik, udføre hydraulisk indregulering og bruge pumpens diagnoseværktøjer.

Elektronisk cirkulationspumpe med maksimal løftehøjde på 9 meter

Grundfos ALPHA2 GO 25-90 er udviklet til installationer, der kræver større hydraulisk kapacitet inden for sortimentet af cirkulationspumper til bolig- og let erhvervsbrug.

Varenummer 93074208 har en maksimal løftehøjde på 9 m. Dens nominelle punkt ligger ved cirka 2,7 m³/h flow og 6,14 m løftehøjde, men det faktiske driftspunkt afhænger af den hydrauliske modstand og den valgte regulering i den enkelte installation.

Den integrerede elektronik tilpasser motorens drift for at levere det nødvendige flow og tryk uden konstant at køre pumpen ved maksimal hastighed.

Intelligent AUTOADAPT-styring

ALPHA2 GO har funktionen AUTOADAPT, udviklet af Grundfos til automatisk at tilpasse cirkulationspumpens drift til installationens reelle varmebehov.

AUTOADAPT kan arbejde både med proportionaltryk og konstanttryk. Pumpen analyserer driftsforholdene og vælger gradvist den mest passende kurve inden for sit tilgængelige område.

Grundfos anbefaler AUTOADAPT til almindelige anvendelser som:

• Radiatoranlæg.
• Gulvvarme.

Den avancerede AUTOADAPT-konfiguration udføres via Grundfos GO-appen.

Forskellige reguleringstilstande

ALPHA2 GO kan tilpasses forskellige installationstyper via flere styringstilstande.

• Proportionaltryk: trykket falder, når flowbehovet falder, og stiger, når behovet øges. Særligt velegnet til radiatoranlæg med termostatventiler.
• Konstanttryk: opretholder et stabilt differenstryk uanset antallet af åbne kredse og er særligt velegnet til gulvvarme og fordelere med flere zoner.
• Konstantkurve: pumpen arbejder efter en fast valgt hastighed eller kurve.
• Konstant flow: opretholder det indstillede flow uanset variationer i kredsens tryk.
• AUTOADAPT: optimerer automatisk driftspunktet efter systemets behov.
• Ekstern PWM-styring: gør det muligt for en ekstern regulator at modulere pumpen via et kompatibelt PWM-signal.

Avancerede tilstande og deres setpunkter kan konfigureres via Grundfos GO.

Bluetooth-forbindelse med Grundfos GO

ALPHA2 GO har integreret Bluetooth til direkte kommunikation med Grundfos GO-appen fra en kompatibel mobil enhed.

Denne forbindelse giver installatøren ekstra værktøjer til at konfigurere, diagnosticere og dokumentere installationen uden behov for eksternt kommunikationstilbehør.

Blandt de tilgængelige funktioner er:

• Guidet opsætning.
• Valg af reguleringstilstand.
• Beregning af setpunkt.
• Konfiguration af AUTOADAPT.
• Visning af driftsdata.
• Registrering af hændelser og fejl.
• Hydraulisk indregulering.
• Opdatering af pumpens software.
• Generering af idriftsættelsesdokumentation.

Guidet opsætning for nem idriftsættelse

Funktionen guidet opsætning i Grundfos GO hjælper installatøren med at vælge den rette reguleringstilstand og det passende setpunkt til kredsens konkrete egenskaber.

Appen stiller en række spørgsmål om installationstypen og foreslår på baggrund af disse oplysninger en passende konfiguration. Når AUTOADAPT ikke er den mest hensigtsmæssige løsning, kan Grundfos GO også hjælpe med at fastlægge det relevante setpunkt.

Denne funktion er særligt nyttig ved idriftsættelse af nye installationer og ved udskiftning af ældre cirkulationspumper.

Udviklet til udskiftning af cirkulationspumper

Grundfos har udviklet ALPHA GO-serien med fokus på udskiftning af eksisterende cirkulationspumper.

Grundfos GO-appen indeholder en udskiftningssøgefunktion, der gør det muligt at identificere tusindvis af eksisterende cirkulationspumpemodeller og finde den kompatible erstatning samt den anbefalede konfiguration.

ALPHA2 GO er særligt målrettet udskiftning af selvstændige cirkulationspumper og forskellige integrerede Grundfos-pumper i de kompatible UPM3- og UPM4-familier.

Luftdetektion og udluftningsfunktion

ALPHA2 GO har en funktion til luftdetektion. Når den aktiveres via Grundfos GO, kan pumpen registrere luft omkring løbehjulet.

Når den registrerer luft, kan den aktivere en særlig pulserende drift for at hjælpe med at føre luften hen til installationens udluftningspunkter.

Denne funktion letter idriftsættelsen og kan hjælpe med at diagnosticere cirkulationsproblemer forbundet med luft i kredsen.

Beskyttelse mod tørkørsel

Pumpen har beskyttelse mod tørkørsel. Hvis den registrerer, at den kører uden tilstrækkelig væske, kan den stoppe for at beskytte enheden og vise den relevante alarm.

Grundfos GO gør det muligt at se fejlkoder og hændelseshistorik for at lette identifikation og løsning af problemet.

Robust start

ALPHA GO-serien har en funktion til robust start. Hvis rotoren møder modstand, eller pumpen blokerer, foretager motoren nye startforsøg med højt moment for at forsøge at genoptage driften.

Denne egenskab er særligt nyttig efter længere perioder uden drift i installationen.

Data og diagnose via appen

ALPHA2 GO kan via Grundfos GO levere forskellige driftsrelaterede data, hvilket letter diagnosticeringen af installationen.

Blandt de parametre, der kan analyseres, er:

• Estimeret flow.
• Løftehøjde eller leveret tryk.
• Elforbrug.
• Vandtemperatur.
• Driftstid.
• Hændelser, advarsler og alarmer.

Den historiske log hjælper installatøren med at identificere unormal adfærd og følge systemets udvikling.

Hydraulisk indregulering med Grundfos GO

ALPHA2 GO har funktioner til hydraulisk indregulering via Grundfos GO-appen.

Korrekt indregulering af en installation hjælper med at fordele flowet korrekt mellem radiatorer og kredse, så nogle zoner ikke får for meget vand, mens andre får for lidt.

Denne funktion er særligt nyttig i varmeinstallationer med flere radiatorer eller gulvvarmekredse.

Høj energieffektivitet

Pumpen har en højeffektiv elektronisk motor og indbygget frekvensomformer. Varenummer 93074208 har et energieffektivitetsindeks EEI på 0,20.

Det elektriske effektforbrug varierer fra kun 3 til 90 W afhængigt af det valgte driftspunkt og det hydrauliske behov.

Denne modulering reducerer forbruget sammenlignet med traditionelle cirkulationspumper, der kører med faste hastigheder uanset behov.

Enfaset forsyning på 220-240 V

Grundfos ALPHA2 GO 25-90 180 drives med enfaset 220-240 V og 50/60 Hz.

Strømforbruget ligger cirka mellem 0,04 og 0,78 A, afhængigt af driftsforholdene.

Den termiske beskyttelse styres elektronisk, og motoren har isoleringsklasse F.

Monteringslængde på 180 mm

Modelbetegnelsen 180 henviser til afstanden mellem tilslutningerne på 180 mm, en almindelig størrelse for cirkulationspumper i varmeanlæg.

Denne egenskab bør kontrolleres sammen med tilslutningsdiameteren, før en eksisterende pumpe udskiftes.

G 1½"-tilslutninger

Pumpen har hydrauliske gevindtilslutninger G 1½" i henhold til ISO 228-1.

Tilslutningernes nominelle tryk er PN 10, hvilket svarer til pumpens maksimalt tilladte driftstryk.

Maksimalt arbejdstryk på 10 bar

ALPHA2 GO 25-90 180 er beregnet til at arbejde ved et maksimalt systemtryk på 10 bar.

Den skal installeres i hydrauliske kredse, hvor designforhold og sikkerhedskomponenter sikrer, at denne grænse ikke overskrides.

Væsketemperatur fra -10 til 95 °C

For varenummer 93074208 angiver Grundfos et temperaturområde for den pumpede væske på -10 til 95 °C.

Det gør den velegnet til forskellige lukkede varme- og kølekredse, så længe væsken, temperaturen og installationens øvrige komponenter er kompatible.

Den tilladte omgivelsestemperatur under drift er 0 til 55 °C.

Pumpehus i støbejern

Hydraulikhuset er fremstillet af EN-GJL-150 støbejern, et almindeligt materiale til cirkulationspumper i lukkede varmekredse.

Løbehjulet er fremstillet af forstærket kompositmateriale, hvilket bidrager til at kombinere lav vægt og høj styrke i den hydrauliske enhed.

Denne version er ikke beregnet til cirkulation af sanitært drikkevand.

Tekniske data for Grundfos 93074208

• Mærke: Grundfos.
• Serie: ALPHA2 GO.
• Model: ALPHA2 GO 25-90 180.
• Varenummer: 93074208.
• Type: elektronisk cirkulationspumpe.
• Anvendelse: varme og køling.
• Nominelt flow: 2,7 m³/h.
• Nominel løftehøjde: 6,14 m.
• Maksimal løftehøjde: 9 m.
• Installationslængde: 180 mm.
• Tilslutninger: G 1½".
• Nominelt tilslutningstryk: PN 10.
• Maksimalt driftstryk: 10 bar.
• Væsketemperatur: -10 til 95 °C.
• Omgivelsestemperatur: 0 til 55 °C.
• Forsyning: 1 x 220-240 V.
• Frekvens: 50/60 Hz.
• Minimum optaget effekt: 3 W.
• Maksimum optaget effekt: 90 W.
• Strømforbrug: 0,04-0,78 A.
• Energieffektivitetsindeks EEI: 0,20.
• Frekvensomformer: integreret.
• Termisk beskyttelse: elektronisk.
• Beskyttelsesklasse: IP44.
• Isoleringsklasse: F.
• Husmateriale: EN-GJL-150 støbejern.
• Løbehjulsmateriale: forstærket kompositmateriale.
• AUTOADAPT: ja.
• Proportionaltryk: ja.
• Konstanttryk: ja.
• Konstantkurve: ja.
• Konstant flow: ja.
• Ekstern PWM-styring: ja.
• Bluetooth: integreret.
• Kompatibel med Grundfos GO: ja.
• Guidet opsætning: ja.
• Luftdetektion og udluftning: ja.
• Beskyttelse mod tørkørsel: ja.
• Registrering af advarsler og alarmer: ja.
• Hydraulisk indregulering: ja, via Grundfos GO.
• Nettovægt: cirka 1,93 kg.
• Bruttovægt: cirka 2,14 kg.
• EAN: 5715467404357.

Intelligent cirkulationspumpe til varme og køling

Grundfos ALPHA2 GO 25-90 180 kombinerer høj hydraulisk kapacitet med avanceret elektronisk regulering og mobil forbindelse. Dens maksimale løftehøjde på 9 meter, modulerende effekt på 3 til 90 W og forskellige reguleringstilstande gør den velegnet til installationer med radiatorer, gulvvarme og andre lukkede varme- og kølekredse.

Integrationen med Grundfos GO tilføjer guidet opsætning, AUTOADAPT, hydraulisk indregulering, luftdetektion, diagnose og datalogning, hvilket giver installatøren værktøjer til både idriftsættelse, vedligeholdelse og udskiftning af eksisterende cirkulationspumper.
