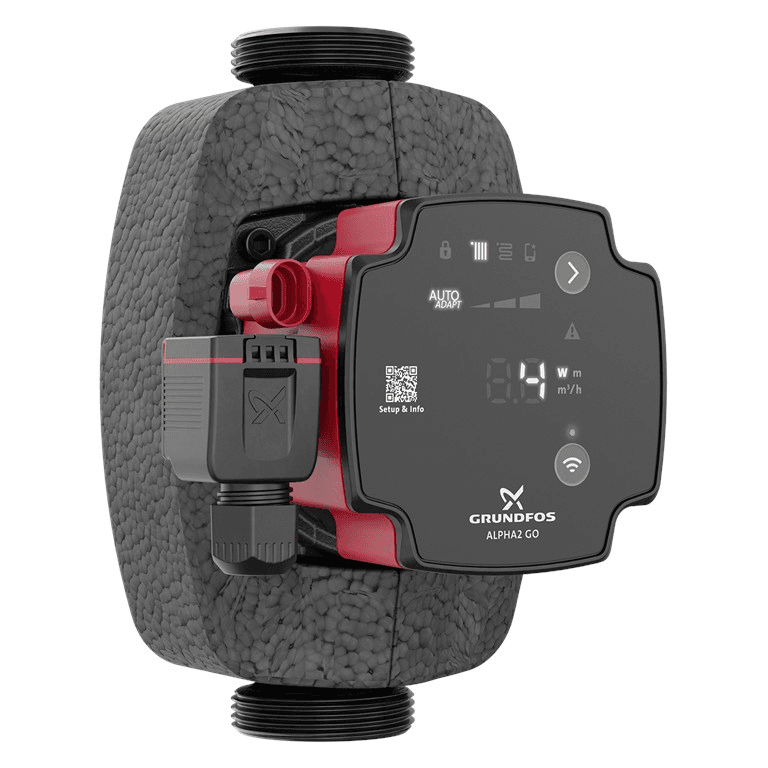

Grundfos ALPHA2 GO 25-60 180 cirkulationspumpe

Grundfos ALPHA2 GO 25-60 180 cirkulationspumpe, varenummer 93074216, er en højeffektiv elektronisk cirkulationspumpe designet til at flytte vand i varme- og køleanlæg. Den tilbyder en maksimal løftehøjde på 6 meter, en nominel flowmængde på 1,9 m³/h, modulært elforbrug på kun 3 til 37 W, G 1½" tilslutninger og en installationslængde på 180 mm.

ALPHA2 GO kombinerer avanceret hydraulisk regulering med direkte tilslutning via Grundfos GO, hvilket gør det muligt at konfigurere pumpen, bruge AUTOADAPT, udføre hydraulisk indregulering, se historiske data, diagnosticere fejl og gøre udskiftning af eksisterende cirkulationspumper lettere. Den er særligt velegnet til systemer med radiatorer, gulvvarme og andre lukkede varme- og kølekredsløb.

Cirkulationspumpe med maksimal løftehøjde på 6 meter

Grundfos ALPHA2 GO 25-60 180 leverer en maksimal løftehøjde på 6 m. For varenummer 93074216 angiver Grundfos et nominelt punkt på 1,9 m³/h i flow og 3,26 m løftehøjde.

Det faktiske driftspunkt afhænger af anlæggets tryktab, det krævede flow og den valgte reguleringsfunktion.

Takket være den elektronisk kommuterede motor og den integrerede frekvensomformer kan pumpen tilpasse driften i stedet for at køre med fast hastighed uanset kredsløbets behov.

Intelligent AUTOADAPT-styring

ALPHA2 GO er udstyret med AUTOADAPT-teknologi, som gør det muligt for pumpen automatisk at optimere indstillingspunktet efter anlæggets behov.

AUTOADAPT er tilgængelig med regulering af proportionaltryk og konstanttryk og reducerer behovet for manuelt at vælge et bestemt driftspunkt.

Grundfos anbefaler brugen både i radiatorsystemer og i gulvvarmeanlæg.

Forskellige reguleringsfunktioner

Pumpen giver mulighed for at vælge forskellige styringsstrategier, så den kan tilpasses det hydrauliske forhold i hvert system:

• Proportionaltryk: tilpasser differenstrykket efter det krævede flow, særligt velegnet til radiatoranlæg med termostatventiler.
• Konstanttryk: holder et stabilt differenstryk, selv når flowet varierer, en almindelig løsning i gulvvarmeanlæg.
• Konstant flow: regulerer pumpen for at opretholde det indstillede flow.
• Konstant kurve: gør det muligt at arbejde efter en fast driftskurve.
• AUTOADAPT: justerer automatisk driftspunktet efter behovet.

Indstillingspunkterne kan tilpasses anlæggets konkrete forhold via Grundfos GO.

PWM-indgang til ekstern styring

ALPHA2 GO har PWM-indgang, som gør det muligt at styre cirkulationspumpens hastighed præcist via et kompatibelt eksternt signal.

Dette er især nyttigt, når pumpen skal integreres i systemer, hvor en kedel, varmepumpe eller anden ekstern controller styrer cirkulationspumpens drift direkte.

Direkte forbindelse med Grundfos GO

ALPHA2 GO har Bluetooth til direkte forbindelse med Grundfos GO-appen fra en kompatibel mobil enhed.

Denne tilslutning giver adgang til avancerede digitale funktioner til installation, konfiguration og diagnose uden behov for ekstra kommunikationsgrænseflader.

Blandt mulighederne i Grundfos GO findes:

• Guidet opsætning.
• Valg af styringsfunktion.
• Beregning af indstillingspunkt.
• Konfiguration af AUTOADAPT.
• Hydraulisk indregulering.
• Visning af driftsdata.
• Registrering af hændelser, advarsler og alarmer.
• Visning af historiske data.
• Hjælp til udskiftning af cirkulationspumper.

Guidet installation

Funktionen guidet opsætning i Grundfos GO gør idriftsættelsen lettere i nye installationer.

Appen beder om oplysninger om systemet og hjælper med at vælge både den rette reguleringsfunktion og det passende indstillingspunkt. Når det er relevant, kan den anbefalede konfiguration bruge AUTOADAPT, så pumpen automatisk optimerer driften.

Også udviklet til udskiftning af eksisterende cirkulationspumper

ALPHA2 GO-serien er særligt velegnet til at lette udskiftning af gamle eller integrerede cirkulationspumper.

Via Grundfos GO kan installatøren finde den eksisterende model og kontrollere den passende erstatning. ALPHA2 GO kan endda konfigureres til at gengive kompatible pumpkurver, der skal erstattes.

Grundfos fremhæver især dens evne til at erstatte forskellige selvstændige cirkulationspumper og integrerede modeller fra UPM3- og UPM4-familierne.

Luftdetektion og udluftningsfunktion

ALPHA2 GO har luftdetektion. Når systemet registrerer luft omkring løbehjulet, kan cirkulationspumpen skabe pulserende drift for at hjælpe med at føre luften hen til det nærmeste udluftningselement.

Denne funktion letter idriftsættelsen og kan hjælpe med at identificere cirkulationsproblemer relateret til luft i systemet.

Funktionen erstatter ikke behovet for egnede komponenter til korrekt udluftning af det hydrauliske kredsløb.

Beskyttelse mod tørkørsel

Pumpen er udstyret med beskyttelse mod tørkørsel, som er designet til at beskytte enheden, hvis der ikke er tilstrækkelig væske omkring rotoren.

Ved registrering af en unormal tilstand kan elektronikken stoppe eller begrænse driften og give en tilsvarende indikation, så fejlfindingen lettes.

Robust opstart mod blokeringer

Funktionen Robust Startup er udviklet til at reducere problemer med blokering forårsaget af snavs, magnetit eller kalkaflejringer.

Hvis rotoren møder modstand, foretager motoren gentagne startforsøg med højt moment for at forsøge at genoprette bevægelsen.

Denne funktion er især nyttig efter længere perioder uden drift i anlægget.

Keramisk aksel og lejer

Grundfos anvender keramisk aksel og lejer i ALPHA2 GO. Disse komponenter har lav slitage under drift og bidrager til at begrænse øget slør, som over tid kan give støj.

Historiske data og diagnose

Via Grundfos GO er det muligt at se driftsinformation, som gør analyse og fejlfinding af systemet lettere.

Appen giver adgang til hændelseshistorik og tendenser for parametre som:

• Flow.
• Løftehøjde.
• Estimeret væsketemperatur.
• Driftscyklussers varighed.

Disse data hjælper fagfolk med at analysere anlæggets adfærd og finde mulige afvigelser.

Hydraulisk indregulering via Grundfos GO

ALPHA2 GO indeholder værktøjer til hydraulisk indregulering via Grundfos GO-appen.

Korrekt indregulering hjælper med at fordele flowet hensigtsmæssigt mellem de forskellige varmeafgivere og kredsløb og undgår ubalancer, som kan give rum med forskellige temperaturer eller unødvendigt forbrug.

Høj energieffektivitet med EEI 0,18

Varenummer 93074216 har et energieffektivitetsindeks EEI på 0,18.

Det elektriske effektforbrug varierer fra kun 3 til 37 W, afhængigt af det hydrauliske behov og driftspunktet.

Den elektroniske regulering gør, at forbruget tilpasses anlægget og forhindrer, at pumpen konstant kører med maksimal effekt, når kredsløbet ikke har behov for det.

Enfaset 220-240 V forsyning

Grundfos ALPHA2 GO 25-60 180 drives med enfaset 220-240 V og 50/60 Hz strømforsyning.

Strømforbruget ligger mellem cirka 0,04 og 0,40 A.

Termisk beskyttelse styres elektronisk, og motoren har isoleringsklasse F.

Værktøjsfri eltilslutning

Pumpen er udstyret med en installationsstikforbindelse, der er designet til værktøjsfri elektrisk tilslutning, hvilket gør monteringen lettere og reducerer den tid, der kræves ved idriftsættelse eller udskiftning.

Installationslængde på 180 mm

Betegnelsen 180 for denne cirkulationspumpe angiver en afstand mellem tilslutningerne på 180 mm.

Denne måling er almindelig i cirkulationspumper til varme og er især vigtig ved udskiftning af en eksisterende pumpe, da den skal kontrolleres sammen med gevindtilslutningen.

G 1½" tilslutninger

Grundfos 93074216 har G 1½" gevindtilslutninger i henhold til ISO 228-1.

Trykklassificeringen for tilslutningerne er PN 10.

Maksimalt driftstryk på 10 bar

Pumpen er beregnet til et maksimalt driftstryk på 10 bar.

Anlægget skal projekteres og beskyttes, så denne værdi ikke overskrides under normal drift.

Vandtemperatur fra 2 til 110 °C

Den specifikke dokumentation for varenummer 93074216 angiver et væsketemperaturområde på 2 til 110 °C.

Den tilladte omgivelsestemperatur omkring pumpen ligger mellem 0 og 55 °C.

Disse forhold gør den velegnet til forskellige lukkede varme- og kølesystemer, så længe væsken og de øvrige komponenter er kompatible.

Pumpehus i støbejern

Hydraulikhuset er fremstillet af EN-GJL-150 støbejern.

Løbehjulet er lavet af forstærkede kompositmaterialer, nærmere bestemt PES med glasfiber og forstærket PESU, som er velegnede til cirkulationspumpens indvendige drift.

Denne variant er primært beregnet til lukkede varme- og kølekredsløb.

IP44-beskyttelse

ALPHA2 GO 25-60 180 har IP44-beskyttelsesgrad.

Under installationen skal korrekt monteringsposition, de tilladte omgivelsestemperaturer og de elektriske forhold, som Grundfos angiver, overholdes.

Tekniske data for Grundfos 93074216

• Mærke: Grundfos.
• Serie: ALPHA2 GO.
• Model: ALPHA2 GO 25-60 180.
• Varenummer: 93074216.
• Type: højeffektiv elektronisk cirkulationspumpe.
• Anvendelse: varme og køling.
• Nominelt flow: 1,9 m³/h.
• Nominel løftehøjde: 3,26 m.
• Maksimal løftehøjde: 6 m.
• Installationslængde: 180 mm.
• Tilslutningstype: G.
• Tilslutningsstørrelse: G 1½".
• Tilslutningsstandard: ISO 228-1.
• Trykklasse: PN 10.
• Maksimalt driftstryk: 10 bar.
• Væsketemperatur: 2-110 °C.
• Omgivelsestemperatur: 0-55 °C.
• Forsyning: 1 x 220-240 V.
• Frekvens: 50/60 Hz.
• Min. optaget effekt: 3 W.
• Maks. optaget effekt: 37 W.
• Strømforbrug: 0,04-0,40 A.
• EEI: 0,18.
• Frekvensomformer: integreret.
• Termisk beskyttelse: elektronisk.
• Beskyttelsesgrad: IP44.
• Isoleringsklasse: F.
• Husmateriale: EN-GJL-150 støbejern.
• Løbehjulsmateriale: forstærket komposit.
• Proportionaltryk: ja.
• Konstanttryk: ja.
• Konstant flow: ja.
• Konstant kurve: ja.
• AUTOADAPT: ja.
• PWM-indgang: ja.
• Bluetooth: integreret.
• Kompatibel med Grundfos GO: ja.
• Guidet opsætning: ja.
• Luftdetektion og udluftning: ja.
• Beskyttelse mod tørkørsel: ja.
• Robust opstart: ja.
• Hydraulisk indregulering: ja, via Grundfos GO.
• Registrering af hændelser og tendenser: ja.
• Godkendelser: CE og VDE.
• Nettovægt: 1,94 kg.
• Bruttovægt: 2,16 kg.
• EAN: 5715467404432.

Intelligent cirkulationspumpe til radiatorer og gulvvarme

Grundfos ALPHA2 GO 25-60 180 kombinerer en maksimal løftehøjde på 6 meter med et lavt forbrug på 3 til 37 W, avanceret elektronisk regulering og direkte tilslutning til Grundfos GO.

Dens funktioner med proportionaltryk, konstanttryk, konstant flow og konstant kurve gør den velegnet til forskellige kredsløb, mens AUTOADAPT forenkler optimeringen af driften i radiator- og gulvvarmeanlæg.

Funktioner som luftdetektion, beskyttelse mod tørkørsel, robust opstart, hydraulisk indregulering og app-baseret diagnose giver ekstra værktøjer både til nye installationer og til udskiftning og modernisering af eksisterende cirkulationspumper.
