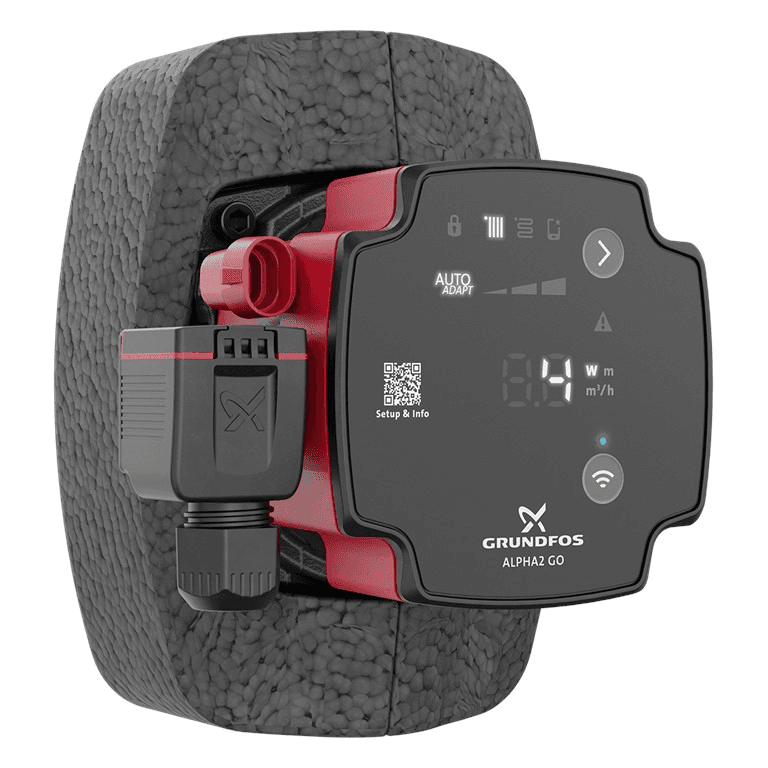

Grundfos ALPHA2 GO 25-60 130 cirkulationspumpe

Grundfos ALPHA2 GO 25-60 130 cirkulationspumpe, reference 93074218, er en elektronisk cirkulationspumpe med høj effektivitet, designet til vandcirkulation i varme- og køleanlæg. Den tilbyder en maksimal løftehøjde på 6 meter, en nominel flowmængde på 1,9 m³/h, modulérbar elektrisk effekt på kun 3 til 37 W, gevindtilslutninger G 1½" og en kompakt installationslængde på 130 mm.

ALPHA2 GO kombinerer avanceret hydraulisk regulering med direkte tilslutning via Bluetooth og Grundfos GO-appen. Den har AUTOADAPT, proportionaltryk, konstanttryk, konstant flow, konstant kurve og PWM-indgang samt funktioner, der er udviklet til at gøre idriftsættelse, hydraulisk indregulering, diagnose og udskiftning af eksisterende cirkulationspumper enklere.

Cirkulationspumpe med maksimal løftehøjde på 6 meter

Grundfos ALPHA2 GO 25-60 130 når en maksimal løftehøjde på 6 m. Dens nominelle driftspunkt ligger ved en flowmængde på 1,9 m³/h og en løftehøjde på 3,26 m.

Det reelle driftspunkt afhænger af tryktab i kredsløbet, det krævede flow og den valgte reguleringsmåde.

Takket være den elektronisk kommuterede motor og den integrerede frekvensomformer kan pumpen automatisk ændre driftshastighed og undgå at arbejde permanent ved maksimal effekt, når installationen ikke har behov for det.

AUTOADAPT til automatisk tilpasning af driften

ALPHA2 GO har funktionen AUTOADAPT, udviklet af Grundfos til automatisk at optimere cirkulationspumpens indstillingspunkt efter systemets reelle behov.

AUTOADAPT er tilgængelig både i proportionaltryk og konstanttryk. Dermed kan den anvendes i radiatoranlæg og gulvvarmesystemer uden manuelt at skulle vælge et enkelt fast driftspunkt.

Funktionen analyserer kredsløbets behov og tilpasser gradvist driften med det formål at levere det nødvendige flow og tryk.

Forskellige reguleringsmodes

Grundfos ALPHA2 GO gør det muligt at tilpasse den hydrauliske drift til forskellige installationstyper via flere styringsmodes:

• Proportionaltryk: ændrer differenstrykket i forhold til det krævede flow og er særligt velegnet til radiatoranlæg med termostatventiler.
• Konstanttryk: opretholder et stabilt differenstryk, selv om flowet varierer, og er særligt egnet til gulvvarmekredse.
• Konstant flow: regulerer pumpen for at opretholde det indstillede flow.
• Konstant kurve: gør det muligt at arbejde efter en valgt fast kurve.
• AUTOADAPT: optimerer automatisk indstillingspunktet.
• PWM-styring: gør det muligt for en kompatibel ekstern controller at modulere cirkulationspumpens drift.

Bluetooth-forbindelse med Grundfos GO

ALPHA2 GO har Bluetooth til direkte forbindelse med Grundfos GO-appen fra en kompatibel mobil enhed.

Denne kommunikation giver installatøren adgang til avancerede funktioner uden behov for ekstra kommunikationsinterfaces.

Via Grundfos GO kan man blandt andet udføre:

• Guidet opsætning.
• Valg af reguleringsmode.
• Beregning af indstillingspunkt.
• Konfiguration af AUTOADAPT.
• Hydraulisk indregulering.
• Visning af driftsdata.
• Visning af trends.
• Gennemgang af hændelseslog.
• Diagnose af advarsler og alarmer.
• Opdatering af pumpens software.
• Hjælp til udskiftning af eksisterende cirkulationspumper.

Guidet opsætning til nye installationer

Grundfos GO-appen indeholder en guidet opsætningsfunktion specifikt til ALPHA2 GO.

Under idriftsættelsen beder appen om oplysninger om installationen og hjælper med at identificere den passende styringsmode og det korrekte indstillingspunkt.

Når AUTOADAPT er passende, kan appen anbefale denne mode, så pumpen automatisk optimerer sin drift. Når der er behov for en anden konfiguration, hjælper Grundfos GO med at beregne det nødvendige indstillingspunkt.

Velegnet til radiatorer og gulvvarme

De forskellige reguleringsmodes gør det muligt at anvende ALPHA2 GO 25-60 130 i mange varme- og køleanlæg.

Typiske anvendelser omfatter:

• Varmeanlæg med radiatorer.
• Gulvvarme.
• Lukkede varmekredse.
• Hydrauliske køleanlæg.
• Kredse tilknyttet kedler.
• Systemer kompatible med varmepumper.
• Udskiftning af selvstændige cirkulationspumper.
• Udskiftning af visse kompatible integrerede UPM3- og UPM4-pumper.

Specielt udviklet til udskiftning af cirkulationspumper

Grundfos har udviklet ALPHA GO-serien med særlig fokus på udskiftning af eksisterende cirkulationspumper.

Den integrerede udskiftningsfunktion i Grundfos GO gør det muligt at søge efter en gammel pumpe og se, hvilken ALPHA GO-model der er egnet som erstatning.

For ALPHA2 GO gør den direkte forbindelse til appen det muligt at konfigurere den nye cirkulationspumpe til at gengive bestemte driftskurver for kompatible pumper, en funktion der er særligt nyttig ved udskiftning af integrerede cirkulationspumper.

Udskiftning af UPM3- og UPM4-pumper

Grundfos angiver specifikt, at ALPHA2 GO er forberedt til at lette udskiftningen af forskellige integrerede UPM3- og UPM4-pumper samt selvstændige cirkulationspumper.

Appen hjælper med at identificere den reference, der udskiftes, og overføre en passende driftskonfiguration til den nye pumpe.

Luftdetektering og udluftning

ALPHA2 GO har en funktion til luftdetektering, som kan aktiveres via Grundfos GO.

Når pumpen registrerer luft omkring løbehjulet, kan den midlertidigt køre i pulser for at hjælpe med at føre luften hen til installationens nærmeste udluftningsenhed.

Denne funktion letter idriftsættelse og fejlfinding, men erstatter ikke korrekt generel udluftning af kredsløbet.

Beskyttelse mod tørkørsel

Cirkulationspumpen har beskyttelse mod tørkørsel.

Hvis pumpen registrerer, at den kører uden den nødvendige mængde væske, kan enheden stoppe og generere en alarm for at forhindre, at den fortsætter under uegnede forhold.

På ALPHA2 GO kan denne type hændelse registreres og ses via Grundfos GO for at lette diagnosticeringen.

Robust opstart ved blokeringer

Funktionen Robust Startup er udviklet til at hjælpe pumpen med at starte, selv når rotoren møder modstand på grund af snavs, magnetit eller aflejringer.

Ved blokering foretager motoren gentagne startforsøg med højt moment for at forsøge at genoprette bevægelsen.

Denne egenskab er særligt nyttig efter længere perioder uden drift i et varmeanlæg.

Keramisk aksel og lejer

ALPHA2 GO anvender keramisk aksel og keramiske lejer, udviklet til at give mindre slid under drift.

Denne konstruktion bidrager til at opretholde stabile interne tolerancer og hjælper med at begrænse mekanisk støj forbundet med slid.

Hydraulisk indregulering via Grundfos GO

Forbindelsen til Grundfos GO gør det muligt at udføre hydraulisk indregulering af installationen.

Et korrekt indreguleret system fordeler det nødvendige flow mellem de forskellige forbrugere og kredse og undgår områder med for meget eller for lidt cirkulation.

Denne funktion er særligt nyttig i installationer med flere radiatorer eller flere gulvvarmekredse.

Hændelseslog og trenddata

Grundfos GO giver mulighed for at se historiske oplysninger om ALPHA2 GO's drift.

Blandt de parametre, der kan analyseres, er trends for:

• Flow.
• Løftehøjde eller leveret tryk.
• Energiforbrug.
• Estimeret væsketemperatur.
• Varighed af driftscyklusser.

Appen opretholder også en hændelseslog, som gør det lettere at identificere advarsler, alarmer og mulige driftsproblemer.

PWM-indgang til ekstern styring

ALPHA2 GO har en PWM-indgang, som gør det muligt præcist at styre pumpens hastighed fra en kompatibel ekstern controller.

Denne mulighed letter integrationen i systemer, hvor selve varmekilden, såsom en kedel eller en kompatibel varmepumpe, skal styre cirkulationspumpen direkte.

Høj energieffektivitet med EEI 0,18

Reference 93074218 har en energieffektivitetsindeks EEI på 0,18.

Det elektriske optagne effektforbrug reguleres mellem kun:

• Minimumseffekt P1: 3 W.
• Maksimumseffekt P1: 37 W.

Denne modulering gør det muligt at tilpasse forbruget til kredsløbets behov og udgør en væsentlig forskel i forhold til ældre cirkulationspumper med fast hastighed.

Enfaset 220-240 V forsyning

Grundfos ALPHA2 GO 25-60 130 drives af en enfaset strømforsyning på 220-240 V og 50/60 Hz.

Strømforbruget ligger mellem:

• Minimumsstrøm: 0,04 A.
• Maksimumsstrøm: 0,40 A.

Pumpen har elektronisk termisk beskyttelse og isoleringsklasse F.

Hurtig installationsstikforbindelse

Grundfos udstyrer ALPHA2 GO med en installationsconnector, der er designet til elektrisk tilslutning uden værktøj.

Dette system gør både montering i nye installationer og udskiftning af en eksisterende cirkulationspumpe lettere.

Kompakt installationslængde på 130 mm

Modelbetegnelsen 130 henviser til en afstand mellem tilslutninger på 130 mm.

Dette format er særligt nyttigt i installationer, hvor pladsen er begrænset, eller når en eksisterende pumpe med samme konstruktionslængde skal udskiftes.

Før udskiftning bør både 130 mm længden og diameteren på hydrauliktilslutningerne kontrolleres.

Hydrauliske tilslutninger G 1½"

Reference 93074218 har gevindtilslutninger G 1½" i henhold til ISO 228-1.

Tilslutningernes nominelle tryk er PN 10.

Kombinationen af G 1½"-tilslutning og 130 mm længde adskiller denne version fra andre ALPHA2 GO 25-60, der anvender en installationsafstand på 180 mm.

Maksimalt driftstryk på 10 bar

Pumpen tåler et maksimalt driftstryk på 10 bar.

Det hydrauliske kredsløb og dets sikkerhedskomponenter skal dimensioneres, så trykket holdes inden for de grænser, som cirkulationspumpen og de øvrige komponenter i installationen tillader.

Væsketemperatur fra 2 til 110 °C

Grundfos angiver for reference 93074218 et temperaturområde for den pumpede væske på 2 til 110 °C.

Den tilladte omgivelsestemperatur under drift ligger mellem 0 og 55 °C.

Dette brede interval gør den velegnet til forskellige lukkede varme- og kølekredse, forudsat at væsken og de øvrige komponenter er kompatible.

Pumpehus i støbejern

Det hydrauliske hus er fremstillet af EN-GJL-150 støbejern.

Løbehjulet er lavet af et forstærket kompositmateriale bestående af PES med 30 % glasfiber og PESU-GF20%.

Denne version er primært beregnet til lukkede varme- og kølekredse.

IP44-beskyttelse

Grundfos ALPHA2 GO 25-60 130 har en beskyttelsesgrad IP44.

Installationen skal overholde fabrikantens angivne monteringspositioner, miljøforhold og elektriske krav.

Tekniske specifikationer for Grundfos 93074218

• Mærke: Grundfos.
• Serie: ALPHA2 GO.
• Model: ALPHA2 GO 25-60 130.
• Reference: 93074218.
• Type: elektronisk cirkulationspumpe med høj effektivitet.
• Anvendelse: varme og køling.
• Angivet medie i datablad: vand.
• Nominelt flow: 1,9 m³/h.
• Nominel løftehøjde: 3,26 m.
• Maksimal løftehøjde: 6 m.
• Installationslængde: 130 mm.
• Tilslutningstype: G-gevind.
• Tilslutningsstørrelse: G 1½".
• Tilslutningsstandard: ISO 228-1.
• Nominelt tryk: PN 10.
• Maksimalt driftstryk: 10 bar.
• Væsketemperatur: 2-110 °C.
• Omgivelsestemperatur: 0-55 °C.
• Forsyning: 1 x 220-240 V.
• Frekvens: 50/60 Hz.
• Minimum optaget effekt: 3 W.
• Maksimum optaget effekt: 37 W.
• Minimumsstrøm: 0,04 A.
• Maksimumsstrøm: 0,40 A.
• Energieffektivitetsindeks EEI: 0,18.
• Frekvensomformer: integreret.
• Termisk beskyttelse: elektronisk.
• Beskyttelsesgrad: IP44.
• Isoleringsklasse: F.
• Husmateriale: støbejern EN-GJL-150.
• Løbehjulsmateriale: komposit PES 30 % GF + PESU-GF20%.
• Proportionaltryk: ja.
• Konstanttryk: ja.
• Konstant flow: ja.
• Konstant kurve: ja.
• AUTOADAPT: ja.
• PWM-indgang: ja.
• Bluetooth: integreret.
• Kompatibel med Grundfos GO: ja.
• Guidet opsætning: ja.
• Luftdetektering og udluftning: ja.
• Beskyttelse mod tørkørsel: ja.
• Robust opstart: ja.
• Hydraulisk indregulering: ja, via Grundfos GO.
• Hændelseslog og trends: ja.
• Hovedorientering: 9H.
• Godkendelser: CE og VDE.
• Nettovægt: 1,76 kg.
• Bruttovægt: 1,98 kg.
• EAN: 5715467404456.

Kompakt og intelligent cirkulationspumpe til varme

Grundfos ALPHA2 GO 25-60 130 kombinerer en maksimal løftehøjde på 6 meter og G 1½"-tilslutninger med en kompakt længde på kun 130 mm, hvilket gør den nem at integrere i installationer med begrænset plads.

Dens forbrug på 3 til 37 W, EEI på 0,18, AUTOADAPT og forskellige reguleringsmodes gør det muligt at tilpasse driften til radiatoranlæg, gulvvarme og andre lukkede varme- og kølekredse.

Den direkte forbindelse til Grundfos GO tilføjer guidet opsætning, hydraulisk indregulering, luftdetektering, diagnose, historik og særlige værktøjer til udskiftning af cirkulationspumper, hvilket gør den til en særdeles komplet løsning til både nye installationer og moderniseringer.
