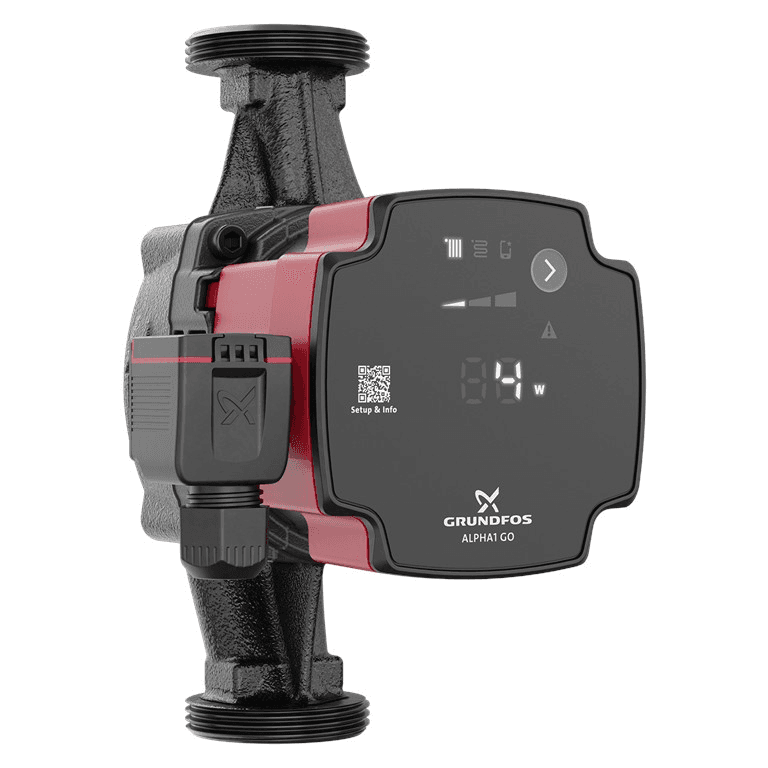

Grundfos ALPHA1 GO 25-80 180 cirkulationspumpe

Grundfos ALPHA1 GO 25-80 180 cirkulationspumpe, reference 93074179, er en elektronisk cirkulationspumpe med høj effektivitet, designet til varme- og køleanlæg. Den tilbyder en maksimal løftehøjde på 8 meter, en nominelt flow på 2,43 m³/h, modulær elektrisk effekt fra 4 til 60 W, gevindtilslutninger G 1½" og en installationslængde på 180 mm.

ALPHA1 GO er særligt velegnet både til nye installationer og til udskiftning af selvstændige cirkulationspumper og integrerede UPS-pumper. Den har proportionaltryk-, konstanttryk- og konstantkurvefunktioner samt automatisk udluftningsfunktion, beskyttelse mod tørkørsel og robust start for at sikre en pålidelig opstart.

Cirkulationspumpe med maksimal løftehøjde på 8 meter

Grundfos ALPHA1 GO 25-80 180 opnår en maksimal løftehøjde på 8 m, hvilket giver passende ydeevne til installationer, der kræver et højere tilgængeligt tryk end 25-40- eller 25-60-versionerne.

Det angivne nominelle punkt i den specifikke datablad for referencen er:

• Nominelt flow: 2,43 m³/h.
• Nominel løftehøjde: 3,76 m.
• Maksimal løftehøjde: 8 m.

Det faktiske driftspunkt afhænger af det krævede flow, tryktab i kredsløbet og den valgte reguleringstilstand.

Tre hovedreguleringsformer

ALPHA1 GO gør det muligt at tilpasse driften til forskellige hydrauliske systemer via flere styringstilstande:

• Proportionaltryk: anbefales især til radiatoranlæg med termostatventiler.
• Konstanttryk: velegnet til installationer som gulvvarmekredse.
• Konstantkurve: opretholder driften efter en fast kurve uanset ændringer i behovet.

Hver af disse tilstande har forskellige indstillingsniveauer, så cirkulationspumpen kan tilpasses installationens konkrete behov.

Proportionaltryk til radiatorsystemer

I proportionaltryk-tilstand reducerer eller øger pumpen differenstrykket i takt med ændringer i det ønskede flow.

Denne funktion er særligt velegnet til radiatoranlæg med termostatventiler, hvor lukning af nogle ventiler løbende ændrer kredsløbets hydrauliske modstand.

Konstanttryk til gulvvarme

I konstanttryk-tilstand forsøger ALPHA1 GO at opretholde et stabilt differenstryk, selv om flowet varierer.

Grundfos anbefaler især denne regulering til gulvvarmeanlæg og andre kredsløb, hvor det er ønskeligt at holde et relativt konstant tryk.

Konstantkurve

Konstantkurve-tilstanden gør det muligt at bruge pumpen med en adfærd, der minder om en traditionel cirkulationspumpe med fast hastighed, ved at vælge et af de tilgængelige niveauer.

Denne mulighed er særligt nyttig ved visse udskiftninger, hvor det er nødvendigt at genskabe en eksisterende pumps funktion.

Særligt udviklet til udskiftning af cirkulationspumper

Et af hovedformålene med ALPHA GO-serien er at gøre udskiftning af tidligere installerede pumper enklere.

Grundfos angiver specifikt ALPHA1 GO 25-80 180 som en løsning til udskiftning af de fleste selvstændige cirkulationspumper og mange integrerede UPS-cirkulationspumper i kedler og andet udstyr.

Grundfos GO-appen har et udskiftningsværktøj, der gør det muligt at søge blandt tusindvis af cirkulationspumpemodeller og få en anbefaling til indstilling af den nye pumpe.

Avanceret tilstand til at genskabe indstillinger

ALPHA1 GO har en avanceret udskiftningsfunktion, som gør det muligt at vælge specifikke kurver i henhold til de anvisninger, der gives i Grundfos GO-appen.

På den måde kan installatøren nogenlunde genskabe den hydrauliske opsætning fra en tidligere kompatibel cirkulationspumpe.

I modsætning til ALPHA2 GO har ALPHA1 GO ikke direkte Bluetooth-forbindelse til appen. Appen hjælper med valg og viser den indstilling, der skal indtastes manuelt på pumpens panel.

Automatisk udluftningsfunktion

ALPHA1 GO har en automatisk udluftningsfunktion, som hjælper med at fjerne luft, der er inde i selve pumpen under drift.

Denne funktion letter opstarten og reducerer behovet for manuel indgriben på cirkulationspumpen, selv om hele anlægget stadig skal være udstyret med passende udluftningskomponenter.

Beskyttelse mod tørkørsel

Pumpen er udstyret med beskyttelse mod tørkørsel.

Når den registrerer, at der er utilstrækkelig væskemængde til sikker drift, beskytter elektronikken cirkulationspumpen mod mulige skader ved drift uden vand.

Robust start

Funktionen Robust Start-Up anvender et højt startmoment for at hjælpe med at sætte rotoren i gang, selv under krævende forhold.

Denne egenskab er især nyttig efter længere perioder uden drift eller når der er mindre aflejringer, som i første omgang hæmmer bevægelsen.

Aksel og lejer designet til at reducere blokeringer

ALPHA GO-serien anvender en aksel- og lejerkonstruktion, der er udviklet til at reducere risikoen for blokering og aflejringer.

Hvis pumpen møder modstand under opstart, foretager motoren nye forsøg med det maksimale tilgængelige moment for at genoptage driften.

Høj energieffektivitet med EEI 0,20

Reference 93074179 har en energieffektivitetsindeks EEI på 0,20.

Dens højeffektive motor har indbygget frekvensomformer og tilpasser elforbruget til driftsbehovet.

• Minimum optaget effekt P1: 4 W.
• Maksimum optaget effekt P1: 60 W.

Denne modulering reducerer forbruget sammenlignet med ældre cirkulationspumper med fast hastighed, når installationen ikke kræver maksimal kapacitet.

Enfaset 220-240 V forsyning

Grundfos ALPHA1 GO 25-80 180 fungerer med følgende forsyning:

• Nominel spænding: 1 x 220-240 V.
• Frekvens: 50/60 Hz.
• Minimum strøm: 0,06 A.
• Maksimum strøm: 0,60 A.

Den termiske beskyttelse styres elektronisk, og motoren har isoleringsklasse F.

Installationslængde på 180 mm

Betegnelsen 180 henviser til en afstand mellem tilslutninger på 180 mm, en almindelig størrelse for cirkulationspumper i boliginstallationer og mindre varmeanlæg.

Denne længde skal altid kontrolleres, før en eksisterende pumpe udskiftes.

Hydrauliske tilslutninger G 1½"

Reference 93074179 har gevindtilslutninger G 1½" i henhold til ISO 228-1.

• Tilslutningstype: G.
• Størrelse: G 1½".
• Monteringslængde: 180 mm.
• Nominelt tilslutningstryk: PN 10.

Maksimalt driftstryk på 10 bar

ALPHA1 GO 25-80 180 tåler et maksimalt driftstryk på 10 bar.

Det faktiske systemtryk skal holdes inden for de grænser, som alle komponenter i kredsløbet tillader.

Væsketemperatur fra -10 til 110 °C

Det specifikke datablad for reference 93074179 angiver et temperaturområde for den pumpede væske på -10 til +110 °C.

Den tilladte omgivelsestemperatur under drift er mellem 0 og 55 °C.

Disse egenskaber gør den velegnet til forskellige lukkede varme- og klimakredsløb, så længe væsken er kompatibel med pumpens materialer.

Pumpehus i støbejern

Det hydrauliske pumpehus er fremstillet af støbejern EN-GJL-150, et almindeligt materiale til cirkulationspumper beregnet til lukkede varmekredsløb.

Impelleren er fremstillet af kompositmateriale PES forstærket med 30 % glasfiber.

IP44-beskyttelse

Grundfos ALPHA1 GO 25-80 180 har IP44-beskyttelsesgrad.

Installationen skal overholde de monteringspositioner, elektriske krav og miljøforhold, som Grundfos angiver.

Indikatorer og betjening fra fronten

Frontpanelet gør det muligt direkte at vælge reguleringstilstand og driftsniveau.

Brugerfladen er designet til at gøre opstarten nem uden behov for eksternt udstyr, især i de almindelige konfigurationer med proportionaltryk, konstanttryk og konstantkurve.

Typiske anvendelser

ALPHA1 GO 25-80 180 er særligt velegnet til vandcirkulation i:

• Varmeanlæg med radiatorer.
• Gulvvarmeinstallationer.
• Lukkede varmekredsløb.
• Hydrauliske klimaanlæg.
• Kredsløb tilknyttet kedler.
• Installationer med kompatible varmepumper.
• Udskiftning af selvstændige cirkulationspumper.
• Udskiftning af mange integrerede UPS-cirkulationspumper.

Denne version med støbejernshus er beregnet til lukkede kredsløb og må ikke forveksles med en pumpe specifikt til recirkulation af drikkevand til varmt brugsvand.

Tekniske specifikationer for Grundfos 93074179

• Mærke: Grundfos.
• Serie: ALPHA1 GO.
• Model: ALPHA1 GO 25-80 180.
• Reference: 93074179.
• EAN: 5715467404050.
• Type: elektronisk cirkulationspumpe med høj effektivitet.
• Anvendelser: varme og køling.
• Væske angivet i datablad: vand.
• Nominelt flow: 2,43 m³/h.
• Nominel løftehøjde: 3,76 m.
• Maksimal løftehøjde: 8 m.
• Installationslængde: 180 mm.
• Tilslutningstype: G.
• Tilslutningsstørrelse: G 1½".
• Tilslutningsstandard: ISO 228-1.
• Nominelt tryk: PN 10.
• Maksimalt driftstryk: 10 bar.
• Væsketemperatur: -10 til +110 °C.
• Omgivelsestemperatur: 0 til 55 °C.
• Forsyning: 1 x 220-240 V.
• Frekvens: 50/60 Hz.
• Minimum effekt P1: 4 W.
• Maksimum effekt P1: 60 W.
• Minimum strøm: 0,06 A.
• Maksimum strøm: 0,60 A.
• Energieffektivitetsindeks EEI: 0,20.
• Frekvensomformer: integreret.
• Termisk beskyttelse: elektronisk.
• Beskyttelsesgrad: IP44.
• Isoleringsklasse: F.
• Pumpehusmateriale: støbejern EN-GJL-150.
• Impeller materiale: komposit PES + 30 % GF.
• Proportionaltryk: ja.
• Konstanttryk: ja.
• Konstantkurve: ja.
• AUTOADAPT: nej; funktion forbeholdt ALPHA2 GO.
• Automatisk udluftningsfunktion: ja.
• Beskyttelse mod tørkørsel: ja.
• Robust start: ja.
• Grundfos GO-assistance til udskiftning: ja.
• Direkte Bluetooth med Grundfos GO: nej.
• Hovedets orientering: 9H.
• Godkendelser: CE og VDE.
• Nettovægt: 1,97 kg.
• Bruttovægt: 2,17 kg.

8-meters cirkulationspumpe til installation og udskiftning

Grundfos ALPHA1 GO 25-80 180 kombinerer en maksimal løftehøjde på 8 meter, G 1½"-tilslutninger og en standard installationslængde på 180 mm med elektronisk regulering og et forbrug på kun 4 til 60 W.

Dens proportionaltryk-, konstanttryk- og konstantkurvefunktioner gør den velegnet til radiatorer, gulvvarme og andre lukkede kredsløb, mens den automatiske udluftningsfunktion, beskyttelsen mod tørkørsel og den robuste start bidrager til øget driftssikkerhed.

Dens specifikke fokus på udskiftning af selvstændige cirkulationspumper og integrerede UPS-pumper, sammen med Grundfos GO-valgværktøjet, gør ALPHA1 GO 25-80 180 til et særligt praktisk valg for installatører og serviceteknikere.
