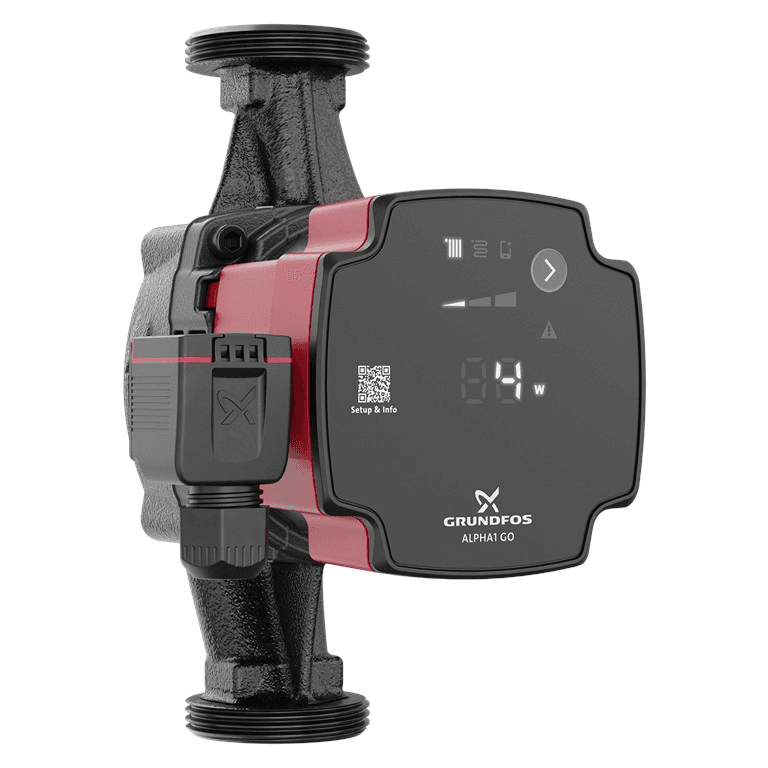

Grundfos ALPHA1 GO 25-40 180 cirkulationspumpe

Grundfos ALPHA1 GO 25-40 180-cirkulationspumpen, reference 93074185, er en elektronisk cirkulationspumpe med høj effektivitet, designet til at flytte vand i varme- og klimaanlæg. Den tilbyder en maksimal løftehøjde på 4 meter, nominelt flow på 1,65 m³/h, modulær elektrisk effekt fra 4 til 27 W, gevindtilslutninger G 1½" og en installationslængde på 180 mm.

ALPHA1 GO-serien er særligt målrettet både nye installationer og udskiftning af eksisterende cirkulationspumper. Den har elektronisk regulering via proportionaltryk, konstanttryk eller konstant kurve, beskyttelse mod tørkørsel, automatisk udluftningsfunktion og robust start. Derudover hjælper Grundfos GO-værktøjet installatøren med at identificere den passende indstilling ved udskiftning af ældre pumper.

Cirkulationspumpe med maksimal løftehøjde på 4 meter

Grundfos ALPHA1 GO 25-40 180 leverer en maksimal løftehøjde på 4 m, en egenskab som afspejles i modelbetegnelsen 25-40.

For reference 93074185 angiver Grundfos et nominelt flow på 1,65 m³/h og en nominel løftehøjde på cirka 1,89 m. Det reelle driftspunkt afhænger af tryktabet i kredsløbet og den valgte reguleringsmåde.

Den integrerede elektronik gør det muligt at tilpasse pumpens drift til installationens hydrauliske behov og undgå, at den konstant arbejder med fast hastighed, når det ikke er nødvendigt.

Tre reguleringsmåder

ALPHA1 GO giver mulighed for at vælge forskellige styringsstrategier, så den kan tilpasses forskellige typer varmesystemer.

• Proportionaltryk: tilpasser differenstrykket til variationer i flowet. Grundfos anbefaler den især til radiatorsystemer med termostatventiler.
• Konstanttryk: opretholder et stabilt differenstryk uanset variationer i flowet. Den er særligt velegnet til gulvvarmeinstallationer og systemer med fordelere.
• Konstant kurve: opretholder driften efter en fast kurve og er nyttig, når der ønskes en adfærd svarende til konstant hastighed.

Hver af disse tilstande har tre indstillingsniveauer I, II og III, som kan vælges direkte fra pumpens frontpanel.

Avanceret tilstand til udskiftning af cirkulationspumper

En af de største fordele ved ALPHA1 GO-serien er dens fokus på udskiftning af ældre cirkulationspumper, både fritstående og visse integrerede modeller.

Den avancerede tilstand gør det muligt at konfigurere pumpen, så den gengiver tilsvarende driftskurver som de pumper, der udskiftes.

Ved hjælp af udskiftningsværktøjet i Grundfos GO kan installatøren indtaste eller scanne data fra den gamle pumpe. Appen identificerer en kompatibel erstatning og angiver den konfiguration, der efterfølgende skal vælges på ALPHA1 GO-panelet.

Brug med Grundfos GO ved udskiftninger

Grundfos GO-appen gør det lettere at finde den rette cirkulationspumpe ved udskiftning. Installatøren kan søge efter den eksisterende model eller indtaste dens reference for at få information om den anbefalede erstatning og de nødvendige indstillinger.

I ALPHA1 GO fungerer appen som et hjælpeværktøj til udskiftning: den giver de parametre, der skal indtastes manuelt fra pumpens panel.

Det er vigtigt at skelne denne funktion fra ALPHA2 GO: ALPHA1 GO forbindes ikke direkte via Bluetooth til appen. Direkte tilslutning og avancerede digitale funktioner hører til ALPHA2 GO.

Velegnet til radiatorer og gulvvarme

Takket være de forskellige reguleringsmåder kan ALPHA1 GO tilpasses forskellige lukkede klimaanlægskredsløb.

Typiske anvendelser omfatter:

• Varmesystemer med radiatorer.
• Gulvvarmeinstallationer.
• Lukkede varmekredsløb.
• Kompatible klimaanlægssystemer.
• Udskiftning af fritstående cirkulationspumper.
• Udskiftning af visse kompatible integrerede UPS-cirkulationspumper.

Beskyttelse mod tørkørsel

Grundfos ALPHA1 GO har beskyttelse mod tørkørsel, designet til at beskytte pumpen, når der ikke er tilstrækkelig væske til korrekt drift.

Denne funktion øger beskyttelsen af det hydrauliske system mod unormale situationer under idriftsættelse eller drift af installationen.

Automatisk udluftningsfunktion

Serien har en selvudluftende funktion, som hjælper med at fjerne luft inde i pumpen under drift.

Luft i systemet kan forårsage støj og reducere den hydrauliske ydeevne, så denne funktion letter idriftsættelsen og bidrager til en mere stabil drift.

Pumpens funktion erstatter ikke korrekt udluftning af resten af det hydrauliske anlæg.

Robust start mod blokeringer

ALPHA1 GO har funktionen Robust Startup. Når rotoren møder modstand, forsøger elektronikken at sætte den i bevægelse ved hjælp af et højt startmoment.

Denne funktion hjælper med at reducere risikoen for blokering forårsaget af snavsaflejringer, magnetit eller kalk, især efter længere perioder, hvor installationen har været stoppet.

Elektronisk motor med høj effektivitet

Pumpen anvender en elektronisk kommuteret motor og har en integreret frekvensomformer, hvilket gør det muligt at regulere elforbruget efter kredsløbets behov.

For reference 93074185 ligger det optagne elektriske effektforbrug mellem:

• Minimumseffekt: 4 W.
• Maksimumseffekt: 27 W.

EEI-energieffektivitetsindekset er 0,20, hvilket placerer pumpen i kategorien af elektroniske cirkulationspumper med høj effektivitet.

Støjsvag drift

Grundfos har designet ALPHA GO-serien til at give en drift med lavt støjniveau, velegnet til boliginstallationer, hvor pumpen kan være placeret tæt på opholdsrum.

Den elektroniske regulering hjælper desuden med at undgå hastigheder og tryk, der er højere end nødvendigt, hvilket kan skabe hydraulisk støj i ventiler og kredsløb.

G 1½"-tilslutning og monteringslængde på 180 mm

Grundfos ALPHA1 GO 25-40 180 har gevindtilslutninger G 1½" i henhold til ISO 228-1.

Afstanden mellem tilslutningerne er 180 mm, en meget almindelig størrelse for cirkulationspumper i varmeanlæg.

Disse egenskaber er særligt vigtige, når pumpen bruges som erstatning for en eksisterende enhed, da både monteringslængde og tilslutningsstørrelse skal kontrolleres.

Maksimalt driftstryk på 10 bar

Pumpen tåler et maksimalt driftstryk på 10 bar, og dens tilslutninger er klassificeret som PN 10.

Det hydrauliske kredsløb skal designes, så driftstrykket forbliver inden for de værdier, som pumpen og installationens øvrige komponenter tillader.

Væsketemperatur fra 2 til 110 °C

For den specifikke reference 93074185 angiver Grundfos Product Center en væsketemperatur på 2 til 110 °C.

Dette brede interval gør det muligt at anvende cirkulationspumpen i forskellige lukkede varme- og klimaanlæg, så længe væskens egenskaber og de øvrige komponenter er kompatible.

Den tilladte omgivelsestemperatur under drift ligger mellem 0 og 55 °C.

Pumpehus i støbejern

Pumpehuset er fremstillet af EN-GJL-150 støbejern, et materiale der ofte anvendes i cirkulationspumper til lukkede varmekredsløb.

Impelleren er fremstillet af PES-komposit forstærket med 30 % glasfiber.

Denne standardversion i støbejern er beregnet til lukkede varme- og klimaanlæg og må ikke forveksles med specifikke rustfri stålversioner til andre anvendelser.

Enfaset 220-240 V forsyning

ALPHA1 GO 25-40 180 drives med enfaset 220-240 V strømforsyning og 50/60 Hz.

Strømforbruget ligger cirka mellem:

• Minimumsstrøm: 0,06 A.
• Maksimumsstrøm: 0,30 A.

Motorbeskyttelsen udføres elektronisk, og Grundfos angiver isoleringsklasse F.

IP44-beskyttelse

Pumpen har IP44-beskyttelsesgrad, som giver beskyttelse mod indtrængning af faste genstande og vandsprøjt i henhold til klassificeringens betingelser.

Installationen skal altid overholde de monteringspositioner, miljøforhold og elektriske krav, som Grundfos angiver.

Tekniske specifikationer for Grundfos 93074185

• Mærke: Grundfos.
• Serie: ALPHA1 GO.
• Model: ALPHA1 GO 25-40 180.
• Reference: 93074185.
• Type: elektronisk cirkulationspumpe.
• Anvendelse: varme og klimaanlæg.
• Nominelt flow: 1,65 m³/h.
• Nominel løftehøjde: 1,89 m.
• Maksimal løftehøjde: 4 m.
• Installationslængde: 180 mm.
• Tilslutningstype: gevind G.
• Tilslutningsstørrelse: G 1½".
• Tilslutningsstandard: ISO 228-1.
• Nominelt tryk: PN 10.
• Maksimalt driftstryk: 10 bar.
• Væsketemperatur: 2 til 110 °C.
• Omgivelsestemperatur: 0 til 55 °C.
• Forsyning: 1 x 220-240 V.
• Frekvens: 50/60 Hz.
• Minimum optaget effekt: 4 W.
• Maksimum optaget effekt: 27 W.
• Minimumsstrøm: 0,06 A.
• Maksimumsstrøm: 0,30 A.
• EEI-energieffektivitetsindeks: 0,20.
• Frekvensomformer: integreret.
• Termisk beskyttelse: elektronisk.
• Beskyttelsesgrad: IP44.
• Isoleringsklasse: F.
• Materiale i pumpehus: EN-GJL-150 støbejern.
• Materiale i impeller: PES + 30 % glasfiber.
• Proportionaltryk: ja.
• Konstanttryk: ja.
• Konstant kurve: ja.
• Reguleringsniveauer: I, II og III.
• Avanceret udskiftningsfunktion: ja.
• Beskyttelse mod tørkørsel: ja.
• Selvudluftende funktion: ja.
• Robust start: ja.
• Assistance til udskiftning via Grundfos GO: ja.
• Direkte Bluetooth-forbindelse med Grundfos GO: nej.
• Nettovægt: 1,92 kg.
• Bruttovægt: 2,11 kg.
• EAN: 5715467404128.

ALPHA1 GO til udskiftning og nye installationer

Grundfos ALPHA1 GO 25-40 180 kombinerer elektronisk regulering, lavt forbrug og et standardformat på 180 mm, så den både er velegnet til nye installationer og udskiftning af eksisterende cirkulationspumper.

De tre styringsmåder, den maksimale løftehøjde på 4 meter, G 1½"-tilslutning, beskyttelse mod tørkørsel, automatisk udluftning og robust start giver de vigtigste funktioner til husholdningsvarme- og klimaanlæg.

Derudover gør Grundfos GO-assistance til identifikation af erstatningspumper og reproduktion af indstillinger arbejdet lettere for installatøren ved modernisering af eksisterende systemer, samtidig med at denne ALPHA1 GO bevarer en enkel konfiguration direkte fra kontrolpanelet.
