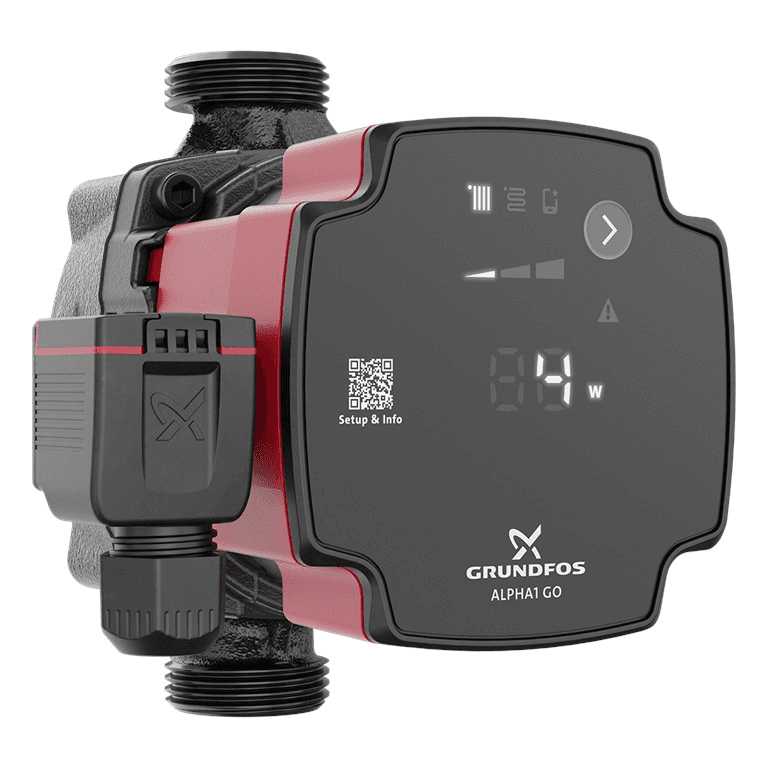

Grundfos ALPHA1 GO 15-60 130 cirkulationspumpe

Grundfos cirkulationspumpe ALPHA1 GO 15-60 130, reference 93074173, er en elektronisk cirkulationspumpe med høj effektivitet, designet til vandcirkulation i varme- og klimaanlæg. Den tilbyder en maksimal løftehøjde på 6 meter, en nominelt flow på 2,28 m³/h, modulær elektrisk effekt på 4 til 45 W, gevindtilslutninger G 1" og en kompakt installationslængde på 130 mm.

ALPHA1 GO-serien er særligt målrettet både nye installationer og udskiftning af eksisterende cirkulationspumper. Den har regulering med proportionaltryk, konstanttryk og konstant kurve, beskyttelse mod tørkørsel, selvudluftningsfunktion og robust start. Derudover hjælper Grundfos GO-appen installatøren med at identificere den rette erstatningspumpe og den korrekte konfiguration.

Cirkulationspumpe med maksimal løftehøjde på 6 meter

Grundfos ALPHA1 GO 15-60 130 leverer en maksimal løftehøjde på 6 m. Det specifikke datablad for denne reference angiver et nominelt flow på 2,28 m³/h og en nominel løftehøjde på 3,06 m.

Den hydrauliske kurve gør det muligt at opnå højere flow under forhold med lav modstand i kredsløbet, mens det reelle driftspunkt afhænger af tryktab og den valgte reguleringstilstand.

Tre reguleringstilstande

ALPHA1 GO har elektronisk styring, der tilpasser cirkulationspumpens drift til forskellige installationstyper.

• Proportionaltryk: reducerer eller øger trykket i forhold til flowbehovet og er særligt velegnet til radiatoranlæg med termostatventiler.
• Konstanttryk: opretholder et stabilt differenstryk, selv når flowet varierer, en konfiguration der er særligt velegnet til gulvvarmeanlæg og kredsløb med fordelere.
• Konstant kurve: lader pumpen arbejde efter en fast kurve, på samme måde som en konventionel cirkulationspumpe med valgbare hastigheder.

Hver reguleringstilstand tilbyder tre justeringsniveauer, så driftkurven kan tilpasses installationens hydrauliske behov.

Velegnet til radiatorer og gulvvarme

Takket være de forskellige styringstilstande kan Grundfos ALPHA1 GO anvendes i flere varme- og klimaanlæg.

• Varmeanlæg med radiatorer.
• Gulvvarmesystemer.
• Lukkede varmekredsløb.
• Kompatible klimaanlæg.
• Kedelkredsløb.
• Udskiftning af separate cirkulationspumper.
• Udskiftning af visse kompatible integrerede UPS-pumper.

Udviklet til at lette udskiftning af cirkulationspumper

En af ALPHA1 GO's vigtigste egenskaber er dens evne til at gøre udskiftning af gamle cirkulationspumper lettere.

Via udskiftningsfunktionen i Grundfos GO-appen kan fagfolk søge blandt tusindvis af eksisterende pumpemodeller og få en anbefaling om den rette pumpe og den nødvendige konfiguration.

Grundfos angiver, at ALPHA1 GO især er udviklet til at erstatte separate cirkulationspumper og forskellige kompatible integrerede UPS-modeller.

Avanceret tilstand til at genskabe kurver

Ved brug som erstatning for en kompatibel pumpe kan ALPHA1 GO konfigureres via sin avancerede tilstand til at genskabe bestemte driftkurver fra den udskiftede cirkulationspumpe.

Grundfos GO giver instruktioner og den nødvendige indstilling, som derefter vælges direkte fra pumpens frontpanel.

I modsætning til ALPHA2 GO har ALPHA1 GO ikke direkte Bluetooth-forbindelse til appen. Appen fungerer som et værktøj til valg og assistance, mens den endelige konfiguration udføres på selve enheden.

Beskyttelse mod tørkørsel

Pumpen har beskyttelse mod tørkørsel, som er designet til at reducere risikoen for skader, når der ikke er tilstrækkelig væske i cirkulationspumpen.

Denne funktion er særligt nyttig under idriftsættelse eller i unormale situationer i det hydrauliske kredsløb.

Selvudluftningsfunktion

ALPHA GO-serien har en selvudluftningsfunktion, der hjælper med at fjerne luft inde i pumpen.

Denne funktion letter idriftsættelsen og bidrager til at reducere støj og cirkulationsproblemer forbundet med luft omkring løbehjulet.

Pumpens selvudluftningsfunktion erstatter ikke korrekt udluftning af hele anlægget.

Robust start

Funktionen Robust Startup hjælper med at starte pumpen, når rotoren møder større modstand end normalt.

Motoren leverer et højt startmoment for at forsøge at overvinde eventuelle blokeringer, en funktion der er særligt nyttig efter længere perioder uden drift.

Elektronisk motor med høj effektivitet

ALPHA1 GO har en elektronisk kommuteret motor og en integreret frekvensomformer, som gør det muligt at tilpasse hastighed og forbrug til kredsløbets behov.

For reference 93074173 ligger den elektriske optagne effekt mellem:

• Minimumseffekt: 4 W.
• Maksimumseffekt: 45 W.

Energieffektivitetsindekset EEI er 0,20, hvilket giver et lavt forbrug sammenlignet med traditionelle cirkulationspumper med fast hastighed.

Enfaset strømforsyning 220-240 V

Grundfos ALPHA1 GO 15-60 130 fungerer med en enfaset strømforsyning på 220-240 V og 50/60 Hz.

Den optagne strøm ligger cirka mellem 0,06 og 0,45 A, afhængigt af driftspunktet.

Motoren har elektronisk termisk beskyttelse og isoleringsklasse F.

Installationsstik

ALPHA GO-serien bruger Grundfos' elektriske tilslutningssystem, der er udviklet til at gøre montering og udskiftning af cirkulationspumper lettere.

Pumpen leveres med det tilhørende installationsstik, som forenkler tilslutningen af fase, nul og jord under monteringen.

Kompakt installationslængde på 130 mm

Modelbetegnelsen 130 angiver en afstand mellem tilslutningerne på 130 mm.

Dette kompakte format er særligt nyttigt i installationer med begrænset plads, kedelkredsløb og udskiftninger, hvor den eksisterende cirkulationspumpe bruger denne monteringslængde.

G 1" gevindtilslutninger

Reference 93074173 har G 1" gevindtilslutninger i henhold til ISO 228-1.

Modelbetegnelsen 15 angiver den nominelle diameter på den hydrauliske passage, mens pumpens udvendige tilslutninger er på én tomme.

Før udskiftning af en eksisterende pumpe bør både tilslutningsdiameter og installationslængde på 130 mm kontrolleres.

Maksimalt tryk på 10 bar

Pumpen er designet til et maksimalt driftstryk på 10 bar, med tilslutninger klassificeret som PN 10.

Det hydrauliske kredsløb skal holdes inden for denne trykgrænse under alle normale driftsforhold.

Væsketemperatur fra -10 til 110 °C

Det specifikke datablad for Grundfos 93074173 angiver et væsketemperaturområde fra -10 til 110 °C.

Den tilladte omgivelsestemperatur under drift ligger mellem 0 og 55 °C.

Muligheden for at arbejde med et bredt temperaturområde gør den velegnet til forskellige lukkede varme- og klimaanlæg, så længe væsken og de øvrige systemkomponenter er kompatible.

Hydraulisk hus i støbejern

Pumpens hus er fremstillet af støbejern EN-GJL-150, et materiale der er meget anvendt i cirkulationspumper til lukkede klimaanlæg.

Løbehjulet er fremstillet af PES-komposit forstærket med 30 % glasfiber.

Denne version med støbejernshus er primært beregnet til lukkede varme- og klimaanlæg.

IP44-beskyttelse

Det specifikke datablad for reference 93074173 angiver en IP44-beskyttelsesgrad.

Pumpen skal installeres i overensstemmelse med monteringsposition, miljøforhold og elektriske krav angivet af Grundfos.

Tekniske egenskaber for Grundfos 93074173

• Mærke: Grundfos.
• Serie: ALPHA1 GO.
• Model: ALPHA1 GO 15-60 130.
• Reference: 93074173.
• Type: elektronisk cirkulationspumpe med høj effektivitet.
• Anvendelse: varme og klimaanlæg.
• Nominelt flow: 2,28 m³/h.
• Nominel løftehøjde: 3,06 m.
• Maksimal løftehøjde: 6 m.
• Installationslængde: 130 mm.
• Tilslutningstype: gevind G.
• Tilslutningsstørrelse: G 1".
• Tilslutningsstandard: ISO 228-1.
• Nominelt tryk: PN 10.
• Maksimalt driftstryk: 10 bar.
• Væsketemperatur: -10 til 110 °C.
• Omgivelsestemperatur: 0 til 55 °C.
• Strømforsyning: 1 x 220-240 V.
• Frekvens: 50/60 Hz.
• Minimum optaget effekt: 4 W.
• Maksimum optaget effekt: 45 W.
• Optaget strøm: 0,06-0,45 A.
• Energieffektivitetsindeks EEI: 0,20.
• Frekvensomformer: integreret.
• Termisk beskyttelse: elektronisk.
• Beskyttelsesgrad: IP44.
• Isoleringsklasse: F.
• Husmateriale: støbejern EN-GJL-150.
• Løbehjulsmateriale: PES + 30 % glasfiber.
• Proportionaltryk: ja.
• Konstanttryk: ja.
• Konstant kurve: ja.
• Justeringsniveauer: 3 pr. styringstilstand.
• Avanceret tilstand til udskiftning: ja.
• Beskyttelse mod tørkørsel: ja.
• Selvudluftningsfunktion: ja.
• Robust start: ja.
• Assistance via Grundfos GO: ja.
• Direkte Bluetooth med Grundfos GO: nej.
• Nettovægt: 1,74 kg.
• Bruttovægt: 1,92 kg.
• Godkendelser: CE og VDE.
• EAN: 5715467403992.

Kompakt cirkulationspumpe til varme og udskiftninger

Grundfos ALPHA1 GO 15-60 130 kombinerer en maksimal løftehøjde på 6 meter med et kompakt hus på 130 mm, G 1"-tilslutning, elektronisk regulering og et optaget effektforbrug på kun 4 til 45 W.

Dens proportionaltryk-, konstanttryk- og konstant kurve-tilstande gør det muligt at tilpasse den til radiatoranlæg, gulvvarme og andre lukkede kredsløb, mens funktionerne selvudluftning, beskyttelse mod tørkørsel og robust start bidrager til at lette idriftsættelse og daglig drift.

Derudover gør Grundfos GO-assistance til udskiftning af cirkulationspumper det muligt at identificere den kompatible pumpe og genskabe bestemte kurver via den avancerede tilstand, hvilket gør ALPHA1 GO til en særligt praktisk løsning både til nye installationer og til modernisering af eksisterende systemer.
