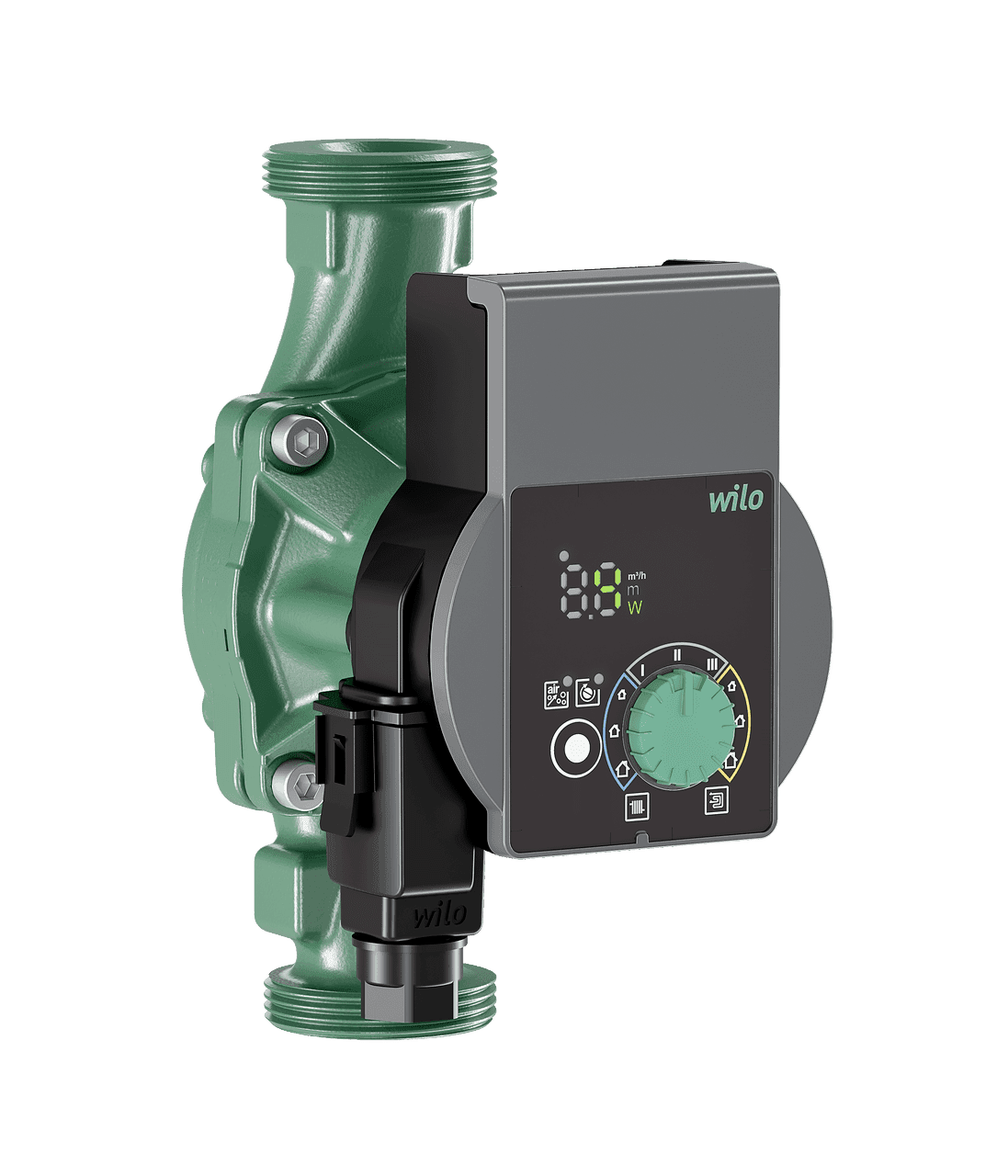

Cirkulationspumpe Wilo Yonos PICO 25/1-6-130

Den Wilo Yonos PICO 25/1-6-130 cirkulationspumpe, reference 4215516, er en højeffektiv elektronisk pumpe med vådløber, designet til cirkulation af vand i varme- og klimaanlæg. Den leverer en maksimal flowmængde på 3,6 kubikmeter i timen, en maksimal løftehøjde på 6 meter og en særligt kompakt monteringslængde på 130 millimeter.

Udstyret med en synkronmotor med ECM-teknologi og integreret elektronisk regulering tilpasser den sin drift til anlæggets hydrauliske behov. Den giver mulighed for at vælge variabel differenstryk, konstant differenstryk eller konstant hastighed med tre kurver, så den kan tilpasses både radiatoranlæg og gulvvarme.

Elektronisk cirkulationspumpe Wilo Yonos PICO 25/1-6-130

Yonos PICO er en vedligeholdelsesfri cirkulationspumpe med vådløber og gevindtilslutning. Den er udviklet til at sikre effektiv vandcirkulation i bygningers hydrauliske systemer og justerer automatisk motoreffekten efter den valgte reguleringsfunktion.

Dens format på 130 millimeter mellem tilslutningerne er særligt nyttigt i installationer med begrænset plads og gør det også lettere at udskifte eksisterende pumper med samme monteringslængde.

Maksimal flowmængde på 3,6 kubikmeter i timen

Wilo Yonos PICO 25/1-6-130 leverer en maksimal flowmængde på 3,6 kubikmeter i timen. Den faktiske flowmængde afhænger af anlæggets tryktab, den valgte løftehøjde og den konfigurerede reguleringsfunktion.

Den integrerede elektronik reducerer automatisk ydelsen, når anlægget har behov for mindre cirkulation, så pumpen ikke arbejder konstant med maksimal effekt.

Maksimal løftehøjde på 6 meter

Denne model opnår en maksimal løftehøjde på 6 meter og har kapacitet til at arbejde i varme- og klimaanlæg med forskellige niveauer af hydraulisk modstand.

Driftspunktet skal altid vælges inden for pumpens karakteristikkurve og i overensstemmelse med den nødvendige flowmængde og differenstryk i installationen.

Tre reguleringsfunktioner

Pumpen giver mulighed for at vælge mellem tre driftsstrategier til forskellige typer kredsløb:

• Variabelt differenstryk: pumpen reducerer differenstrykket, når det nødvendige flow falder, hvilket gør den særligt velegnet til kredsløb med termostatventiler.
• Konstant differenstryk: holder det valgte differenstryk næsten konstant, en passende løsning til mange gulvvarmeanlæg.
• Konstant hastighed: giver mulighed for at vælge mellem tre faste hastighedskurver til anvendelser, der kræver en konstant hydraulisk opførsel.

Velegnet til radiatorer og gulvvarme

Wilo gør det muligt at vælge reguleringsfunktion efter anvendelsen i varmeanlæg med radiatorer eller gulvvarme. Denne fleksibilitet gør det lettere at tilpasse pumpen til både nye installationer og udskiftning eller modernisering af eksisterende systemer.

LED-display med driftsinformation

Yonos PICO er udstyret med en segment-LED-indikator, som gør det muligt direkte fra fronten at aflæse de vigtigste driftsparametre.

Displayet kan vise:

• Valgt setpunkt.
• Aktuel flowmængde.
• Øjeblikkeligt elforbrug.
• Fejlkoder.

Denne information gør idriftsættelse, justering og grundlæggende fejlfinding lettere uden behov for eksternt udstyr.

Konfiguration med Wilo grøn knap

Den karakteristiske Wilo grønne knap gør det nemt at vælge de vigtigste driftsparametre. Installatøren kan konfigurere reguleringsfunktion og setpunkt direkte fra pumpens front.

Manuel udluftningsfunktion

Pumpen har en manuel udluftningsfunktion, der er beregnet til at fjerne luft, som har samlet sig i motorrummet under idriftsættelse eller efter arbejde på det hydrauliske kredsløb.

En korrekt fjernelse af luft bidrager til stabil drift og hjælper med at reducere støj forårsaget af luft i systemet.

Automatisk oplåsning og manuel genstart

Motoren er konstrueret til at være blokeringstolerant og har en automatisk oplåsningsfunktion. Elektronikken gør det også muligt at udføre en manuel genstart, når det er nødvendigt efter visse hændelser.

Motorbeskyttelsen er integreret i selve enheden, hvilket forenkler den elektriske installation.

Synkronmotor med ECM-teknologi

Wilo Yonos PICO 25/1-6-130 anvender en højeffektiv synkronmotor med ECM-teknologi og elektronisk effektregulering.

Hastigheden kan variere fra cirka 700 til 4.200 omdrejninger pr. minut afhængigt af reguleringsfunktion og det krævede driftspunkt.

Elforbrug mellem 4 og 40 watt

Den elektroniske regulering gør det muligt at tilpasse energiforbruget til kredsløbets reelle behov. Wilo angiver et minimumsforbrug på 4 watt og et maksimumforbrug på 40 watt.

Motorens nominelle effekt er 30 watt. Når det hydrauliske behov falder, kan pumpen reducere både hastighed og elforbrug.

Energieffektivitetsindeks på 0,20 eller lavere

Pumpen har et energieffektivitetsindeks på 0,20 eller lavere, en værdi som Wilo angiver som reference for højeffektive cirkulationspumper.

Kombinationen af ECM-motor og elektronisk regulering reducerer forbruget sammenlignet med konventionelle cirkulationspumper, der arbejder kontinuerligt med fast hastighed.

Enfaset 230 volt forsyning

Yonos PICO drives af en enfaset 230 volt forsyning med 10 procents tolerance og er kompatibel med frekvenser på 50 eller 60 hertz.

Den elektriske tilslutning forenkles med Wilo hurtigkobling, som er udviklet til at gøre kabelføringen hurtigere under installation og vedligeholdelse.

Medietemperatur mellem -10 og 95 grader Celsius

Det tilladte temperaturområde for mediet ligger mellem -10 og 95 grader Celsius, hvilket gør pumpen velegnet til forskellige varme- og klimaanvendelser.

Den tilladte omgivelsestemperatur under drift er mellem -10 og 40 grader Celsius.

Maksimalt arbejdstryk på 10 bar

Wilo Yonos PICO 25/1-6-130 er konstrueret til at arbejde ved et maksimalt tryk på 10 bar.

Wilo angiver desuden minimumskrav til indløbstryk for at undgå hydrauliske problemer: en minimumsindløbshøjde på 0,5 meter ved 50 grader Celsius og 3 meter ved 95 grader Celsius.

DN 25-tilslutning og monteringslængde på 130 millimeter

Pumpen har en gevindtilslutning G 1 1/2, svarende til en alternativ RP 1-tilslutning og nominelt diameter DN 25.

Afstanden mellem tilslutningerne er kun 130 millimeter, en af de vigtigste egenskaber ved denne variant sammenlignet med Yonos PICO-versionerne på 180 millimeter.

• Rørtilslutning: G 1 1/2.
• Alternativ tilslutning: RP 1.
• Nominel diameter: DN 25.
• Afstand mellem gevind: 130 millimeter.

Robust og vedligeholdelsesfri konstruktion

Pumpehuset er fremstillet af gråt støbejern. Løbehjulet er lavet af polypropylen forstærket med 40 procent glasfiber, mens akslen er fremstillet af rustfrit stål.

Lejerne er af metalimprægneret kul og er designet til den karakteristiske drift i en cirkulationspumpe med vådløber.

IPX4D-beskyttelse og isolationsklasse F

Motoren har en IPX4D-beskyttelsesgrad og en isoleringsklasse F.

Pumpen opfylder desuden de gældende krav til elektromagnetisk kompatibilitet og har CE-, VDE- og EAC-godkendelser og mærkninger.

Integreret partikel filter

Wilos datablad angiver, at pumpen er udstyret med et partikelfilter, som bidrager til at beskytte de interne komponenter mod visse partikler i kredsløbet.

Kompakte mål og lav vægt

130-millimeter-versionen er særligt udviklet til installationer, hvor der er behov for at reducere pumpens pladsforbrug.

• Samlet længde: cirka 138 millimeter.
• Højde: cirka 102 millimeter.
• Bredde: cirka 131 millimeter.
• Monteringslængde mellem gevind: 130 millimeter.
• Nettovægt: cirka 1,6 kilogram.

Tekniske egenskaber for Wilo Yonos PICO 25/1-6-130

• Mærke: Wilo.
• Serie: Yonos PICO.
• Reference: 4215516.
• Model: Yonos PICO 25/1-6-130.
• EAN: 4048482758480.
• Produkttype: elektronisk cirkulationspumpe med vådløber.
• Anvendelse: varme og klimaanlæg.
• Maksimal flowmængde: 3,6 kubikmeter i timen.
• Maksimal løftehøjde: 6 meter.
• Maksimalt arbejdstryk: 10 bar.
• Medietemperatur: mellem -10 og 95 grader Celsius.
• Omgivelsestemperatur: mellem -10 og 40 grader Celsius.
• Forsyning: enfaset 230 volt med 10 procents tolerance.
• Frekvens: 50 eller 60 hertz.
• Nominel motoreffekt: 30 watt.
• Minimumsforbrug: 4 watt.
• Maksimumsforbrug: 40 watt.
• Minimumshastighed: 700 omdrejninger pr. minut.
• Maksimumshastighed: 4.200 omdrejninger pr. minut.
• Energieffektivitetsindeks: 0,20 eller lavere.
• Reguleringsfunktioner: variabelt differenstryk, konstant differenstryk og konstant hastighed med tre kurver.
• Display: segment-LED-indikator.
• Visning: setpunkt, aktuel flowmængde, effektforbrug og fejlkoder.
• Udluftningsfunktion: manuel.
• Automatisk oplåsning: ja.
• Manuel genstart: ja.
• Blokeringstolerant motor: ja.
• Integreret motorbeskyttelse: ja.
• Partikelfilter: ja.
• Elektrisk tilslutning: Wilo hurtigkobling.
• Hydraulisk tilslutning: G 1 1/2.
• Alternativ tilslutning: RP 1.
• Nominel diameter: DN 25.
• Monteringslængde: 130 millimeter.
• Pumpehus: gråt støbejern.
• Løbehjul: polypropylen forstærket med glasfiber.
• Aksel: rustfrit stål.
• Lejer: metalimprægneret kul.
• Beskyttelsesgrad: IPX4D.
• Isoleringsklasse: F.
• Samlet længde: 138 millimeter.
• Højde: 102 millimeter.
• Bredde: 131 millimeter.
• Nettovægt: cirka 1,6 kilogram.
• Godkendelser og mærkninger: CE, VDE og EAC.

Kompakt 130-millimeters pumpe til radiatorer og gulvvarme

Wilo Yonos PICO 25/1-6-130 kombinerer en maksimal flowmængde på 3,6 kubikmeter i timen, en løftehøjde på op til 6 meter og en monteringslængde på kun 130 millimeter, hvilket gør den særligt velegnet til installationer med begrænset plads.

Dens ECM-motor, elektroniske regulering, lave forbrug, LED-display, udluftningsfunktion, automatiske oplåsning og forskellige driftsfunktioner gør både installation og justering af radiator-, gulvvarme- og andre varme- og klimaanlæg lettere.
