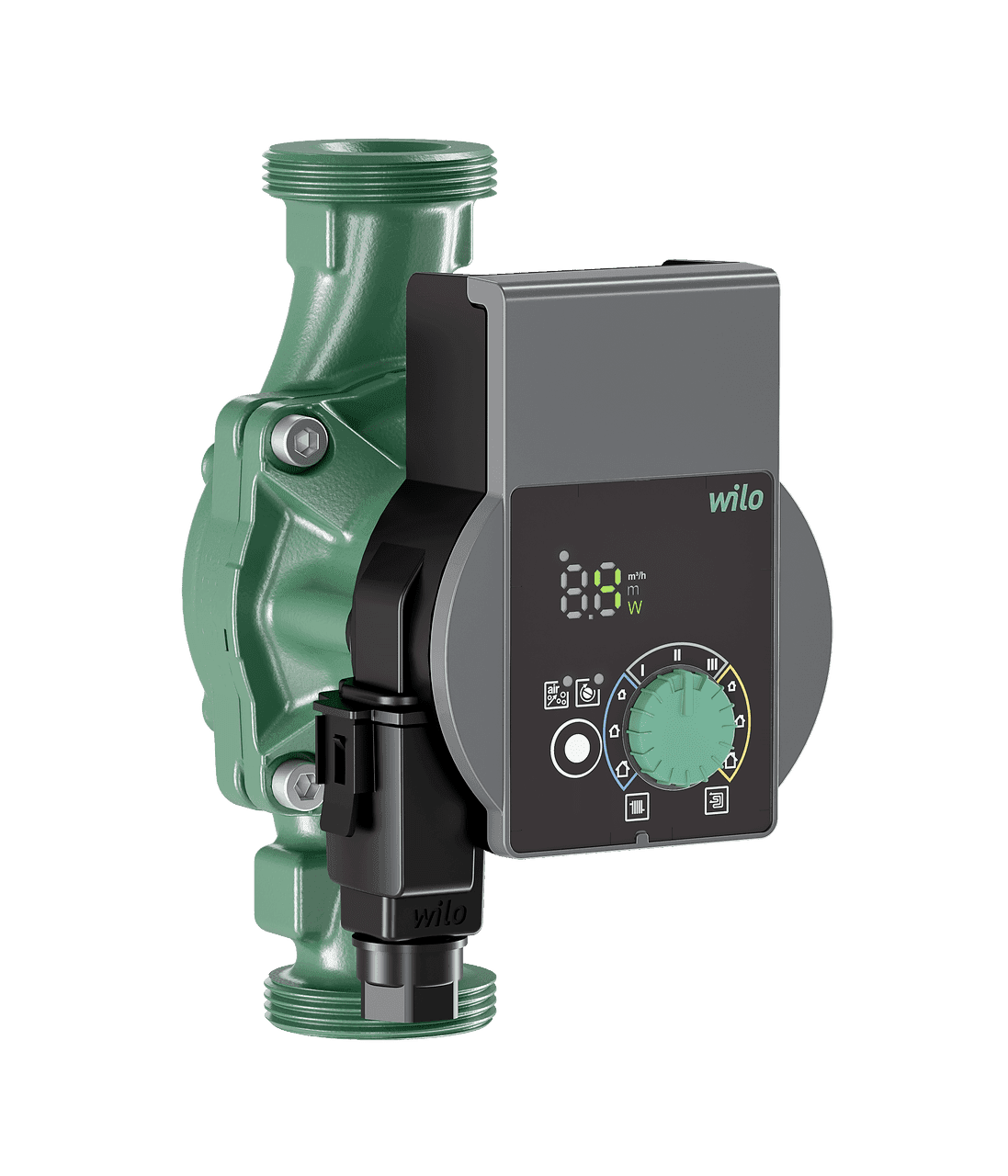

Cirkulationspumpe Wilo Yonos PICO 25/1-4

Wilo cirkulationspumpe Yonos PICO 25/1-4, varenummer 4215513, er en højeffektiv vådrotorpumpe med elektronisk regulering, udviklet til varme- og klimaanlæg. Den leverer en maksimal flowmængde på 2,7 kubikmeter i timen og en maksimal løftehøjde på 4,3 meter, kombineret med automatisk regulering, lavt elforbrug og et kompakt format.

Udstyret med en synkronmotor med ECM-teknologi og integreret elektronik giver den mulighed for at vælge variabel differenstrykregulering, konstant differenstryk eller tre faste hastighedskurver. Dens LED-display viser setpunkt, faktisk flow, elforbrug og fejlkoder, hvilket gør både den indledende indstilling og overvågning af anlæggets drift enkel.

Elektronisk cirkulationspumpe Wilo Yonos PICO 25/1-4

Wilo Yonos PICO er udviklet som en vedligeholdelsesfri vådrotorcirkulationspumpe. Enheden er udstyret med en blokeringstolerant motor og trinløs elektronisk regulering, så pumpens drift kan tilpasses kredsløbets hydrauliske behov.

Denne teknologi gør den velegnet til forskellige varme- og klimaanlægskonfigurationer, herunder installationer med radiatorer og gulvvarmesystemer.

Maksimal flowmængde på 2,7 kubikmeter i timen

Varenummer 4215513 leverer følgende maksimale hydrauliske ydelser:

• Maksimal flowmængde: 2,7 kubikmeter i timen.
• Maksimal løftehøjde: 4,3 meter.
• Maksimalt arbejdstryk: 10 bar.

Det reelle driftspunkt afhænger af tryktab og den flowmængde, som installationen kræver.

Tre reguleringsformer

Pumpen giver mulighed for at vælge forskellige driftstilstande, så den kan tilpasses den hydrauliske kreds:

• Δp-v: regulering via variabel differenstryk.
• Δp-c: regulering via konstant differenstryk.
• Konstant hastighed: tre valgbare hastigheder eller driftskurver.

Variabel differenstryk er særligt velegnet til visse radiatoranlæg med varierende flow, mens konstant differenstryk kan anvendes i applikationer, hvor et stabilt tryk ønskes, som i visse gulvvarmekredse.

LED-display med driftsinformation

Yonos PICO 25/1-4 er udstyret med en segment-LED-indikator, der gør det nemt at konfigurere og overvåge pumpen.

Displayet viser:

• Valgt setpunkt.
• Faktisk flow.
• Aktuelt elforbrug.
• Fejlkoder.
• Aktivering af manuel reset eller udluftningsfunktion.

Indstillingen foretages med den karakteristiske grønne Wilo-knap, som forenkler idriftsættelse og valg af reguleringsform.

Elforbrug på kun 4 til 20 watt

Takket være ECM-motoren og den integrerede elektroniske regulering tilpasser pumpen sit forbrug til det nødvendige driftspunkt.

• Minimalt forbrug P1: 4 watt.
• Maksimalt forbrug P1: 20 watt.
• Nominel effekt P2: 15 watt.
• Energieffektivitetsindeks IEE: lig med eller lavere end 0,18.

Det lave energieffektivitetsindeks placerer denne pumpe i kategorien af højeffektive cirkulationspumper.

Synkronmotor med ECM-teknologi

Wilo Yonos PICO anvender en blokeringstolerant synkronmotor med ECM-teknologi og integreret elektronisk effektregulering.

• Forsyning: enfaset 230 volt, med tolerance på ±10 %.
• Frekvens: 50/60 hertz.
• Minimumshastighed: 700 omdrejninger pr. minut.
• Maksimumshastighed: 3.400 omdrejninger pr. minut.
• Isoleringsklasse: F.
• Kapslingsklasse: IPX4D.

Pumpen har motorbeskyttelse og et blokeringstolerant design, som forbedrer driftssikkerheden.

Automatisk oplåsningsfunktion

Yonos PICO har en automatisk oplåsningsfunktion. Denne funktion hjælper med at genoprette driften, hvis rotoren blokerer efter en længere stilstandsperiode eller på grund af bestemte forhold i kredsløbet.

Manuel udluftningsfunktion

Pumpen er udstyret med en manuel udluftningsfunktion, som hjælper med at fjerne luft, der har samlet sig i motorhuset under idriftsættelse eller efter indgreb i installationen.

Den har også en manuel resetfunktion, som er tilgængelig via pumpens egne betjeningselementer.

Integreret partikel filter

Wilo angiver et partikelfilter som en del af pumpens udstyr.

Denne komponent indgår i konstruktionen, der er beregnet til at beskytte cirkulationspumpens indvendige funktion mod visse partikler i mediet.

Medietemperatur fra -10 til 95 grader Celsius

Pumpen understøtter et bredt temperaturområde for mediet:

• Minimum medietemperatur: -10 grader Celsius.
• Maksimum medietemperatur: 95 grader Celsius.
• Minimum omgivelsestemperatur: -10 grader Celsius.
• Maksimum omgivelsestemperatur: 40 grader Celsius.

Disse egenskaber gør cirkulationspumpen velegnet til både varmeanlæg og visse klimaanlæg, forudsat at mediets egenskaber er kompatible med pumpens materialer.

Maksimalt arbejdstryk på 10 bar

Yonos PICO 25/1-4 er konstrueret til at arbejde med et maksimalt driftstryk på 10 bar.

Wilo angiver desuden følgende minimale indløbshøjder for at undgå ugunstige hydrauliske forhold:

• Ved 50 grader Celsius: 0,5 meter.
• Ved 95 grader Celsius: 3 meter.

DN 25-tilslutning og monteringslængde på 180 millimeter

Pumpen anvender standard gevindtilslutninger for nem integration i hydrauliske kredsløb:

• Nominel diameter: DN 25.
• Pumpeforbindelse: G 1½.
• Alternativ tilslutningsbetegnelse: Rp 1.
• Afstand mellem tilslutninger: 180 millimeter.

Disse dimensioner gør varenummer 4215513 velegnet til udskiftninger og nye installationer, der kræver en DN 25-cirkulationspumpe med 180 millimeters monteringsafstand.

Wilo el-stik

Den elektriske tilslutning sker via Wilo hurtigkobling, som er udviklet til at gøre ledningsføringen lettere under montage og reducere den tid, der kræves til pumpens elektriske installation.

Materialer

Pumpen kombinerer robuste materialer, der er tilpasset kontinuerlig drift i varme- og klimaanlæg:

• Pumpehus: gråt støbejern.
• Løberhjul: polypropylen forstærket med 40 % glasfiber, PP-GF40.
• Aksel: rustfrit stål.
• Lejer: metalimprægneret kulstof.

Kompakte dimensioner

Wilo Yonos PICO 25/1-4 har et kompakt design, der gør den nem at integrere i installationer med begrænset plads.

• Længde: 180 millimeter.
• Højde: 102 millimeter.
• Bredde: 131 millimeter.
• Omtrentlig nettovægt: 1,8 kilogram.

Anvendelser i varme og klimaanlæg

Pumpen er udviklet til vandcirkulation i varme- og klimaanlæg. Dens forskellige reguleringsformer gør det muligt at tilpasse den til forskellige hydrauliske konfigurationer.

Typiske anvendelser omfatter:

• Varmeanlæg med radiatorer.
• Gulvvarmeinstallationer.
• Lukkede varmekredse.
• Klimaanlæg, der er kompatible med pumpens driftsforhold.
• Udskiftning af ældre cirkulationspumper med elektroniske højeffektive modeller.

Tekniske specifikationer for Wilo Yonos PICO 25/1-4 4215513

• Mærke: Wilo.
• Serie: Yonos PICO.
• Varenummer: 4215513.
• Model: Yonos PICO 25/1-4.
• Type: vådrotorcirkulationspumpe.
• Regulering: elektronisk.
• Motorteknologi: ECM.
• Maksimal flowmængde: 2,7 kubikmeter i timen.
• Maksimal løftehøjde: 4,3 meter.
• Maksimalt arbejdstryk: 10 bar.
• Δp-v regulering: ja.
• Δp-c regulering: ja.
• Konstant hastighed: 3 niveauer.
• Flowvisning: ja.
• Forbrugsvisning: ja.
• Visning af fejlkoder: ja.
• Udluftningsfunktion: ja, manuel.
• Automatisk oplåsning: ja.
• Manuel reset: ja.
• Partikelfilter: ja.
• Motorbeskyttelse: integreret.
• Energieffektivitetsindeks: lig med eller lavere end 0,18.
• Minimalt forbrug: 4 watt.
• Maksimalt forbrug: 20 watt.
• Nominel effekt P2: 15 watt.
• Hastighed: fra 700 til 3.400 omdrejninger pr. minut.
• Forsyning: 230 volt enfaset ±10 %.
• Frekvens: 50/60 hertz.
• Kapslingsklasse: IPX4D.
• Isoleringsklasse: F.
• Medietemperatur: fra -10 til 95 grader Celsius.
• Omgivelsestemperatur: fra -10 til 40 grader Celsius.
• Nominel diameter: DN 25.
• Tilslutning: G 1½.
• Monteringslængde: 180 millimeter.
• Pumpehus: gråt støbejern.
• Løberhjul: PP-GF40.
• Aksel: rustfrit stål.
• Lejer: metalimprægneret kulstof.
• Dimensioner: 180 × 102 × 131 millimeter.
• Omtrentlig nettovægt: 1,8 kilogram.
• Godkendelser: CE, VDE og EAC.
• EAN: 4048482758459.

Højeffektiv cirkulationspumpe til varme og klimaanlæg

Wilo Yonos PICO 25/1-4 4215513 kombinerer en maksimal flowmængde på 2,7 kubikmeter i timen og en maksimal løftehøjde på 4,3 meter med elektronisk regulering, ECM-motor og et forbrug på kun 4 til 20 watt.

Dens tre reguleringsformer, LED-display med aflæsning af flow og forbrug, manuel udluftning, automatisk oplåsning, Wilo hurtigtilslutning og et energieffektivitetsindeks på 0,18 eller lavere gør denne cirkulationspumpe til en særligt praktisk løsning til både nye installationer og udskiftning af konventionelle pumper i varme- og klimaanlæg.
