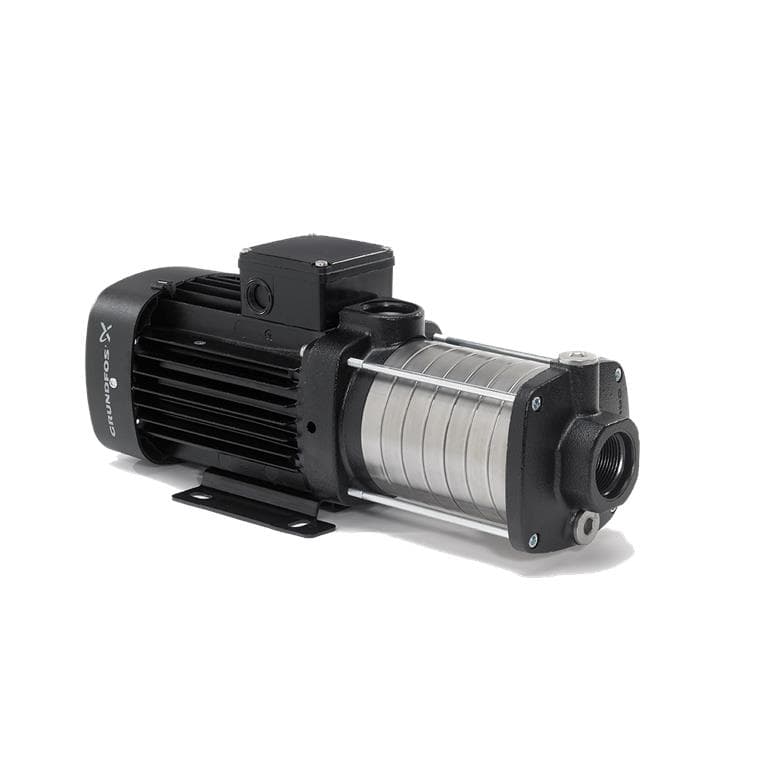

Multitrins centrifugalpumpe Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N

Grundfos multistadie centrifugalpumpe CM 5-5 A-R-A-E-AVBE C1-A-A-N, reference 92880796, er en kompakt horisontal pumpe designet til pumpning og trykforøgelse af vand. Den er udstyret med 5 løbehjul, leverer en nominelt flow på 4,7 kubikmeter i timen og en nominel løftehøjde på 38,61 meter, og kombinerer et robust hydraulikhus med indvendige komponenter i rustfrit stål.

Den er udstyret med en enfaset asynkronmotor på 0,9 kilowatt til forsyning på 220 til 230 volt og 50 hertz. Den horisontale konstruktion, aksial sugeindgang og radial afgang gør den velegnet til integration i private, kommercielle og industrielle installationer, hvor der er behov for at transportere vand eller øge det tilgængelige tryk.

Horisontal multistadie centrifugalpumpe Grundfos CM 5-5

Grundfos CM-serien består af multistadie centrifugalpumper med kompakt konstruktion. I reference 92880796 kommer væsken ind via en aksial sugeport og passerer successivt gennem de forskellige hydrauliske trin, før den forlader pumpen via en radial afgangstilslutning.

Multistadiedesignet gør det muligt at generere et højt tryk med små dimensioner, hvilket gør den velegnet til installationer, hvor der skal kombineres moderat flow med betydelig løftehøjde.

Nominelt flow på 4,7 kubikmeter i timen

Det nominelle driftspunkt for denne pumpe svarer til et flow på 4,7 kubikmeter i timen og en manometrisk løftehøjde på 38,61 meter.

CM 5-5’s hydrauliske kurve gør det muligt at tilpasse driften til forskellige kombinationer af flow og tryk inden for dens arbejdsområde. Som reference angiver specialiserede tekniske forhandlere et omtrentligt maksimalt flow på 6,1 kubikmeter i timen og en maksimal løftehøjde på omkring 48 meter.

5 trin til at generere højere tryk

Pumpen er udstyret med 5 løbehjul placeret i serie. I en multistadiepumpe øger hvert trin gradvist væskens tryk, så der kan opnås højere løftehøjder end en enkelttrins centrifugalpumpe med tilsvarende størrelse normalt ville kunne levere.

Denne konfiguration er velegnet til trykforøgelse, distribution og vandtransport, hvor der skal overvindes højdeforskelle eller store tryktab.

Løbehjul og hydrauliske komponenter i rustfrit stål

Løbehjulene er fremstillet i rustfrit stål EN 1.4301, svarende til AISI 304. Aksel og hydraulikkamre er også udført i rustfrit stål, hvilket giver mekanisk styrke og korrosionsbestandighed i kompatible vandapplikationer.

Suge- og trykdelene er fremstillet i støbejern EN-GJL-200, svarende til ASTM A48-25A, hvilket giver en robust konstruktion, der kan modstå installationens trykforhold.

AVBE mekanisk tætning

Reference 92880796 anvender en mekanisk tætning med koden AVBE. Det er en ikke-afbalanceret O-ring-tætning, der er udviklet specifikt til serien.

Den roterende tætningsflade er udført i aluminiumoxid eller alumina, mens den stationære flade anvender carbon-grafit imprægneret med harpiks. Sekundærtætningen er fremstillet i EPDM, et materiale der er særligt velegnet til vand og varmt vand.

Grundfos angiver, at denne materialekombination giver god tæthed og slidstyrke i kompatible applikationer. EPDM er ikke egnet til pumpning af mineralske olier.

Enfaset motor på 0,9 kilowatt

Pumpen er udstyret med en ventileret enfaset asynkronmotor med en nominel afgangseffekt P2 på 0,9 kilowatt.

Den nominelle forsyning er 1 × 220-230 volt ved 50 hertz, så denne version er særligt velegnet til installationer med enfaset elforsyning.

IE2-effektivitetsmotor

Motoren har en IE2-effektivitetsklasse i henhold til IEC 60034-30 og konstruktionsmæssige egenskaber i overensstemmelse med de gældende standarder for motorer i serien.

Den nominelle hastighed ligger cirka mellem 2.790 og 2.810 omdrejninger pr. minut, mens pumpens hydrauliske data er fastlagt med udgangspunkt i en hastighed på 2.900 omdrejninger pr. minut.

IP55-beskyttelse og isolationsklasse F

Motoren har en IP55-beskyttelsesgrad, som giver beskyttelse mod skadelig støvindtrængning og mod vandstråler under de betingelser, der er fastlagt for denne klassifikation.

Isolationsklassen er F, og motoren har termisk beskyttelse PTO. Netkablet er ikke inkluderet med pumpen.

Nominel strøm

Den nominelle strøm, som Grundfos angiver, ligger mellem 5,72 og 5,60 ampere, afhængigt af forsyningsspændingen inden for det nominelle område på 220 til 230 volt.

Startstrømmen ligger cirka mellem 400 og 440 procent af den nominelle strøm, hvilket skal tages i betragtning ved korrekt dimensionering af elektriske beskyttelser og koblingsudstyr.

Maksimalt arbejdstryk på 10 bar

Grundfos CM 5-5 er designet til at arbejde med et maksimalt driftstryk på 10 bar inden for de temperaturforhold, som producenten har defineret.

Grundfos angiver specifikt et maksimalt tryk på 10 bar ved 40 grader Celsius. Når væsketemperaturen når 90 grader Celsius, reduceres det tilladte maksimale tryk til 6 bar.

Væsketemperatur fra -20 til 90 grader Celsius

Det pumpede væskes temperaturområde ligger mellem -20 og 90 grader Celsius. Det gør det muligt at anvende pumpen både til koldt og varmt vand inden for de drifts-, tryk- og materialebetingelser, som producenten har fastlagt.

Den tekniske dokumentation tager udgangspunkt i vand ved 20 grader Celsius og en omtrentlig densitet på 998,2 kilogram pr. kubikmeter for de offentliggjorte ydelsesdata.

Omgivelsestemperatur fra -20 til 55 grader Celsius

Pumpen kan arbejde ved en omgivelsestemperatur mellem -20 og 55 grader Celsius, forudsat at installations- og ventilationskravene til motoren overholdes.

Rp-gevindtilslutninger

Den hydrauliske tilslutning sker via indvendige Whitworth-rørgevind Rp i henhold til ISO 7/1, hvilket gør den nem at integrere i konventionelle gevindinstallationer.

• Sugeforbindelse: Rp 1 1/4 tomme.
• Trykforbindelse: Rp 1 tomme.
• Sugekonfiguration: aksial.
• Trykkonfiguration: radial.

Forskellen i diameter mellem suge- og tryksiden skyldes det specifikke hydrauliske design i denne version af CM 5-5.

Kompakt design til begrænsede pladsforhold

Pumpen og motoren udgør en kompakt enhed monteret på en lille base. Denne opbygning forenkler installationen og gør det muligt at placere enheden i teknikrum og andre områder med begrænset plads.

De målte dimensioner for reference 92880796 angiver en samlet længde på cirka 400 millimeter. Før installation skal der afsættes tilstrækkelig plads til hydrauliske tilslutninger, motorventilation og senere vedligeholdelse.

Let tilgængelig vedligeholdelse

CM-seriens design giver adgang til de hydrauliske komponenter fra pumpens ende. Kamre, suge- og trykside holdes samlet med fire gevindstænger.

Grundfos har udviklet serien for at lette servicearbejde og tilbyder reservedele og specifikke kits til forskellige komponenter i hydraulikenheden.

Velegnet til drikkevandsapplikationer

Den tekniske dokumentation for denne reference omfatter godkendelserne ACS og NSF61 til drikkevand samt de generelle certificeringer CE, EAC og UKCA.

Den endelige kompatibilitet med drikkevand skal opretholdes ved at anvende tilbehør, rør og øvrige komponenter, der også er egnet til dette formål, og ved at overholde de krav, som installationens regler fastsætter.

Anvendelser for Grundfos CM 5-5-pumpen

Takket være sin multistadiekonstruktion og kombinationen af flow og tryk kan Grundfos CM 5-5 anvendes i forskellige vandtransport- og trykforøgningsinstallationer, der er kompatible med dens egenskaber.

• Trykforøgelse i vandinstallationer.
• Vandtransport og distribution.
• Forsyningssystemer.
• Kommercielle og industrielle installationer.
• Udstyr og hjælpesystemer, der kræver vandpumpning.
• Drikkevandsapplikationer, der er kompatible med dens certificeringer.

Pumpen har ikke frekvensomformer, så denne version arbejder med fast hastighed, når den tilsluttes direkte til elforsyningen.

Tekniske egenskaber for Grundfos CM 5-5 92880796

• Mærke: Grundfos.
• Serie: CM.
• Reference: 92880796.
• Model: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Type: horisontal multistadie centrifugalpumpe.
• Antal løbehjul: 5.
• Referencevæske: vand.
• Nominelt flow: 4,7 kubikmeter i timen.
• Nominel løftehøjde: 38,61 meter.
• Omtrentlig maksimal flow: 6,1 kubikmeter i timen.
• Omtrentlig maksimal løftehøjde: 48 meter.
• Væsketemperaturområde: mellem -20 og 90 grader Celsius.
• Maksimalt driftstryk: 10 bar.
• Maksimalt tryk ved 40 grader Celsius: 10 bar.
• Maksimalt tryk ved 90 grader Celsius: 6 bar.
• Omgivelsestemperatur: mellem -20 og 55 grader Celsius.
• Hydraulikhus: støbejern EN-GJL-200.
• Løbehjul: rustfrit stål AISI 304.
• Aksel og kamre: rustfrit stål.
• Mekanisk tætningskode: AVBE.
• Materiale i sekundærtætning: EPDM.
• Sugeforbindelse: Rp 1 1/4 tomme.
• Trykforbindelse: Rp 1 tomme.
• Sugetype: aksial.
• Tryktype: radial.
• Nominel motoreffekt P2: 0,9 kilowatt.
• Forsyning: enfaset 220 til 230 volt.
• Frekvens: 50 hertz.
• Nominel strøm: mellem 5,72 og 5,60 ampere.
• Nominel hastighed: mellem 2.790 og 2.810 omdrejninger pr. minut.
• Motorens effektivitetsklasse: IE2.
• Motorens beskyttelsesgrad: IP55.
• Isolationsklasse: F.
• Integreret termisk beskyttelse: PTO.
• Frekvensomformer: ikke indbygget.
• Elkabel inkluderet: nej.
• Minimum MEI-effektivitetsindeks: lig med eller større end 0,7.
• Nettovægt: 15,8 kilogram.
• Bruttovægt: 18,4 kilogram.
• Omtrentlig længde: 400 millimeter.
• Godkendelser: CE, EAC og UKCA.
• Godkendelser til drikkevand: ACS og NSF61.
• Kurvetolerance: ISO 9906:2012 3B.

Kompakt multistadiepumpe til trykforøgelse og vandforsyning

Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N kombinerer 5 hydrauliske trin, indvendige komponenter i rustfrit stål og en enfaset motor på 0,9 kilowatt for at levere et nominelt driftspunkt på 4,7 kubikmeter i timen ved 38,61 meters løftehøjde.

Den kompakte konstruktion, maksimalt tryk på 10 bar, gevindtilslutninger, IP55-beskyttelse og godkendelser til drikkevand gør denne pumpe til en alsidig løsning til distributions-, transport- og trykforøgningsinstallationer, der kræver en pålidelig horisontal centrifugalpumpe med kompakte dimensioner.
