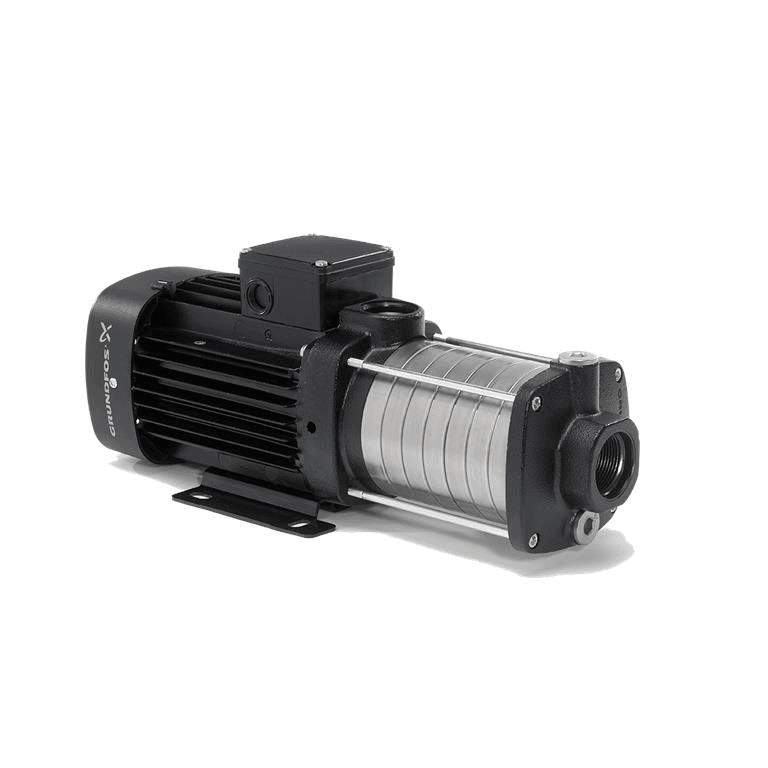

Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N flertrins centrifugalpumpe

Den multistadie centrifugalpumpe Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N, reference 92880795, er en kompakt horisontal pumpe designet til pumpning af vand i forsyningsanlæg, trykforøgelse, opvarmning, vandbehandling, vanding og andre hydrauliske anvendelser. Den leverer en nominel flowmængde på 4,7 kubikmeter i timen og en nominel løftehøjde på 30,69 meter.

Denne model er udstyret med 4 løbehjul og en enfaset asynkronmotor på 0,67 kilowatt, forsynet med 220-230 volt og 50 hertz. Konstruktionen kombinerer løbehjul, kamre og aksel i rustfrit stål med hydrauliske komponenter ved ind- og udløb i støbejern, hvilket giver en robust løsning til professionelle hydrauliske installationer.

Horisontal multistadie centrifugalpumpe Grundfos CM 5-4

Grundfos CM 5-4 tilhører familien af horisontale multistadie centrifugalpumper i CM-serien. Konfigurationen anvender aksial sugeindgang og radial trykudgang, med den hydrauliske enhed direkte koblet til motoren.

Brugen af flere trin gør det muligt at opnå en høj løftehøjde samtidig med kompakte mål, hvilket gør den særligt velegnet til installationer, hvor vandtrykket skal øges.

Nominel flowmængde på 4,7 kubikmeter i timen

Det nominelle driftspunkt for reference 92880795 er:

• Nominel flowmængde: 4,7 kubikmeter i timen.
• Nominel løftehøjde: 30,69 meter.
• Antal løbehjul: 4.
• Hastighed anvendt til hydrauliske data: 2.900 omdrejninger pr. minut.
• Kurvetolerance: ISO 9906:2012 klasse 3B.

Den faktiske flowmængde og det faktiske tryk afhænger af installationens driftspunkt, rørenes tryktab og den geometriske højde, som pumpen skal overvinde.

Enfaset motor på 0,67 kilowatt

CM 5-4 92880795 er udstyret med en ventileret enfaset asynkronmotor monteret på lejer.

• Nominel effekt P2: 0,67 kilowatt.
• Forsyning: 1 × 220-230 volt.
• Frekvens: 50 hertz.
• Nominel strøm: ca. 4,30-4,15 ampere.
• Nominel hastighed: 2.810-2.830 omdrejninger pr. minut.
• Motorens effektivitetsklasse: IE2.
• Beskyttelsesgrad: IP55.
• Isoleringsklasse: F.
• Motorstørrelse: 80B.
• Servicefaktor: 1,00.

Denne version har ikke indbygget frekvensomformer og tilsluttes direkte til den relevante strømforsyning.

Fire trin til at skabe tryk

Betegnelsen CM 5-4 identificerer en multistadiepumpe med 4 løbehjul. Vandet passerer successivt gennem de forskellige hydrauliske trin, hvor trykket gradvist øges, før det forlader pumpen via tryktilslutningen.

Dette design er særligt velegnet til systemer, der kræver en moderat flowmængde kombineret med et højere tryk end det, en enkelttrins centrifugalpumpe normalt leverer.

Løbehjul og indvendige komponenter i rustfrit stål

Grundfos anvender rustfrit stål i pumpens vigtigste indvendige hydrauliske komponenter. Løbehjulene er fremstillet i rustfrit stål EN 1.4301 / AISI 304, mens akslen og kamrene også er udført i rustfrit stål.

• Løbehjul: rustfrit stål.
• Løbehjulskvalitet: EN 1.4301 / AISI 304.
• Kamre: rustfrit stål.
• Aksel: rustfrit stål.
• Hydraulisk hus: støbejern.
• Støbejern: EN-GJL-200 / ASTM A48-25A.

Denne kombination giver en robust konstruktion, samtidig med at rustfrit stål anvendes i de indvendige elementer, der er direkte knyttet til pumpetrinene.

AVBE mekanisk tætning

Pumpen er udstyret med en Grundfos mekanisk tætning med koden AVBE. Det er en O-ring-tætning, der er udviklet specifikt til denne pumpeserie.

• Primær tætning: AVBE.
• Tætningskode: AVBE.

Det er vigtigt at vælge den korrekte mekaniske tætning for at sikre kompatibilitet med væsken samt installationens temperatur- og trykforhold.

Maksimalt driftstryk på 10 bar

CM 5-4 tåler et maksimalt driftstryk på 10 bar, med grænser der afhænger af væskens temperatur.

• Maksimalt driftstryk: 10 bar.
• Maksimalt tryk ved 40 grader Celsius: 10 bar.
• Maksimalt tryk ved 90 grader Celsius: 6 bar.

Installationens samlede tryk skal tage højde for både det eksisterende tryk på sugesiden og det tryk, som pumpen selv genererer.

Væsketemperatur fra -20 til 90 grader Celsius

Pumpen er specificeret til at arbejde med vand inden for et bredt temperaturområde:

• Angivet pumpet væske: vand.
• Minimum væsketemperatur: -20 grader Celsius.
• Maksimum væsketemperatur: 90 grader Celsius.
• Temperatur anvendt til hydrauliske data: 20 grader Celsius.
• Reference-densitet: 998,2 kilogram pr. kubikmeter.

Ved væsker med andre egenskaber end vand eller med tilsætningsstoffer skal materialernes og den mekaniske tætnings kompatibilitet kontrolleres på forhånd.

Omgivelsestemperatur op til 55 grader Celsius

Pumpen kan installeres i omgivelser med temperaturer mellem -20 og 55 grader Celsius, så længe de fastsatte krav til ventilation og montering for motoren overholdes.

Rp gevindtilslutninger

Tilslutningen til installationen sker via indvendige Whitworth Rp-gevind i henhold til ISO 7/1.

• Tilslutningstype: Rp.
• Sugeforbindelse: Rp 1 1/4.
• Trykforbindelse: Rp 1.
• Udløbsposition: 12.
• Tilslutningskode: R.

Aksial sugning og radial udledning gør det muligt at integrere pumpen i kompakte installationer og forenkler den sædvanlige rørføring.

Velegnet til forskellige hydrauliske anvendelser

På grund af sine hydrauliske og konstruktive egenskaber kan Grundfos CM 5-4 anvendes i forskellige typer installationer, hvor der er behov for at transportere vand eller øge trykket, herunder:

• Vandforsynings- og distributionssystemer.
• Trykforøgelse i installationer.
• Varmeanlæg.
• Vandbehandling.
• Vanding.
• Fertigation og doseringsanvendelser knyttet til hydrauliske systemer.
• Vandoverførsel i industrielle installationer.

Pumpens driftspunkt skal altid vælges ud fra den nødvendige flowmængde og den samlede beregnede løftehøjde for installationen.

Godkendelser til drikkevand

Det tekniske datablad for denne reference angiver ACS- og NSF61-godkendelser til drikkevand samt de generelle godkendelser CE, EAC og UKCA.

• Godkendelser: CE, EAC og UKCA.
• Godkendelser til drikkevand: ACS og NSF61.

Disse certificeringer er særligt relevante, når pumpen indgår i installationer, hvor det pumpede vand skal opfylde specifikke sundhedskrav.

Kompakt design til horisontal installation

CM 5-4 er konstrueret til horisontal montering på et stabilt underlag. Ifølge måltegningen for reference 92880795 er den samlede længde af enheden cirka 362 millimeter, med en maksimal bredde på cirka 158 millimeter.

Ved installationen skal der efterlades tilstrækkelig plads omkring motoren for at sikre køling og lette efterfølgende inspektion og vedligeholdelse.

Tekniske specifikationer for Grundfos CM 5-4 92880795

• Mærke: Grundfos.
• Serie: CM.
• Reference: 92880795.
• Model: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Type: horisontal multistadie centrifugalpumpe.
• Antal trin / løbehjul: 4.
• Nominel flowmængde: 4,7 kubikmeter i timen.
• Nominel løftehøjde: 30,69 meter.
• Hydraulisk referencehastighed: 2.900 omdrejninger pr. minut.
• Nominel effekt P2: 0,67 kilowatt.
• Motor: ventileret enfaset asynkronmotor.
• Spænding: 1 × 220-230 volt.
• Frekvens: 50 hertz.
• Nominel strøm: 4,30-4,15 ampere.
• Motorens effektivitetsklasse: IE2.
• Beskyttelsesgrad: IP55.
• Isoleringsklasse: F.
• Indbygget frekvensomformer: nej.
• Mekanisk tætning: AVBE.
• Løbehjul: rustfrit stål AISI 304.
• Hydraulisk hus: støbejern EN-GJL-200.
• Maksimalt driftstryk: 10 bar.
• Maksimalt tryk ved 90 grader Celsius: 6 bar.
• Væsketemperaturområde: fra -20 til 90 grader Celsius.
• Omgivelsestemperaturområde: fra -20 til 55 grader Celsius.
• Sugeforbindelse: Rp 1 1/4.
• Trykforbindelse: Rp 1.
• Godkendelser til drikkevand: ACS og NSF61.
• Generelle godkendelser: CE, EAC og UKCA.
• Kurvetolerance: ISO 9906:2012 klasse 3B.
• Samlet længde ca.: 362 millimeter.
• Nettovægt: 14,5 kilogram.
• Bruttovægt: 17 kilogram.

Kompakt multistagepumpe til trykforøgelse og vandtransport

Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 kombinerer en nominel flowmængde på 4,7 kubikmeter i timen med en nominel løftehøjde på 30,69 meter og en enfaset motor på 0,67 kilowatt, hvilket giver en kompakt løsning til installationer, der skal transportere vand og øge trykket.

De fire trin, løbehjul i rustfrit stål, et maksimalt tryk på 10 bar, IP55-beskyttelse, Rp-gevindtilslutninger samt ACS- og NSF61-godkendelser gør den velegnet til en bred vifte af hydrauliske installationer, både i private, professionelle og industrielle miljøer, altid inden for de driftsforhold, som Grundfos har angivet.
