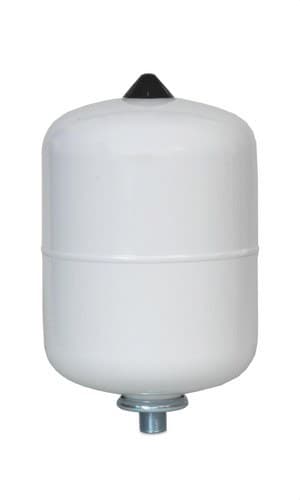

Ekspansionsbeholder 24 CMR-8 3/4" ACS

Ibaiondo ekspansionsbeholder 24 CMR, reference 01025082, er en 24 liters membranekspansionsbeholder, der er specifikt designet til åbne systemer til varmt brugsvand (VVS). Dens funktion er at absorbere den volumenforøgelse, som vandet oplever ved opvarmning, hvilket hjælper med at kontrollere installationens trykvariationer og beskytte dens komponenter.

Denne model arbejder ved et maksimalt driftstryk på 8 bar, leveres med et fabriksfortryk på 3 bar og har en gevindtilslutning til vand på 3/4". I modsætning til CMR-modeller med lavere kapacitet har 24 CMR et skruelåg i rustfrit stål og en udskiftelig membran, der er egnet til drikkevand.

24 liters ekspansionsbeholder til varmt brugsvand

Ibaiondo 24 CMR er udviklet til installationer med varmt brugsvand i åbent kredsløb. Når vandtemperaturen stiger, øges vandets volumen også. Beholderen optager en del af denne ekspansion og komprimerer luften i sit kammer, hvilket reducerer den trykstigning, der ville opstå i en installation uden ekspansionsbeholder.

Når temperaturen falder, fremmer trykket lagret i luftkammeret vandets tilbagevenden til kredsløbet og kompenserer for de volumenvariationer, som er en naturlig del af systemets drift.

Kapacitet på 24 liter

Beholderens nominelle kapacitet er 24 liter. Korrekt dimensionering af ekspansionsbeholderen skal udføres under hensyntagen til installationens samlede vandvolumen, forsyningstrykket, sikkerhedsventilens indstillingstryk og driftstemperaturerne.

Et korrekt valg gør det muligt at holde trykket inden for de fastsatte grænser og reducere unødvendige aktiveringer af sikkerhedsventilen.

Maksimalt driftstryk på 8 bar

24 CMR-modellen har et maksimalt driftstryk på 8 bar. Ibaiondo angiver udtrykkeligt denne værdi for reference 01025082, hvilket adskiller den fra andre CMR-beholdere uden fødder med lavere kapacitet, som kan arbejde ved 10 bar.

Installationens driftstryk må under ingen omstændigheder overstige det maksimale tryk, der er angivet på beholderens mærkeplade.

Fabriksfortryk på 3 bar

Beholderen leveres fra fabrikken med et luftfortryk på 3 bar. Dette tryk kan kræve justering under idriftsættelsen for at tilpasses installationens reelle forhold.

Kontrol og ændring af fortrykket skal udføres med beholderen korrekt afspærret og uden vandtryk på membranen, i overensstemmelse med Ibaiondos installations- og vedligeholdelsesinstruktioner.

Udskiftelig membran egnet til drikkevand

Den gældende tekniske dokumentation fra Ibaiondo fastslår, at modellen 24 CMR PN8 er en undtagelse inden for CMR-serien uden fødder: den har en udskiftelig membran i henhold til EN 13831 og egnet til kontakt med drikkevand.

Denne konstruktion gør det muligt at udskifte membranen, når det er nødvendigt, uden nødvendigvis at skulle udskifte hele beholderen på grund af slid på denne komponent.

Skruelåg og tilslutning i rustfrit stål

24 CMR har et skruelåg i rustfrit stål, der er forbundet med dets system med udskiftelig membran. Ibaiondo angiver desuden en vandtilslutning i rustfrit stål til denne model.

Den hydrauliske tilslutning er gevindet R 3/4" gas han, velegnet til integration i kompatible installationer til varmt brugsvand.

Systemtemperatur fra -10 til +100 °C

Det gældende datablad angiver et systemtemperaturområde fra -10 til +100 °C. Beholderen skal installeres og anvendes inden for disse grænser og i overensstemmelse med producentens anvisninger.

Konstruktion i stål og hvid finish

Beholderen er fremstillet i stål og har en udvendig hvid lakering. Konstruktionen er designet til at modstå de forventede driftstryk i installationer med varmt brugsvand.

Beholderen er desuden udstyret med en oppustningsventil, som gør det muligt at kontrollere og justere luftkammerets tryk under installation og vedligeholdelse.

Kompakte mål

Ibaiondo 24 CMR har en diameter på 320 mm og en højde på 430 mm. Den omtrentlige vægt er 4,5 kg.

Det er en model uden fødder, så placeringen skal udføres i henhold til producentens monteringsanvisninger og, hvor det er relevant, ved brug af passende støtteelementer.

Hjælper med at reducere udløsninger fra sikkerhedsventilen

En korrekt dimensioneret beholder absorberer vandets termiske udvidelse og forhindrer, at volumenforøgelsen direkte omsættes til en for stor trykstigning.

Dette hjælper med at reducere åbninger og dryp fra sikkerhedsventilen forårsaget af vandets ekspansion under opvarmningscyklusser og mindsker samtidig unødvendigt vandtab.

Bidrager til at dæmpe trykvariationer

Luftkammeret og membranen gør det muligt at dæmpe de trykvariationer, der opstår under kredsløbets drift. Ibaiondo angiver også, at en CMR-beholder kan hjælpe med at reducere virkningerne af trykstød forbundet med pludselige ændringer i flowet.

Installation i systemer til varmt brugsvand

24 CMR er beregnet til installationer med varmt brugsvand, hvor det er nødvendigt at kompensere for vandets termiske udvidelse, såsom installationer med akkumulatortanke, varmtvandsbeholdere, varmtvandsproduktionssystemer og andre kompatible sanitære kredsløb.

Beholderen skal vælges ud fra de faktiske hydrauliske parametre i hver installation og monteres, så den kan inspiceres og vedligeholdes korrekt.

Vedligeholdelse af fortrykket

Fortrykket skal kontrolleres regelmæssigt for at opretholde beholderens korrekte funktion. Ibaiondo anbefaler at kontrollere det med beholderen hydraulisk afspærret og tømt for vand, og at undgå målinger, mens vandtryk virker på membranen.

Indgreb på beholderen skal altid udføres med installationen trykløs og af kvalificeret personale.

Tekniske specifikationer for Ibaiondo 24 CMR

• Mærke: Ibaiondo.
• Reference: 01025082.
• Model: 24 CMR.
• Serie: CMR ACS.
• Type: membranekspansionsbeholder.
• Anvendelse: åbne systemer til varmt brugsvand.
• Kapacitet: 24 liter.
• Maksimalt driftstryk: 8 bar.
• Fabriksfortryk: 3 bar.
• Fortryksgas: luft.
• Systemtemperatur: -10 til +100 °C.
• Membran: udskiftelig.
• Membran egnet til drikkevand: ja.
• Membranstandard: EN 13831.
• Låg: skruelåg i rustfrit stål.
• Vandtilslutning: rustfrit stål.
• Tilslutningsgevind: R 3/4" gas han.
• Beholdermateriale: stål.
• Oppustningsventil: inkluderet.
• Udvendig finish: hvid maling.
• Diameter: 320 mm.
• Højde: 430 mm.
• Vægt: cirka 4,5 kg.
• Konfiguration: model uden fødder.
• Fremstilling: i overensstemmelse med trykbærende udstyrsdirektivet 2014/68/EU.
• Garanti angivet i det gældende datablad: 3 år.

Kompakt ekspansionsbeholder til installationer med varmt brugsvand

Ibaiondo 24 CMR kombinerer en kapacitet på 24 liter, et maksimalt tryk på 8 bar og et fortryk på 3 bar i et kompakt format på Ø320 x 430 mm. Dens udskiftelige membran egnet til drikkevand og dens tilslutning i rustfrit stål adskiller den fra CMR-modeller med lavere volumen i samme familie.

Den er særligt velegnet til at kontrollere vandets termiske udvidelse i installationer med varmt brugsvand, hjælpe med at stabilisere kredsløbstrykket, reducere udløsninger fra sikkerhedsventilen og beskytte installationens komponenter mod trykvariationer.

Vigtigt: fabriksfortrykket på 3 bar skal kontrolleres og om nødvendigt justeres til installationens reelle forhold. Dimensionering, montering og vedligeholdelse skal udføres i overensstemmelse med Ibaiondos anvisninger og gældende lovgivning.
