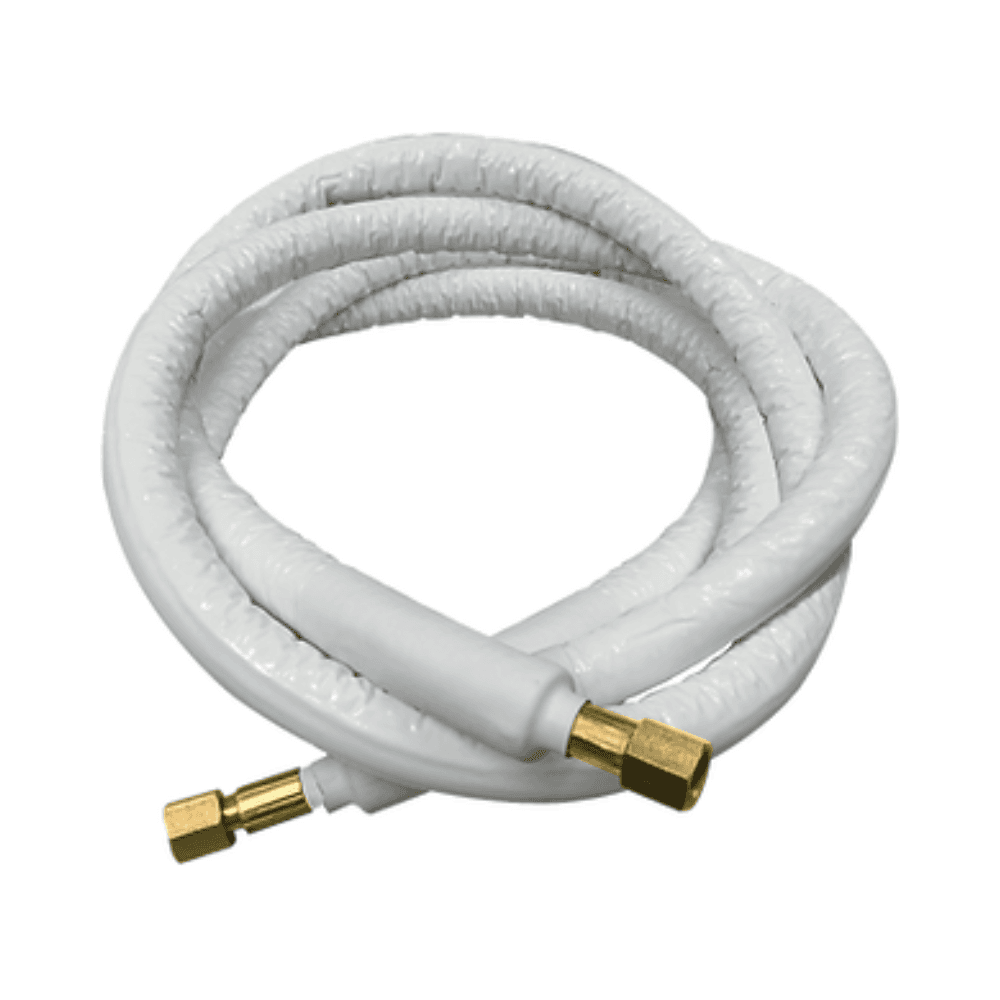

Kronos Pipe fleksibelt kølerørssæt Ø 1/4" 3/8" - 6 meter rulle

Det Zimaklima Kronos Pipe 6002-6000 kølerørssæt er designet til at lave forbindelser mellem indendørs- og udendørsenheder i airconditionanlæg og direkte ekspansionssystemer. Det indeholder 2 ruller rør á 6 meter, én med nomineldiameter på 1/4 tomme og én på 3/8 tomme.

Kronos Pipe-systemet er et fleksibelt alternativ til kølemiddelføring og udmærker sig ved sin nemme håndtering. Røret kan tilpasses forskellige kurver og vinkler under installationen, hvilket reducerer behovet for formgivningsarbejde som det, der normalt kræves ved stive rør.

Fleksibelt rør til airconditioninstallationer

Den vigtigste egenskab ved Kronos Pipe-systemet er dets fleksibilitet. Den flerlags konstruktion gør det muligt at føre og bøje røret under monteringen, hvilket letter forløbet mellem indendørsenheden og udendørsenheden i klimaanlægget.

Denne fleksibilitet er især nyttig ved installationer med retningsændringer, smalle gennemføringer eller forløb, hvor køleledningen skal tilpasses den tilgængelige plads.

Derudover er det et let og nemt håndterbart rør, egenskaber der hjælper med at forenkle både transport og monteringsarbejde på stedet.

Sæt med 1/4 og 3/8 tommer rør

Referencen 6002-6000 består af to kølerør på 6 meter hver:

• 1 rulle á 6 meter med nomineldiameter på 1/4 tomme.
• 1 rulle á 6 meter med nomineldiameter på 3/8 tomme.

Denne kombination af diametre er almindelig i mange direkte ekspansions-airconditionanlæg og gør det muligt at have de to nødvendige linjer til kølemiddelflowet mellem anlæggets enheder i ét og samme sæt, forudsat at målene stemmer overens med producentens specifikationer for klimaanlægget.

Kompatibel med kølemidlerne R32, R410A, R134a, R404a og R407c

Kronos Pipe-røret er beregnet til tilslutning af direkte ekspansionssystemer, der arbejder med forskellige kølemidler. Ifølge systemets tekniske datablad er det kompatibelt med:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Det kan også anvendes til transport af kølemiddel både i flydende og gasform inden for de tryk- og temperaturforhold, der er fastsat for systemet.

Kronos Pipe er ikke kompatibel med kølemidlet R22.

Flerlagskonstruktion med 7 lag

Kronos Pipe-røret anvender en 7-lags struktur, der er designet til at give mekanisk styrke, tæthed, isolering og beskyttelse mod de almindelige forhold i en køleinstallation.

Dets sammensætning omfatter:

• Indvendigt lag af langkædet polyamid.
• Beskyttende aluminiumsfilm med fire lag.
• Fletning af syntetisk fiber med høj trækstyrke.
• Mellemlag af polymer med høj barriereeffekt.
• Yderlag, der er modstandsdygtigt over for slid, UV-stråler og abrasion.
• Isolering af lukket-cellet ekspanderet polyethylenskum.
• Ydre beskyttelsesfilm af UV-bestandig polyethylen.

Denne konstruktion gør det muligt at bruge det samme rør både til at føre kølemidlet og til at have den nødvendige isolering omkring køleledningen.

Integreret isolering

Rørene i dette sæt er udstyret med en isolerende beklædning af lukket-cellet ekspanderet polyethylenskum. Dette lag bidrager til at begrænse varmeudvekslingen med omgivelserne og hjælper med at kontrollere dannelsen af kondens i installationen.

Det ydre lag har desuden beskyttelse mod UV-stråler, slid og abrasion, hvilket styrker beskyttelsen af røret under installation og drift.

Driftstemperatur og tryk

Kronos Pipe-systemet er udviklet til at arbejde inden for et bredt spænd af forhold i kølekredsløb. Dets driftstemperaturområde ligger mellem -30 og 110 grader Celsius, med kortvarige spidser på op til 130 grader Celsius.

Den tekniske dokumentation angiver anvendelsesforhold på op til 80 bar og oplyser, at systemet er testet ved 100 bar.

Tekniske data for 1/4 tommer rør

• Nomineldiameter: 1/4 tomme.
• Indvendig nomineldiameter: 5,2 millimeter.
• Udvendig nomineldiameter: 9,5 millimeter.
• Minimum bøjeradius: 65 millimeter.
• Omtrentlig vægt: 80 gram pr. meter.
• Længdevariation under arbejdstryk: cirka 1 procent.

Tekniske data for 3/8 tommer rør

• Nomineldiameter: 3/8 tomme.
• Indvendig nomineldiameter: 8,4 millimeter.
• Udvendig nomineldiameter: 13 millimeter.
• Minimum bøjeradius: 95 millimeter.
• Omtrentlig vægt: 125 gram pr. meter.
• Længdevariation under arbejdstryk: cirka 1 procent.

Testet til køleanvendelser

Kronos Pipe er udviklet specifikt til køle- og klimaanvendelser og er laboratorietestet for at kontrollere dets ydeevne under de tryk-, temperatur-, permeabilitets- og driftsforhold, der er typiske for denne type installationer.

Produktets tekniske dokumentation angiver EN 1736:2008 som referencestandard, vedrørende fleksible rørkomponenter anvendt i kølesystemer og varmepumper.

Hovedegenskaber ved Zimaklima Kronos Pipe 6002-6000

• Mærke: Zimaklima.
• Serie: Kronos Pipe.
• Reference: 6002-6000.
• Produkttype: isoleret fleksibelt kølerørssæt.
• Indhold: 2 ruller rør.
• Længde pr. rulle: 6 meter.
• Inkluderede diametre: 1/4 og 3/8 tomme.
• Anvendelse: køleforbindelse mellem enheder i direkte ekspansionssystemer.
• Kompatible kølemidler: R32, R410A, R134a, R404a og R407c.
• Kompatibilitet med R22: ikke kompatibel.
• Temperaturområde: fra -30 til 110 grader Celsius.
• Maksimal kortvarig temperatur: 130 grader Celsius.
• Anvendelsestryk: op til 80 bar.
• Angivet prøvetryk: 100 bar.
• Struktur: 7-lags flerlagsrør.
• Isolering: lukket-cellet ekspanderet polyethylenskum.
• Udvendig beskyttelse: modstandsdygtig over for slid, abrasion og UV-stråler.
• Referencestandard: EN 1736:2008.

En fleksibel løsning til køleforbindelser

Zimaklima Kronos Pipe-sættet i 1/4 og 3/8 tommer kombinerer i ét samlet sæt de to rørdimensioner, der er nødvendige til mange airconditioninstallationer, med 6 meter længde pr. diameter.

Dets flerlagsstruktur, integrerede isolering og høje fleksibilitet gør det lettere at udføre køleforløb, da det kan tilpasses kurver og retningsændringer under monteringen. Det er en løsning, der især er rettet mod klimaanlæg med moderne kølemidler som R32 og R410A, altid under overholdelse af de diametre, tryk og betingelser, som producenten af anlægget angiver.
