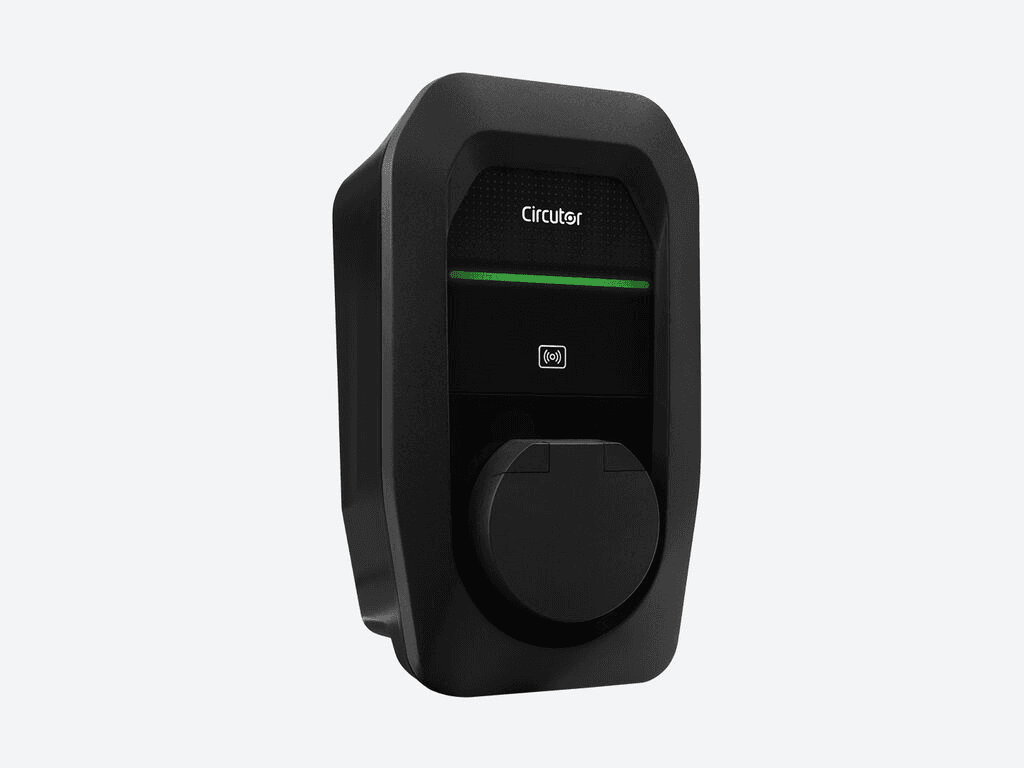

Trefaset 22 kW elbil oplader Circutor eHome 5 T2S32 TRI N

Den Circutor eHome 5 T2S32 TRI N elbiloplader, reference V25540, er en trefaset vægmonteret ladestation, der primært er designet til private garager og boligmiljøer. Den leverer en maksimal effekt på 22 kW ved 400 V og 32 A og er udstyret med en Type 2-base, så du kan bruge det kompatible ladekabel til det enkelte køretøj. Derudover har den WiFi- og Ethernet-forbindelse, RFID-læser, LED-indikator og registrering af 6 mA DC reststrøm.

eHome 5-serien er udviklet til at tilbyde intelligent styring af husholdningens energi. Med kompatibelt måleudstyr kan den automatisk tilpasse den effekt, der tildeles bilen, efter boligens forbrug og integreres med solcelleanlæg for at udnytte solproduktionen. Appen gør det desuden muligt at administrere, planlægge og overvåge opladningssessioner fra kompatible enheder.

Trefaset oplader op til 22 kW

Circutor V25540 er designet til en trefaset 3P + N + PE elinstallation og arbejder ved en nominel spænding på 400 V AC ±10 % med en frekvens på 50/60 Hz.

Den maksimale strøm er 32 A, hvilket muliggør levering af op til 22 kW effekt. Denne kapacitet gør det muligt at udnytte trefasede installationer med høj tilgængelig effekt og reducere opladningstiden sammenlignet med ladestandere med lavere effekt, forudsat at køretøjet kan acceptere 22 kW i vekselstrøm.

Den reelle ladeeffekt begrænses af den laveste værdi blandt den effekt, der er konfigureret i opladeren, den tilgængelige kapacitet i elinstallationen og den maksimale effekt, som bilens indbyggede lader kan acceptere.

Type 2-base

Reference V25540 har en Type 2-tilslutningsbase og ikke et fast kabel. For at oplade er det nødvendigt at bruge et kompatibelt Type 2-kabel mellem ladestanderen og køretøjet.

Denne løsning giver brugeren fleksibilitet, da ladekablet kan opbevares, når det ikke er i brug, og udskiftes uafhængigt af opladeren, hvis det bliver nødvendigt.

Type 2 er den standard, der er bredt anvendt i Europa til opladning af elbiler med vekselstrøm.

Opladning i Mode 3

Circutor eHome 5 oplader i Mode 3 via kommunikation mellem ladestanderen og køretøjet for korrekt styring af opladningsprocessen.

Den har én ladeudtag og er designet til at oplade en elbil eller plug-in hybrid, der er kompatibel med Type 2-tilslutning.

WiFi- og Ethernet-forbindelse

eHome 5 leveres som standard med WiFi og Ethernet, så den kan tilsluttes netværket og få adgang til avancerede funktioner til konfiguration, overvågning og styring.

Forbindelsen gør det lettere at fjernstyre opladningen og integrere opladeren i en intelligent boliginstallation.

Styring via eHome 5-appen

Circutor tilbyder en dedikeret app til eHome 5, som gør det muligt at autentificere brugere samt administrere og overvåge opladningssessioner.

Via appen kan du se oplysninger om opladningsstatus, få adgang til sessionshistorik, vælge driftsformer og foretage forskellige indstillinger på opladeren.

Den gør det også muligt at planlægge opladning, så du kan udnytte tidspunkter med mere fordelagtige elpriser eller perioder med højere solcelleproduktion.

Intelligent styring af tilgængelig effekt

Ved installation af den kompatible måler til dynamisk forbrugsjustering, som fås som tilbehør, kan eHome 5 automatisk tilpasse den effekt, der tildeles elbilen, ud fra boligens aktuelle forbrug.

Denne energibalancefunktion er udviklet til at reducere risikoen for at overskride den tilgængelige effekt, når andre husholdningsapparater eller elektriske enheder kører samtidig.

Når boligens forbrug falder, kan opladeren øge den tilgængelige effekt til køretøjet; hvis husholdningens behov stiger, kan den automatisk reducere effekten til opladningen.

Integration med solcelleanlæg

Circutor eHome 5 kan integreres med en solcelleinstallation via kompatible måleelementer.

Circutor tilbyder tre energistyringstilstande:

• Just Green: bruger udelukkende de tilgængelige solcelleoverskud til opladning.
• Smart Mix: kombinerer solcelleoverskud med energi fra elnettet og prioriterer solcelleproduktionen.
• Boost: bruger den maksimalt tilgængelige effekt for at prioritere opladningshastigheden.

Disse tilstande gør det muligt at tilpasse opladningen til forskellige prioriteter, fra maksimal egenforbrug af solenergi til maksimal effekt, når bilen skal oplades hurtigst muligt.

Kompatibel med enhver solcelleinverter

Circutor angiver, at solcellestyringen i eHome 5 er kompatibel med enhver inverter, da systemet styrer energien via måling af installationens elektriske strømme.

Det gør den velegnet både til eksisterende solcelleanlæg og til nye egenforbrugsprojekter.

Nettoafregning og energiplanlægning

eHome 5-platformen omfatter funktioner til energibalance og nettoafregning samt planlægning efter tidsrum og tilgængelig solenergi.

Disse funktioner gør det muligt bedre at koordinere bilens opladning med boligens samlede forbrug og solcelleanlæggets produktion.

Integreret RFID-læser

Opladeren har en RFID-læser, som gør det muligt at identificere og godkende brugere, før bestemte opladningssessioner påbegyndes.

Denne funktion er særligt praktisk i fælles parkeringsanlæg, delte garager eller steder, hvor det er nødvendigt at forhindre uautoriseret brug af opladeren.

Circutor angiver RFID-kompatibilitet med:

• ISO/IEC 14443 A/B.
• FeliCa.
• ISO/IEC 15693.

RFID-godkendelse kan også bruges på steder, hvor opladeren midlertidigt ikke har internetadgang.

Konfigurerbare adgangstilstande

eHome 5 gør det muligt at tilpasse godkendelsen af opladningen til installationstypen. I begrænsede konfigurationer kan en session startes med et forud registreret RFID-kort eller via appen.

Denne funktion giver større kontrol, når ladestanderen installeres i private eller semi-offentlige områder med forskellige brugere.

6 mA DC reststrømsbeskyttelse

Circutor V25540 har registrering af 6 mA DC reststrøm, en beskyttelse, der er specifikt relateret til opladning af elbiler.

Circutor angiver, at installationens beskyttelsessystem kan suppleres med en passende tavle for at give Type A fejlstrømsbeskyttelse, magnetotermisk beskyttelse og beskyttelse mod permanente og transiente overspændinger.

De nødvendige beskyttelser skal fastlægges under projektering og installation i overensstemmelse med gældende regler og producentens tekniske anvisninger.

LED-statusindikator

Forsiden af opladeren har en LED-indikator, som visuelt viser driftsstatus og opladningsprocessen.

Denne signalering gør det hurtigt at se, om opladeren er tilgængelig, godkendt, tilsluttet køretøjet eller i gang med en opladningssession.

IP55- og IK10-beskyttelse

Circutor eHome 5 V25540 har en IP55-beskyttelsesgrad mod støv og vand samt en mekanisk modstandsdygtighed på IK10 mod slag.

Disse egenskaber giver høj kapslingsbeskyttelse til de forventede installationsforhold, forudsat at producentens monteringsanvisninger følges.

Bredt driftstemperaturområde

Opladeren er beregnet til drift ved omgivelsestemperaturer mellem -30 og +50 °C.

Det angivne opbevaringstemperaturområde er -40 til +60 °C, mens den tilladte relative luftfugtighed ligger mellem 5 % og 95 % uden kondens.

Selvslukkende kabinet

Kabinettet er fremstillet af selvslukkende ABS-PC V0-plast, et materiale valgt for at give styrke og sikkerhed i et elektrisk apparat til fast installation.

Denne reference har en sort finish.

Kompakt vægmonteret design

eHome 5 har mål på kun 180 mm i bredden, 315 mm i højden og 115 mm i dybden.

Det kompakte format gør installationen lettere på vægge i private garager, fælles parkeringspladser og andre områder beregnet til opladning af elbiler.

Fastgørelsen sker ved vægmontering med trepunktsforankring. Circutor angiver en nettovægt på cirka 3,2 kg i den aktuelle produktdatablad.

Styring af op til to eHome 5-opladere

eHome 5-økosystemet gør det muligt at installere, konfigurere og styre op til to enheder samtidigt i samme hjem, inklusive installationer med solcelleintegration.

Denne mulighed er interessant i boliger med to elbiler eller hvor man ønsker at forberede installationen til en fremtidig udvidelse.

OCPP 1.6J-protokol

Circutors dokumentation for eHome 5-serien angiver kompatibilitet med kommunikationsprotokollen OCPP 1.6J, hvilket udvider mulighederne for kommunikation og styring af ladestanderen.

Tekniske egenskaber for Circutor V25540

• Mærke: Circutor.
• Serie: eHome 5.
• Model: eHome 5 T2S32 TRI N.
• Reference: V25540.
• Type: vægmonteret oplader til elbil.
• Primær anvendelse: hjemmeopladning og private parkeringsområder.
• Nettetype: trefaset.
• Konfiguration: 3P + N + PE.
• Nominel spænding: 400 V AC ±10 %.
• Frekvens: 50/60 Hz.
• Indgangsstrøm: 32 A.
• Maksimal udgangsstrøm: 32 A.
• Maksimal effekt: 22 kW.
• Opladningsmode: Mode 3.
• Antal udtag: 1.
• Tilslutningstype: Type 2-base.
• Fast ladekabel: nej.
• WiFi: ja.
• Ethernet: ja.
• Styringsapp: eHome 5.
• RFID-læser: ja.
• LED-indikator: ja.
• Integreret DC-fejlstrømsbeskyttelse: registrering af 6 mA DC.
• Dynamisk effektstyring: tilgængelig via kompatibel måler.
• Solcelleintegration: tilgængelig via kompatibel måler.
• Kompatibel med enhver solcelleinverter: ja.
• Just Green-tilstand: ja, med kompatibel solstyring.
• Smart Mix-tilstand: ja, med kompatibel solstyring.
• Boost-tilstand: ja.
• Opladningsplanlægning: ja.
• Energibalance: ja, med kompatibel konfiguration.
• Styring af op til 2 eHome 5: ja.
• OCPP-protokol: OCPP 1.6J.
• Beskyttelsesgrad: IP55.
• Slagfasthed: IK10.
• Driftstemperatur: -30 til +50 °C.
• Opbevaringstemperatur: -40 til +60 °C.
• Relativ luftfugtighed: 5-95 %, uden kondens.
• Kabinetmateriale: selvslukkende ABS-PC V0-plast.
• Montering: vægmonteret.
• Fastgørelse: vægforankring med 3 punkter.
• Mål: 180 x 315 x 115 mm.
• Nettovægt: cirka 3,2 kg.
• Finish: sort.

Standarder og direktiver

Circutor erklærer for denne reference overholdelse af forskellige standarder og direktiver, der gælder for opladningsudstyr til elbiler:

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Direktiv 2014/35/EU.
• Direktiv 2014/53/EU.
• Direktiv 2014/30/EU.
• RoHS 2011/65/EU.

Circutor eHome 5 trefaset oplader med Type 2-base

Circutor eHome 5 T2S32 TRI N V25540 er en komplet løsning til brugere med trefaset forsyning, som ønsker en hjemmeoplader på op til 22 kW med forbindelse og avancerede muligheder for energistyring.

Dens Type 2-base gør det muligt at bruge et separat ladekabel, mens WiFi, Ethernet, RFID-læser og eHome 5-appen gør det nemt at overvåge og styre opladningssessioner. Med kompatibelt måleudstyr kan den desuden dynamisk tilpasse effekten og udnytte overskud fra et solcelleanlæg via tilstandene Just Green, Smart Mix og Boost.

Takket være det kompakte format, IP55- og IK10-beskyttelse, sort finish og integration med hjemmets energistyringssystemer er Circutor V25540 særligt velegnet til daglig opladning af elbiler og plug-in hybrider i boliger, private garager og fælles parkeringsanlæg.
