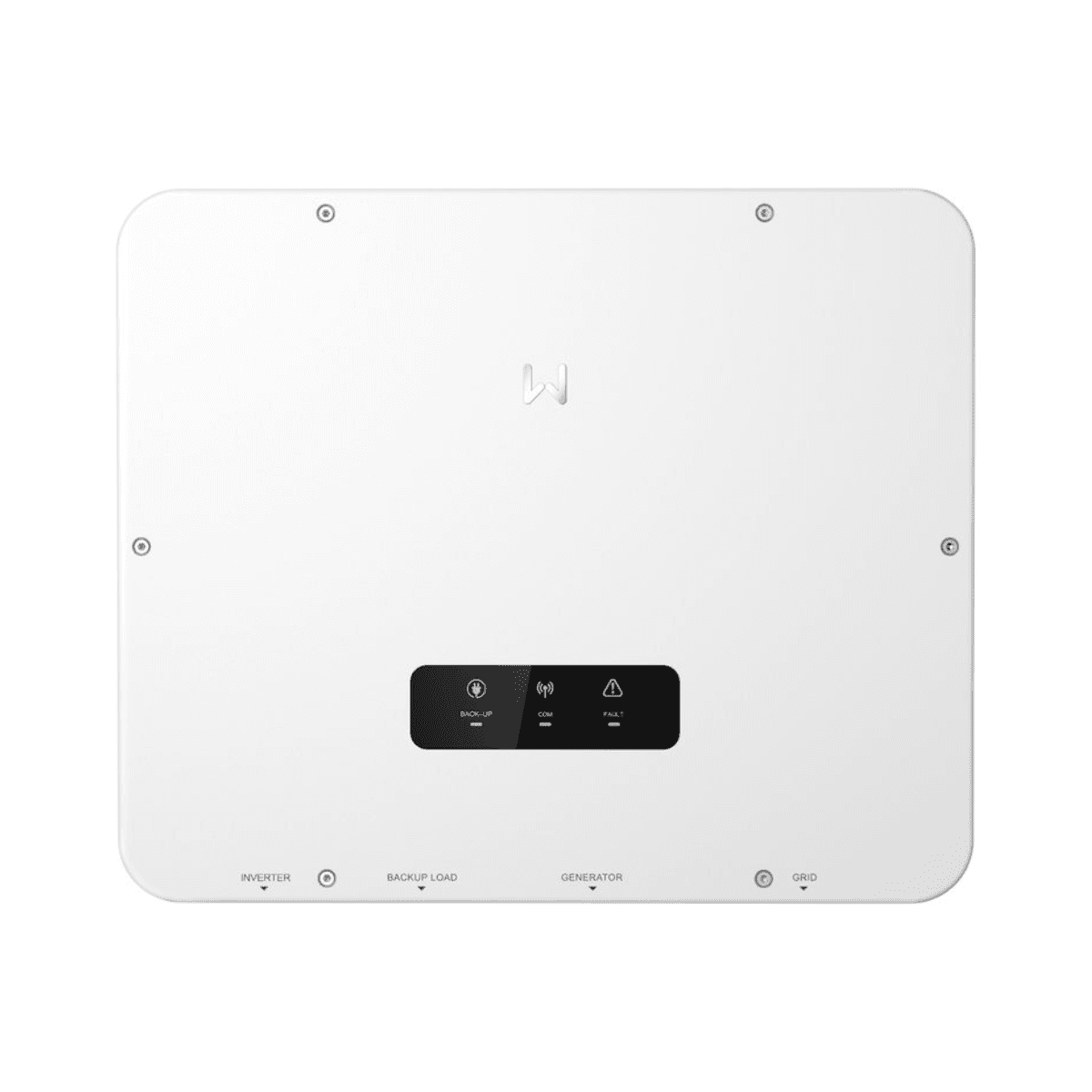

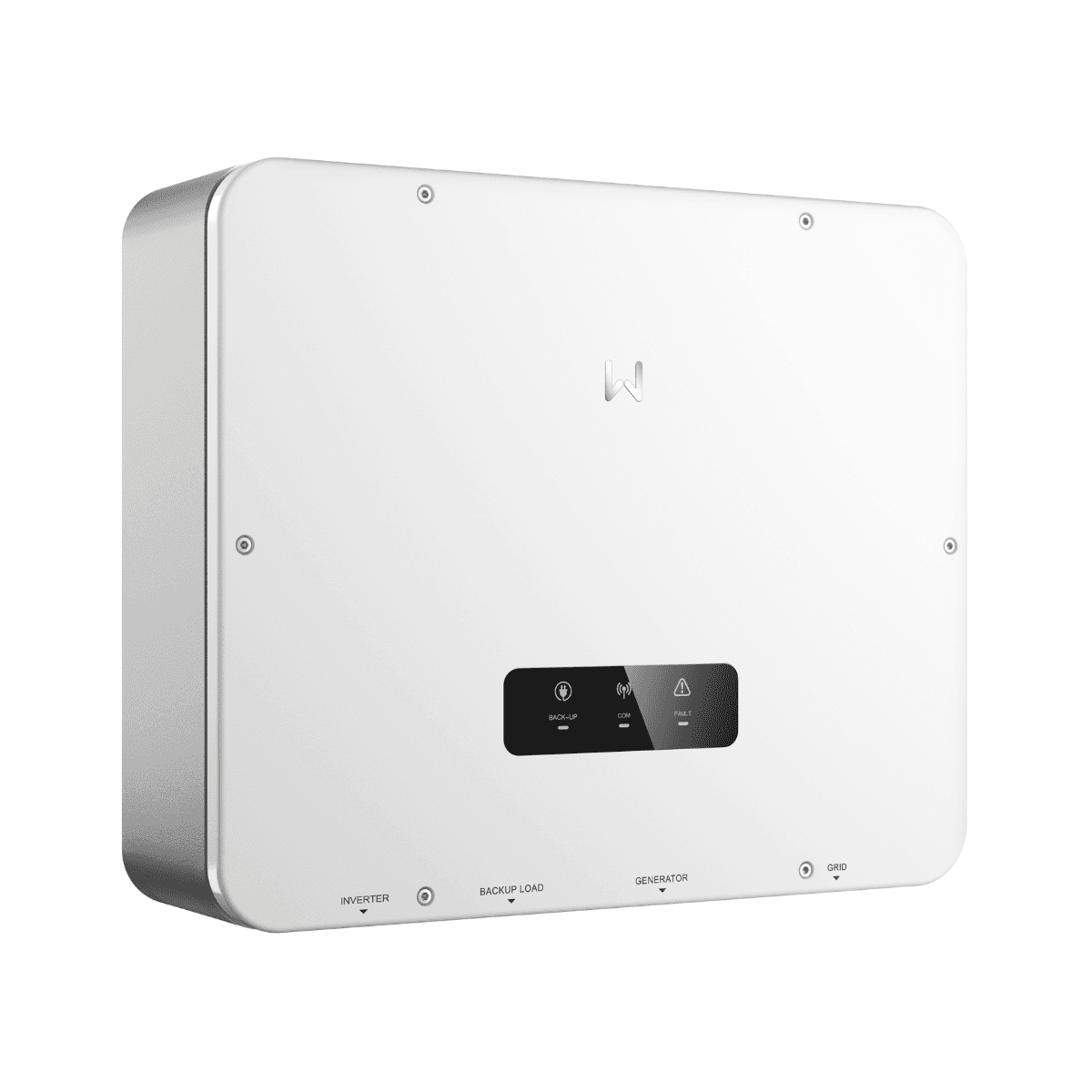

Pålidelig backupforsyning til energilagring GoodWe STS200-80-10

GoodWe STS200-80-10 er et statisk omskiftersystem, der er designet til at levere en pålidelig nødstrømforsyning i energilagringsinstallationer. Det arbejder sammen med kompatible GoodWe hybridinvertere for at styre overgangen mellem nettilsluttet drift og backup-tilstand, når der opstår en strømafbrydelse.

Med en nominel tilsyneladende effekt på 50 kilovoltampere, trefaset spænding på 380 eller 400 volt og en omskiftningstid på under 10 millisekunder gør STS det muligt at holde backup-belastninger forsynet via den tilgængelige energi i solpaneler og batterier. Det understøtter også integration af en generator og er forberedt til at håndtere høje belastninger som varmepumper og motorer.

Statisk omskiftersystem til energilagring

STS, eller statisk omskiftersystem, fungerer som et koblingselement mellem elnettet, hybridinverteren, backup-belastningerne og, når det indgår i installationen, en generator.

Når nettet fungerer normalt, kan systemet arbejde i nettilsluttet tilstand. Hvis der opstår et strømsvigt, skifter inverteren til backup-tilstand og opretholder forsyningen til kritiske belastninger ved hjælp af den tilgængelige energi i solcelleanlægget eller batterierne.

Når elnettet vender tilbage, gør systemet det muligt for inverteren at synkronisere igen og genoptage nettilsluttet drift.

Omskiftning på under 10 millisekunder

En af de vigtigste egenskaber ved GoodWe STS200-80-10 er dens omskiftningstid på under 10 millisekunder. Denne hurtige overførsel er designet til at minimere afbrydelsen mellem nettilsluttet drift og backup-tilstand.

Denne funktion er særligt vigtig i kommercielle installationer og andre anvendelser, hvor man ønsker at opretholde forsyningskontinuiteten til belastninger, der anses for essentielle.

Kompatibel med GoodWe ET40/50 hybridinvertere

Den gældende EMEA-dokumentation fra GoodWe angiver kompatibilitet for STS200-80-10 med GoodWe ET40/50 hybridinvertere.

Kommunikationen mellem STS og inverteren sker via RS485, hvilket gør det muligt at koordinere tilkobling, frakobling og overgang mellem de forskellige driftstilstande.

Nominel effekt på 50 kilovoltampere

Forbindelsen til inverteren er designet til en nominel tilsyneladende effekt på 50 kilovoltampere. Under normale nettilsluttede forhold har netsiden ligeledes en nominel tilsyneladende effekt på 50 kilovoltampere.

Ved en nominel spænding på 400 volt er den nominelle strøm 72,5 ampere. Når den nominelle udgangsspænding er 380 volt, angiver GoodWe en nominel strøm på 75,8 ampere.

Op til 55 kilovoltampere i backup-tilstand uden net

På udgangen til backup-belastninger leverer STS en nominel tilsyneladende effekt på 50 kilovoltampere.

Når installationen fungerer uden net, kan den maksimale backup-tilsyneladende effekt nå op på 55 kilovoltampere, hvilket giver ekstra kapacitet til at håndtere visse belastningsforhold.

Op til 138 kilovoltampere med nettet tilgængeligt

Når der er forsyning fra elnettet, understøtter backup-grænsefladen en maksimal tilsyneladende effekt på op til 138 kilovoltampere.

GoodWe angiver også en maksimal indgangseffekt på netporten på 138 kilowatt for energi købt fra nettet. Den maksimale strømforbrug på net- og backupsiden kan nå 200 ampere inden for de af producenten specificerede betingelser.

Klar til store belastninger

GoodWe STS200-80-10 er designet til at håndtere høje belastninger inden for de elektriske grænser, der er fastsat for udstyret.

GoodWe fremhæver specifikt anvendelse med belastninger som varmepumper og motorer med høj effekt, hvilket udvider anvendelsesmulighederne for energilagringssystemet i kommercielle installationer og krævende applikationer.

Integration med generator

Ud over at arbejde med elnettet og hybridinverteren har STS en grænseflade, der er klar til integration af en generator eller en kompatibel PV-inverter.

Denne mulighed gør det muligt at designe energisystemer med en ekstra produktionskilde for at øge installationens fleksibilitet og energitilgængelighed.

Op til 55 kilovoltampere på generatorindgangen

Forbindelsen til generatoren eller PV-inverteren har en nominel tilsyneladende effekt på 50 kilovoltampere og en maksimal tilsyneladende effekt på 55 kilovoltampere.

Den nominelle strøm er 72,5 ampere ved 400 volt. GoodWe angiver en nominel relæstrøm på generatorsiden på 90 ampere.

Trefaset spænding på 380 eller 400 volt

STS200-80-10 er designet til trefasede systemer med en nominel udgangsspænding på 380 eller 400 volt og konfiguration 3L/N/PE.

Den nominelle frekvens kan være 50 eller 60 hertz, med et tilladt frekvensområde mellem 45 og 65 hertz.

Den tekniske dokumentation angiver desuden et udgangsspændingsområde på 176 til 276 volt afhængigt af de af GoodWe angivne betingelser.

200 ampere netrelæ

Systemet er udstyret med et vekselstrømsrelæ med en nominel strøm på 200 ampere. Denne kapacitet gør det muligt at håndtere de høje strømme, der kan opstå i net- og backup-grænsefladen, når installationen fungerer tilsluttet elforsyningen.

På den side, der vedrører generatoren, har relæet en nominel strøm på 90 ampere.

IP65-beskyttelse til krævende installationer

GoodWe STS200-80-10 har en IP65-beskyttelsesgrad, som giver beskyttelse mod indtrængning af støv og vand inden for de betingelser, der er fastsat for denne klassificering.

Dets konstruktion gør det muligt at anvende det i forskellige installationsmiljøer, så længe GoodWes krav til placering, montering, ventilation og beskyttelse overholdes.

Bredt driftstemperaturområde

STS kan fungere ved omgivelsestemperaturer mellem -35 og 60 grader Celsius, hvilket muliggør anvendelse under et bredt spektrum af miljøforhold.

Den maksimale driftshøjde angivet af GoodWe er 4.000 meter.

Køling ved naturlig konvektion

Systemet anvender køling ved naturlig konvektion, så det ikke er afhængigt af ventilatorer til den normale køling.

Denne konfiguration reducerer antallet af bevægelige mekaniske dele og muliggør passiv drift af kølesystemet.

Vægmontering

GoodWe STS200-80-10 er designet til vægmontering. Det har dimensionerne 510 millimeter i bredde, 425 millimeter i højde og 156 millimeter i dybde.

Vægten er cirka 16,5 kilogram, så den overflade og de fastgørelseselementer, der anvendes ved monteringen, skal være egnede til sikkert at bære udstyret.

Kompakt design til kommercielle lagersystemer

På trods af at det håndterer netstrømme på op til 200 ampere og høje backup-effekter, har STS et kompakt format, der gør det lettere at integrere sammen med inverteren og de øvrige komponenter i energilagringsinstallationen.

Monteringen skal udføres i overensstemmelse med de afstande, orienteringer og installationskrav, der er defineret i producentens manual.

RS485-kommunikation med inverteren

Kommunikationen mellem det statiske omskiftersystem og den kompatible GoodWe-inverter sker via RS485.

Denne kommunikation gør det muligt at koordinere inverterens drift med netstatus, backup-udgangen og de øvrige energikilder, der er tilsluttet systemet.

Anvendelser af GoodWe STS200-80-10

STS er særligt rettet mod kommercielle energilagringssystemer og andre trefasede installationer, hvor der er behov for backup-forsyning.

Mulige anvendelser omfatter:

• Energilagringssystemer med GoodWe ET40/50 hybridinvertere.
• Solcelleinstallationer med batteri og backup-funktion.
• Kommercielle bygninger med kritiske belastninger.
• Installationer med varmepumper.
• Systemer med motorer med høj effekt.
• Installationer med hjælpegenerator.
• Systemer, der kræver hurtig overgang mellem net og backup.

Tekniske specifikationer for GoodWe STS200-80-10

• Mærke: GoodWe.
• Serie: STS.
• Reference: STS200-80-10.
• Produkttype: statisk omskiftersystem.
• Anvendelse: backup-forsyning til energilagringssystemer.
• Kompatibilitet angivet af GoodWe: ET40/50 hybridinvertere.
• Nominel udgangsspænding: 380 eller 400 volt.
• Elektrisk konfiguration: 3L/N/PE.
• Udgangsspændingsområde: mellem 176 og 276 volt.
• Nominel frekvens: 50 eller 60 hertz.
• Frekvensområde: mellem 45 og 65 hertz.
• Nominel tilsyneladende effekt på inverter-siden: 50 kilovoltampere.
• Nominel tilsyneladende effekt på netsiden: 50 kilovoltampere.
• Nominel tilsyneladende effekt til backup: 50 kilovoltampere.
• Maksimal tilsyneladende effekt uden net: 55 kilovoltampere.
• Maksimal tilsyneladende effekt med net: 138 kilovoltampere.
• Nominel tilsyneladende effekt på generator- eller PV-inverterporten: 50 kilovoltampere.
• Maksimal tilsyneladende effekt på generator- eller PV-inverterporten: 55 kilovoltampere.
• Nominel strøm ved 400 volt: 72,5 ampere.
• Nominel strøm ved 380 volt: 75,8 ampere.
• Nominel strøm for netrelæet: 200 ampere.
• Nominel strøm for generatorrelæet: 90 ampere.
• Omskiftningstid: under 10 millisekunder.
• Generatorintegration: ja.
• Kommunikation med inverteren: RS485.
• Køling: naturlig konvektion.
• Topologi: ikke-isoleret.
• Beskyttelsesgrad: IP65.
• Driftstemperatur: mellem -35 og 60 grader Celsius.
• Maksimal driftshøjde: 4.000 meter.
• Monteringstype: væg.
• Bredde: 510 millimeter.
• Højde: 425 millimeter.
• Dybde: 156 millimeter.
• Vægt: cirka 16,5 kilogram.
• Sikkerhedsstandarder: IEC 62109-1 og IEC 62109-2.
• Elektromagnetisk kompatibilitet: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 og EN 61000-6-4.

Hurtig og fleksibel backup til energilagringssystemer

GoodWe STS200-80-10 gør det muligt at integrere elnet, hybridinverter, backup-belastninger og generator i en løsning, der er designet til at opretholde energiforsyningens kontinuitet ved netfejl.

Dens omskiftningstid på under 10 millisekunder, nominelle effekt på 50 kilovoltampere, kapacitet på op til 55 kilovoltampere uden net og op til 138 kilovoltampere med nettet tilgængeligt, sammen med kompatibiliteten med GoodWe ET40/50-invertere, gør den til et centralt element i trefasede lagersystemer, der kræver pålidelig backup-forsyning.
