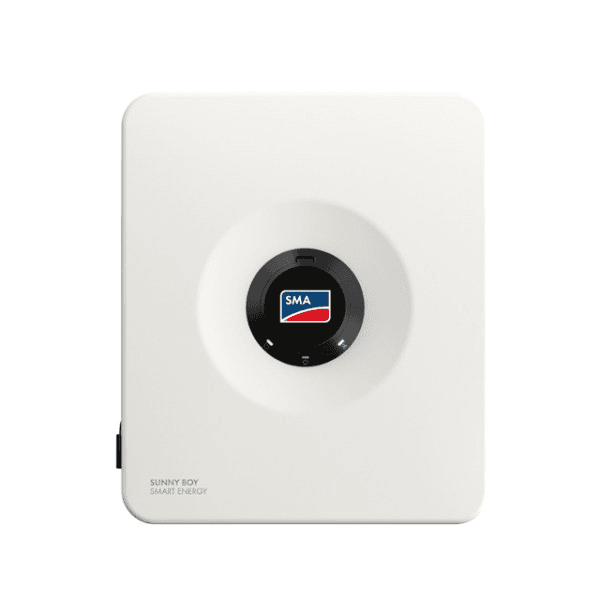

SMA Sunny Boy Smart Energy 6 kW enfaset hybrid solcelleinverter

Den hybride enfasede solinverter SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 integrerer i én enhed funktionerne som solcelleinverter og batteriinverter, så en bolig kan producere, lagre og styre solenergi. Den leverer en nominel udgangseffekt på 6.000 watt, har 3 uafhængige MPP-trackere og understøtter en installeret solcelleeffekt på op til 12.000 watt peak.

Tilslutningen til højvoltsbatterier gør det muligt at lagre overskydende solenergi og bruge den senere, hvilket øger udnyttelsen af den energi, som anlægget producerer. Derudover indeholder den avancerede funktioner til energistyring, produktionsoptimering, overvågning og nødstrøm og indgår i SMA Home Energy Solution-økosystemet.

To-i-en hybridinverter til solenergi og lagring

Sunny Boy Smart Energy kombinerer i én og samme enhed en solcelleinverter og en batteriinverter. Energien fra solmodulerne kan omdannes direkte til vekselstrøm til boligens forbrug eller sendes ud på elnettet, og den kan også bruges til at oplade et kompatibelt batteri.

Når installationen har brug for lagret energi, omdanner inverteren den jævnstrøm, som batteriet leverer, til vekselstrøm, der er kompatibel med elinstallationen.

SMA gør det muligt at bruge denne model som hybridinverter, solcelleinverter eller batteriinverter, hvilket giver fleksibilitet både til nye installationer og til forskellige energilagringskonfigurationer.

Nominel effekt på 6 kilowatt i enfaset drift

Modellen SBSE6.0-50 leverer en nominel aktiv effekt på 6.000 watt ved 230 volt og 50 hertz, med en maksimal tilsyneladende effekt på 6.000 voltampere.

Den nominelle AC-spænding er 230 eller 240 volt, med et driftsområde mellem 184 og 253 volt. Den nominelle udgangsstrøm er 26,1 ampere, og den maksimale strøm når op på 30 ampere.

Effektfaktoren er 1 ved nominel effekt og kan konfigureres inden for det område, som producenten har angivet, så den passer til kravene i elnettet.

Op til 12 kilowatt peak solcelleeffekt

Selv om den nominelle udgangseffekt er 6 kilowatt, understøtter Sunny Boy Smart Energy 6.0 en maksimal solcellemodul-effekt på 12.000 watt peak.

Denne kapacitet gør det muligt at overdimensionere solcellefeltet i forhold til inverterens nominelle effekt, en strategi der kan give højere produktion i perioder med lavere solindstråling og øge anlæggets årlige udnyttelse.

3 uafhængige MPP-trackere

Inverteren har 3 uafhængige trackere for maksimal effektpunkt, med én indgang pr. tracker. Denne konfiguration gør det lettere at installere modulgrupper med forskellige orienteringer, hældninger eller produktionsforhold.

Indgangene A og B kan konfigureres til parallel drift under de betingelser og firmwareversioner, som SMA angiver som kompatible.

Bredt PV-spændingsområde

• Maksimal solcelleeffekt: 12.000 watt peak.
• Maksimal indgangsspænding: 600 volt.
• Minimum indgangsspænding: 60 volt.
• Startspænding: 66 volt.
• MPP-sporingsområde: mellem 60 og 480 volt.
• Antal uafhængige MPP-trackere: 3.
• Antal indgange pr. MPP-tracker: 1.
• Maksimal brugbar strøm pr. indgang: 15 ampere.
• Maksimal kortslutningsstrøm pr. indgang: 30 ampere.
• Maksimal kortslutningsstrøm for alle indgange samlet: 60 ampere.

Tilslutning til højvoltsbatteri

SMA Sunny Boy Smart Energy har en separat indgang til litium-ion-batteri. Det understøttede spændingsområde ligger mellem 90 og 500 volt, så den er designet til kompatible højvoltslagersystemer.

SMA angiver, at der kun må anvendes batterier godkendt af producenten. Blandt de kompatible løsninger findes SMA Home Storage samt visse højvoltsbatterier fra andre producenter, som er opført på SMA’s aktuelle kompatibilitetsliste.

Hurtig opladning af batteriet

Batteriindgangen understøtter en maksimal lade- og afladningsstrøm på 30 ampere. For modellen SBSE6.0-50 når den maksimale ladeeffekt op på 10.000 watt, mens den angivne maksimale afladeeffekt er 6.316 watt.

• Batteritype: kompatibelt og godkendt litium-ion-batteri fra SMA.
• Antal uafhængige batteriindgange: 1.
• Batterispændingsområde: mellem 90 og 500 volt.
• Maksimal ladestrøm: 30 ampere.
• Maksimal afladningsstrøm: 30 ampere.
• Maksimal kortslutningsstrøm: 55 ampere.
• Maksimal ladeeffekt: 10.000 watt.
• Maksimal afladeeffekt: 6.316 watt.

Integreret nødstrøm

Sunny Boy Smart Energy har en funktion til manuel nødstrømsforsyning, som kan bruges under et strømsvigt i elnettet til at forsyne udvalgte forbrugere med energi fra batteriet og solcelleanlægget.

Nødstrømsudgangen leverer en nominel effekt på op til 3.680 watt ved 230 volt. Aktivering af denne tilstand sker manuelt og kræver, at elinstallationen er forberedt i henhold til SMA’s anvisninger.

Automatisk backup tilgængelig via tilbehør

Inverteren er også forberedt til at indgå i et automatisk backupsystem via kompatibelt SMA-tilbehør. Denne funktion kræver ekstra hardware og må ikke forveksles med den integrerede nødstrømsudgang.

I en kompatibel backupkonfiguration angiver SMA for inverteren en enfaset backup-nominel effekt på op til 7.300 watt, med midlertidig kapacitet over dette niveau ved visse belastningstoppe.

Tilgængeligt backup-tilbehør til serien omfatter løsninger som SMA Backup 1P og SMA Backup 3P, og valget bør ske ud fra installationens design.

Maksimal virkningsgrad på 98,1 procent

Sunny Boy Smart Energy opnår en maksimal virkningsgrad på 98,1 procent, hvilket gør det muligt at omdanne solenergi med lave elektriske tab.

Systemet anvender en transformerløs arkitektur og køling via naturlig konvektion, så der ikke er behov for ventilatorer under normal drift.

De typiske støjemissioner ligger på cirka 35 decibel, hvilket gør den velegnet til installation i boliger.

SMA ShadeFix til optimering af solproduktion

Inverteren har SMA ShadeFix, SMA’s integrerede teknologi til håndtering af skygger. Funktionen analyserer solcellefeltets adfærd og optimerer modulernes driftspunkt, når der er delvis skygge eller andre forhold, som påvirker produktionskurven.

Funktionen er integreret direkte i inverterens software og kræver ikke individuelle optimizere monteret på hvert modul for at udføre sin MPP-styring.

SMA ArcFix til detektering af elektriske lysbuer

Sunny Boy Smart Energy har SMA ArcFix, et system til detektering af elektriske lysbuer i jævnstrøm. Enheden overvåger solcelleanlægget og kan stoppe energitilførslen, når den registrerer forhold, der er forbundet med en lysbue.

Denne funktion er en del af SMA’s integrerede beskyttelser, som øger den operationelle sikkerhed i solcelleanlægget.

Integrerede elektriske beskyttelser

Inverteren har forskellige interne overvågnings- og beskyttelsessystemer til solcelleanlægget, batteriet og nettilslutningen.

• Afbryder på indgangssiden.
• Detektering af elektrisk lysbue via SMA ArcFix.
• Overvågning af jordfejl.
• Overvågning af elnettet.
• Beskyttelse mod omvendt polaritet i jævnstrøm.
• Kortslutningsrobusthed i vekselstrøm.
• Residualstrømsovervågningsenhed, følsom over for alle strømtyper.
• Elektrisk beskyttelsesklasse I.
• Overspændingskategori III på nettet.
• Overspændingskategori II på batteri og solcellefelt.

Den understøtter også ekstern tilføjelse af overspændingsbeskyttelse type II på jævnstrøm med overvågning via kompatible løsninger.

Overvågning og intelligent energistyring

SBSE6.0-50 har forskellige kommunikationsgrænseflader, som gør det muligt at overvåge solcelleproduktion, batteri og systemets energistrømme.

Den har Wi-Fi og Ethernet og kan integreres med platforme og enheder i SMA-økosystemet, herunder Sunny Portal powered by ennexOS, SMA Energy App, SMA 360° App, SMA Energy Meter og Sunny Home Manager.

Grænseflader og kommunikationsprotokoller

• Wi-Fi: integreret.
• Ethernet: integreret, med 2 porte.
• Kommunikation med batteri via CAN: integreret.
• RS-485: integreret.
• SMA Modbus og SunSpec: kompatibel.
• Modbus RTU: kompatibel.
• SMA Speedwire og Webconnect: kompatible.
• SMA Battery Interface: integreret.
• Digital udgang: 1 udgang via multifunktionsrelæ med SG Ready-funktion.

Kan fungere som System Manager

I installationer, der bruger en SMA Energy Meter, kan Sunny Boy Smart Energy fungere som System Manager og dermed være den centrale enhed til styring af boligens energi.

I denne konfiguration kan den styre systemets energistrømme, integrere solcelleproduktion og batteri samt håndtere op til 3 Sunny Boy Smart Energy-enheder med batteri i en kompatibel installation.

Når installationen har Sunny Home Manager, overtager denne enhed de centrale energistyringsfunktioner, og inverterne integreres som underordnede enheder.

Integration med varmepumpe og elektrisk mobilitet

SMA-økosystemet gør det muligt at integrere inverteren med andre energiforbrugere og -producenter i boligen, såsom varmepumper og ladeløsninger til elbiler.

Kombineret med de relevante energistyringskomponenter kan systemet koordinere den tilgængelige solenergi, lagringen og de forskellige forbrug for at øge den lokale udnyttelse af solcelleproduktionen.

IP65-beskyttelse til inde og ude

Inverteren har en IP65-beskyttelsesgrad i henhold til IEC 60529 og er designet til installation både indendørs og udendørs, så længe SMA’s monteringsbetingelser overholdes.

Driftstemperaturområdet er mellem -25 og 60 grader Celsius, med effektreduktion når de termiske forhold kræver det.

Den kan arbejde i en højde på op til 3.000 meter over havets overflade og tåler en relativ luftfugtighed på op til 100 procent inden for de af producenten definerede betingelser.

Mål og vægt

SMA Sunny Boy Smart Energy 6.0 har et kompakt format for en inverter, der integrerer både solcelleelektronik og batteristyring.

• Bredde: 500 millimeter.
• Højde: 586 millimeter.
• Dybde: 236 millimeter.
• Vægt: 17,5 kilogram.
• Køling: naturlig konvektion.
• Typiske støjemissioner: 35 decibel.
• Beskyttelsesgrad: IP65.

Tekniske egenskaber for SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50

• Mærke: SMA Solar.
• Serie: Sunny Boy Smart Energy.
• Reference: SBSE6.0-50.
• Produkttype: enfaset hybrid solinverter.
• Funktioner: solcelleinverter og batteriinverter.
• Nominel udgangseffekt: 6.000 watt.
• Maksimal tilsyneladende effekt: 6.000 voltampere.
• Nominel udgangsspænding: 230 eller 240 volt.
• AC-spændingsområde: mellem 184 og 253 volt.
• Nettet frekvens: 50 eller 60 hertz.
• Nominel udgangsstrøm: 26,1 ampere.
• Maksimal udgangsstrøm: 30 ampere.
• Maksimal virkningsgrad: 98,1 procent.
• Maksimal solcelleeffekt: 12.000 watt peak.
• Maksimal PV-spænding: 600 volt.
• MPP-spændingsområde: mellem 60 og 480 volt.
• Minimum indgangsspænding: 60 volt.
• Startspænding: 66 volt.
• Antal uafhængige MPP-trackere: 3.
• Maksimal brugbar strøm pr. PV-indgang: 15 ampere.
• Maksimal kortslutningsstrøm pr. indgang: 30 ampere.
• Separat batteriindgang: 1.
• Batteriteknologi: SMA-godkendt litium-ion.
• Batterispændingsområde: mellem 90 og 500 volt.
• Maksimal ladestrøm: 30 ampere.
• Maksimal afladningsstrøm: 30 ampere.
• Maksimal ladeeffekt for batteri: 10.000 watt.
• Maksimal afladeeffekt for batteri: 6.316 watt.
• Integreret nødstrøm: ja.
• Nominel nødstrømseffekt: 3.680 watt.
• Aktivering af nødstrøm: manuel.
• Automatisk backup: tilgængelig via kompatibel ekstra SMA-hardware.
• SMA ShadeFix: integreret.
• SMA ArcFix: integreret.
• Residualstrømsovervågning: integreret.
• Wi-Fi: integreret.
• Ethernet: integreret.
• Antal Ethernet-porte: 2.
• RS-485: integreret.
• CAN-kommunikation med batteri: integreret.
• Modbus: kompatibel.
• SMA Speedwire og Webconnect: kompatible.
• Digital udgang: 1 multifunktionsrelæ kompatibelt med SG Ready.
• Beskyttelsesgrad: IP65.
• Elektrisk beskyttelsesklasse: klasse I.
• Køling: naturlig konvektion.
• Topologi: transformerløs.
• Driftstemperatur: mellem -25 og 60 grader Celsius.
• Maksimal driftshøjde: 3.000 meter.
• Bredde: 500 millimeter.
• Højde: 586 millimeter.
• Dybde: 236 millimeter.
• Vægt: 17,5 kilogram.

Hybridinverter til at maksimere egetforbruget af solenergi

SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 samler solcelleproduktion, lagring og energistyring i én enfaset inverter. Dens 3 MPP-trackere gør det muligt at designe solcellefelter med forskellige orienteringer, mens kapaciteten til at tilslutte op til 12.000 watt peak moduler giver fleksibilitet i dimensioneringen af installationen.

Højvoltsbatteritilslutningen, den maksimale virkningsgrad på 98,1 procent, SMA ShadeFix- og SMA ArcFix-funktionerne, nødstrømmen og den integrerede tilslutning gør Sunny Boy Smart Energy til kernen i en boligsolcelleinstallation, der er klar til at udnytte både den øjeblikkelige solproduktion og den lagrede energi.
