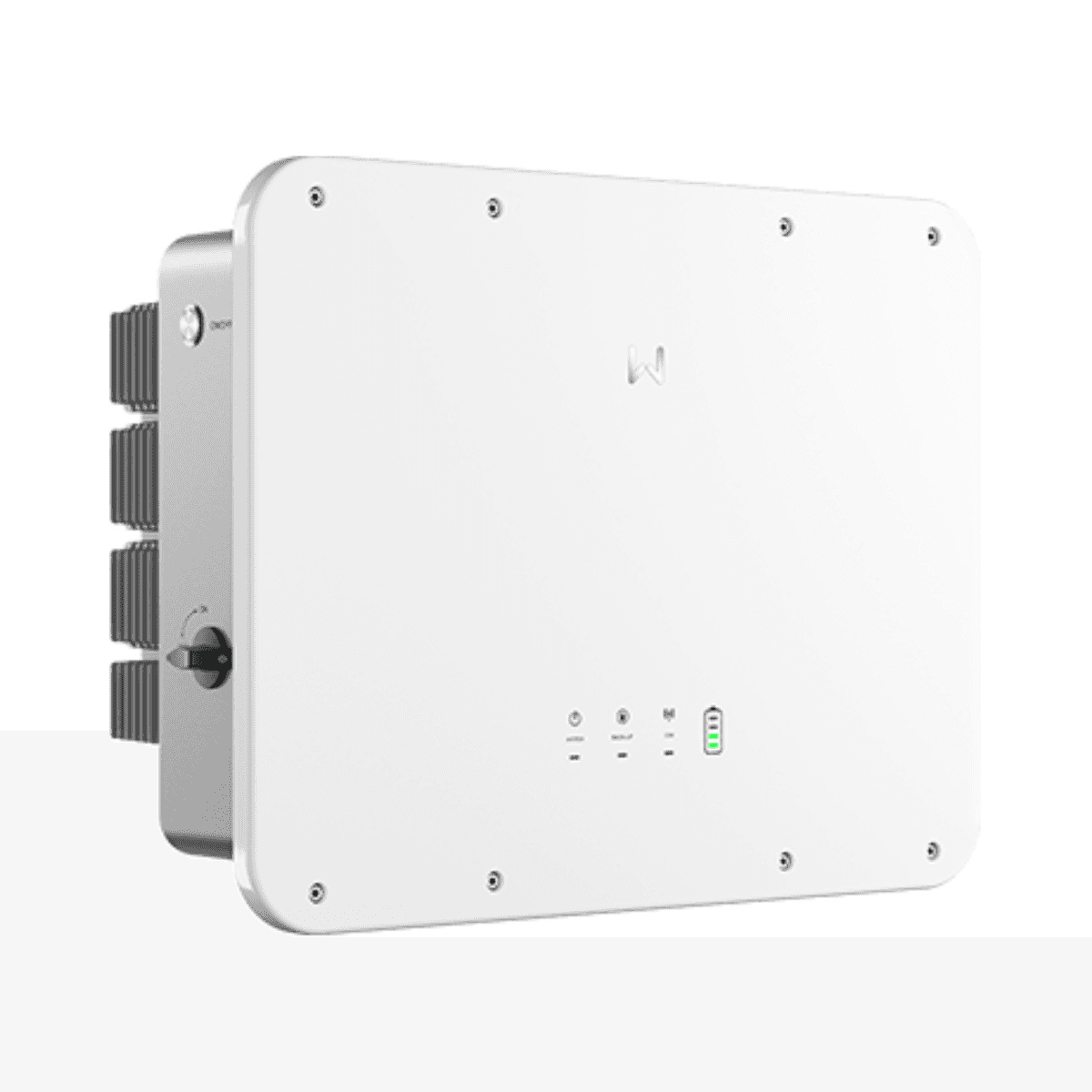

8 kW enfaset hybrid solcelleinverter 2 MPPT ES Uniq GoodWe GW8K-ES-C10

GoodWe GW8K-ES-C10 er en enfaset hybrid solinverter på 8 kW fra ES Uniq-serien, udviklet til private solcelleanlæg med energilagring. Den samler styringen af solproduktion, lavspændingsbatterier, husets forbrug, nettilslutning og en backup-udgang i én enhed for at holde udvalgte belastninger forsynet ved strømafbrydelse.

Denne 8 kW-version har 2 uafhængige MPPT-trackere, understøtter op til 16 kW PV-indgangseffekt og arbejder med 48 V lithium-ion- eller bly-syre-batterier. Den kraftige backup-udgang med UPS-lignende omskiftning på under 4 ms, mulighed for nettilsluttet eller off-grid drift samt parallelkobling af op til 6 invertere gør ES Uniq til en særdeles fleksibel løsning til anlæg med fokus på egetforbrug og større energiuafhængighed.

Enfaset hybrid inverter på 8 kW

GoodWe ES Uniq 8 kW leverer en nominel udgangseffekt på 8 kW og en nominel tilsyneladende effekt på 8 kVA. Ved nettilsluttet drift kan den nå en maksimal aktiv effekt og en maksimal tilsyneladende effekt på henholdsvis 8,8 kW og 8,8 kVA.

Den er designet til enfasede net på 220, 230 eller 240 V og arbejder ved nominelle frekvenser på 50 eller 60 Hz. Den maksimale udgangsstrøm til nettet når 40 A, og effektfaktoren kan justeres fra 0,8 kapacitiv til 0,8 induktiv.

2 MPPT for større fleksibilitet med solpaneler

GW8K-ES-C10 har 2 uafhængige MPPT-trackere, hvilket gør det muligt at opdele solcellefeltet i grupper med forskellige orienteringer, hældninger eller indstrålingsforhold.

I 8 kW-modellen understøtter den første MPPT to strings og en samlet maksimal strøm på 32 A, mens den anden har én indgang med en maksimal strøm på 16 A. Den maksimale strøm pr. string er 16 A.

Denne konfiguration er særligt nyttig i boliger med tage opdelt i forskellige tagflader, da de to PV-grupper kan søge deres maksimale effektpunkt uafhængigt af hinanden.

Op til 16 kW PV-indgangseffekt

GoodWe tillader tilslutning af op til 16 kW PV-effekt til 8 kW-modellen, svarende til en indgangsoversizing på 200% i forhold til inverterens nominelle effekt.

Den maksimale PV-indgangsspænding er 600 V, MPPT-arbejdsområdet går fra 60 til 550 V, den nominelle indgangsspænding er 360 V, og inverteren kan starte ved en startspænding på 58 V.

Dette brede dimensioneringsområde gør det muligt at designe anlæg, der bedre udnytter solproduktionen i perioder med moderat indstråling, så længe GoodWes maksimale spændings- og strømgrænser overholdes.

Kompatibel med 48 V lavspændingsbatterier

Som hybrid inverter har ES Uniq en dedikeret indgang til energilagring og er kompatibel med både lithium-ion- og egnede bly-syre-batterier.

Batteriets nominelle spænding er 48 V, og driftsområdet ligger mellem 40 og 60 V, med en startspænding på 44,2 V. Dette gør det muligt at anvende lavspændingslagringsløsninger, herunder kompatible GoodWe-batterier og andre modeller, der fremgår af producentens officielle kompatibilitetsliste.

GW8K-ES-C10 understøtter en maksimal kontinuerlig lade- og afladningsstrøm på 160 A, med en maksimal ladeeffekt på 8 kW og en maksimal afladeeffekt på 8,8 kW.

Backup-udgang med UPS-omskiftning under 4 ms

En af de vigtigste egenskaber ved GoodWe ES Uniq er backup-udgangen. Ved strømafbrydelse kan systemet hurtigt skifte til backup-drift for at holde udvalgte belastninger forsynet, så længe der er tilstrækkelig energi fra batteriet eller solcellefeltet.

GoodWe angiver en UPS-lignende omskiftningstid på under 4 ms for den aktuelle generation af ES Uniq-serien, hvilket minimerer afbrydelsen for enheder tilsluttet reserveudgangen.

Den nominelle tilsyneladende backup-effekt for 8 kW-modellen er 8 kVA. Uden nettilslutning kan den normalt levere op til 8,8 kVA og håndtere spidser på op til 16 kVA i 10 sekunder, hvilket letter forsyningen af belastninger med høje startstrømme.

Nettilsluttet og off-grid drift

Inverteren kan anvendes både i nettilsluttede installationer og i off-grid-konfigurationer. Denne fleksibilitet gør det muligt at designe systemer til almindeligt egetforbrug, anlæg med energibackup eller løsninger, der sigter mod større uafhængighed af elnettet.

ES Uniq-serien understøtter også mikronetdrift, hvilket udvider konfigurationsmulighederne for projekter, der skal håndtere forskellige energikilder og belastninger koordineret.

3-i-1 multifunktionsport

GoodWe har integreret en 3-i-1-port i ES Uniq-serien for at øge installationsfleksibiliteten. Denne grænseflade kan bruges til at integrere en generator, styre intelligente belastninger eller tilslutte en kompatibel nettilsluttet PV-inverter, afhængigt af den valgte konfiguration.

I 8 kW-modellen understøtter generatorindgangen en nominel tilsyneladende effekt på 8 kVA og en maksimal tilsyneladende effekt på 8,8 kVA.

Parallelkobling af op til 6 invertere

ES Uniq-serien gør det muligt at parallelkoble op til 6 invertere både ved nettilsluttet drift og i off-grid-tilstand. Denne funktion gør det nemt at udvide systemets effekt, når energibehovet vokser.

Muligheden for parallel drift gør det også muligt at etablere modulære installationer, hvor den oprindelige effekt senere kan øges med kompatibelt udstyr.

Effektivitet og maksimal effektsporing

GoodWe ES Uniq 8 kW opnår en maksimal virkningsgrad på 97,6% og en europæisk virkningsgrad på 96,2%. Den maksimale virkningsgrad i processen mellem batteri og net er 95,5%.

MPPT-systemet har en virkningsgrad på 99,9%, hvilket sikrer præcis sporing af det tilgængelige maksimale effektpunkt i de tilsluttede PV-strings.

Integrerede beskyttelser til installationen

GoodWe udstyrer denne inverter med forskellige beskyttelses- og overvågningssystemer, der er beregnet til at overvåge både solcellefeltet og systemets elektriske tilslutning.

• Strømovervågning pr. PV-string: integreret.
• Detektion af PV-isolationsmodstand: integreret.
• Overvågning af reststrøm: integreret.
• Beskyttelse mod omvendt DC-polaritet: integreret.
• Anti-islanding-beskyttelse: integreret.
• Beskyttelse mod AC-overstrøm: integreret.
• Beskyttelse mod AC-kortslutning: integreret.
• Beskyttelse mod AC-overspænding: integreret.
• DC-afbryder: integreret.
• Beskyttelse mod DC-overspænding: Type III.
• Beskyttelse mod AC-overspænding: Type III.
• AFCI: integreret i henhold til gældende EMEA-datablad.
• Fjernnedlukning: integreret.
• Hurtig nedlukning: valgfri.

AFCI til detektion af elektriske lysbuer

Den aktuelle EMEA-dokumentation for ES Uniq omfatter AFCI til detektion af lysbuefejl i PV-kredsløbet. Denne teknologi er udviklet til at identificere forhold forbundet med elektriske lysbuer og reagere på systemet for at øge installationens sikkerhed.

WiFi, LAN, Bluetooth og RS485

GoodWe GW8K-ES-C10 har forskellige grænseflader til overvågning og kommunikation. Den er udstyret med RS485 samt WiFi-, LAN- og Bluetooth-forbindelse, så inverteren kan integreres i GoodWes kompatible energistyringsværktøjer.

De understøttede kommunikationsprotokoller omfatter Modbus RTU og Modbus TCP. Kommunikation med batteristyringssystemet BMS sker via CAN.

LCD-skærm og app-styring

Inverteren har en LCD-skærm, der gør det nemt at aflæse og konfigurere systemet lokalt. Den giver også adgang via WLAN og en kompatibel app til overvågning af installationen og forskellige justeringer.

Via GoodWes overvågningsøkosystem kan man se installationens vigtigste energistrømme, herunder solproduktion, lagring, forbrug og samspil med elnettet.

IP66-beskyttelse til alsidig installation

ES Uniq har en IP66-beskyttelsesklasse, som giver høj modstandsdygtighed over for indtrængning af støv og vand. Den er designet til vægmontering og kan anvendes både indendørs og på egnede udendørs placeringer, så længe GoodWes angivne betingelser overholdes.

Driftstemperaturområdet er fra -35 til +60 °C, den relative luftfugtighed kan være op til 95%, og den maksimale installationshøjde er 3.000 meter.

Intelligent køling

Modellen anvender et intelligent ventilationsbaseret kølesystem. Den termiske styring tilpasser inverterens køling til driftsforholdene og hjælper med at holde komponenterne inden for det planlagte temperaturområde.

Tekniske specifikationer for GoodWe GW8K-ES-C10

• Mærke: GoodWe.
• Handelsreference: GW8K-ES-C10.
• EMEA-reference for tilsvarende model: GW8000-ES-C10.
• Serie: ES Uniq.
• Type: hybrid solinverter.
• Net: enfaset.
• Nominel udgangseffekt: 8 kW.
• Nominel tilsyneladende effekt til net: 8 kVA.
• Maksimal aktiv effekt: 8,8 kW.
• Maksimal tilsyneladende effekt til net: 8,8 kVA.
• Nominel udgangsspænding: 220 / 230 / 240 V.
• Nominel frekvens: 50 / 60 Hz.
• Maksimal udgangsstrøm til net: 40 A.
• Effektfaktor: ca. 1, justerbar fra 0,8 kapacitiv til 0,8 induktiv.
• Maksimal total harmonisk forvrængning: <3%.
• Antal MPPT: 2.
• Strings pr. MPPT: 2 / 1.
• Maksimal PV-indgangseffekt: 16 kW.
• PV-oversizing: op til 200%.
• Maksimal PV-spænding: 600 V.
• MPPT-arbejdsområde: 60-550 V.
• PV-startspænding: 58 V.
• Nominel PV-spænding: 360 V.
• Maksimal indgangsstrøm pr. MPPT: 32 / 16 A.
• Maksimal strøm pr. string: 16 A.
• Maksimal kortslutningsstrøm pr. MPPT: 48 / 24 A.
• Batteritype: lithium-ion / bly-syre.
• Nominel batterispænding: 48 V.
• Batterispændingsområde: 40-60 V.
• Batteristartspænding: 44,2 V.
• Antal batteriindgange: 1.
• Maksimal kontinuerlig ladestrøm: 160 A.
• Maksimal kontinuerlig afladningsstrøm: 160 A.
• Maksimal batteriladeeffekt: 8 kW.
• Maksimal batteriafladeeffekt: 8,8 kW.
• Nominel backup-effekt: 8 kVA.
• Maksimal backup-effekt uden net: 8,8 kVA.
• Backup-effektspids: op til 16 kVA i 10 s.
• Omskiftningstid til backup: <4 ms.
• Nominel generatorindgangseffekt: 8 kVA.
• Maksimal generatorindgangseffekt: 8,8 kVA.
• Maksimal virkningsgrad: 97,6%.
• Europæisk virkningsgrad: 96,2%.
• Maksimal batteri-til-net virkningsgrad: 95,5%.
• MPPT-virkningsgrad: 99,9%.
• Kommunikation med BMS: CAN.
• Kommunikation: RS485, WiFi, LAN og Bluetooth.
• Protokoller: Modbus RTU og Modbus TCP.
• Brugergrænseflade: LCD, WLAN og app.
• AFCI: integreret i henhold til gældende EMEA-datablad.
• Fjernnedlukning: integreret.
• Hurtig nedlukning: valgfri.
• Beskyttelse mod DC-overspænding: Type III.
• Beskyttelse mod AC-overspænding: Type III.
• Beskyttelsesklasse: IP66.
• Køling: intelligent ventilation.
• Driftstemperatur: -35 til +60 °C.
• Maksimal relativ luftfugtighed: 95%.
• Maksimal højde: 3.000 m.
• Topologi: uden isolation.
• Montering: vægmonteret.
• Mål: 560 x 444,5 x 226 mm.
• Vægt: 27 kg.
• Parallel drift: op til 6 kompatible invertere.
• Mikronetdrift: ja.

Hybrid inverter til egetforbrug og lagring

GoodWe GW8K-ES-C10 kombinerer en enfaset effekt på 8 kW med lagring via 48 V-batterier, to MPPT og en PV-indgang på op til 16 kW. Disse egenskaber gør det muligt at konfigurere egetforbrugsanlæg, der kan lagre overskydende solenergi til brug, når PV-produktionen ikke dækker husets behov.

Den kraftige backup-udgang, omskiftningstiden på under 4 ms, integrationen af generator og intelligente belastninger, muligheden for at tilslutte op til seks invertere i parallel og mikronetdrift udvider mulighederne betydeligt i forhold til en konventionel solcelleinverter.

Med IP66-beskyttelse, AFCI, WiFi/LAN/Bluetooth-forbindelse, LCD-skærm og bred kompatibilitet med lavspændingsbatterier er GoodWe ES Uniq 8 kW en særligt komplet løsning til private projekter, der ønsker at kombinere solproduktion, lagring, nødstrøm og intelligent energistyring.

Vigtigt: Batteriet, solcellemodulerne, eksterne beskyttelser og øvrige komponenter i installationen skal være kompatible med inverteren og dimensioneres i overensstemmelse med GoodWes specifikationer og gældende lovgivning. For tredjepartsbatterier skal producentens aktuelle kompatibilitetsliste konsulteres.
