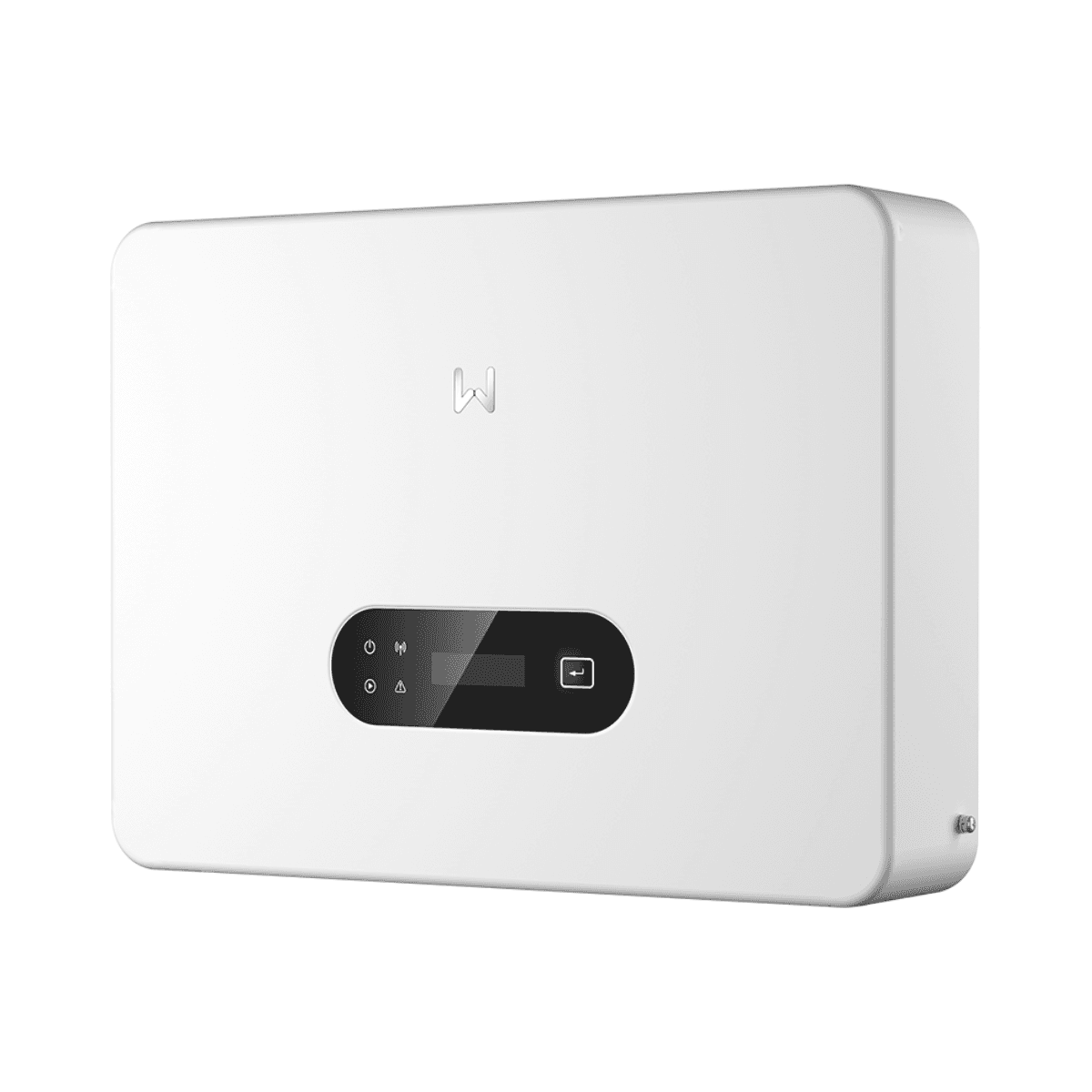

8,5 kW enfaset solcelleinverter med 3 MPPT GoodWe GW8.5K-MS-G40

GoodWe GW8.5K-MS-G40 enfasede solinverter er en 8,5 kW string-inverter, der tilhører fjerde generation af MS G4-serien. Den er særligt udviklet til boliginstallationer med solceller, som kræver høj effekt og fleksibilitet i panelkonfigurationen, og den har 3 uafhængige MPPT-trackere med én PV-indgang pr. MPPT.

Takket være 20 A maksimal strøm pr. MPPT, kompatibilitet med en PV-overdimensionering på op til 200% og en maksimal virkningsgrad på 97,9% er GW8.5K-MS-G40 klar til at arbejde med moderne solcellemoduler med høj effekt. Designet fuldendes af IP66-beskyttelse, naturlig konvektionskøling og et lydniveau under 30 dB.

Monofaset 8,5 kW inverter med 3 MPPT

GoodWe GW8.5K-MS-G40 leverer en nominel og maksimal udgangseffekt på 8.500 W med en maksimal tilsyneladende effekt på 8.500 VA. Den er designet til enfasede elnet på 220, 230 eller 240 V og arbejder ved en nominel frekvens på 50 eller 60 Hz.

Et af dens vigtigste styrkepunkter er de 3 uafhængige MPPT-trackere. Hver MPPT understøtter én PV-streng, hvilket gør det muligt at opdele solcelleanlægget i op til tre grupper med forskellige driftsforhold.

Denne arkitektur er særligt interessant på tage med flere orienteringer, forskellige hældninger eller områder med forskellige indstrålingsforhold, da hver streng har sin egen sporing af maksimal effektpunkt.

20 A maksimal strøm pr. MPPT

Hver af de tre MPPT'er understøtter en maksimal indgangsstrøm på 20 A og en maksimal kortslutningsstrøm på 26 A. Disse specifikationer forbedrer kompatibiliteten med nutidige solcellemoduler med høj effekt og strøm.

Den maksimale PV-indgangsspænding er 600 V, mens MPPT-arbejdsområdet ligger mellem 40 og 560 V. Startspændingen er kun 50 V, og den nominelle indgangsspænding når 360 V.

PV-overdimensionering på op til 200%

GoodWe angiver for MS G4-serien en PV-overdimensionering på op til 200%. Denne funktion gør det muligt at tilslutte en større modul-effekt end inverterens nominelle udgangseffekt, så længe spændinger, strømme og øvrige elektriske grænser fastsat af producenten overholdes.

Overdimensionering af solcellefeltet kan hjælpe med at øge antallet af timer, hvor inverteren arbejder tæt på sin optimale effekt, især i perioder med lav indstråling, tidlige morgentimer eller sene eftermiddagstimer.

Maksimal virkningsgrad på 97,9%

GW8.5K-MS-G40 opnår en maksimal virkningsgrad på 97,9% og en europæisk virkningsgrad på 97,3%, hvilket gør det muligt effektivt at omdanne den jævnstrøm, der kommer fra panelerne, til brugbar vekselstrøm til installationen.

Den maksimale udgangsstrøm er 38,7 A. Effektfaktoren er cirka 1 og kan justeres mellem 0,8 kapacitiv og 0,8 induktiv. Den maksimale totale harmoniske forvrængning angivet af GoodWe er under 3%.

Integrerede beskyttelser til solcelleanlægget

GoodWe udstyrer GW8.5K-MS-G40 med forskellige beskyttelses- og overvågningsfunktioner både på jævnstrøms- og vekselstrømssiden.

• Strømovervågning pr. PV-streng: integreret.
• Detektion af PV-isolationsmodstand: integreret.
• Overvågning af reststrøm: integreret.
• Beskyttelse mod omvendt DC-polaritet: integreret.
• Anti-islanding-beskyttelse: integreret.
• Beskyttelse mod AC-overstrøm: integreret.
• Beskyttelse mod AC-kortslutning: integreret.
• Beskyttelse mod AC-overspænding: integreret.
• DC-afbryder: integreret.
• Beskyttelse mod DC-overspænding: SPD type II.
• Beskyttelse mod AC-overspænding: SPD type II.
• Fjernnedlukning: integreret.
• AFCI: tilgængelig som ekstraudstyr.

Valgfri AFCI 3.0 med buedetektion

MS G4-serien kan som ekstraudstyr udstyres med AFCI 3.0, en funktion til detektion og afbrydelse af elektriske buer på jævnstrømssiden. GoodWe anvender kunstig intelligens-assisteret teknologi til at identificere situationer, der er forenelige med en bue, og reagere på systemet.

Denne funktion giver en ekstra sikkerhedsløsning til installationer, hvor der kræves beskyttelse mod visse buefejl i solcellefeltet.

WiFi, LAN, Bluetooth, RS485 og 4G

GoodWe GW8.5K-MS-G40 tilbyder forskellige kommunikationsmuligheder til overvågning og integration af installationen. Databladet omfatter RS485-, WiFi-, LAN-, Bluetooth- og 4G-grænseflader, afhængigt af konfiguration og anvendt tilbehør.

Kommunikationsprotokollen er Modbus RTU kompatibel med SunSpec. Enheden bruger LED-indikatorer og understøtter valgfri LCD-skærm samt styring via WLAN og en kompatibel app.

Klar til parallelle installationer

MS G4-serien kan anvendes i blandede parallelinstallationer sammen med GoodWe DNS G4-invertere via det intelligente kommunikationsmodul EzLink3000.

Denne mulighed gør det lettere at udvide solcelleanlæg modulært, når der er behov for at øge den installerede effekt, samtidig med at man bevarer en kompatibel GoodWe-inverterarkitektur.

Støjsvag drift uden ventilatorer

GW8.5K-MS-G40 anvender køling via naturlig konvektion. Da den ikke er afhængig af ventilatorer til sin normale køling, angiver GoodWe en lydemission på under 30 dB.

Denne egenskab er særligt velegnet til boliginstallationer, hvor inverteren kan placeres tæt på beboede områder. Enhedens natlige forbrug er under 1 W.

IP66-beskyttelse

Kabinettet har en beskyttelsesgrad på IP66, hvilket giver høj modstandsdygtighed over for indtrængning af støv og vand. Dette øger fleksibiliteten ved valg af inverterens placering, så længe GoodWes monteringsanvisninger og afstandskrav følges.

Driftstemperaturområdet ligger mellem -25 og +60 °C, og den relative luftfugtighed kan være fra 0 til 100%. Den maksimale driftshøjde angivet af producenten er 4.000 meter.

Kompakt og let design

Med målene 493 x 365 x 187 mm og en vægt på 16 kg tilbyder GoodWe GW8.5K-MS-G40 et kompakt format i betragtning af dens effekt på 8,5 kW og tre MPPT-trackere.

DC-indgangene bruger MC4-stik, der er kompatible med kabeltværsnit på 4 til 6 mm². AC-tilslutningen bruger et Plug & Play-system, der understøtter en maksimal ledertværsnit på 16 mm².

Tekniske specifikationer for GoodWe GW8.5K-MS-G40

• Mærke: GoodWe.
• Reference: GW8.5K-MS-G40.
• Serie: MS G4.
• Type: string-solcelleinverter.
• Net: enfaset.
• Nominel udgangseffekt: 8.500 W.
• Maksimal aktiv effekt: 8.500 W.
• Nominel tilsyneladende effekt: 8.500 VA.
• Maksimal tilsyneladende effekt: 8.500 VA.
• Nominel udgangsspænding: 220 / 230 / 240 V, L/N/PE.
• Udgangsspændingsområde: 160-270 V, afhængigt af lokal standard.
• Nominel frekvens: 50/60 Hz.
• Maksimal udgangsstrøm: 38,7 A.
• Effektfaktor: cirka 1, justerbar mellem 0,8 kapacitiv og 0,8 induktiv.
• Total harmonisk forvrængning: <3%.
• Antal MPPT: 3.
• Antal strings pr. MPPT: 1.
• Maksimal PV-indgangsspænding: 600 V.
• MPPT-arbejdsområde: 40-560 V.
• Startspænding: 50 V.
• Nominel indgangsspænding: 360 V.
• Maksimal indgangsstrøm pr. MPPT: 20 A.
• Maksimal kortslutningsstrøm pr. MPPT: 26 A.
• PV-overdimensionering: op til 200% ifølge GoodWe.
• Maksimal virkningsgrad: 97,9%.
• Europæisk virkningsgrad: 97,3%.
• Køling: naturlig konvektion.
• Lydemission: <30 dB.
• Natforbrug: <1 W.
• Beskyttelsesgrad: IP66.
• Driftstemperatur: -25 til +60 °C.
• Relativ luftfugtighed: 0-100%.
• Maksimal højde: 4.000 m.
• Topologi: uden isolation.
• Kommunikation: RS485, WiFi, LAN, Bluetooth og 4G.
• Protokol: Modbus RTU kompatibel med SunSpec.
• Grænseflade: LED, valgfri LCD og WLAN + app.
• Beskyttelse mod DC-overspænding: SPD type II.
• Beskyttelse mod AC-overspænding: SPD type II.
• AFCI: valgfri.
• DC-afbryder: integreret.
• Mål: 493 x 365 x 187 mm.
• Vægt: 16 kg.
• DC-stik: MC4 til kabler på 4-6 mm².
• AC-stik: Plug & Play til leder op til 16 mm².

Særligt velegnet til tage med flere orienteringer

De tre uafhængige MPPT-trackere gør GoodWe GW8.5K-MS-G40 særligt velegnet til installationer, hvor solcellepanelerne skal fordeles på forskellige tagflader, orienteringer eller hældninger. Hver streng kan have uafhængig sporing for at optimere sit driftspunkt.

Dens 8,5 kW enfasede effekt, 20 A pr. MPPT, PV-overdimensionering på op til 200%, maksimal virkningsgrad på 97,9%, IP66-beskyttelse og brede kommunikationsmuligheder gør GW8.5K-MS-G40 til en komplet løsning til kraftige boliginstallationer med solenergi.

Vigtigt: dimensioneringen af strings og den tilsluttede PV-effekt skal altid overholde de spændinger, strømme og øvrige grænser, som GoodWe har fastsat, samt gældende regler for installationen.
