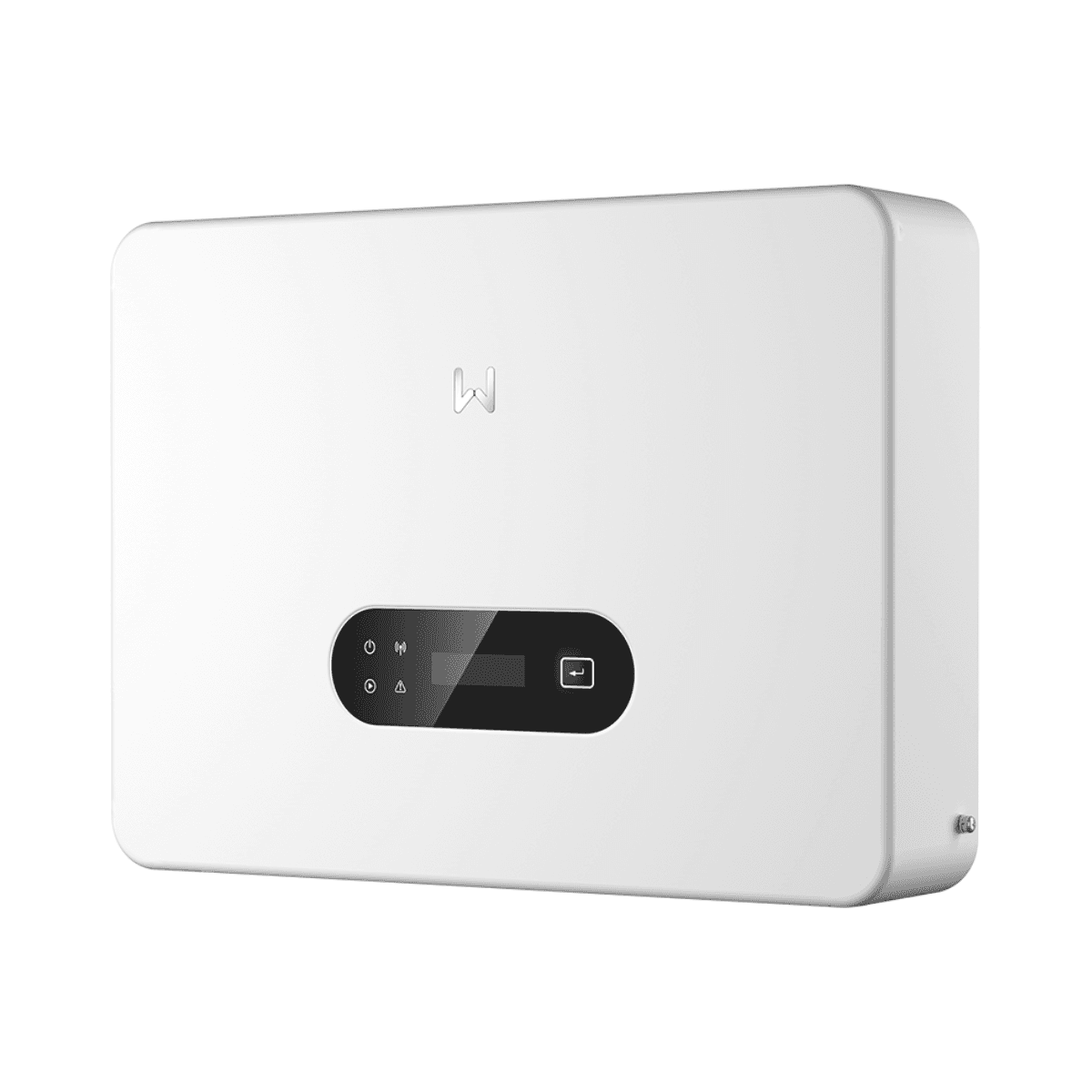

10 kW enfaset solcelleinverter med 3 MPPT GoodWe GW10K-MS-G40

GoodWe GW10K-MS-G40 enfasede inverter er en 10 kW string-inverter, der tilhører fjerde generation af MS G4-serien. Den er særligt udviklet til private solcelleanlæg og har 3 uafhængige MPPT-trackere, som giver stor fleksibilitet til at fordele panelerne på forskellige orienteringer, hældninger eller områder med forskellige indstrålingsforhold.

Dens arkitektur understøtter op til 20 A indgangsstrøm pr. MPPT, er kompatibel med moderne højeffektive solcellemoduler og muliggør en solcelle-overdimensionering på op til 200 % ifølge GoodWe. Dertil kommer en maksimal virkningsgrad på 97,9 %, naturlig konvektionskøling, IP66-beskyttelse og et lydniveau under 30 dB.

10 kW enfaset inverter med 3 MPPT

GoodWe GW10K-MS-G40 leverer en nominel udgangseffekt på 10.000 W og er designet til enfasede net på 220, 230 eller 240 V. Dens største fordel i forhold til invertere med én eller to maksimal-effekt-trackere er de 3 uafhængige MPPT'er, hver med kapacitet til én solcellestreng.

Denne konfiguration gør det lettere at designe anlæg med komplekse tage, forskellige modulretninger eller områder med delvis skygge, da hver gruppe paneler, der er tilsluttet en MPPT, kan arbejde uafhængigt for at finde sit eget maksimale effektpunkt.

20 A indgang pr. MPPT til højeffektmoduler

Hver af de tre MPPT'er understøtter en maksimal indgangsstrøm på 20 A og en maksimal kortslutningsstrøm på 26 A. Disse egenskaber gør det muligt at arbejde med solcellemoduler med høj strøm og giver større fleksibilitet ved valg af paneler.

Inverteren understøtter en maksimal indgangsspænding på 600 V, mens MPPT-arbejdsområdet ligger mellem 40 og 560 V. Startspændingen er kun 50 V, og den nominelle indgangsspænding er 360 V.

Solcelle-overdimensionering på op til 200 %

GoodWe angiver for MS G4-serien muligheden for en solcelle-overdimensionering på op til 200 %. Det gør det muligt at installere en højere modul-effekt end inverterens nominelle udgangseffekt, når designet og de elektriske forhold i solcellefeltet tillader det.

Kombineret med den lave startspænding og de tre uafhængige MPPT'er er denne designmargin tænkt til at maksimere udnyttelsen af solcelleproduktionen i løbet af dagen, også i perioder med lavere indstråling.

Maksimal virkningsgrad på 97,9 %

GW10K-MS-G40 opnår en maksimal virkningsgrad på 97,9 % og en europæisk virkningsgrad på 97,3 %. Den maksimale aktive udgangseffekt er 10.000 W, og den maksimale tilsyneladende effekt er ligeledes 10.000 VA.

Den maksimale udgangsstrøm er 45,5 A. Effektfaktoren er cirka 1 og kan justeres fra 0,8 kapacitiv til 0,8 induktiv, mens den maksimale totale harmoniske forvrængning forbliver under 3 %.

Integrerede beskyttelser på AC og DC

GoodWe udstyrer MS G4-serien med forskellige systemer, der skal beskytte både inverteren og solcelleanlægget. GW10K-MS-G40 har beskyttelse mod omvendt PV-polaritet, overvågning af isolationsmodstand, reststrømsovervågning, anti-islanding-beskyttelse samt beskyttelse mod overstrøm, kortslutning og overspænding på vekselstrømssiden.

Den har også DC-afbryder og overspændingsbeskyttelse SPD Type II både på DC- og AC-siden.

• Overvågning af strengstrøm: integreret.
• Detektion af PV-isolationsmodstand: integreret.
• Overvågning af reststrøm: integreret.
• Beskyttelse mod omvendt PV-polaritet: integreret.
• Anti-islanding-beskyttelse: integreret.
• Beskyttelse mod AC-overstrøm: integreret.
• Beskyttelse mod AC-kortslutning: integreret.
• Beskyttelse mod AC-overspænding: integreret.
• DC-afbryder: integreret.
• DC-overspændingsbeskyttelse: SPD Type II.
• AC-overspændingsbeskyttelse: SPD Type II.
• Fjernnedlukning: integreret.

Valgfri AFCI 3.0 til beskyttelse mod lysbue

MS G4-serien kan som ekstraudstyr udstyres med AFCI 3.0 med kunstig intelligens-assisteret lysbuedetektion. Denne funktion er udviklet til at identificere lysbueforhold på DC-siden og afbryde driften, når risikable forhold registreres.

GoodWe inkluderer også Rapid Shutdown 2.0 med integreret sender blandt de tilgængelige sikkerhedsløsninger til denne generation af invertere.

Forbindelse og overvågning

GoodWe GW10K-MS-G40 tilbyder forskellige kommunikationsmuligheder for at lette integration og overvågning af solcelleanlægget. Databladet omfatter RS485, WiFi, LAN, Bluetooth og 4G, afhængigt af tilbehør og den anvendte konfiguration.

Kommunikationsprotokollen er Modbus RTU kompatibel med SunSpec. Den lokale grænseflade har LED-indikatorer og understøtter valgfri LCD-skærm samt WLAN-forbindelse og app-styring.

Mulighed for parallelkobling med DNS G4

MS G4-serien er forberedt til at arbejde i blandede parallelinstallationer med GoodWe DNS G4-invertere ved hjælp af kommunikationsenheden EzLink3000. Ifølge GoodWe gør denne arkitektur det muligt at tilslutte systemer med op til 10 invertere uden behov for en ekstern datalogger.

Denne mulighed gør det lettere både at udvide et eksisterende solcelleanlæg senere og at opbygge modulære systemer, når der er behov for en højere samlet effekt.

Støjsvag drift med naturlig konvektion

GW10K-MS-G40 anvender køling via naturlig konvektion, hvilket eliminerer behovet for blæsere til normal køling. GoodWe angiver en lydemission på under 30 dB, en egenskab der er særligt interessant i private installationer, hvor inverteren kan placeres tæt på beboede områder.

Det eget natforbrug er under 1 W, og enheden er designet til at arbejde i et omgivelsestemperaturområde fra -25 til +60 °C.

IP66-beskyttelse til fleksibel installation

Inverteren har IP66-beskyttelsesklasse, hvilket giver høj kapslingsbeskyttelse mod indtrængning af støv og vand. Det udvider mulighederne for placering af enheden, så længe GoodWes monteringskrav, afstande og anbefalinger overholdes.

Den kan arbejde ved en relativ luftfugtighed på 0 til 100 % og i en højde på op til 4000 meter over havets overflade inden for de af producenten specificerede betingelser.

Kompakt design på 16 kg

GoodWe GW10K-MS-G40 har målene 493 x 365 x 187 mm og en vægt på 16 kg. Det kompakte format gør håndtering og montering lettere, især når man tager den nominelle effekt på 10 kW og de tre MPPT-trackere i betragtning.

PV-indgangene bruger MC4-stik til ledere på 4 til 6 mm², mens AC-udgangen anvender et plug and play-stik, der er kompatibelt med ledere på op til 16 mm².

Tekniske specifikationer for GoodWe GW10K-MS-G40

• Mærke: GoodWe.
• Reference: GW10K-MS-G40.
• Serie: MS G4.
• Type: string-solcelleinverter.
• Net: enfaset.
• Nominel udgangseffekt: 10.000 W.
• Nominel tilsyneladende effekt: 10.000 VA.
• Maks. aktiv AC-effekt: 10.000 W.
• Maks. tilsyneladende AC-effekt: 10.000 VA.
• Nominel udgangsspænding: 220 / 230 / 240 V, L / N / PE.
• Nominel frekvens: 50 / 60 Hz.
• Maks. udgangsstrøm: 45,5 A.
• Effektfaktor: cirka 1, justerbar fra 0,8 kapacitiv til 0,8 induktiv.
• Maks. total harmonisk forvrængning: <3%.
• Antal MPPT: 3.
• Antal strings pr. MPPT: 1.
• Maks. PV-indgangsspænding: 600 V.
• MPPT-arbejdsområde: 40-560 V.
• Startspænding: 50 V.
• Nominel indgangsspænding: 360 V.
• Maks. strøm pr. MPPT: 20 A.
• Maks. kortslutningsstrøm pr. MPPT: 26 A.
• PV-overdimensionering: op til 200 % ifølge GoodWe.
• Maks. virkningsgrad: 97,9 %.
• Europæisk virkningsgrad: 97,3 %.
• Køling: naturlig konvektion.
• Lydemission: <30 dB.
• Natforbrug: <1 W.
• Beskyttelsesklasse: IP66.
• Driftstemperaturområde: -25 til +60 °C.
• Relativ luftfugtighed: 0-100%.
• Maks. driftshøjde: 4000 m.
• Topologi: uden isolation.
• Kommunikation: RS485, WiFi, LAN, Bluetooth og 4G.
• Protokol: Modbus RTU kompatibel med SunSpec.
• Grænseflade: LED, valgfri LCD og WLAN + app.
• SPD DC-beskyttelse: Type II.
• SPD AC-beskyttelse: Type II.
• AFCI: valgfri.
• Mål: 493 x 365 x 187 mm.
• Vægt: 16 kg.
• DC-stik: MC4 til ledere på 4-6 mm².
• AC-tilslutning: plug and play-stik til op til 16 mm².

Særligt velegnet til komplekse solcelletage

De tre uafhængige MPPT'er gør GoodWe GW10K-MS-G40 til en særligt interessant løsning til installationer, hvor modulerne skal fordeles på forskellige orienteringer eller hældninger. Sammenlignet med en arkitektur med færre MPPT-trackere giver den større uafhængighed mellem de forskellige solcellestrenge.

Kombinationen af 10 kW enfaset effekt, 20 A indgange pr. MPPT, solcelle-overdimensionering på op til 200 %, maksimal virkningsgrad på 97,9 %, IP66-beskyttelse og drift under 30 dB giver en komplet løsning til private solcelleanlæg, der kræver effekt, designfleksibilitet og omfattende kommunikationsmuligheder.

Vigtigt: dimensionering af strings, tilsluttet solcelleeffekt, modulernes spændinger og strømme samt eksterne beskyttelser skal beregnes i overensstemmelse med GoodWes specifikationer og den gældende lovgivning for den enkelte installation.
