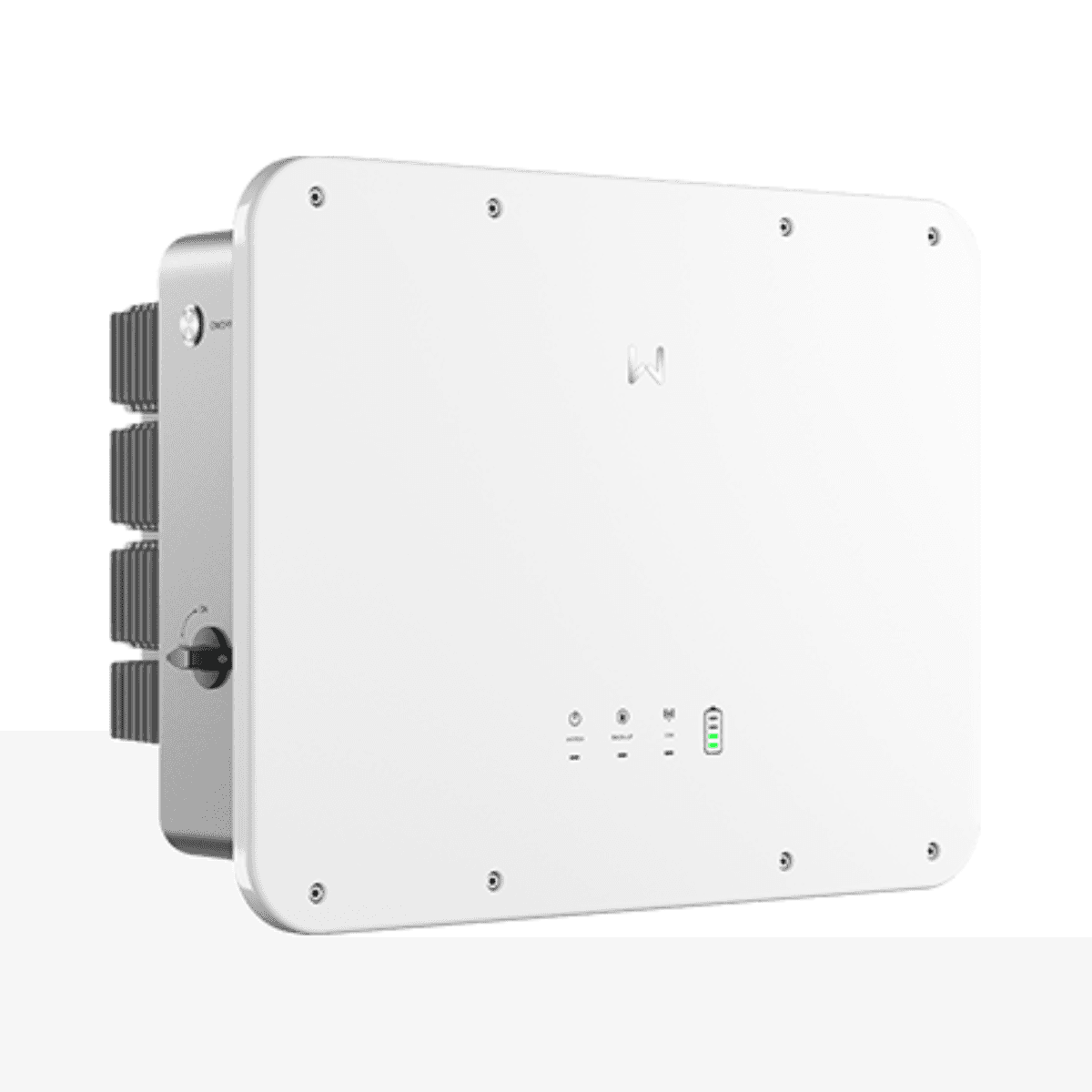

10 kW enfaset hybrid solcelleinverter 2 MPPT ES Uniq GoodWe GW10K-ES-C10

GoodWe GW10K-ES-C10 enfasede hybrid solinverter tilhører ES Uniq-serien og er designet til boliginstallationer med solcelleanlæg og energilagring. Den leverer en nominel effekt på 10 kW, har 2 MPPT-trackere og gør det muligt at styre solcelleproduktion, husets forbrug, lavspændingsbatterier, nettilslutning og en backup-udgang til kritiske belastninger på en integreret måde.

GW10K-ES-C10 understøtter op til 20 kW solcelleindgangseffekt, arbejder med 48 V-batterier og leverer op til 10 kW ladeeffekt og 11 kW afladeeffekt. Dens 10 kVA backup-udgang med UPS-lignende omskiftning på under 4 ms gør det muligt at holde udvalgte belastninger forsynet, når netforsyningen afbrydes. Derudover har den IP66-beskyttelse, integreret AFCI og tilslutning via RS485, WiFi, LAN og Bluetooth.

10 kW enfaset hybridinverter

GoodWe GW10K-ES-C10 leverer en nominel udgangseffekt på 10 kW og en nominel tilsyneladende effekt på 10 kVA. Ved nettilsluttet drift kan den nå op til 11 kW aktiv effekt og 11 kVA maksimal tilsyneladende effekt.

Den er designet til enfasede net på 220, 230 eller 240 V og kan arbejde ved 50 eller 60 Hz. Den maksimale netudgangsstrøm når 50 A, mens effektfaktoren kan justeres fra 0,8 kapacitiv til 0,8 induktiv.

2 MPPT med fire indgange til solcelle-strenge

Inverteren har 2 uafhængige MPPT-trackere og giver mulighed for at tilslutte to solcelle-strenge til hver af dem. Denne 2+2-konfiguration giver fleksibilitet til at fordele solpanelerne mellem forskellige orienteringer eller tagflader.

Hver MPPT understøtter en maksimal indgangsstrøm på 32 A, med maksimalt 16 A pr. streng, og en maksimal kortslutningsstrøm på 48 A pr. MPPT. Disse egenskaber gør den velegnet til moderne solcellemoduler med høj effekt.

Op til 20 kW solcelleindgangseffekt

GoodWe angiver en maksimal solcelleindgangseffekt på 20 kW for GW10K-ES-C10, svarende til en overdimensionering på op til 200% i forhold til dens nominelle effekt på 10 kW.

Den maksimale indgangsspænding er 600 V, og MPPT-arbejdsområdet ligger mellem 60 og 550 V. Den nominelle indgangsspænding er 360 V, og startspændingen er 58 V.

Dette spændingsområde gør det muligt at dimensionere anlæg med en solcelleeffekt, der er højere end inverterens nominelle effekt, så længe GoodWes grænser for spænding, strøm og konfiguration overholdes.

48 V lavspændingsbatterier

GoodWe ES Uniq GW10K-ES-C10 har en indgang til lavspændings lithium-ion- eller bly-syre-batterier. Den arbejder med en nominel batterispænding på 48 V, et driftsområde på 40 til 60 V og en startspænding på 44,2 V.

Den maksimale kontinuerlige lade- og aflade-strøm når 200 A. Inverteren kan levere op til 10 kW batteriladeeffekt og op til 11 kW afladeeffekt, hvilket giver høj kapacitet til at lagre og udnytte energi i boliginstallationer med højt forbrug.

10 kVA backup-udgang med omskiftning under 4 ms

Backup-udgangen på GW10K-ES-C10 leverer en nominel tilsyneladende effekt på 10 kVA. Ved drift uden net kan den nå 11 kVA og håndtere en spids på op til 20 kVA i 10 sekunder, hvilket er særligt nyttigt til at forsyne udstyr med høje startstrømme.

GoodWe angiver en omskiftningstid svarende til et UPS/SAI-system på under 4 ms. Når der opstår en afbrydelse i elnettet, kan systemet hurtigt overføre forsyningen til backup-udgangen, forudsat at der er tilstrækkelig energi til rådighed i batteriet eller fra solcelleproduktionen.

3-i-1 port til generator, intelligente belastninger og PV-inverter

ES Uniq-serien har en multifunktions 3-i-1-port, som udvider installationsmulighederne. Denne port kan bruges til at integrere en generator, styre intelligente belastninger eller tilslutte en kompatibel nettilsluttet solcelleinverter, afhængigt af systemets design.

For modellen GW10K-ES-C10 understøtter generatorindgangen en nominel tilsyneladende effekt på 10 kVA og en maksimal tilsyneladende effekt på 11 kVA.

Nettilsluttet og off-grid drift

Inverteren kan bruges både i nettilsluttede installationer og i off-grid-konfigurationer. Denne fleksibilitet gør det muligt at skabe systemer til almindeligt egetforbrug, anlæg med lagring og backup eller løsninger, hvor man ønsker at øge boligens energiuafhængighed.

ES Uniq-serien understøtter også drift i mikronet og kan koordinere med andet solcelleudstyr for at styre forskellige produktions- og forbrugskilder.

Op til 6 invertere i parallel

GoodWe tillader tilslutning af op til 6 kompatible ES Uniq-invertere i parallel både ved nettilsluttet og isoleret drift. Denne funktion gør det nemt at skabe skalerbare installationer og senere udvide den tilgængelige effekt, når energibehovet vokser.

Maksimal virkningsgrad på 97,6%

GW10K-ES-C10 opnår en maksimal virkningsgrad på 97,6% og en europæisk virkningsgrad på 96,2%. Den maksimale virkningsgrad i batteri-til-net-processen er 95,5%, mens MPPT-sporing når en virkningsgrad på 99,9%.

Disse egenskaber gør det muligt at udnytte både den energi, som produceres af solcellemodulerne, og den energi, der er lagret i batterierne, effektivt.

AFCI og integrerede elektriske beskyttelser

GoodWe GW10K-ES-C10 har forskellige overvågnings- og sikkerhedssystemer, der er designet til at beskytte inverteren og solcelleanlægget.

• Overvågning af strøm pr. PV-streng: integreret.
• Detektering af PV-isolationsmodstand: integreret.
• Overvågning af reststrøm: integreret.
• Beskyttelse mod omvendt DC-polaritet: integreret.
• Anti-islanding-beskyttelse: integreret.
• Beskyttelse mod AC-overstrøm: integreret.
• Beskyttelse mod AC-kortslutning: integreret.
• Beskyttelse mod AC-overspænding: integreret.
• DC-afbryder: integreret.
• Beskyttelse mod DC-overspænding: Type III.
• Beskyttelse mod AC-overspænding: Type III.
• AFCI: integreret.
• Fjernnedlukning: integreret.
• Hurtig nedlukning: valgfri.

WiFi, LAN, Bluetooth og RS485

Inverteren har forskellige kommunikationsgrænseflader, som gør det nemt at overvåge og styre installationen. Den har RS485, WiFi, LAN og Bluetooth samt CAN-kommunikation med batteristyringssystemet.

Den er kompatibel med Modbus RTU- og Modbus TCP-protokollerne. Brugergrænsefladen kombinerer LCD-skærm, WLAN-forbindelse og app-styring, hvilket gør det nemt at se systemets parametre og energistrømme.

IP66-beskyttelse

GoodWe GW10K-ES-C10 har en IP66-beskyttelsesgrad, som giver høj modstandsdygtighed over for indtrængning af støv og vand. Dens vægmonterede design gør det muligt at installere den forskellige steder indendørs eller udendørs, der er kompatible med de forhold, som GoodWe angiver.

Den kan arbejde ved omgivelsestemperaturer mellem -35 og +60 °C, en relativ luftfugtighed på op til 95% og en maksimal driftsaltitude på 3000 meter.

Køling med intelligent ventilation

Den termiske styring udføres via et intelligent ventilationssystem, som tilpasser kølingen efter enhedens behov. Dette system hjælper med at holde den interne temperatur inden for det passende område under perioder med høj produktion, opladning eller afladning.

Tekniske specifikationer for GoodWe GW10K-ES-C10

• Mærke: GoodWe.
• Reference: GW10K-ES-C10.
• Serie: ES Uniq.
• Type: hybrid solinverter.
• Net: enfaset.
• Nominel udgangseffekt: 10 kW.
• Nominel tilsyneladende effekt til net: 10 kVA.
• Maksimal aktiv effekt: 11 kW.
• Maksimal tilsyneladende effekt til net: 11 kVA.
• Nominel udgangsspænding: 220 / 230 / 240 V.
• Udgangsspændingsområde: 170-280 V.
• Nominel frekvens: 50 / 60 Hz.
• Maksimal netudgangsstrøm: 50 A.
• Effektfaktor: ca. 1, justerbar fra 0,8 kapacitiv til 0,8 induktiv.
• Maksimal total harmonisk forvrængning: <3%.
• Antal MPPT: 2.
• Strenge pr. MPPT: 2 / 2.
• Maksimal solcelleindgangseffekt: 20 kW.
• Solcelle-overdimensionering: op til 200%.
• Maksimal PV-indgangsspænding: 600 V.
• MPPT-arbejdsområde: 60-550 V.
• PV-startspænding: 58 V.
• PV-nominel spænding: 360 V.
• Maksimal indgangsstrøm pr. MPPT: 32 / 32 A.
• Maksimal strøm pr. streng: 16 A.
• Maksimal kortslutningsstrøm pr. MPPT: 48 / 48 A.
• Batteritype: lithium-ion / bly-syre.
• Nominel batterispænding: 48 V.
• Batterispændingsområde: 40-60 V.
• Batteristartspænding: 44,2 V.
• Antal batteriindgange: 1.
• Maksimal kontinuerlig lade-strøm: 200 A.
• Maksimal kontinuerlig aflade-strøm: 200 A.
• Maksimal ladeeffekt: 10 kW.
• Maksimal afladeeffekt: 11 kW.
• Nominel backup-effekt: 10 kVA.
• Maksimal backup-effekt uden net: 11 kVA.
• Backup-spidseffekt: op til 20 kVA i 10 s.
• Omskiftningstid til backup: <4 ms.
• Nominel generatorindgangseffekt: 10 kVA.
• Maksimal generatorindgangseffekt: 11 kVA.
• Maksimal virkningsgrad: 97,6%.
• Europæisk virkningsgrad: 96,2%.
• Maksimal batteri-til-net virkningsgrad: 95,5%.
• MPPT-virkningsgrad: 99,9%.
• Kommunikation med BMS: CAN.
• Kommunikation: RS485, WiFi, LAN og Bluetooth.
• Protokoller: Modbus RTU og Modbus TCP.
• Grænseflade: LCD, WLAN og app.
• AFCI: integreret.
• Fjernnedlukning: integreret.
• Hurtig nedlukning: valgfri.
• Beskyttelse mod DC-overspænding: Type III.
• Beskyttelse mod AC-overspænding: Type III.
• Beskyttelsesgrad: IP66.
• Køling: intelligent ventilation.
• Driftstemperatur: -35 til +60 °C.
• Relativ luftfugtighed: 0-95%.
• Maksimal højde: 3000 m.
• Topologi: uden isolation.
• Montering: vægmonteret.
• Mål: 560 x 444,5 x 226 mm.
• Vægt: 29 kg.
• Parallel drift: op til 6 kompatible invertere.
• Drift i mikronet: ja.

En komplet løsning til egetforbrug med batterier

GoodWe GW10K-ES-C10 kombinerer 10 kW nominel effekt, 2 MPPT med fire strengindgange, op til 20 kW solcelleindgangseffekt og lagring via 48 V-batterier. Denne arkitektur gør det muligt at udnytte solproduktionen i løbet af dagen og lagre overskuddet til senere brug, når forbruget overstiger den tilgængelige produktion.

Dens 10 kVA backup-udgang, med spidser på op til 20 kVA i 10 sekunder og omskiftning på under 4 ms, tilføjer backup-kapacitet ved strømafbrydelser. Hertil kommer 3-i-1-porten, drift i mikronet og muligheden for at tilslutte op til seks invertere i parallel for at skabe skalerbare installationer.

Med IP66-beskyttelse, integreret AFCI, WiFi, LAN, Bluetooth, LCD-skærm og omfattende muligheder for energistyring er GoodWe ES Uniq GW10K-ES-C10 en særligt komplet løsning til boliginstallationer med egetforbrug, der ønsker at kombinere solcelleproduktion, lagring, backup-strøm og intelligent energistyring.

Vigtigt: batterier, solcellemoduler, eksterne beskyttelser og øvrige komponenter skal dimensioneres i overensstemmelse med GoodWes specifikationer. Ved brug af tredjepartsbatterier skal det kontrolleres, at de fremgår af producentens aktuelle kompatibilitetsliste.
