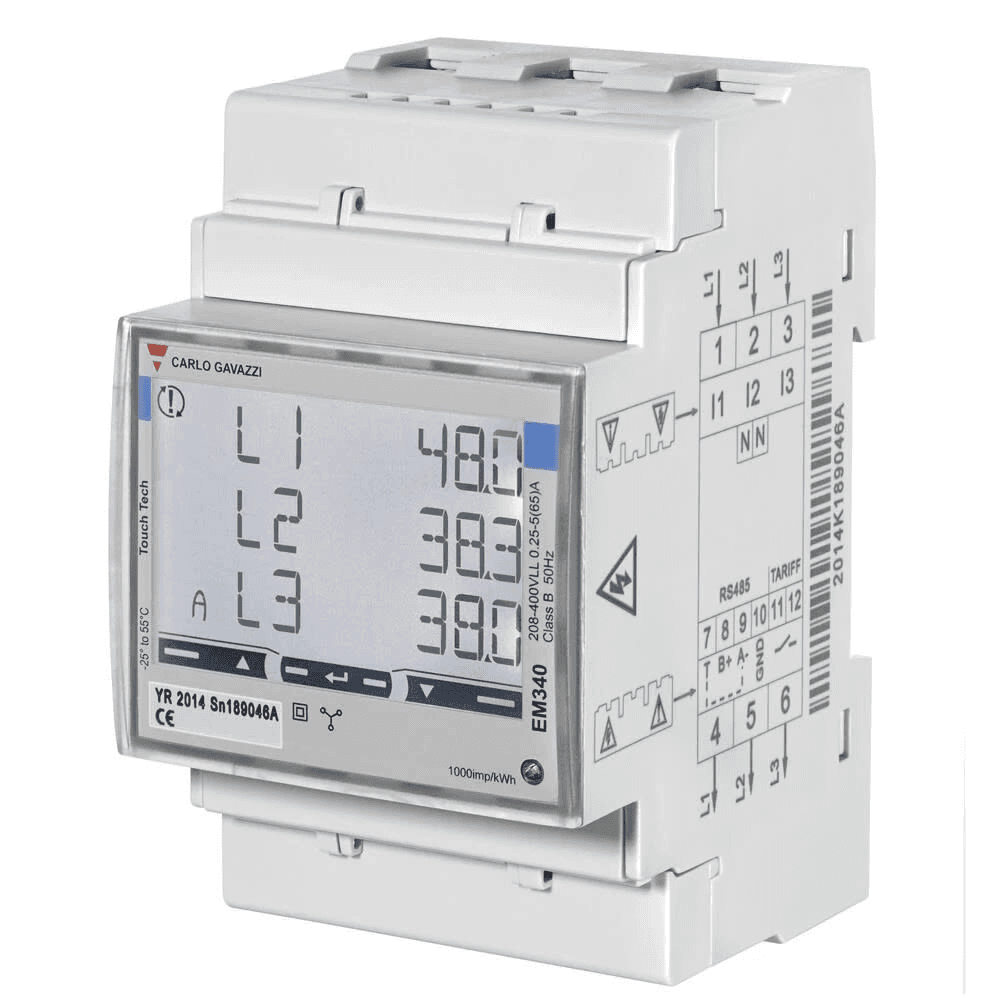

Trefaset energimåler op til 65 A Wallbox

Den trefasede energimåler Wallbox 000002174 er en måler til trefasede elinstallationer, designet til direkte at måle strømme på op til 65 A og give Wallbox-ladesystemet de nødvendige oplysninger til forskellige funktioner til energistyring. Referencen svarer til modellen identificeret af Wallbox som MTR-3P-65A / EM340-PRO380 og installeres på DIN-skinne med plads til 3 moduler.

Takket være RS485-kommunikation med kompatible Wallbox-ladere kan måleren vise installationens forbrug i realtid og bruge disse data til funktioner som Power Boost, dynamisk effektstyring og kompatible opladningsløsninger med solenergi. Den direkte måling gør det unødvendigt at bruge strømtransformere eller eksterne strømtænger i installationer, der ikke overstiger de 65 A, som enheden understøtter.

Trefaset måler op til 65 A

Wallbox-referencen 000002174 er specifikt udviklet til trefasede installationer og understøtter en maksimal kontinuerlig strøm på 65 A.

Målingen udføres direkte via selve måleren, så faselederne passerer elektrisk gennem enheden uden behov for eksterne strømtænger.

• Installationstype: trefaset.
• Måletype: direkte.
• Basisstrøm: 5 A.
• Maksimal strøm: 65 A.
• Minimumsstrøm angivet for EM340-familien: 0,25 A.

EM340 / PRO380-model

Wallbox identificerer udtrykkeligt denne reference som Power Meter EM340 / PRO380, Three Phases, 65 A.

EM340 er en trefaset energianalysator, der er designet til at måle både energi og forskellige elektriske variabler i installationen og overføre dem til styringssystemet.

Integrationen med Wallbox-ladere gør det muligt for ladeinfrastrukturen at tilpasse sin adfærd til den tilgængelige effekt i bygningen.

Kompatibel med Power Boost

En af målerens vigtigste anvendelser er brugen af Power Boost i kompatible Wallbox-ladere.

Power Boost bruger målingen af bygningens samlede forbrug til dynamisk at justere den effekt, der er til rådighed til opladning af elbilen.

Når boligen eller installationen øger sit forbrug, kan laderen reducere den effekt, der leveres til bilen. Når andet forbrug falder, kan systemet igen øge ladeeffekten inden for de konfigurerede grænser.

Dette gør det muligt at udnytte den tilgængelige el-effekt bedre og hjælper med at undgå, at summen af bygningens og bilens forbrug overstiger den grænse, der er konfigureret for installationen.

Dynamisk ladestyring

Måleren leverer elektriske data til Wallbox-økosystemet, så der kan anvendes dynamisk energistyring i kompatible installationer.

I infrastrukturer med flere ladere understøtter Wallbox løsninger som Dynamic Power Sharing eller tilsvarende systemer til dynamisk styring, der kan fordele den tilgængelige effekt mellem flere ladepunkter.

Den endelige kompatibilitet afhænger af lademodellen, installationens konfiguration og de softwarefunktioner, der er aktiveret.

Kompatibel med solcelleløsninger til opladning

EM340 indgår blandt de målere, som Wallbox bruger til sine energistyringsløsninger kompatible med solcelleproduktion, historisk kaldet Eco-Smart og nu integreret i Solar Charging-funktionerne i Wallbox-økosystemet.

I en kompatibel installation kan systemet bruge de oplysninger, som måleren leverer, til at bestemme boligens energiflow og styre bilens opladning i forhold til den tilgængelige energi.

De konkrete funktioner og tilgængelige opladningstilstande afhænger af Wallbox-laderen og den installerede version af energistyringssystemet.

RS485-kommunikation

Kommunikationen mellem måleren og kompatible Wallbox-ladere sker via RS485.

I EM340 anvendes Modbus RTU-protokollen til denne kommunikation, hvilket gør det muligt at overføre de elektriske værdier, som måleren registrerer, til styringssystemet.

Wallbox viser i sin installationsdokumentation forbindelsen til EM340 via de tilsvarende terminaler for:

• A- / RS485.
• B+ / RS485.
• GND.
• Bus-terminering.

Installation og konfiguration af RS485-netværket skal udføres i henhold til det relevante diagram for den anvendte Wallbox-lader.

Måling af aktiv og reaktiv energi

EM340-platformen gør det muligt at måle forskellige størrelser relateret til elforbrug.

Blandt de tilgængelige parametre er:

• Aktiv energi: kWh.
• Reaktiv energi: kvarh.
• Aktiv effekt: kW.
• Reaktiv effekt: kvar.
• Tilsyneladende effekt: kVA.
• Spænding mellem faser: VLL.
• Fase-nul spænding: VLN.
• Strøm: A.
• Effektfaktor: PF.
• Frekvens: Hz.

Enheden kan arbejde med samlede systemdata og med forskellige variabler for hver fase.

Måling af importeret og eksporteret energi

EM340-familien gør det muligt at skelne mellem energi forbrugt fra nettet og eksporteret energi, en funktion der er særligt nyttig, når installationen omfatter solcelleproduktion.

Denne funktion gør det muligt at give energistyringssystemet oplysninger om retningen af effektflowet.

Direkte tilslutning 5(65) A

Måleren bruger en strømindgang angivet som 5(65) A, dvs. en basisstrøm på 5 A og en maksimal kontinuerlig strøm på 65 A.

Da det er en måler med direkte tilslutning, kræver den ikke eksterne strømtransformere for at fungere inden for dette område.

Til trefasede installationer med højere strømstyrker tilbyder Wallbox målere med indirekte måling og klemmer til større områder.

Trefasespænding fra 208 til 400 V mellem faser

EM340-platformen er designet til net med en målespænding på 208 til 400 V AC mellem faser.

Den kan anvendes i kompatible trefasede systemer med 3 eller 4 ledere afhængigt af den elektriske konfiguration og det tilslutningsskema, som producenten har fastlagt.

Selvforsynet fra det målte net

EM340 er en selvforsynet måler, der får strøm fra den spænding, den måler, og behøver derfor ikke en separat hjælpeforsyning til normal drift.

Det specificerede eget forbrug for EM340-familien er op til cirka 1 W / 10 VA.

Baggrundsbelyst LCD-skærm

Måleren har en baggrundsbelyst LCD-skærm, som gør det muligt at aflæse de vigtigste elektriske værdier direkte i tavlen.

EM340-designet bruger tre rækker med otte cifre og berøringsfelter til at navigere mellem de forskellige informationssider og parametre.

Ud over den integrerede funktion med Wallbox er denne visning nyttig under idriftsættelse, kontrol og vedligeholdelse af installationen.

Montering på DIN-skinne

Wallbox 000002174 er beregnet til installation i eltavler på DIN-skinne.

Den optager 3 DIN-moduler, så den nødvendige plads skal reserveres i elskabet.

EM340-platformens mål er cirka:

• Bredde: 54 mm.
• Højde: 90 mm.
• Dybde: 63 mm.

EM340-målerens vægt er cirka 240 g inklusive emballage, ifølge producentens datablad for analysatoren.

Frontbeskyttelse IP51

EM340-familien har:

• Frontbeskyttelse: IP51.
• Terminalbeskyttelse: IP20.

Måleren er beregnet til montering inde i en tavle eller et passende elskab, så installationens endelige beskyttelsesgrad afhænger af det anvendte skab.

Nøjagtighed til energiovervågning

EM340 opfylder præcisionsspecifikationer til professionel elmåling.

• Aktiv energi: klasse 1 i henhold til EN 62053-21.
• Aktiv energi: klasse B i henhold til EN 50470-3 for de relevante varianter.
• Reaktiv energi: klasse 2 i henhold til EN 62053-23.
• Nøjagtighed for strøm og spænding: op til ±0,5 % af aflæsningen under de af producenten specificerede forhold.

Vigtigt: referencen 000002174 må ikke forveksles med EM340 MID

Wallbox markedsfører både standard EM340-målere og EM340 MID-versioner. Referencen 000002174 er af Wallbox identificeret som MTR-3P-65A / EM340-PRO380 trefaset 65 A, mens den aktuelle tilbehørsdokumentation præsenterer EM340 MID-versionen som en særskilt kategori.

Derfor må man ikke automatisk tillægge referencen 000002174 den MID-certificering, der er beregnet til lovpligtig eller faktureringsmæssig måling, uden udtrykkeligt at kontrollere, at den leverede enhed svarer til en certificeret variant.

Tekniske egenskaber for Wallbox 000002174

• Mærke: Wallbox.
• Reference: 000002174.
• Produktkode: MTR-3P-65A.
• Tilknyttet model: EM340 / PRO380.
• Type: energimåler.
• Elinstallation: trefaset.
• Måletype: direkte.
• Nominel/basisstrøm: 5 A.
• Maksimal strøm: 65 A.
• EM340-familiens spænding: 208-400 V AC mellem faser.
• Montering: DIN-skinne.
• Bredde: 3 DIN-moduler.
• EM340-dimensioner: cirka 54 x 90 x 63 mm.
• Kommunikation med Wallbox: RS485.
• Protokol: Modbus RTU.
• Skærm: baggrundsbelyst LCD.
• Måling af aktiv energi: ja.
• Måling af reaktiv energi: ja.
• Måling pr. fase: ja.
• Måling af importeret/eksporteret energi: ja.
• Power Boost: kompatibel i understøttede Wallbox-systemer.
• Eco-Smart / Solar Charging: kompatibel afhængigt af lader og konfiguration.
• Dynamic Power Sharing: kompatibel afhængigt af Wallbox-infrastrukturen.
• Frontbeskyttelse: IP51.
• Terminalbeskyttelse: IP20.
• Selvforsyning: ja.

Wallbox-måler til optimering af opladning af elbilen

Wallbox 000002174 gør det muligt at integrere måling af installationens trefasede forbrug med kompatible Wallbox-ladere og levere de oplysninger, der er nødvendige for at tilpasse opladningen af bilen til den energi, der faktisk er til rådighed.

Den direkte måling op til 65 A, det kompakte format på 3 DIN-moduler og RS485-kommunikationen gør den til en særligt velegnet løsning til både private og professionelle trefasede installationer, hvor man ønsker at bruge Power Boost, solcelleopladning eller dynamiske effektstyringssystemer.

Installationen skal udføres af en kvalificeret fagperson og i overensstemmelse med både målerens diagram og den specifikke dokumentation for den Wallbox-lader, den skal bruges sammen med.
