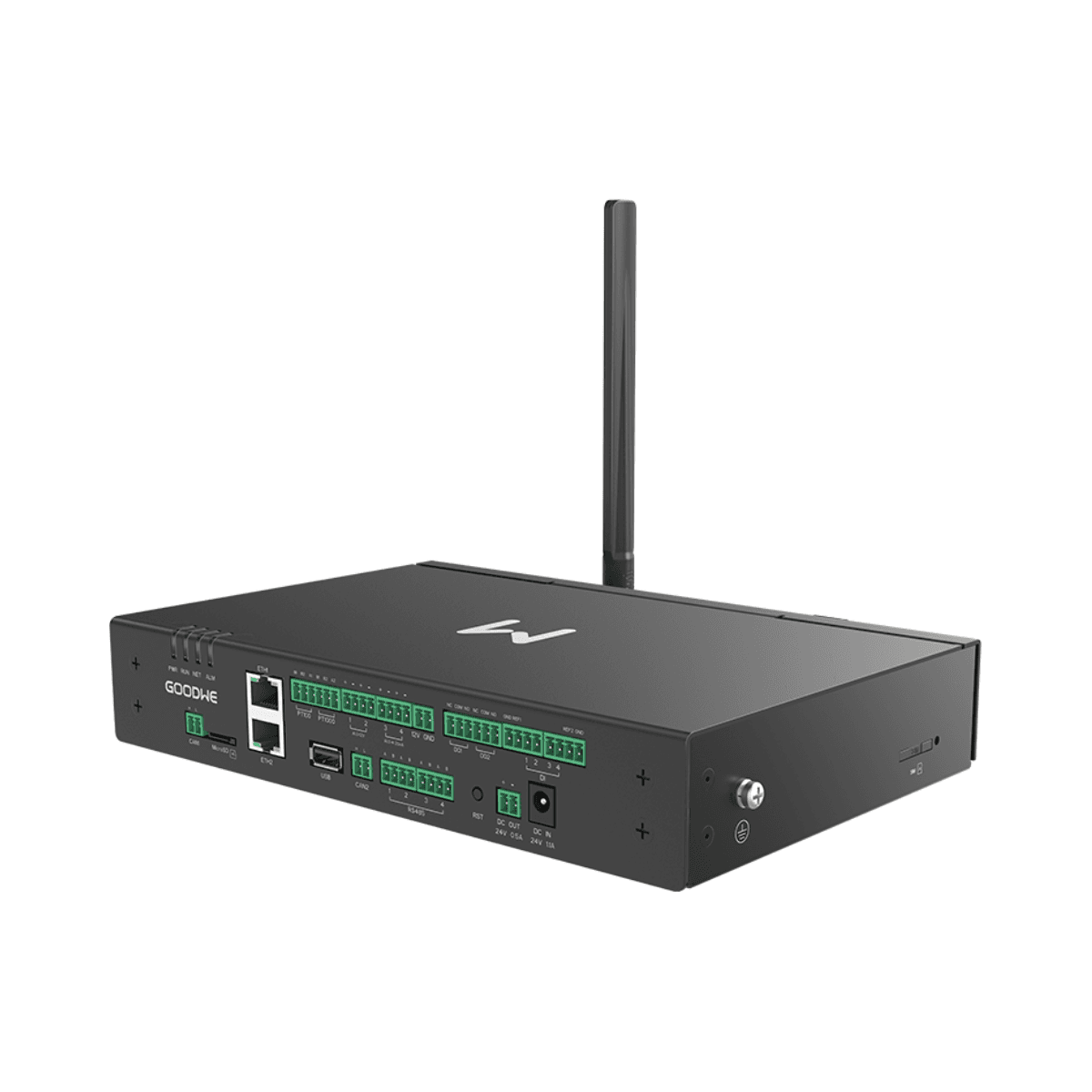

Smart DataLogger GoodWe EzLogger 3000C

GoodWe EzLogger3000C er en Smart DataLogger til kommercielle og industrielle solcelleanlæg (C&I), udviklet til at centralisere dataindsamling og -overførsel, udføre protokolkonvertering og gøre overvågning samt fjernstyring af solcelleanlæg lettere. Den gør det muligt at tilslutte og administrere op til 100 enheder fra ét enkelt udstyr og integrerer RS485-, Ethernet- og WiFi-kommunikation sammen med forskellige ind- og udgange for at tilpasse systemet til mere komplekse solcelleinstallationer.

EzLogger3000C gør det muligt at centralisere kommunikationen mellem GoodWe-invertere, hjælpeudstyr, SEMS-overvågningsplatformen og tredjepartssystemer. Den har 4 RS485-porte, 2 LAN-forbindelser, 2,4 GHz WiFi, USB 2.0-port og integreret webinterface, samt digitale og analoge indgange, digitale udgange og specifikke indgange til PT100- og PT1000-sensorer.

Smart DataLogger til C&I solcelleanlæg

GoodWe udvikler EzLogger3000C til kommercielle og industrielle solcelleprojekter, hvor det er nødvendigt at indsamle, behandle og overføre information fra mange enheder.

Dataloggeren fungerer som anlæggets centrale kommunikationspunkt og gør det muligt at sende information til cloud-servere og overvågningsplatforme samt understøtte fjernstyring og energistyring.

Muligheden for at arbejde med flere protokoller gør det muligt at integrere den i projekter, hvor forskellige enheder og overvågningssystemer sameksisterer.

Tilslutning af op til 100 enheder

GoodWe EzLogger3000C understøtter tilslutning af op til 100 enheder, hvilket gør det muligt at centralisere solcelleanlæg med et stort antal invertere og hjælpeenheder.

Denne kapacitet er særligt interessant i kommercielle, industrielle og kollektive egenforbrugsanlæg, hvor information fra forskellige enheder skal samles i ét enkelt dataindsamlingssystem.

Fire RS485-porte

Enheden er udstyret med 4 RS485-grænseflader identificeret som COM-porte, hvilket giver forskellige kommunikationslinjer til tilslutning af kompatible enheder.

Kommunikation via RS485 anvender protokollen Modbus-RTU, som er meget udbredt i energianlæg og industrielle automationssystemer.

Tilgængeligheden af fire separate busser gør det lettere at fordele de tilsluttede enheder og giver fleksibilitet i designet af anlæggets kommunikationsnetværk.

To Ethernet LAN-porte

EzLogger3000C har 2 LAN-grænseflader, som muliggør tilslutning til Ethernet-netværk og forskellige overvågningsenheder eller -platforme.

Via Ethernet angiver GoodWe kompatibilitet med protokollerne:

• Modbus-TCP.
• IEC 60870-5-104.

Disse muligheder udvider dataloggerens integrationsmuligheder i energistyrings-, automations- og overvågningssystemer til solcelleanlæg.

Integreret 2,4 GHz WiFi

Enheden har WiFi IEEE 802.11 b/g/n i 2,4 GHz-båndet.

GoodWe inkluderer denne forbindelse for at gøre lokal konfiguration og vedligeholdelse lettere og som et ekstra alternativ til den kablede Ethernet-forbindelse.

Valgfri 4G

Producentens tekniske dokumentation omfatter også valgfri 4G-kommunikation, hvilket udvider tilslutningsmulighederne i installationer, hvor der ikke er en konventionel netværksinfrastruktur til rådighed.

Tilgængeligheden af denne funktion afhænger af projektets specifikke konfiguration og tilbehør.

Konfiguration via SolarGo og integreret webinterface

GoodWe EzLogger3000C kan konfigureres via SolarGo-appen og gennem et integreret webinterface.

Webinterfacet giver adgang til enheden fra en kompatibel browser for at se data og udføre konfigurations- og vedligeholdelsesopgaver.

GoodWe fremhæver denne dobbelte mulighed som en fleksibel måde at idriftsætte og administrere dataloggeren på, afhængigt af installatørens eller solcelleanlæggets ansvarliges behov.

Overvågning via SEMS og tredjepartsplatforme

EzLogger3000C understøtter samtidig overvågning via SEMS og tredjepartsplatforme.

Denne funktion gør det muligt at bevare GoodWe-overvågningsøkosystemet og samtidig overføre information til kompatible eksterne systemer, hvilket giver større fleksibilitet i professionelle installationer, der anvender centraliserede administrationsplatforme.

Kompatibilitet med forskellige generationer af invertere

GoodWe fremhæver, at EzLogger3000C gør det lettere at integrere invertere af forskellige kompatible modeller eller generationer parallelt.

Denne funktion kan være særligt nyttig ved udvidelser af eksisterende solcelleanlæg, hvor nye invertere skal fungere sammen med tidligere installeret udstyr.

Den præcise kompatibilitet bør altid kontrolleres i den gældende liste over kompatible invertere og enheder, som GoodWe har offentliggjort.

Datarekonstruktion med 30 dages lagring

Dataloggeren har en funktion til gendannelse af data efter afbrydelser med en lagring på op til 30 dage.

Denne funktion er udviklet til at reducere tab af information ved midlertidige kommunikationsafbrydelser og efterfølgende gendanne de lagrede data.

Digitale og analoge ind- og udgange

Ud over kommunikationsgrænsefladerne har GoodWe EzLogger3000C forskellige ind- og udgange, der udvider integrationsmulighederne i anlægget.

• 4 digitale indgange (DI).
• 2 digitale udgange (DO).
• 4 analoge indgange (AI).
• 1 PT100-indgang.
• 1 PT1000-indgang.
• Aktiv udgang: 12 V, 100 mA.

Disse grænseflader gør det muligt at tilslutte forskellige kompatible signaler og sensorer i energiovervågnings- og styringsprojekter.

Indgange til PT100- og PT1000-sensorer

Dataloggeren har specifikt én indgang til PT100-sensor og én til PT1000-sensor.

Disse modstandssensorer anvendes ofte til temperaturmålinger i tekniske og industrielle applikationer og giver en ekstra overvågningsmulighed i solcelleanlægget.

USB 2.0-port

GoodWe EzLogger3000C har 1 USB 2.0-port og er kompatibel med USB-lagerenheder.

GoodWe ser denne grænseflade som støtte til vedligeholdelsesopgaver, adgang til information og opdatering af enhedens software.

Fire LED-indikatorer

Enheden har 4 LED-indikatorer, som gør det muligt visuelt at identificere forskellige drifts- og kommunikationstilstande.

Disse indikatorer letter installation, fejlfinding og vedligeholdelse ved at give grundlæggende information direkte fra dataloggeren.

Forbrug under 15 W

EzLogger3000C drives med en 24 V DC-forsyning og har et strømforbrug på under 15 W.

Den strømforsyningsadapter, som GoodWe angiver, understøtter en indgang på 100 til 240 V AC, 50/60 Hz og leverer en udgang på 24 V DC.

Forskellige monteringsmuligheder

Enheden tilbyder flere installationsmuligheder for at lette integrationen i eltavler, teknikrum og andre områder beregnet til overvågningssystemer.

GoodWe angiver følgende monteringsmetoder:

• Vægmontering.
• Montering på DIN-skinne.
• Bordinstallation.

Denne fleksibilitet gør det muligt fysisk at tilpasse dataloggeren til det enkelte projekts karakteristika.

Kompakte mål og lav vægt

GoodWe EzLogger3000C har målene 255 mm i bredde, 47,5 mm i højde og 173 mm i dybde.

Vægten er cirka 0,8 kg, hvilket gør det lettere at integrere den i teknikskabe eller væginstallationer uden behov for en stor bærende struktur.

Driftstemperatur fra -30 til +60 °C

Enheden er designet til at fungere ved en omgivelsestemperatur mellem -30 og +60 °C.

Til opbevaring angiver GoodWe et interval på -40 til +70 °C.

Den tilladte relative luftfugtighed ligger mellem 5 og 95 %.

Drift op til 5.000 meters højde

Producenten angiver en maksimal driftshøjde på 5.000 meter, hvilket giver et bredt anvendelsesområde for installationer i højder.

IP20-beskyttelse

GoodWe EzLogger3000C har en IP20-beskyttelsesgrad.

Derfor skal den installeres indendørs eller i et egnet kabinet, der giver den nødvendige ekstra beskyttelse mod støv, fugt, vand og andre miljøpåvirkninger, når installationens forhold kræver det.

ETSI EN 303 645-cybersikkerhed

GoodWe oplyser, at EzLogger3000C har opnået et cybersikkerhedscertifikat i overensstemmelse med ETSI EN 303 645.

Denne certificering er relateret til cybersikkerhedskrav for tilsluttede enheder, et særligt vigtigt aspekt for udstyr, der overfører information og kommunikerer med cloud-platforme.

Tekniske egenskaber for GoodWe EzLogger3000C

• Mærke: GoodWe.
• Model: EzLogger3000C.
• Type: Smart DataLogger.
• Anvendelse: kommercielle og industrielle solcelleanlæg.
• Maksimalt antal tilsluttede enheder: 100.
• Enhedens forsyning: 24 V DC.
• Strømforsyningsadapter: indgang 100-240 V AC, 50/60 Hz; udgang 24 V DC.
• Forbrug: under 15 W.
• LAN-porte: 2.
• RS485-porte: 4 COM.
• WiFi: IEEE 802.11 b/g/n.
• WiFi-bånd: 2,4 GHz.
• 4G: valgfri.
• Digitale indgange: 4 DI.
• Digitale udgange: 2 DO.
• Analoge indgange: 4 AI.
• PT100-indgang: 1.
• PT1000-indgang: 1.
• Aktiv udgang: 12 V / 100 mA.
• Ethernet-protokol: Modbus-TCP, IEC 60870-5-104.
• RS485-protokol: Modbus-RTU.
• Integreret webinterface: ja.
• Konfiguration via SolarGo: ja.
• USB: 1 x USB 2.0.
• LED-indikatorer: 4.
• SEMS-overvågning: ja.
• Overvågning fra tredjepart: ja.
• Samtidig SEMS-/tredjepartsovervågning: ja.
• Lagring til datarekonstruktion: op til 30 dage.
• Installation: væg, DIN-skinne eller bord.
• Mål: 255 x 47,5 x 173 mm.
• Vægt: 0,8 kg.
• Driftstemperatur: -30 til +60 °C.
• Opbevaringstemperatur: -40 til +70 °C.
• Relativ luftfugtighed: 5-95 %.
• Maksimal højde: 5.000 m.
• Beskyttelsesgrad: IP20.
• Cybersikkerhedscertificering: ETSI EN 303 645.

Certificeringer

Den gældende tekniske datablad fra GoodWe angiver følgende internationale certificeringer for EzLogger3000C, blandt andet:

• CE-RED (EN 18031).
• RCM.
• Anatel.
• KC.
• MIC.
• VCCI.
• WPC.
• FCC.
• ISED.

Centraliseret styring til GoodWe solcelleanlæg

GoodWe EzLogger3000C leverer en centraliseret løsning til indsamling og overførsel af information fra professionelle solcelleanlæg med et stort antal enheder. Dens fire RS485-porte, to LAN-forbindelser, WiFi, ekstra ind- og udgange samt kompatibilitet med forskellige protokoller gør det muligt at tilpasse den til projekter med forskellige konfigurationer.

Muligheden for at tilslutte op til 100 enheder, opretholde samtidig overvågning i SEMS og eksterne platforme samt gendanne data efter afbrydelser i op til 30 dage gør den særligt velegnet til kommercielle og industrielle solcelleanlæg, hvor overvågning og kommunikationsstyring er afgørende.
