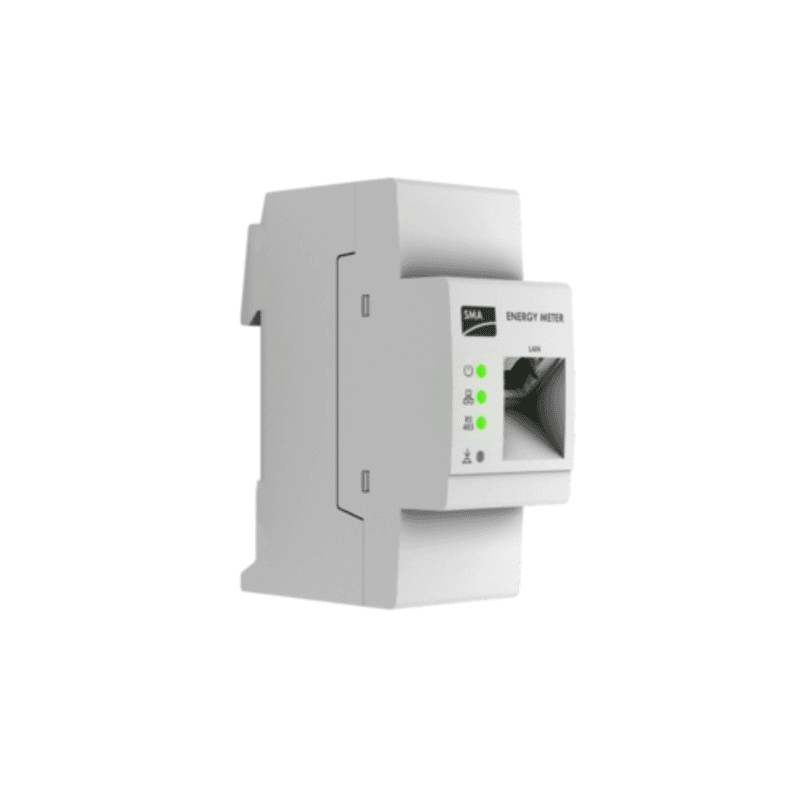

Energimåler (Smart Meter) SMA EM-1CT63A-21

SMA Energy Meter CT EM-1CT63A-21 er en intelligent energimåler, der er udviklet til hurtigt og præcist at registrere de elektriske energistrømme i solcelleanlæg og SMA energistyringssystemer. Denne version leveres med en 63 A strømtransformer og gør det muligt at overføre de målte værdier via Ethernet i det lokale netværk, hvilket letter overvågning af netforbrug, indfødning af energi og solcelleproduktion.

Takket være den bidirektionale måling kan SMA EM-1CT63A-21 registrere både den energi, der importeres fra elnettet, og den energi, der sendes ud på nettet. Disse oplysninger kan anvendes i SMA-økosystemet til at optimere energistyringen, øge udnyttelsen af solenergi og udføre reguleringsfunktioner, der er kompatible med de installerede enheder.

Måling via 63 A strømtransformer

SMA EM-1CT63A-21 foretager målingen via en strømtransformer, som er inkluderet som standard med enheden. Denne version har en CT-tilslutning og er målrettet enfasede anvendelser med en grænse-strøm på op til 63 A.

I modsætning til andre målere med direkte tilslutning registrerer SMA Energy Meter CT strømmen via den tilhørende strømtransformer. Denne konfiguration gør integrationen i eltavler lettere og muliggør måling uden at føre hele installationens strøm direkte gennem selve måleren.

Bidirektional måling til solcelleanlæg

SMA Energy Meter CT kan registrere energistrømme i begge retninger. Dermed kan den bruges til at aflæse det strømforbrug, der tages fra elnettet, samt den solcelleeffekt, der sendes ud på nettet.

Den kan også anvendes som solcelleproduktionsmåler og bidrage til at integrere produktionen fra invertere fra andre producenter i visse kompatible SMA energistyringssystemer.

Kommunikation via Ethernet

Måleren er udstyret med en Ethernet-grænseflade til at overføre de registrerede værdier via det lokale netværk. Den har ikke WiFi-forbindelse, så integrationen med de øvrige komponenter i systemet sker via netværkskabel.

Den hurtige kommunikation af elektriske værdier gør det muligt for kompatible SMA-systemer at have opdaterede data til overvågning og energistyring. Producenten angiver målecyklusser på 1000 ms og 200 ms.

Kompatibel med SMA energistyringssystemer

SMA EM-1CT63A-21 er udviklet til integration i installationer med SMA-styringssystemer. Den kan anvendes sammen med Sunny Home Manager 2.0 og kompatible System Manager-løsninger og leverer de nødvendige værdier til at overvåge og styre installationens energistrømme.

SMA medtager også denne måler blandt de kompatible komponenter til visse zero export-konfigurationer. I disse systemer gør oplysningerne fra måleren det muligt for reguleringssystemet at kende energibyttet ved nettilslutningspunktet i realtid.

Kompakt installation på DIN-skinne

Enheden er designet til montering på DIN-skinne i en eltavle eller målerskab. Dens mål er kun 35 x 88 x 65 mm, og den optager to DIN-moduler, hvilket gør den nem at integrere selv i tavler med begrænset plads.

Modellen EM-1CT63A-21 har en vægt på cirka 0,2 kg og er beregnet til drift ved omgivelsestemperaturer mellem -25 og +55 °C.

Præcision og lavt forbrug

SMA Energy Meter CT tilbyder en målenøjagtighed på op til ≤ 2 % og understøtter en maksimal strøm på 63 A via den medfølgende transformer. Dets eget maksimale forbrug er ≤ 2 W, hvilket hjælper med at holde systemets hjælpeforbrug til overvågning lavt.

Den nominelle driftsspænding ligger mellem 85 og 250 V AC, og den understøtter netfrekvenser på 50 eller 60 Hz med en tolerance på ±5 %.

Tekniske egenskaber for SMA EM-1CT63A-21

• Mærke: SMA Solar.
• Reference: EM-1CT63A-21.
• Serie: SMA Energy Meter CT.
• Type: intelligent energimåler / Smart Meter.
• Anvendelse: måling og energistyring i solcelleanlæg.
• Antal medfølgende strømtransformere: 1.
• Grænse-strøm: maks. 63 A.
• Måletype: via strømtransformer.
• Bidirektional måling: ja.
• Nominel spænding: 85-250 V AC.
• Frekvens: 50/60 Hz (±5 %).
• Maks. eget forbrug: ≤ 2 W.
• Målenøjagtighed: ≤ 2 %.
• Målecyklusser: 1000 ms / 200 ms.
• Kommunikationsgrænseflade: Ethernet.
• WiFi: nej.
• Montering: DIN-skinne i eltavle eller målerskab.
• Pladsbehov på DIN-skinne: 2 moduler.
• Mål: 35 x 88 x 65 mm.
• Vægt: ca. 0,2 kg.
• Driftstemperatur: -25 til +55 °C.
• Transport- og opbevaringstemperatur: -25 til +70 °C.
• Maks. driftshøjde: 2000 m over havets overflade.
• Kapslingsklasse: IP20.
• Beskyttelsesklasse: II.
• Overspændingskategori: CAT III.
• Producentgaranti: 2 år.

Leveringsomfang

Ifølge SMA-dokumentationen omfatter leveringen af EM-1CT63A-21 selve SMA Energy Meter CT, en 63 A strømtransformer, stik til spændingsindgangen, stik til strømtransformeren samt installationsdokumentation.

Måling til optimering af eget forbrug fra solceller

De oplysninger, som SMA EM-1CT63A-21 leverer, gør det muligt at se, hvordan energien bevæger sig mellem solcelleanlægget, forbruget og elnettet. Integreret i et kompatibelt SMA-system kan disse data bruges til at optimere eget forbrug, overvåge købt eller indfødnet energi og koordinere energistyringsstrategier.

Dets kompakte DIN-skinneformat, Ethernet-kommunikation, bidirektionale måling og den medfølgende 63 A strømtransformer gør SMA Energy Meter CT EM-1CT63A-21 til en specifik løsning til enfasede installationer, der har behov for at integrere energimåling i SMA-økosystemet.

Vigtigt: installation og idriftsættelse af måleren skal udføres af kvalificeret personale og i overensstemmelse med de instruktioner og sikkerhedskrav, som SMA har fastsat.
