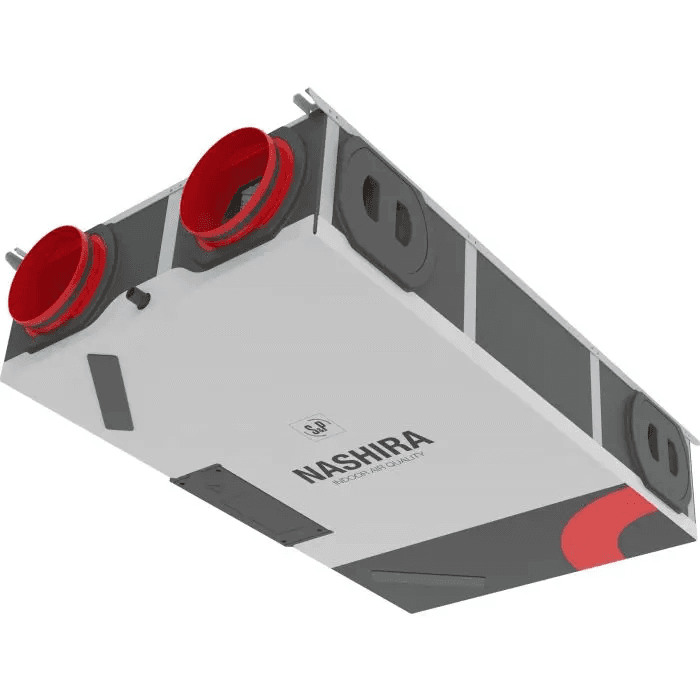

Varmegenvindingsenhed S&P NASHIRA S 150 R8

Varmegenvinderen S&P NASHIRA S 150 R8, reference 5153207300, er en mekanisk ventilationsenhed med kontrolleret dobbeltstrøm, designet til løbende at udskifte luften i boliger og samtidig genvinde en stor del af energien fra den udsugede luft. Den tilbyder en regulerbar luftmængde fra 70 til 150 m³/h og en følsom virkningsgrad på 90%, kombineret med lavt energiforbrug, automatisk styring og et lavprofildesign, der er særligt velegnet til installation i nedhængt loft.

NASHIRA-serien fra Soler & Palau omfatter en højeffektiv modstrømsvarmeveksler, lavenergi EC-motorer og ventilatorer med konstant luftmængde. Modellen NASHIRA S 150 R8 er versionen med følsom varmeveksler og er udstyret med integreret fugtighedssensor, automatisk og manuel bypass, Modbus-kommunikation, 0-10 V indgang og medfølgende betjeningspanel.

Dobbeltstrømsventilation med varmegenvinding

NASHIRA S 150 R8 udsuger den brugte luft fra boligens fugtige zoner, såsom badeværelser og køkken, mens den tilfører filtreret udeluft til soveværelser, stue og andre primære opholdsrum. Før luften udledes til det fri, genvinder varmeveksleren en del af dens termiske energi og overfører den til den nye tilluft.

Denne funktion gør det muligt at opretholde en kontinuerlig luftudskiftning og samtidig reducere de energitab, der er forbundet med traditionel ventilation. S&P angiver for NASHIRA S 150 en følsom virkningsgrad på 90% i henhold til EN 13141-7.

Maksimal luftmængde på 150 m³/h

Varmegenvinderen arbejder med en minimumsluftmængde på 70 m³/h og kan nå op til 150 m³/h. EC-ventilatorerne fungerer med konstant luftmængderegulering, så enheden automatisk tilpasser driften for at opretholde den indstillede luftmængde trods variationer i installationens tryk.

Ifølge S&P's tekniske manual kan NASHIRA S 150 levere op til 150 m³/h ved 400 Pa, hvilket giver en høj trykkapacitet til tilpasning af enheden til ventilationskanaler i boliger.

Integreret fugtighedssensor og automatisk drift

NASHIRA S er udstyret med sensorer til relativ luftfugtighed, som gør det muligt automatisk at tilpasse ventilationsluftmængden til boligens indendørs forhold. I proportional tilstand øger eller reducerer enheden luftmængden afhængigt af det registrerede fugtniveau.

I standardkonfigurationen for NASHIRA S 150 kan systemet arbejde ved 90 m³/h, når den relative luftfugtighed er lig med eller under 60%, og gradvist øge til 135 m³/h, når den når eller overstiger 90%. Disse parametre kan ændres via Modbus-kommunikation for at tilpasse driften til projektets behov.

Automatisk og manuel bypass til free cooling

Varmegenvinderen er udstyret med bypass, så luften kan ledes uden om varmeveksleren, når de termiske forhold gør det muligt at udnytte udeluften direkte. Denne funktion er særligt nyttig til free cooling, når udetemperaturen er gunstig.

Bypass kan fungere automatisk ud fra de temperaturer, som enheden måler, eller aktiveres manuelt fra styresystemet. Derudover er det muligt at konfigurere en specifik luftmængde til free cooling-tilstand.

Lavenergi EC-motorer og konstant luftmængde

Ventilatorerne drives af EC-jævnstrømsmotorer, en teknologi udviklet til at reducere elforbruget og muliggøre præcis hastighedsregulering. Ved konstant luftmængde kan enheden kompensere for trykvariationer i installationen som følge af kanaler eller filtrenes tilstand.

Producenten angiver et lydeffektniveau på 46 dB(A) i henhold til EN 13141-7. I sine ErP-data angiver S&P et lydtrykniveau på cirka 33 dB(A) ved 1,5 meter under de specificerede referenceforhold.

Filtrering af tilluft og udsugningsluft

NASHIRA S 150 R8 leveres som standard med G4-filtre både på tilluft og udsugning. Filtreringen beskytter varmeveksleren og de interne komponenter, samtidig med at den reducerer indtrængningen af partikler fra udeluften.

Til tilluften tilbyder S&P forskellige valgfrie filtreringsniveauer, som gør det muligt at tilpasse enheden til projektets krav til luftkvalitet, herunder M5-, F7-, F9- og aktivkulfiltre.

• Standard tilluftfilter: G4.
• Standard udsugningsfilter: G4.
• Valgfrie tilluftfiltre: M5, F7, F9 og aktivkul.
• Vedligeholdelsesadvarsel: alarm for filterskift via styresystemet.

Kompakt design til nedhængt loft

Med mål på kun 1000 x 600 x 210 mm har NASHIRA S-varmegenvinderen et lavprofildesign, der er beregnet til integration i nedhængte lofter. Vægten er 24,5 kg, hvilket gør håndtering og montering lettere under installationen.

Enheden har fire lufttilslutninger på Ø125 mm. S&P's FLEXY-system gør det muligt at ændre studsenes position, så de kan tilpasses kanaldisponeringen, hvilket forbedrer monteringsfleksibiliteten uden at skulle afmontere enheden.

Elektronisk reversering af luftstrømme

NASHIRA-serien gør det muligt elektronisk at vende luftstrømmenes konfiguration, hvilket letter tilpasningen til forskellige kanaldisponeringer. Denne funktion, sammen med de flytbare tilslutninger, gør det muligt at konfigurere varmegenvinderen, så den passer til den enkelte installation.

Medfølgende styring og Modbus-forbindelse

Varmegenvinderen leveres med et betjeningspanel, hvorfra det er muligt at vælge enhedens drift og foretage forskellige luftmængdeindstillinger. Enheden har fire driftsniveauer: lav hastighed, mellem hastighed, høj hastighed og en specifik hastighed til free cooling.

Den integrerer også Modbus RTU-kommunikation og en analog 0-10 V indgang, hvilket gør det nemt at integrere den med kompatible reguleringssystemer eller eksterne sensorer. Via et 0-10 V signal kan enheden ændre luftmængden proportionalt, når den arbejder i automatisk tilstand.

Elektronikken gør det muligt at aflæse parametre som aktuel luftmængde, indendørs fugtighed, temperaturer, bypass-status og resterende tid til filtervedligeholdelsesadvarsel.

Kompatibel med CONNECTAIR

Via det kompatible SPCM-kommunikationskort kan NASHIRA-serien tilsluttes S&P's CONNECTAIR-platform, hvilket gør det muligt at tilføje overvågnings- og styringsfunktioner til systemet via internettet. Denne mulighed udvider styringsmulighederne for installationer, der kræver tilsluttet kontrol.

Passivhaus-certificering og energieffektivitet

NASHIRA S-serien er certificeret som Passivhaus-komponent, en certificering rettet mod løsninger med høj energieffektivitet til bygninger med meget lavt energiforbrug. For reference 5153207300 fastsætter S&P's ErP-dokumentation en specifik energiforbrugsklasse A i standardkonfiguration.

Kombinationen af modstrømsvarmeveksler, EC-motorer, automatisk fugtstyring og konstant luftmængdedrift gør det muligt at reducere den energi, der kræves for at ventilere boligen.

Tekniske egenskaber for S&P NASHIRA S 150 R8

• Mærke: Soler & Palau (S&P).
• Reference: 5153207300.
• Model: NASHIRA S 150 R8.
• Type: dobbeltstrøms varmegenvinder til boliger.
• Type af varmegenvinding: følsom.
• Varmeveksler: modstrøm.
• Minimumsluftmængde: 70 m³/h.
• Maksimal luftmængde: 150 m³/h.
• Maksimal luftmængde ifølge manual: 150 m³/h ved 400 Pa.
• Følsom virkningsgrad: 90% i henhold til EN 13141-7.
• ErP energiklasse: A.
• Ventilatorer: centrifugalventilatorer med konstant luftmængde.
• Motorer: lavenergi EC.
• Forsyning: 230 V, 50 Hz.
• Angivet maksimalt forbrug i den tekniske manual: 111 W.
• Lydeffekt Lw(A): 46 dB(A).
• Reference lydtryk: 33 dB(A) ved 1,5 m, Qref og 50 Pa.
• Lufttilslutninger: 4 x Ø125 mm.
• Mål: 1000 x 600 x 210 mm.
• Vægt: 24,5 kg.
• Tilluftsfilter: G4 som standard.
• Udsugningsfilter: G4.
• Valgfrie tilluftfiltre: M5, F7, F9 og aktivkul.
• Fugtighedssensor: integreret.
• Bypass: automatisk og manuel.
• Styringsindgang: 0-10 V.
• Kommunikation: Modbus RTU.
• Filteralarm: ja.
• Betjeningspanel: inkluderet.
• Reversering af luftstrømme: elektronisk.
• Installation: egnet til nedhængt loft.
• Passivhaus-certificering: ja.

Leveringsindhold

Ifølge S&P's tekniske manual omfatter leveringen NASHIRA S-varmegenvinderen, betjeningspanel, fleksibel slange til tilslutning af kondensafløb, brugerdokumentation og idriftsættelse, energimærke, monteringsskabelon og label til konfiguration af luftstrømme.

Effektiv varmegenvinding og automatisk ventilationsstyring

S&P NASHIRA S 150 R8 kombinerer en luftmængde på op til 150 m³/h med 90% følsom varmegenvinding, EC-motorer, konstant luftmængderegulering og automatisk styring via fugtighedssensor. Dets design på kun 210 mm i højden, de drejelige tilslutninger og reverseringen af luftstrømmene gør det nemt at integrere i forskellige boligkonfigurationer.

Den automatiske og manuelle bypass, Modbus-kommunikation, 0-10 V indgang, de forskellige filtreringsmuligheder og det medfølgende betjeningspanel fuldender en varmegenvinder, der er designet til at levere effektiv, kontrolleret og fleksibel boligventilation.
