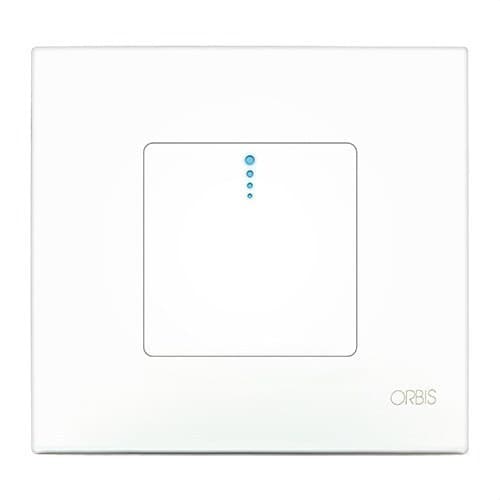

Timer pulsaluz fra 30 sekunder til 10 minutter

Orbis PULSALUZ, reference OB200000, er en elektronisk timer til automatisering af tænding af belysningskredsløb i en bestemt periode. Den installeres indbygget i en universal mekanisme-dåse, fungerer ved 230 V og gør det muligt at justere tidsindstillingen mellem 30 sekunder og 10 minutter, hvilket gør den særligt velegnet til trapper, gange, vestibuler, garager, kældre, depotrum, toiletter og andre gennemgangsområder.

Tændingen sker via en integreret kapacitiv berøringssensor på fronten, så det er nok blot at røre ved den uden at skulle trykke. Den kan også tilsluttes ekstra eksterne trykknapper og har genindkoblingsfunktion: hvis den aktiveres igen under en igangværende tidsperiode, starter en ny fuld cyklus.

Justerbar tidsindstilling fra 30 sekunder til 10 minutter

PULSALUZ gør det muligt at justere driftstiden for belysningen mellem cirka 30 sekunder og 10 minutter. Reguleringsvælgeren er skjult bag den ydre ramme, hvilket hjælper med at undgå utilsigtede ændringer eller uautoriseret manipulation, når den først er indstillet.

Denne regulering gør det muligt at tilpasse funktionen til hvert område. Kortere tider er velegnede til områder med hurtig passage, mens længere perioder gør det muligt at holde lyset tændt i længere tid på trapper, i garager, toiletter eller fællesområder.

Integreret kapacitiv berøringssensor

En af Orbis PULSALUZ' vigtigste egenskaber er aktivering via kapacitiv sensor. Brugeren skal blot komme i kontakt med frontfladen for at aktivere tidsfunktionen, uden at skulle betjene en mekanisk trykknap.

Fronten har også en signal-LED, som gør det lettere at identificere mekanismen.

Genindkoblingsfunktion

Timeren er genindkoblingsbar under drift. Hver gang sensoren berøres igen, eller en af de eksterne trykknapper aktiveres, mens lyset er tændt, starter tidsindstillingen forfra.

Denne funktion er særligt nyttig på trapper og i fællesområder, da forskellige brugere automatisk kan forlænge tændingstiden, mens de benytter installationen.

Kompatibel med eksterne trykknapper

Ud over den indbyggede berøringssensor understøtter PULSALUZ ekstra eksterne trykknapper. På den måde kan det samme kredsløb aktiveres fra forskellige punkter på en trappe, i en gang eller i et fællesområde.

Orbis angiver kompatibilitet med lysende trykknapper med en strøm på op til 6 mA ved 230 V. Hvis kontakten på den ekstra trykknap holdes lukket med en afbryder, kan enheden forblive permanent tændt, så længe kontakten forbliver lukket.

2-leder installation

Orbis PULSALUZ anvender en elektronisk 2-leder installation, en funktion som er særligt nyttig ved visse renoveringer og udskiftninger af tidsstyrede mekanismer, hvor der ikke er en nulleder i mekanisme-dåsen.

Monteringen udføres indbygget i en universal mekanisme-dåse på 65 x 65 mm. Den elektriske tilslutning sker via skrueterminaler til ledere med et tværsnit på 0,75 til 1,5 mm².

Designet til gløde- og halogenlamper

Reference OB200000 er specifikt designet til gløde- og halogenbelysningsbelastninger. Producenten angiver følgende anbefalede belastningsområder:

• Glødelamper: fra 25 til 500 W.
• Lavvoltshalogenlamper ved 12 V AC: fra 50 til 300 VA.
• Halogenlamper ved 230 V AC: fra 18 til 500 W.

Vigtigt: Orbis angiver udtrykkeligt, at PULSALUZ ikke er egnet til elektroniske belastninger. Den må ikke bruges med lysstofrør, sparepærer, elektroniske downlights eller LED-belysning. Til denne type belastninger skal der vælges Orbis-timere, som er specifikt kompatible.

Beskyttelse med hurtig sikring

Timeren har internt en ikke-udskiftelig hurtigsikring type F på 3,15 A. Koblingselementet er af halvledertype, egnet til enhedens elektroniske drift inden for de belastninger, som producenten har angivet.

Lavt eget forbrug

PULSALUZ' eget forbrug er cirka 0,7 W, svarende til 5,3 VA. Da det er en timer, der er permanent installeret i kredsløbet, begrænser dette lave forbrug den energi, der kræves for at holde styresystemet aktivt.

Design til indbygget installation

Mekanismen har omtrentlige udvendige mål på 93 x 86 x 42,5 mm og en nettovægt på 48 g. Den er klar til montering i en universal dåse, og designet gør det muligt at integrere tidsstyringssystemet direkte i belysningens betjeningsområde.

Orbis' tekniske datablad angiver desuden kompatibilitet med mekanismer i Simon serie 27, hvilket letter integrationen i visse eksisterende installationer.

IP20-beskyttelse til indendørs rum

PULSALUZ har en beskyttelsesgrad IP20 i henhold til EN 60529 og beskyttelsesklasse II ved korrekt installation. Den er beregnet til indendørs installationer beskyttet mod direkte fugt.

Driftstemperaturområdet ligger mellem -10 og +50 °C, mens transport- og opbevaringstemperaturen kan være mellem -20 og +60 °C.

Anvendelser af Orbis PULSALUZ

PULSALUZ er primært beregnet til installationer, hvor belysningen kun skal være aktiv i begrænsede perioder. Typiske anvendelser omfatter:

• Trapper i boligforeninger.
• Gange og vestibuler.
• Fælles gårdrum.
• Garager.
• Kældre og depotrum.
• Badeværelser og toiletter.
• Fællesområder i bygninger.
• Gennemgangsområder med kompatibel gløde- eller halogenbelysning.

Tekniske egenskaber for Orbis PULSALUZ OB200000

• Mærke: Orbis.
• Reference: OB200000.
• Model: PULSALUZ.
• Type: elektronisk timer / trappetimer.
• Forsyning: 230 V AC.
• Frekvens: 50 Hz.
• Tidsindstilling: fra 30 sekunder til 10 minutter.
• Aktivering: kapacitiv berøringssensor.
• Eksterne trykknapper: ja.
• Lysende trykknapper: kompatible op til 6 mA ved 230 V.
• Genindkoblingsfunktion: ja.
• Elektrisk installation: 2 ledere.
• Montering: indbygget i universal mekanisme-dåse.
• Anbefalet dåse: universal 65 x 65 mm.
• Kontakttype: halvleder.
• Intern beskyttelse: ikke-udskiftelig hurtigsikring F 3,15 A.
• Eget forbrug: 0,7 W (5,3 VA).
• Glødelast: 25-500 W.
• Halogenlast 12 V AC: 50-300 VA.
• Halogenlast 230 V AC: 18-500 W.
• Kompatibilitet med lysstofrør: nej.
• Kompatibilitet med sparepærer: nej.
• Kompatibilitet med elektroniske downlights: nej.
• Kompatibilitet med LED: nej.
• LED-indikator: ja.
• Beskyttelsesgrad: IP20.
• Beskyttelsesklasse: Klasse II ved korrekt montering.
• Driftstemperatur: -10 til +50 °C.
• Transport- og opbevaringstemperatur: -20 til +60 °C.
• Leder tværsnit: 0,75-1,5 mm².
• Maks. tilspændingsmoment: 0,4 Nm.
• Mål: 93 x 86 x 42,5 mm.
• Nettovægt: 48 g.
• Kompatibilitet: Simon serie 27.

Simpel tidsstyring med et enkelt tryk

Orbis PULSALUZ OB200000 kombinerer trykknap og timer i én enkelt mekanisme, så belysningen kan styres ved blot at berøre den forreste sensor. Tidsindstillingen fra 30 sekunder til 10 minutter og muligheden for at tilføje eksterne trykknapper gør den til en praktisk løsning til automatisering af belysningskredsløb i gennemgangsområder.

Den 2-leder installation gør visse udskiftninger og renoveringer lettere, mens de skjulte indstillinger hjælper med at bevare den valgte konfiguration efter installationen.

Vigtigt: PULSALUZ er udelukkende designet til de gløde- og halogenbelastninger, som Orbis har angivet. Den er ikke kompatibel med LED-belysning eller andre elektroniske belastninger. Der må heller ikke tilsluttes flere PULSALUZ-enheder til at styre den samme belastning.
