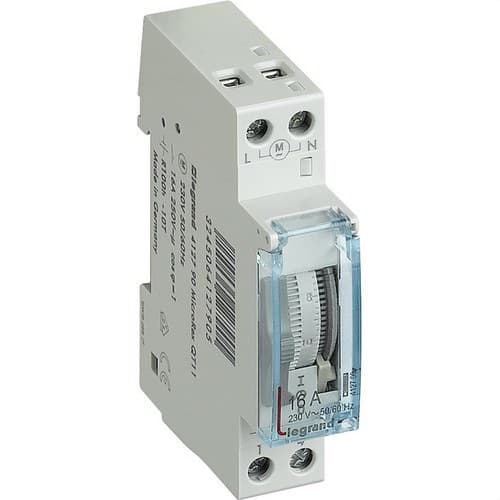

Programmerbar analog timer med vertikal daglig urskive og gangreserve

Legrand tidsurkontakt 412790 er en modulopbygget analog programmeringsenhed, der er designet til at automatisere tænding og slukning af elektriske kredsløb efter en daglig tidsplan. Den har en lodret urskive, programmering i intervaller på 15 minutter, en udgang på 16 ampere og en gangreserve på 100 timer, som gør det muligt at bevare urfunktionen ved midlertidige strømafbrydelser.

Med forsyning på 230 volt vekselstrøm og et kompakt format på kun 1 modul kan den monteres på DIN-skinne i eltavler til automatisk styring af belastninger som belysning eller opvarmning. Den frontmonterede trepositionsvælger gør det muligt at vælge mellem permanent drift, automatisk drift eller slukket.

Analog tidsurkontakt med daglig programmering

Referencen 412790 tilhører Legrands serie af programmerbare tidsurkontakter og anvender en analog 24-timers programmering.

Den lodrette urskive repræsenterer en komplet døgncyklus og er opdelt i segmenter på 15 minutter. Med disse segmenter er det muligt at fastlægge de perioder, hvor udgangen skal være tilkoblet eller frakoblet.

Når programmeringen er udført, gentages cyklussen automatisk hver 24. time, hvilket gør den særligt praktisk til installationer, der skal have de samme driftstider hver dag.

Minimumsprogrammering på 15 minutter

Hvert segment på programskiven svarer til 15 minutter, som også er det mindste tilladte koblingsinterval for enheden.

Denne opløsning gør det muligt at fastlægge forskellige driftstider i løbet af dagen uden behov for mere komplekse digitale programmeringssystemer.

Legrand angiver en koblingsnøjagtighed på plus/minus 5 minutter for denne analoge tidsurkontakt.

Gangreserve på 100 timer

En af de vigtigste egenskaber ved Legrand 412790 er dens gangreserve på 100 timer. Enheden er udstyret med et genopladeligt akkumulatorbatteri, som gør det muligt at opretholde urfunktionen, når strømforsyningen midlertidigt afbrydes.

Dermed behøver en strømafbrydelse ikke straks at kræve genindstilling af programmørens tid, så længe afbrydelsens varighed holder sig inden for den angivne reservekapacitet.

Legrand angiver det integrerede lagringselement som et genopladeligt nikkel-metalhydrid-akkumulatorbatteri.

16 ampere udgang

Tidsurkontakten har 1 kanal og 1 potentialfri normalt åben kontakt. Den nominelle koblingsstrøm er 16 ampere ved 250 volt vekselstrøm for en belastning med effektfaktoren cos phi lig 1.

Denne kapacitet gør det muligt at anvende den til automatisering af forskellige kompatible kredsløb, men det er altid nødvendigt at kontrollere belastningens type og effekt.

Automatisk styring af belysning og opvarmning

Legrand angiver denne programmeringsenhed til anvendelser som tidsstyring af belysning eller opvarmning. Den gør det muligt at fastlægge daglige til- og frakoblingsperioder uden at skulle udføre den manuelle betjening hver dag.

Den kan for eksempel bruges til at styre kredsløb, der kun skal fungere i bestemte tidsrum, så længe den elektriske kapacitet for kontakten og de tilsluttede belastningers egenskaber overholdes.

Frontvælger ON, AUTO og OFF

Fronten er udstyret med en manuel trepositionsvælger, som gør det muligt at vælge mellem forskellige driftstilstande:

• ON: permanent manuel tilkobling af udgangen.
• AUTO: drift efter de tider, der er indstillet på programmeringsskiven.
• OFF: manuel frakobling af udgangen.

Denne funktion gør det muligt midlertidigt at tilsidesætte programmeringen, når det er nødvendigt, uden at ændre de forudindstillede tidssegmenter.

Manuel skift mellem sommer- og vintertid

Legrand 412790 muliggør manuel skift mellem sommer- og vintertid. Justeringen sker ikke automatisk og skal derfor ændres manuelt, når det er relevant.

Indstilling af klokkeslættet foretages også direkte på enhedens analoge mekanisme.

Kvartsstyret ur

Urmekanismen er kvartsstyret, hvilket giver en stabil reference for den daglige programmerings fremdrift.

Kombinationen af kvartsmekanismen og den integrerede gangreserve gør det muligt at holde uret i drift under midlertidige strømafbrydelser.

Forsyning på 230 volt

Tidsurkontakten fungerer med en forsyning på 230 volt vekselstrøm og understøtter en frekvens på 50 eller 60 hertz.

Den elektriske forsyning tilsluttes fra enhedens øverste side i henhold til Legrands tilslutningsdiagram.

Kompakt format på 1 modul

Legrand 412790 optager kun 1 modul på 17,5 millimeter i bredden, hvilket gør det muligt at installere den i eltavler med et minimalt pladsforbrug.

Den er designet til montering på DIN-skinne og kan placeres sammen med automatsikringer, fejlstrømsafbrydere, kontaktorer og andre modulære styre- og beskyttelsesenheder.

Dimensioner på Legrand 412790

De af producenten angivne mål er:

• Bredde: 17,5 millimeter.
• Højde: 83 millimeter.
• Dybde: 60 millimeter.
• Antal moduler: 1.

Det særligt kompakte format gør det nemt at integrere tidsstyring selv i tavler med begrænset modulplads.

Klemmer til ledere på op til 4 kvadratmillimeter

Tidsurkontaktens klemmer accepterer ledere med tværsnit mellem 1,5 og 4 kvadratmillimeter.

Enheden er desuden forsynet med klemmenumre for at lette identifikation under kabling og idriftsættelse.

IP20-beskyttelse

Referencen 412790 har en IP20-beskyttelsesgrad og er beregnet til installation inde i eltavler og egnede kapslinger.

Driftstemperaturen ligger mellem -10 og 55 grader Celsius, mens den tilladte opbevaringstemperatur ligger mellem -10 og 60 grader Celsius.

Tekniske egenskaber for Legrand 412790

• Mærke: Legrand.
• Reference: 412790.
• EAN: 3245064127905.
• Produkttype: analog programmerbar tidsurkontakt.
• Programtype: daglig.
• Programcyklus: 24 timer.
• Skivetype: lodret.
• Antal kanaler: 1.
• Antal udgange: 1.
• Kontakttype: normalt åben, potentialfri.
• Nominel koblingsstrøm: 16 ampere ved 250 volt vekselstrøm.
• Minimumsprogrammering: 15 minutter.
• Varighed pr. segment: 15 minutter.
• Koblingsnøjagtighed: plus/minus 5 minutter.
• Gangreserve: 100 timer.
• Urstyring: kvarts.
• Forsyning: 230 volt vekselstrøm.
• Frekvens: mellem 50 og 60 hertz.
• Manuel vælger: ON, AUTO og OFF.
• Sommer-/vintertidsskift: manuelt.
• Montering: DIN-skinne.
• Antal moduler: 1.
• Bredde: 17,5 millimeter.
• Højde: 83 millimeter.
• Dybde: 60 millimeter.
• Beskyttelsesgrad: IP20.
• Ledertværsnit i klemmer: mellem 1,5 og 4 kvadratmillimeter.
• Forsyningsretning: øverst.
• Driftstemperatur: mellem -10 og 55 grader Celsius.
• Opbevaringstemperatur: mellem -10 og 60 grader Celsius.
• Integreret akkumulator: ja, genopladelig.
• Akkumulatorteknologi: nikkel-metalhydrid.
• Farve: grå RAL 7035.

Daglig tidsprogrammering i kun 1 modul

Legrand tidsurkontakt 412790 gør det muligt dagligt at automatisere kredsløb til belysning, opvarmning og andre kompatible belastninger via en enkel analog programmering i intervaller på 15 minutter.

Dens gangreserve på 100 timer, 16 ampere udgang, manuelle ON–AUTO–OFF-vælger og kompakte format på 1 modul giver en praktisk løsning til installationer, der skal styre gentagne driftstider direkte fra eltavlen.
