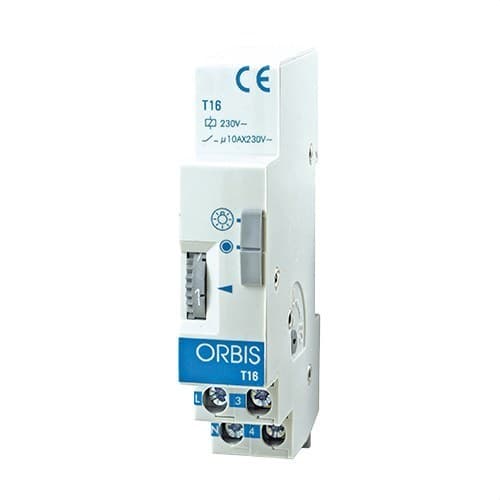

Modulært urværk T-16 230V RAIL DIN 45 sekunder til 7 minutter

Orbis T-16, reference OB060131, er en modulær timer til automatisk styring af belysningskredsløb, særligt velegnet til trapper, gange, fællesarealer, gårde og andre områder, hvor lyset skal holdes tændt i en bestemt periode. Den fungerer ved 230 V AC, har en justerbar tidsindstilling fra 45 sekunder til 7 minutter og monteres på DIN-skinne med kun 1 modul på 17,5 mm.

Dens genindkoblingsfunktion gør det muligt at starte tidsforløbet forfra ved at trykke igen, mens lyset stadig er tændt. Derudover understøtter den både 3- og 4-leder installationer, oplyste trykknapper og har en manuel vælger, der giver mulighed for at vælge mellem automatisk drift og permanent tænding.

Justerbar tidsindstilling fra 45 sekunder til 7 minutter

T-16 gør det nemt at justere den tid, hvor kredsløbet forbliver tilkoblet, via den frontmonterede vælger. Justeringsområdet går fra 45 sekunder til 7 minutter, hvilket gør den let at tilpasse til forskellige anvendelser og bygningstyper.

Denne regulering er særligt praktisk i fælles trapper, gange, adgangsarealer, gårde og andre gennemgangsområder, hvor konstant tændt belysning ville medføre unødigt energiforbrug.

Genindkoblingsbar tidsfunktion

Orbis T-16 har genindkoblingsbar funktion. Hvis en af trykknapperne aktiveres, mens tidsforløbet stadig er aktivt, starter cyklussen forfra.

På den måde kan brugerne forlænge belysningstiden efter behov uden at skulle vente på, at lyset slukker først.

Kompatibel med 3- og 4-leder installationer

Timeren kan anvendes både i 3-leder og 4-leder kredsløb, hvilket giver større fleksibilitet ved nye installationer og ved udskiftning af eksisterende timere.

Skiftet mellem installationstyperne udføres i henhold til Orbis’ elektriske diagram. Den understøtter også oplyste trykknapper med neonlys, med en samlet strøm på op til 50 mA.

Automatisk tilstand eller permanent tænding

Fronten har en manuel betjening med to positioner. I automatisk tilstand forbliver lyset kun tændt i den valgte tid, hver gang en trykknap aktiveres.

Positionen for permanent tænding tilsidesætter midlertidigt tidsfunktionen og holder kredsløbet tilkoblet. Denne funktion er nyttig ved rengøring, vedligeholdelse, reparation eller enhver situation, hvor der er behov for konstant belysning.

Brydeevne på 10 A

T-16 har en normalt åben kontakt med en koblingskapacitet på 10 AX ved 230 V AC. Den maksimale belastning afhænger af den tilsluttede belysningstype.

• Glødelamper: op til 2000 W.
• 230 V halogenlamper: op til 2000 W.
• Lavvoltshalogen 12 V: op til 1200 VA.
• Fluorescerende lamper: op til 800 VA.
• Downlights: op til 750 VA.
• Lavenergipærer: op til 700 VA.
• LED-belysning: op til 100 VA.

Kompakt format med 1 DIN-modul

Orbis T-16 er designet til montering på 35 mm DIN-skinne i henhold til EN 60715. Den optager kun 1 modul på 17,5 mm i bredden, hvilket hjælper med at udnytte pladsen i eltavler optimalt.

De udvendige mål er cirka 17,5 x 85 x 59 mm, og nettovægten er kun 68 g. Den elektriske tilslutning sker via skrueterminaler til ledere på op til 4 mm².

Lavt egetforbrug

Enheden har et egetforbrug på 2 VA, svarende til cirka 0,2 W ifølge producentens datablad. Da det er en enhed, der typisk er tilsluttet kontinuerligt, bidrager det lave forbrug til at begrænse det energiforbrug, der er forbundet med selve styringssystemet.

Beskyttelse og driftsforhold

T-16 har kapslingsklasse IP20 i henhold til EN 60529 og beskyttelsesklasse II, når den er korrekt installeret. Dens driftstemperaturområde er fra -10 til +50 °C, mens den ved transport og opbevaring tåler temperaturer fra -20 til +60 °C.

Tekniske egenskaber for Orbis T-16 OB060131

• Mærke: Orbis.
• Reference: OB060131.
• Model: T-16.
• Type: modulær trappeautomat / timer.
• Anvendelse: tidsstyring af belysningskredsløb.
• Forsyning: 230 V AC ±10%.
• Nominel frekvens: 50-60 Hz.
• Tidsområde: 45 sekunder til 7 minutter.
• Genindkoblingsbar tidsfunktion: ja.
• Kontakttype: normalt åben (NO).
• Brydeevne: 10 AX ved 230 V AC.
• Installation: 3 eller 4 ledere.
• Oplyste trykknapper: kompatible, op til 50 mA med neonlys.
• Manuel styring: automatisk / permanent tænding.
• Egetforbrug: 2 VA (0,2 W).
• Montering: 35 mm DIN-skinne.
• Bredde: 1 DIN-modul, 17,5 mm.
• Ca. mål: 17,5 x 85 x 59 mm.
• Nettovægt: 68 g.
• Maks. ledertværsnit: 4 mm².
• Tilslutning: skrueterminaler.
• Maks. tilspændingsmoment: 0,8 Nm.
• Kapslingsklasse: IP20.
• Beskyttelsesklasse: Klasse II ved korrekt montering.
• Driftstemperatur: -10 til +50 °C.
• Transport- og opbevaringstemperatur: -20 til +60 °C.

Anvendelser af Orbis T-16 timeren

T-16 er særligt udviklet til at automatisere belysning i områder, hvor der kun er behov for lys i korte perioder. Orbis anbefaler den til boliger, ejerforeninger, offentlige bygninger, hoteller, hospitaler, kontorer, butikker, uddannelsesinstitutioner, sportsanlæg og industri.

Dens tidsområde fra 45 sekunder til 7 minutter, genindkoblingsfunktionen og kompatibiliteten med tre- eller firelederinstallationer gør den særligt praktisk både til nye installationer og til udskiftning af eksisterende tidsstyringer.

Kompakt timer til eltavler

Orbis T-16 OB060131 kombinerer frontjustering, montering i kun ét DIN-modul og en brydeevne på 10 A i en kompakt enhed. Den automatiske/permanente tænding gør desuden vedligeholdelsesarbejde lettere, når kredsløbet skal holdes tilkoblet i længere tid.

For at sikre korrekt drift skal installation og tilslutning udføres i henhold til Orbis’ diagrammer og specifikationer samt gældende el-regler.
