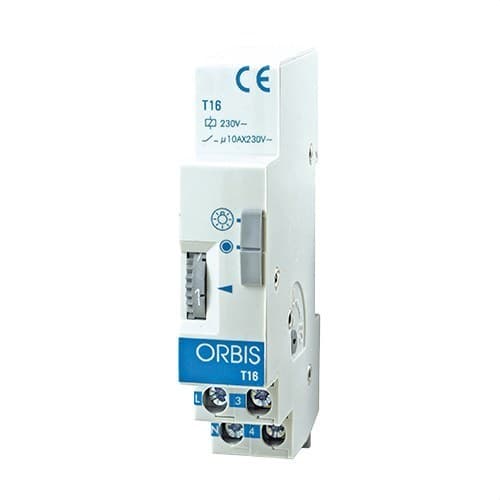

Modulært urværk garage T-16G 230V 3 til 30 minutter

Orbis T-16G timeren, reference OB060100, er en modulær trappeautomat, der er særligt designet til installationer, som kræver lange tændingstider, såsom garager, parkeringsanlæg, lange gange, kældre og fællesarealer. Den fungerer ved 230 V og gør det muligt at regulere tidsindstillingen mellem 3 og 30 minutter via en frontvælger.

Det kompakte format med én DIN-modul gør integrationen i eltavler nem, mens den genindkoblingsbare funktion gør det muligt at starte tidsforløbet forfra med et nyt tryk, inden den aktuelle cyklus er afsluttet. Derudover understøtter den installationer med 3 eller 4 ledere samt lysende trykknapper, hvilket giver fleksibilitet både ved nybyggeri og renovering.

Forlænget tidsindstilling fra 3 til 30 minutter

T-16G adskiller sig fra standardmodellen T-16 ved at have et væsentligt bredere tidsområde. Tændingstiden kan reguleres mellem 3 og 30 minutter, hvilket gør den særligt velegnet til rum, hvor brugerne har behov for belysning i længere perioder.

Orbis anbefaler denne model specifikt til garager og underjordiske parkeringsanlæg, men den kan også anvendes i lange korridorer, lagerrum, fællesarealer og andre områder, hvor en tidsindstilling på få minutter kan være utilstrækkelig.

Genindkoblingsbar funktion

Tidsindstillingen er genindkoblingsbar. Hvis der trykkes på en af de tilsluttede trykknapper igen i tændingsperioden, starter timeren en ny fuld cyklus fra begyndelsen.

Denne funktion er særligt nyttig i garager eller store bygninger, da den automatisk kan forlænge belysningstiden, når nye brugere kommer ind i området, uden at man behøver at vente på, at kredsløbet slukker.

Kompatibel med 3- og 4-leder installationer

Orbis T-16G kan anvendes både i 3-leder og 4-leder elektriske installationer. Selve enheden har en vælger, der gør det muligt at tilpasse tilslutningsskemaet til den eksisterende installationstype.

Denne kompatibilitet gør det lettere at udskifte tidligere timere og gør det muligt at bruge den samme model i en bred vifte af bolig-, fælles- og professionelle eltavler.

Kompatible lysende trykknapper

Timeren understøtter lysende trykknapper med neonlys, med en samlet strøm på op til 50 mA. Dermed er det muligt nemt at finde trykknapperne i mørke områder som garager, trapper og gange.

Manuel vælger til automatisk drift eller permanent tænding

Fronten på T-16G har en manuel betjening med to positioner. Ved automatisk drift tændes belysningen i den valgte tid, hver gang der aktiveres en trykknap.

Positionen for permanent tænding gør det muligt at holde kredsløbet konstant tilsluttet og midlertidigt annullere tidsfunktionen. Denne funktion er nyttig under vedligeholdelse, rengøring, reparationer eller i enhver situation, hvor der er behov for konstant belysning.

10 A kontakt

Orbis T-16G har en koblingskapacitet på 10 A ved 230 V AC. Den maksimalt tilladte belastning afhænger af den tilsluttede belysningsteknologi og skal overholdes for at sikre korrekt og sikker drift.

• Glødelamper: op til 2000 W.
• Fluorescerende lamper: op til 800 VA.
• Lavvoltshalogen 12 V: op til 1200 VA.
• Halogen 230 V: op til 2000 W.
• Energisparelamper: op til 700 VA.
• LED-belysning: op til 100 VA.

Kompakt format med én DIN-modul

Timeren er designet til montering på 35 mm DIN-skinne i henhold til EN 60715. Den optager kun én modulbredde på cirka 17,5 mm, hvilket gør installationen nem i eltavler med begrænset plads.

De ydre mål for T-16/T-16G-serien er cirka 17,5 x 85 x 59 mm. Det kompakte format gør det muligt at installere den sammen med beskyttelsesudstyr, kontaktorer og andre styreelementer i tavlen.

Nem installation i eltavle

Tilslutningen udføres via enhedens klemmer, og den interne vælger gør det muligt at vælge mellem 3- eller 4-leder installation. Den maksimale tilladte ledertværsnit er 4 mm².

Tidsindstillingen foretages direkte fra fronten via en gradueret vælger, så der er ikke behov for digital programmering eller opsætning med eksterne værktøjer.

IP20-beskyttelse

T-16G har en beskyttelsesgrad på IP20 i henhold til EN 60529 og klasse II-beskyttelse, når den er korrekt installeret. Den er beregnet til montering inde i eltavler, som er beskyttet mod vand og direkte adgang til spændingsførende dele.

Det specificerede driftstemperaturområde for denne serie fra Orbis er mellem -10 og +50 °C.

Anvendelser for Orbis T-16G

Takket være det brede tidsområde er OB060100 særligt velegnet til at automatisere kredsløb, hvor belysningen skal forblive tændt i flere minutter efter hvert tryk.

• Fællesgarager.
• Underjordiske parkeringsanlæg.
• Lange gange.
• Trapper og repos.
• Kældre og opbevaringsrum.
• Fællesarealer i bygninger.
• Uddannelses- og idrætsfaciliteter.
• Offentlige bygninger.
• Butikslokaler og kontorer.
• Kompatible industrielle installationer.

Tekniske specifikationer for Orbis T-16G OB060100

• Mærke: Orbis.
• Reference: OB060100.
• Model: T-16G.
• Type: trappeautomat / modulær timer.
• Primær anvendelse: garager, parkeringsanlæg og områder med forlænget tidsstyring.
• Forsyning: 230 V AC.
• Frekvens: 50-60 Hz.
• Tidsområde: fra 3 til 30 minutter.
• Genindkoblingsbar tidsfunktion: ja.
• Aktivering: via eksterne trykknapper.
• Elektrisk installation: 3 eller 4 ledere.
• Lysende trykknapper: kompatible op til 50 mA.
• Manuel betjening: automatisk / permanent tænding.
• Brydeevne: 10 A ved 230 V AC.
• Maks. glødelast: 2000 W.
• Maks. fluorescerende belastning: 800 VA.
• Maks. halogenlast 12 V: 1200 VA.
• Maks. halogenlast 230 V: 2000 W.
• Maks. lavenergilast: 700 VA.
• Maks. LED-belastning: 100 VA.
• Montering: 35 mm DIN-skinne.
• Bredde: 1 DIN-modul, cirka 17,5 mm.
• Omtrentlige mål: 17,5 x 85 x 59 mm.
• Maks. ledertværsnit: 4 mm².
• Beskyttelsesgrad: IP20.
• Beskyttelsesklasse: Klasse II ved korrekt montering.
• Driftstemperatur: -10 til +50 °C.
• GTIN/EAN: 8426709001179.

Specifik timer til garager og områder med lang opholdstid

Orbis T-16G OB060100 tilbyder en enkel løsning til at undgå, at belysningen i garager og fællesområder forbliver tændt på ubestemt tid. Dens tidsindstilling på op til 30 minutter gør det muligt at have lys under længere passager og automatisk afbryde kredsløbet, når den valgte periode er udløbet.

Den genindkoblingsbare funktion, kompatibiliteten med 3- og 4-leder installationer, vælgeren til permanent tænding og formatet med kun én DIN-modul gør både installation og daglig brug nem i bolig- og erhvervsanvendelser.

Vigtigt: før tilslutning af armaturerne skal det kontrolleres, at typen og effekten af belastningen ligger inden for Orbis’ fastsatte grænser. Montering og tilslutning skal udføres af kvalificeret personale i henhold til producentens diagrammer og gældende el-regler.
