Justerbar timer fra 30 sekunder til 10 minutter

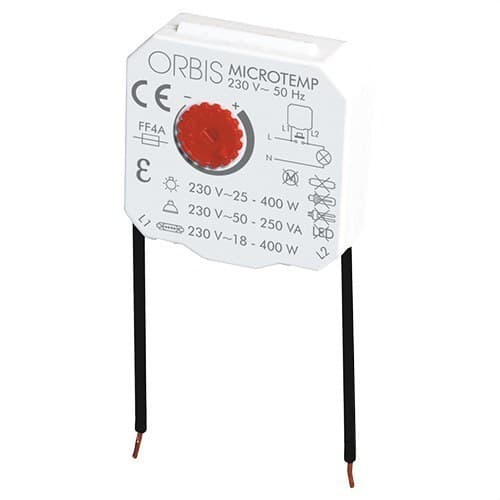

Orbis MICROTEMP-timeren, reference OB200004, er en kompakt elektronisk timer til 230 V, designet til at automatisere tænding og slukning af belysningskredsløb over en justerbar periode fra 30 sekunder til 10 minutter. Den kompakte størrelse gør det muligt at installere den skjult bag en trykknap, i en universal indmuringsdåse, samledåse, inspektionsdåse eller nedhængt loft.

MICROTEMP anvender en tilslutning med kun 2 ledere og kræver ikke nulleder ved installationspunktet. Den er kompatibel med standard trykknapper, understøtter et ubegrænset antal ekstra trykknapper og har genindkoblingsbar tidsfunktion, så et nyt tryk under cyklussen starter den valgte tid forfra.

Justerbar tidsindstilling fra 30 sekunder til 10 minutter

Driftstiden justeres med drejeknappen på enhedens front. Intervallet fra 30 sekunder til 10 minutter gør det muligt at tilpasse tændingen til trapper, gange, fælles gårdrum, toiletter og andre områder, hvor lyset kun skal være tændt i en bestemt periode.

Når den valgte periode er udløbet, afbryder MICROTEMP automatisk belastningen. Hvis der trykkes på en knap igen, mens timeren stadig er aktiv, starter cyklussen forfra.

2-leder installation uden nul

En af MICROTEMPs vigtigste egenskaber er tilslutning med kun to ledere. Enheden tilsluttes parallelt med trykknappen og kræver ikke nul i indmuringsdåsen.

Denne opbygning gør det lettere at integrere den i visse eksisterende installationer, hvor der kun er fase og returledning til belysningen, uden større ændringer i ledningsføringen.

Skjult montering i indmuringsdåse eller samledåse

Timerens kabinet måler cirka 40 x 40 x 14 mm, så den kan placeres bag en trykknap i en universal dåse eller installeres i en samledåse, inspektionsdåse eller nedhængt loft.

Når MICROTEMP er monteret, er den skjult, og brugeren betjener fortsat belysningen via almindelige trykknapper uden behov for at installere en synlig specialmekanisme.

Kompatibel med enhver standard trykknap

Orbis angiver kompatibilitet med almindelige trykknapper på markedet. Derudover kan der installeres ekstra trykknapper uden begrænsning, så det samme kredsløb kan aktiveres fra forskellige punkter på en trappe, i en gang eller i et fælles område.

Den understøtter også oplyste trykknapper inden for den konfiguration, som producenten foreskriver.

Genindkoblingsbar tidsfunktion

Den genindkoblingsbare funktion gør det muligt automatisk at forlænge belysningsperioden. Når der trykkes igen under en aktiv tidsindstilling, starter MICROTEMP en ny fuld cyklus med den samme indstillede tid.

Denne funktion er særligt nyttig på trapper og i fællesområder, da forskellige brugere kan genstarte tidsfunktionen, efterhånden som de bevæger sig ind i området.

Brug som trappeautomat og timer

Ud over at blive brugt som trappeautomat omfatter Orbis' vejledninger forskellige tilslutningsmuligheder, så den kan anvendes som timer ved indkobling eller frakobling.

Designet gør det blandt andet muligt at omdanne bestemte lange impulser til kortere tidsstyrede impulser, altid i henhold til producentens elektriske diagrammer.

Designet til gløde- og halogenbelysning

MICROTEMP anvender en elektronisk udgang via halvleder. På grund af dens 2-leder driftssystem angiver Orbis specifikke minimums- og maksimumsbelastninger, som skal overholdes.

• Glødelamper: 25 til 400 W.
• Lavvoltshalogen 12 V AC: 50 til 250 VA.
• Halogen 230 V AC: 18 til 400 W.

Ikke kompatibel med LED eller elektroniske belastninger

Det er vigtigt at bemærke, at Orbis MICROTEMP ikke er designet til alle typer belysning. Producenten angiver udtrykkeligt, at den ikke må bruges med elektroniske belastninger.

• LED-belysning: ikke kompatibel.
• Fluorescerende lamper: ikke kompatible.
• CFL-lyskilder: ikke kompatible.
• Elektroniske downlights: ikke kompatible.
• Motorer: ikke kompatible.
• Relæer: ikke kompatible.

Til installationer med LED-belysning eller elektroniske belastninger skal der anvendes Orbis-timere, der er specifikt udviklet til disse teknologier.

Brydeevne på 1,5 A

MICROTEMP har en brydeevne på 1,5 A ved 230 V AC. Koblingselementet er af halvledertype, så både den maksimale strøm og de angivne minimums- og maksimumseffekter for hver kompatibel belastning skal overholdes.

Beskyttelse med intern sikring

Enheden er udstyret med en hurtig F-sikring på 4 A til intern beskyttelse. Denne sikring er ikke udskiftelig og er derfor ikke beregnet til at blive udskiftet af brugeren.

Lavt eget forbrug

Timerens forbrug er cirka 0,5 W, svarende til 5,5 VA. Den drives med 230 V AC og en frekvens på 50 Hz.

IP20-beskyttelse til indendørs installationer

MICROTEMP har en beskyttelsesgrad på IP20 i henhold til EN 60529 og klasse II, når den er korrekt installeret. Den er beregnet til indendørs placering og beskyttet inde i en indmuringsdåse, inspektionsdåse eller egnet kapsling.

Driftstemperaturområdet er mellem -10 og +50 °C, mens transport- og opbevaringstemperaturen kan være mellem -20 og +60 °C.

Tekniske specifikationer for Orbis MICROTEMP OB200004

• Mærke: Orbis.
• Reference: OB200004.
• Model: MICROTEMP.
• Type: elektronisk timer / trappeautomat.
• Forsyning: 230 V AC.
• Frekvens: 50 Hz.
• Tidsindstilling: fra 30 sekunder til 10 minutter.
• Genindkoblingsbar tidsfunktion: ja.
• Installation: 2 ledere.
• Nul nødvendig: nej.
• Ekstra trykknapper: ubegrænset.
• Kompatibilitet med standard trykknapper: ja.
• Udgangstype: halvleder.
• Brydeevne: 1,5 A ved 230 V AC.
• Eget forbrug: 5,5 VA, ca. 0,5 W.
• Intern beskyttelse: hurtig F-sikring 4 A, ikke udskiftelig.
• Glødelast: 25-400 W.
• Halogenlast 12 V AC: 50-250 VA.
• Halogenlast 230 V AC: 18-400 W.
• Kompatibilitet med fluorescerende lamper: nej.
• Kompatibilitet med CFL: nej.
• Kompatibilitet med elektroniske downlights: nej.
• Kompatibilitet med LED: nej.
• Kompatibilitet med motorer: nej.
• Kompatibilitet med relæer: nej.
• Montering: skjult i indmuringsdåse, inspektionsdåse, samledåse eller nedhængt loft.
• Ca. kabinetmål: 40 x 40 x 14 mm.
• Leder tværsnit: 1 mm².
• Nettovægt: 22 g.
• Beskyttelsesgrad: IP20 i henhold til EN 60529.
• Beskyttelsesklasse: Klasse II ved korrekt montering.
• Driftstemperatur: -10 til +50 °C.
• Transport- og opbevaringstemperatur: -20 til +60 °C.

Skjult tidsstyring uden at ændre den synlige mekanisme

Orbis MICROTEMP OB200004 gør det muligt at tilføje automatisk slukning til en installation, mens de almindelige trykknapper bevares. Den lille størrelse gør det let at skjule den bag mekanismen, og 2-leder tilslutningen gør det muligt at bruge den i installationer, hvor der ikke er nul tilgængelig på dette punkt.

Tidsindstillingen fra 30 sekunder til 10 minutter, den genindkoblingsbare funktion og muligheden for at tilslutte flere trykknapper gør den til en særligt praktisk løsning til trapper, fælles gårdrum, gange og andre gennemgangsområder med gløde- eller halogenbelysning.

Vigtigt: MICROTEMP er ikke kompatibel med LED-belysning, fluorescerende lamper, CFL, elektroniske downlights, motorer eller relæer. Før installation skal det kontrolleres, at belastningen ligger inden for de minimums- og maksimumsværdier, som Orbis angiver.
