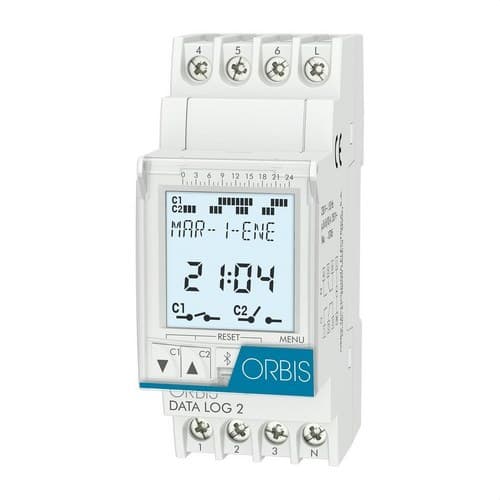

Digital timer switch DATA LOG 2 230V

Orbis DATA LOG 2, reference OB175012, er en digitalt tidsur til 230 V, designet til at automatisere to elektriske kredsløb uafhængigt via daglige, ugentlige, impuls- eller cyklusprogrammer. Det har 40 programmer, to skiftekontakter på op til 16(10) A, baggrundsbelyst LCD-display og DIN-skinne montering med kun 2 moduler.

Dets store programmeringskapacitet gør det muligt at styre belysning, skilte, butiksvinduer, springvand, haver og andre elektriske kredsløb med faste tidsplaner. Det har desuden Bluetooth-kommunikation, automatisk sommer-/vintertidsskift, særlige ferieperioder, driftstimetæller og et udskifteligt batteri, der holder ur og programmering i gang uden forsyning.

To kredsløb, der kan programmeres uafhængigt

DATA LOG 2 adskiller sig fra DATA LOG-versionen ved at have to udgangskredsløb. Hvert kredsløb bruger en skiftekontakt med kapacitet på op til 16(10) A ved 250 V AC, hvilket gør det muligt at styre to belastninger eller belastningsgrupper fra én enhed.

Denne konfiguration er særligt praktisk, når to kredsløb med forskellige tidsplaner skal automatiseres uden at installere to separate tidsure.

Op til 40 daglige eller ugentlige programmer

Programmeren kan gemme op til 40 programmer og udføre daglige eller ugentlige konfigurationer. Dermed er det muligt at definere forskellige tidsplaner for hver dag eller etablere sekvenser, der passer til en installations normale drift.

Enheden tilbyder programmeringsnøjagtighed på sekundniveau og et ur styret af kvartskrystal med en specificeret nøjagtighed på ±1 sekund pr. 24 timer ved 23 °C.

ON/OFF-manøvrer, impulser og cyklusser

Ud over almindelig tænding og slukning på et bestemt tidspunkt kan Orbis DATA LOG 2 konfigureres med forskellige typer manøvrer, så den passer til mere avancerede automatiseringsapplikationer.

• Fast tid ON/OFF: tænding eller slukning på de programmerede tidspunkter.
• Impulser: manøvrer med en varighed, der kan indstilles mellem 1 og 59 sekunder.
• Cyklusser: gentagen drift med intervaller fra 1 til 59 sekunder eller fra 1 minut til 23 timer og 59 minutter.
• Manuel betjening: midlertidig ændring af kredsløbenes status.
• Permanent betjening: gør det muligt at holde en udgang tændt eller slukket uafhængigt af det fastlagte program.

Fire særlige ferieperioder

DATA LOG 2 gør det muligt at definere op til fire særlige perioder i løbet af året. Denne funktion gør det nemt at ændre den normale drift under ferier, helligdage, sæsonlukninger eller andre særlige datoer uden at slette den primære ugeprogrammering.

Takket være disse særlige perioder kan programmeren bedre tilpasses bygninger, butikker, boligforeninger, kontorer og installationer, hvor tidsplanerne ændrer sig på bestemte tidspunkter af året.

Automatisk sommer-/vintertidsskift

Enheden har automatisk skift mellem sommer- og vintertid, som kan konfigureres efter land. Det er også muligt at deaktivere denne funktion, når installationens behov kræver det.

Denne funktion gør det unødvendigt manuelt at korrigere uret, hver gang der sker et sæsonbestemt tidskift.

Programmering og styring via Bluetooth

DATA LOG-serien kan konfigureres via Bluetooth-kommunikation og kompatible mobile enheder, ud over at programmering kan udføres direkte fra enhedens frontbetjening.

Orbis tilbyder apps til programmering og styring af DATA LOG-serien, hvilket gør det nemt at forberede og ændre tidsplaner fra en kompatibel smartphone eller tablet.

Baggrundsbelyst LCD-display

DATA LOG 2 har et stort baggrundsbelyst LCD-display, der viser de nødvendige oplysninger til opsætning og kontrol af enhedens funktion. Displayet viser tid, programmering og udgangenes status samt en daglig tidsplan.

Tidsformatet kan vælges mellem 12 og 24 timer, og baggrundsbelysningen gør det lettere at aflæse, når tidsuret er installeret i tavler med begrænset belysning.

Gangreserve med udskifteligt CR2032-batteri

Tidsuret er udstyret med et udskifteligt CR2032-batteri på 3 V og 220 mAh. Ifølge Orbis’ datablad kan gangreserven nå op til 5 år med batteri og uden nettilslutning, mens batteriets levetid kan nå cirka 10 år, når enheden er forsynet med strøm.

Hvis batteriet er afladet eller ikke er installeret, kan en højkapacitetskondensator desuden bevare programmeringen i cirka 48 timer uden strømforsyning.

Driftstimetæller

DATA LOG 2 har en driftstimetæller for kanalerne, en nyttig funktion til at kende den tid, hvor bestemte belastninger har været aktive.

Denne information kan lette planlægningen af vedligeholdelse af belysning, elektrisk udstyr eller andre enheder, der styres af programmeren.

Tastaturlås og plomberbar frontklap

For at undgå utilsigtede eller uautoriserede ændringer af konfigurationen har enheden en tastaturlåsfunktion. Den har også en plomberbar frontklap, der beskytter adgangen til betjeningen.

Disse egenskaber er særligt nyttige i boligforeninger, offentlige bygninger, butikker og professionelle installationer, hvor eltavlen kan være tilgængelig for forskellige brugere.

Kompakt montage på DIN-skinne

Orbis DATA LOG 2 er designet til montering på DIN-skinne og optager kun 2 moduler. De ydre mål er cirka 35 x 88 x 65 mm med en indbygningsdybde på cirka 60 mm.

Den reducerede bredde gør det muligt at integrere to uafhængige programmeringskanaler i tavlen og samtidig bruge mindre plads end to separate programmeringsure.

Skiftekapacitet

Hvert af de to kredsløb har en skiftekapacitet på 16(10) A ved 250 V AC. Orbis angiver forskellige anbefalede maksimale belastninger afhængigt af den tilsluttede teknologi.

• Glødelamper: op til 3000 W.
• Fluorescerende lamper: op til 1200 VA.
• Lavvoltshalogen 12 V: op til 2000 VA.
• Halogen 230 V: op til 3000 W.
• Sparepærer: op til 600 VA.
• Downlights: op til 400 VA i konfigurationer uden nulgennemgangsdetektion.
• LED: op til 90 VA i konfigurationer uden nulgennemgangsdetektion.

De tilladte kapaciteter kan variere ved brug af skift med nulgennemgangsdetektion. I alle tilfælde skal de maksimale belastninger, som Orbis har angivet for den konkrete enhedskonfiguration, overholdes.

Anvendelser af Orbis DATA LOG 2

Med sine to kanaler, ugentlige programmering og mulighed for impulser og cyklusser kan DATA LOG 2 anvendes i mange bolig-, erhvervs- og industriløsninger.

• Styring af belysning i boligforeninger.
• Udendørs og dekorativ belysning.
• Belysning af butiksvinduer og forretninger.
• Tænding og slukning af lysreklamer.
• Styring af vej- eller offentlig belysning.
• Automatisering af springvand og haver.
• Programmering af vandingssystemer.
• Tidsstyring af kredsløb i kontorer og offentlige bygninger.
• Automatisering af elektrisk udstyr i industrielle installationer.

Tekniske specifikationer for Orbis DATA LOG 2 OB175012

• Mærke: Orbis.
• Reference: OB175012.
• Model: DATA LOG 2.
• Type: modulært digitalt tidsur.
• Forsyning: 230 V AC ±10%.
• Frekvens: 50/60 Hz.
• Antal kredsløb: 2.
• Kontakttype: skiftekontakter.
• Brydeevne: 2 x 16(10) A / 250 V AC.
• Antal programmer: op til 40.
• Programmering: daglig og ugentlig.
• Særlig programmering: op til 4 årlige perioder.
• Manøvrer: fast ON/OFF-tid, manuel, permanent, impulser og cyklusser.
• Impulsvarighed: fra 1 til 59 sekunder.
• Cyklusser: fra 1 til 59 sekunder og/eller fra 1 minut til 23 timer og 59 minutter.
• Sommer/vintertidsskift: automatisk efter land eller kan deaktiveres.
• Driftstimetæller: ja, pr. kanal.
• Display: baggrundsbelyst LCD.
• Tidsformat: 12/24 timer.
• Bluetooth: Bluetooth 5 LE.
• Tastaturlås: ja.
• Plomberbar klap: ja.
• Batteri: CR2032, 3 V, 220 mAh, udskifteligt.
• Reserve med batteri uden forsyning: op til 5 år.
• Batterilevetid med forsynet enhed: op til 10 år.
• Reserve uden batteri og uden forsyning: cirka 48 timer.
• Urets nøjagtighed: ±1 s/24 h ved 23 °C.
• Eget forbrug ved 230 V: 1,3 W, cirka 4 VA.
• Beskyttelsesgrad: IP20.
• Beskyttelsesklasse: Klasse II ved korrekt montering.
• Nominel impulsspænding: 4 kV.
• Driftstemperatur: -10 til 55 °C.
• Opbevarings- og transporttemperatur: -35 til 60 °C.
• Montering: DIN-skinne.
• Bredde: 2 DIN-moduler.
• Omtrentlige mål: 35 x 88 x 65 mm.
• Nettovægt: cirka 120 g.
• Tilslutning: skrueterminaler.
• Leder tværsnit: 1-6 mm² for stiv eller fleksibel ledning.
• Maksimalt tilspændingsmoment: 0,8 Nm.

Avanceret programmering til to kredsløb på kun 2 moduler

Orbis DATA LOG 2 OB175012 giver en komplet løsning til at automatisere to elektriske kredsløb fra én enkelt enhed. Dets 40 programmer, impulser og cyklusser, fire særlige perioder, baggrundsbelyst display og Bluetooth-kommunikation gør det velegnet fra enkle tidsstyringer til installationer med mere avancerede programmeringsbehov.

Gangreserven, det automatiske sommer-/vintertidsskift, driftstimetælleren og tastaturlåsen fuldender en programmerer, der er målrettet både bolig-, erhvervs-, fælles- og industrinstallationer.

Vigtigt: før belastninger tilsluttes, skal deres type, strøm og starteffekt kontrolleres for at overholde de grænser, som Orbis har angivet. Installation og tilslutning skal udføres af kvalificeret personale i henhold til producentens diagram og gældende el-regler.
