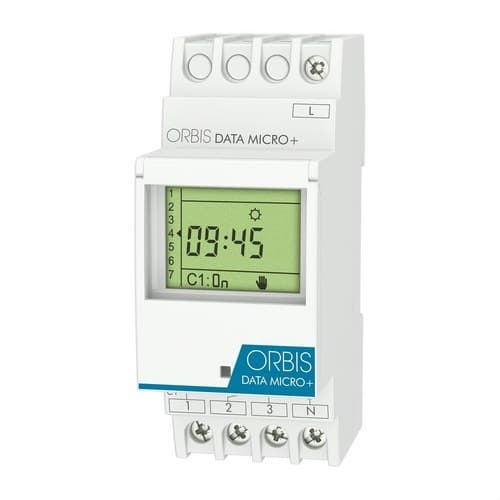

Digital timer DATA MICRO+

Den digitale tidskontakt Orbis DATA MICRO+, reference OB172012N, er en modulær 230 V programmeringsenhed designet til at automatisere et elektrisk kredsløb med programmering pr. sekund, dagligt eller ugentligt. Den har en potentialfri omskifterkontakt på 16(10) A, op til 32 programmer, impulsfunktion fra 1 til 59 sekunder og en særlig feriefunktion på op til 99 dage.

Installationen udføres på DIN-skinne og optager 2 moduler i bredden. Programmeringen foretages via et LCD-display og en ikonstyret menu, hvilket gør det nemt at konfigurere tidsstyring af belysning, vandingspumper, klimaanlæg, signalanlæg og andet elektrisk udstyr. Derudover har den gangreserve på op til 4 år, automatisk sommer-/vintertidsskift og midlertidig eller permanent manuel styring.

Daglig og ugentlig programmering med op til 32 programmer

Orbis DATA MICRO+ kan gemme op til 32 programmer til at fastlægge tænd- og sluktider i løbet af dagen eller ugen. På den måde kan anlæggets drift tilpasses forskellige dage og tidsintervaller uden behov for manuel betjening.

Programmeringen har en minimumsopløsning på 1 sekund, hvilket giver høj præcision til applikationer, der kræver korte koblinger eller aktivering på et bestemt tidspunkt.

Ét potentialfrit omskifterkredsløb

Reference OB172012N svarer til DATA MICRO+-versionen med ét kredsløb. Den har en normalt åben og normalt lukket potentialfri omskifterkontakt med en koblingskapacitet på 16(10) A ved 250 V AC.

Kontakten er fremstillet i AgSnO2 og gør det muligt direkte at styre forskellige typer belastninger inden for de maksimale effekter angivet af Orbis.

Programmerbare impulser fra 1 til 59 sekunder

Ud over konventionelle tænd- og slukkoblinger på et bestemt tidspunkt kan DATA MICRO+ programmere impulser med en varighed mellem 1 og 59 sekunder.

Denne funktion udvider anvendelsesmulighederne i applikationer som sirener, alarmer, signalanlæg, tidsbegrænset aktivering af relæer eller andet udstyr, der kun skal være aktivt i få sekunder.

Feriefunktion på op til 99 dage

Programmeringsenheden har en særlig feriefunktion, der kan indstilles til op til 99 dage. I denne periode deaktiveres de normale programmer uden at de behøver at blive slettet fra hukommelsen.

Denne funktion er særligt nyttig i kontorer, butikker, uddannelsesinstitutioner og andre installationer, der er lukkede i bestemte perioder.

Manuel midlertidig eller permanent styring

Udgangens tilstand kan ændres manuelt direkte på programmeringsenheden. DATA MICRO+ giver mulighed for en midlertidig aktivering eller deaktivering, som ændrer den automatiske drift kortvarigt, eller for at indstille en permanent manuel tilstand.

Disse funktioner gør vedligeholdelse, test og situationer, hvor den programmerede tidsplan midlertidigt ikke ønskes fulgt, lettere.

Automatisk sommer-/vintertidsskift

Uret har styring af skiftet mellem sommer- og vintertid. Det kan indstilles til automatisk at foretage skiftet efter EU-kalenderen, programmeres individuelt eller deaktiveres.

Denne funktion sikrer, at tænd- og sluktiderne bevares korrekt hele året uden manuel justering ved hvert sæsonskift.

Gangreserve på op til 4 år

DATA MICRO+ har et litiumbatteri, der giver en gangreserve på op til 4 år uden netforsyning. På den måde kan uret og programmerne bevares under strømafbrydelser eller i perioder, hvor tavlen er afbrudt.

I denne generation af DATA MICRO+ angiver Orbis et internt litiumbatteri, som ikke kan udskiftes.

LCD-display med ikonstyret programmering

Programmeringsenheden har et LCD-display, der viser klokkeslæt, dag og kredsløbets driftstilstand. Menusystemet bruger ikoner til at guide brugeren gennem opsætningen.

Tidsformatet er 24 timer, og urets nøjagtighed er ±1 sekund pr. 24 timer ved en referencetemperatur på 23 °C takket være dets kvartoscillator.

Transparent, plomberbar frontklap

Frontbetjeningen er beskyttet af et transparent, plomberbart vindue. Denne funktion gør det muligt visuelt at kontrollere informationen på displayet og hjælper samtidig med at forhindre uautoriserede ændringer af programmeringen.

Derfor er DATA MICRO+ særligt velegnet til eltavler i boligforeninger, butikker, kontorer, uddannelsesinstitutioner og andre installationer med adgang for flere brugere.

Kapacitet til forskellige typer belastninger

Den normalt åbne kontakt understøtter forskellige maksimale effekter afhængigt af den tilsluttede belastningstype:

• Glødelamper: op til 3000 W.
• Fluorescerende lamper: op til 1200 VA.
• Lavvoltshalogen ved 12 V AC: op til 2000 VA.
• Halogen ved 230 V AC: op til 3000 W.
• Lavenergipærer: op til 600 VA.
• Downlights: op til 400 VA.
• LED-belysning: op til 90 VA.

Ved belastninger med høje startstrømme skal det især kontrolleres, at de af producenten angivne grænser ikke overskrides.

Modulformat til DIN-skinne

Orbis DATA MICRO+ er designet til montering på DIN-skinne og optager 2 moduler, svarende til ca. 35 mm bredde. De ydre mål er 35 x 88 x 65 mm, og nettovægten er 135 g.

Tilslutningen sker via skrueterminaler og understøtter ledere med et maksimalt tværsnit på 4 mm². Det angivne maksimale tilspændingsmoment er 0,8 Nm.

Forsyning ved 230 V

Reference OB172012N svarer specifikt til versionen med 230 V AC ±10% forsyning og en nominel frekvens på 50/60 Hz. Egetforbruget er 7,3 VA, svarende til ca. 1,2 W.

Orbis har andre DATA MICRO+-referencer til forskellige forsyningsspændinger, så det er vigtigt at kontrollere produktkoden ved udskiftning af en eksisterende programmeringsenhed.

IP20-beskyttelse til eltavler

DATA MICRO+ har kapslingsklasse IP20 i henhold til EN 60529 og klasse II, når den er korrekt installeret. Den er beregnet til montering inde i eltavler, der er beskyttet mod vand og adgang til aktive dele.

Det normale driftstemperaturområde er mellem -10 og +45 °C, mens det angivne driftsgrænseområde fra Orbis er mellem -30 og +50 °C.

Anvendelser for Orbis DATA MICRO+

Dens ugeprogrammering, impulsfunktion og potentialfri kontakt gør DATA MICRO+ velegnet til mange bolig-, erhvervs- og professionelle installationer:

• Programmering af indendørs og udendørs belysning.
• Elektriske pumper til vandingssystemer.
• Driftstider for klimaanlæg på kontorer.
• Sirener i uddannelsesinstitutioner.
• Skilte og signalering.
• Elektrisk udstyr i butikker og offentlige bygninger.
• Automatisering af kredsløb i kompatible industrielle installationer.

Tekniske egenskaber for Orbis DATA MICRO+ OB172012N

• Mærke: Orbis.
• Reference: OB172012N.
• Model: DATA MICRO+.
• Type: digital modulær tidskontakt.
• Forsyning: 230 V AC ±10%.
• Frekvens: 50/60 Hz.
• Antal kredsløb: 1.
• Kredsløb: potentialfrit.
• Kontakttype: omskiftet NO/NC.
• Kontaktmateriale: AgSnO2.
• Brydeevne: 16(10) A ved 250 V AC.
• Antal programmer: op til 32.
• Programmering: pr. sekund, daglig og ugentlig.
• Minimum koblingstid: 1 sekund.
• Koblingsnøjagtighed: på sekundet.
• Impulser: fra 1 til 59 sekunder.
• Særlig feriefunktion: op til 99 dage.
• Manuel styring: midlertidig eller permanent.
• Sommer-/vintertidsskift: automatisk EU, programmerbar eller deaktiverbar.
• Display: LCD.
• Tidsformat: 24 timer.
• Gangreserve: op til 4 år uden forsyning.
• Batteri: internt litium, ikke udskifteligt.
• Urets nøjagtighed: ±1 s/24 h ved 23 °C.
• Egetforbrug: 7,3 VA, ca. 1,2 W.
• Transparent, plomberbar frontklap: ja.
• Tastaturlås: nej.
• Timetæller: nej.
• Maks. glødelast: 3000 W.
• Maks. fluorescerende belastning: 1200 VA.
• Maks. halogenbelastning 12 V AC: 2000 VA.
• Maks. halogenbelastning 230 V AC: 3000 W.
• Maks. lavenergibelastning: 600 VA.
• Maks. downlights: 400 VA.
• Maks. LED-belastning: 90 VA.
• Montering: DIN-skinne.
• Antal moduler: 2.
• Mål: 35 x 88 x 65 mm.
• Nettovægt: 135 g.
• Tilslutning: skrueterminaler.
• Maks. ledertværsnit: 4 mm².
• Maks. tilspændingsmoment: 0,8 Nm.
• Beskyttelsesgrad: IP20 i henhold til EN 60529.
• Beskyttelsesklasse: Klasse II ved korrekt montering.
• Nominel impulsspænding: 4 kV.
• Driftstemperatur: -10 til +45 °C.
• Driftsgrænsetemperatur: -30 til +50 °C.
• Transport- og opbevaringstemperatur: -35 til +60 °C.

Præcis tidsstyring i et kompakt format

Orbis DATA MICRO+ OB172012N kombinerer daglig og ugentlig programmering, koblinger med sekundpræcision og impulsfunktion i en programmeringsenhed på kun 2 DIN-moduler. Den potentialfri omskifterkontakt gør det nemt at integrere den i mange styre- og automationskredsløb.

Gangreserve på op til 4 år, feriefunktion, automatisk tidsomstilling og den plomberbare klap fuldender en løsning, der er særligt velegnet til installationer, hvor der kræves pålidelig tidsstyring uden en alt for kompleks opsætning.

Vigtigt: reference OB172012N svarer til DATA MICRO+ med ét kredsløb og 230 V forsyning. Til to uafhængige kredsløb tilbyder Orbis DATA MICRO 2+. Installationen skal udføres i henhold til producentens diagram og med respekt for de maksimale belastninger, der er angivet for hver type modtager.
