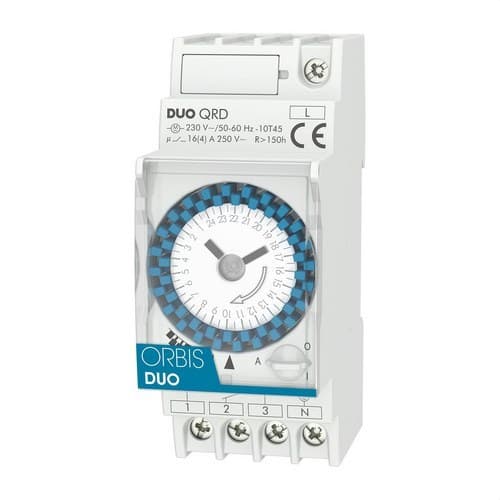

Analog timer switch 2 MOD.DUO QRD 230V

Den analoge tidskontakt Orbis DUO QRD, reference OB292032, er en modulopbygget elektromekanisk timer, der er designet til at automatisere daglig tænding og slukning af elektriske kredsløb. Den fungerer ved 230 V, har en frontskive med 24 timer og en minimumsprogrammering på 30 minutter samt en gangreserve på over 150 timer, så uret kan fortsætte under strømafbrydelser.

Det kompakte 2-modulsformat gør det muligt at montere den direkte på 35 mm DIN-skinne i eltavlen. DUO QRD har en omskifterkontakt på 16(4) A ved 250 V AC, udskifteligt genopladeligt batteri og en manuel trepositionsvælger til valg mellem automatisk drift, permanent tændt og permanent slukket.

Daglig programmering med 24-timers skive

Orbis DUO QRD bruger en analog daglig programmeringsskive, som gør det nemt at se de indstillede driftstider. Den fastlagte cyklus gentages hver 24. time, hvilket er særligt praktisk til udstyr, der skal fungere hver dag efter samme tidsplan.

Skiven har 48 tapper, og hver enkelt repræsenterer et interval på 30 minutter. Dermed kan forskellige tænd- og slukperioder programmeres i løbet af dagen uden behov for skærme, digitale menuer eller apps.

Minimumsmanøvre på 30 minutter

Den mindste programmerbare periode er 30 minutter. Programmeringen udføres ved at flytte de relevante tapper på skiven for de tidsrum, hvor kredsløbet skal være aktivt.

Dette mekaniske system giver en hurtig og visuel opsætning, særligt velegnet til belysning, pumper, varme, poolrensere og andet udstyr, der ikke kræver manøvrer på få minutter eller sekunder.

Gangreserve på over 150 timer

QRD-versionen har et genopladeligt batteri, der giver en gangreserve på over 150 timer. Takket være dette kan urværket fortsætte med at gå, selv hvis der opstår et midlertidigt strømafbrydelse.

Denne funktion forhindrer, at uret straks mister tiden ved netafbrydelse, og gør det muligt at bevare den indstillede tidscyklus. Batteriet kan udskiftes efter Orbis’ anviste procedure.

Manuel trepositionsvælger

Fronten har en manuel betjening, som gør det muligt direkte at vælge en af tre driftstilstande:

• I - Permanent tændt: holder udgangskontakten sluttet uanset programmeringen.
• 0 - Permanent slukket: holder kredsløbet afbrudt.
• A - Automatisk: kredsløbet fungerer efter de tider, der er indstillet på skiven.

Denne funktion gør det muligt midlertidigt at tilsidesætte programmet ved vedligeholdelse, ferier, test eller andre situationer, hvor belastningen skal styres manuelt.

Omskifterkontakt på 16(4) A

DUO QRD har en potentialfri omskifterkontakt med en brydeevne på 16(4) A ved 250 V AC. Det gør det muligt at bruge både normalt åben og normalt lukket kontakt afhængigt af styrekredsens behov.

Den maksimale kapacitet afhænger af den tilsluttede modtager, og Orbis’ anbefalede belastninger skal derfor overholdes.

• Glødelamper: op til 3000 W.
• Fluorescerende lamper: op til 1200 VA.
• Lavvoltshalogen ved 12 V AC: op til 2000 VA.
• Halogen ved 230 V AC: op til 3000 W.
• Lavenergipærer: op til 900 VA.
• LED-belysning: op til 200 VA.

Kompakt 2-moduls DIN-format

Timeren er designet til montering på 35 mm symmetrisk profil i henhold til EN 60715. Den optager 2 DIN-moduler, svarende til 35 mm bredde, hvilket gør den let at integrere sammen med automatsikringer, fejlstrømsafbrydere og andre styrings- og beskyttelseselementer i eltavlen.

De udvendige mål er cirka 35 x 88 x 65 mm. Tilslutningen sker via klemmer til ledere på op til 4 mm².

Frontskive med let aflæsning

I modsætning til andre analoge timere med sidemonteret skive bruger DUO-serien en frontskive, som gør det muligt hurtigt at aflæse klokkeslæt og programmerede perioder, selv efter installation i tavlen.

Det transparente dæksel beskytter programmeringselementerne og hjælper med at forhindre utilsigtede ændringer af tapperne under normal brug.

Urværkets nøjagtighed

Orbis angiver en gangnøjagtighed på op til ±1 sekund pr. dag ved en referencetemperatur på 23 °C. For den daglige skive er den angivne koblingsnøjagtighed cirka ±5 minutter.

Timerens eget forbrug er højst 0,5 W, så den energi, der kræves for at holde mekanismen i drift, er lav.

IP20-beskyttelse og klasse II

DUO QRD har kapslingsklasse IP20 i henhold til EN 60529 og klasse II ved korrekt montering. Den er beregnet til installation inde i en eltavle, som forhindrer adgang til klemmerne, når installationen er afsluttet.

Driftstemperaturen ligger mellem -10 og +45 °C. Orbis anbefaler desuden at undgå installation direkte ved siden af stærkt induktive belastninger som kontaktorer eller transformatorer, der kan skabe kraftige elektromagnetiske felter.

Anvendelser for Orbis DUO QRD

Den daglige programmering og omskifterkontakten gør det muligt at bruge denne tidskontakt til automatisering af mange private, kommercielle og professionelle installationer.

• Poolrensere.
• Indendørs og udendørs belysning.
• Butiksruder og lysreklamer.
• Varmeanlæg.
• Vandpumper.
• Vandingssystemer.
• Elektrisk udstyr i boliger og fællesanlæg.
• Kompatible kommercielle og industrielle installationer.

Tekniske specifikationer for Orbis DUO QRD OB292032

• Mærke: Orbis.
• Reference: OB292032.
• Model: DUO QRD.
• Type: modulopbygget analog tidskontakt.
• Programmering: daglig.
• Skive: 24 timer.
• Antal tapper: 48.
• Minimumsmanøvre: 30 minutter.
• Forsyning: 230 V AC.
• Frekvens: 50-60 Hz.
• Kontakt: omskifter.
• Brydeevne: 16(4) A ved 250 V AC.
• Gangreserve: over 150 timer.
• Batteri: genopladeligt og udskifteligt.
• Gangnøjagtighed: ≤ ±1 s/dag ved 23 °C.
• Koblingsnøjagtighed: cirka ±5 min med daglig skive.
• Eget forbrug: ≤0,5 W.
• Manuel betjening: permanent tændt / automatisk / permanent slukket.
• Maks. glødelast: 3000 W.
• Maks. fluorescerende last: 1200 VA.
• Maks. halogenlast 12 V AC: 2000 VA.
• Maks. halogenlast 230 V AC: 3000 W.
• Maks. lavenergibelastning: 900 VA.
• Maks. LED-belastning: 200 VA.
• Montering: 35 mm DIN-skinne i henhold til EN 60715.
• Bredde: 2 DIN-moduler, 35 mm.
• Ca. mål: 35 x 88 x 65 mm.
• Maks. ledertværsnit: 4 mm².
• Beskyttelsesgrad: IP20 i henhold til EN 60529.
• Beskyttelsesklasse: Klasse II ved korrekt montering.
• Nominel impulsspænding: 4 kV.
• Driftstemperatur: -10 til +45 °C.

Simpel daglig programmering og modstandsdygtig over for strømafbrydelser

Orbis DUO QRD OB292032 tilbyder en enkel løsning til automatisering af kredsløb, der gentager samme tidsplan hver dag. Frontskiven gør både programmering og visuel kontrol let, mens 30-minutters intervallerne er velegnede til mange private og professionelle anvendelser.

Den over 150 timer lange gangreserve, det udskiftelige genopladelige batteri, omskifterkontakten på 16(4) A og det kompakte 2-moduls DIN-format gør den til en særligt velegnet timer til installationer, hvor man ønsker en let konfigurerbar analog tidsstyring, som kan holde uret i gang ved midlertidige strømafbrydelser.

Vigtigt: den tilsluttede belastning skal overholde Orbis’ grænser for den pågældende modtagertype. Montering skal udføres i en eltavle af kvalificeret personale og i overensstemmelse med producentens installations- og tilslutningsanvisninger.
