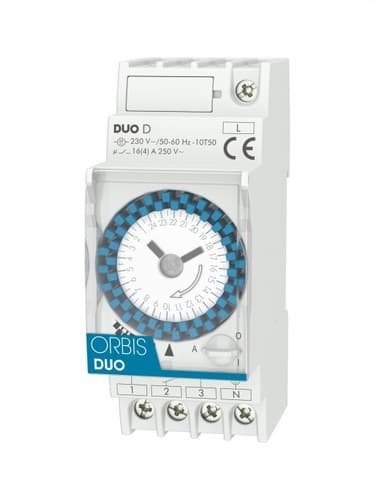

Analog timer switch 2 MOD.DUO D 230V

Den analoge tidskontakt Orbis DUO D, reference OB291032, er en modulopbygget elektromekanisk programmeringsur, der er designet til at automatisere daglig tænding og slukning af elektriske kredsløb. Den fungerer ved 230 V, har en 24-timers frontskive med en minimumsprogrammering på 30 minutter og er udstyret med en omskifterkontakt på 16(4) A ved 250 V AC.

Det 2-modulers format gør det muligt at montere den direkte på en 35 mm DIN-skinne i eltavlen. Programmeringen udføres nemt via frontskivens programmeringsstifter, og den manuelle vælgerkontakt giver mulighed for at vælge mellem automatisk drift, permanent tændt og permanent slukket. Referencen OB291032 svarer specifikt til den daglige model uden gangreserve.

Daglig programmering med 24-timers skive

Orbis DUO D bruger en 24-timers frontskive til at fastlægge perioderne for til- og frakobling af kredsløbet. Det indstillede program gentages automatisk hver dag, hvilket gør den særligt velegnet til installationer, der skal følge en ensartet tidsplan hele ugen.

Skiven har 48 programmeringsstifter. Hver stift repræsenterer et interval på 30 minutter, så du kan definere forskellige driftstider i løbet af dagen uden behov for digitale skærme, apps eller eksterne enheder.

Minimumsmanøvre på 30 minutter

Den korteste programmerbare varighed er 30 minutter. Denne opløsning er velegnet til styring af belysning, opvarmning, pumper, poolfiltre, vandingsanlæg og andet udstyr, der skal være tændt i relativt lange perioder.

Orbis angiver en omtrentlig koblingsnøjagtighed på ±5 minutter for den daglige skive.

Letlæselig frontskive

DUO-serien er kendetegnet ved en frontskive, der gør det nemt visuelt at aflæse klokkeslæt og programmerede perioder, når enheden er installeret i tavlen.

Programmeringen udføres ved at flytte stifterne til de tilsvarende tænd- og slukpositioner, hvilket giver et intuitivt system, der er særligt velegnet til brugere, som foretrækker analog indstilling.

Manuel vælgerkontakt med tre positioner

Fronten har en manuel kontakt, der gør det muligt at ændre kredsløbets tilstand uden at ændre den indstillede programmering:

• I - Permanent tændt: holder kredsløbet tilkoblet uanset programmeringen.
• 0 - Permanent slukket: holder kredsløbet frakoblet.
• A - Automatisk: udgangen følger de indstillede tider på skiven.

Disse positioner er nyttige til vedligeholdelse, ferieperioder, funktionstest eller situationer, hvor det midlertidigt er nødvendigt at tilsidesætte det automatiske program.

Version uden gangreserve

Referencen OB291032 svarer til DUO D, dvs. den daglige version uden batteri eller gangreserve. Når strømforsyningen afbrydes, stopper mekanismen med at gå, indtil forsyningen genoprettes.

Stifterne bevarer den fysisk indstillede programmering, men efter et strømafbrydelse kan det være nødvendigt at justere skivens aktuelle tid igen.

Omskifterkontakt på 16(4) A

DUO D har en omskifterkontakt med en kapacitet på 16(4) A ved 250 V AC. Denne konfiguration gør det muligt at bruge både den normalt åbne og den normalt lukkede kontakt alt efter kredsløbets behov.

Den maksimale effekt, der kan tilsluttes, afhænger af belastningens art, og Orbis’ angivne grænser for hver type forbruger skal derfor overholdes.

Kompatibel med forskellige belysningsteknologier

• Glødelamper: op til 3000 W.
• Fluorescerende lamper: op til 1200 VA.
• Lavvoltshalogen ved 12 V AC: op til 2000 VA.
• Halogen ved 230 V AC: op til 3000 W.
• Sparepærer: op til 900 VA.
• LED-belysning: op til 200 VA.

Ved udstyr med høje startstrømme bør det især kontrolleres, at den reelle belastning ligger inden for fabrikantens specifikationer.

Modulopbygget format med 2 DIN-moduler

Tidskontakten optager 2 DIN-moduler, svarende til 35 mm bredde, og monteres på en 35 mm DIN-skinne. De ydre mål er cirka 35 x 88 x 65 mm, hvilket gør den nem at integrere sammen med beskyttelsesudstyr og andre styringselementer i eltavlen.

Tilslutningen sker via klemmer, der er beregnet til ledere på op til 4 mm².

Lavt egetforbrug

DUO har et egetforbrug på højst 0,5 W. Mekanismen har en gangnøjagtighed på op til ±1 sekund pr. dag ved en referencetemperatur på 23 °C.

IP20-beskyttelse til eltavler

Orbis DUO D har en beskyttelsesgrad på IP20 i henhold til EN 60529 og klasse II under korrekte monteringsforhold. Den er beregnet til installation inde i eltavler eller egnede kapslinger, der beskytter klemmer og aktive dele.

Driftstemperaturområdet ligger mellem -10 og +45 °C.

Anvendelser for Orbis DUO D

Den daglige programmering og omskifterkontakten gør det muligt at bruge OB291032 i mange installationer, hvor udstyr skal fungere efter faste tidsplaner:

• Poolfiltre.
• Indendørs og udendørs belysning.
• Butiksfacader og lysreklamer.
• Varmeanlæg.
• Vandpumper.
• Vandingsanlæg.
• Udstyr i boliger og boligforeninger.
• Kontorer og erhvervslokaler.
• Offentlige bygninger.
• Kompatible landbrugs- og industriløsninger.

Tekniske specifikationer for Orbis DUO D OB291032

• Mærke: Orbis.
• Reference: OB291032.
• Model: DUO D.
• Type: analog elektromekanisk tidskontakt.
• Programmering: daglig.
• Skive: 24 timer.
• Antal stifter: 48.
• Minimumsmanøvre: 30 minutter.
• Koblingsnøjagtighed: ±5 minutter.
• Forsyning: 230 V AC.
• Frekvens: 50-60 Hz.
• Gangreserve: nej.
• Batteri: nej.
• Kontakttype: omskifter.
• Brydeevne: 16(4) A ved 250 V AC.
• Manuel betjening: permanent tændt / permanent slukket / automatisk.
• Gangnøjagtighed: ≤ ±1 s/dag ved 23 °C.
• Egetforbrug: ≤0,5 W.
• Maks. glødelast: 3000 W.
• Maks. fluorescerende belastning: 1200 VA.
• Maks. halogenbelastning 12 V AC: 2000 VA.
• Maks. halogenbelastning 230 V AC: 3000 W.
• Maks. lavenergibelastning: 900 VA.
• Maks. LED-belastning: 200 VA.
• Montering: 35 mm DIN-skinne.
• Antal moduler: 2.
• Bredde: 35 mm.
• Omtrentlige mål: 35 x 88 x 65 mm.
• Maks. ledertværsnit: 4 mm².
• Beskyttelsesgrad: IP20 i henhold til EN 60529.
• Beskyttelsesklasse: Klasse II under korrekte monteringsforhold.
• Nominel impulsspænding: 4 kV.
• Driftstemperatur: -10 til +45 °C.
• EAN: 8426709108946.

Simpel daglig programmering til automatisering af kredsløb

Orbis DUO D OB291032 tilbyder en enkel løsning til automatisering af kredsløb, der gentager den samme tidsplan hver dag. Frontskiven gør både programmering og visuel kontrol nem, mens 30-minutters intervallerne gør det muligt at indstille forskellige driftstider i løbet af en dag.

Den omskifterkontakt på 16(4) A, den trepositions manuelle vælgerkontakt og monteringen i kun 2 DIN-moduler gør den til en praktisk programmeringsenhed til bolig-, erhvervs- og professionelle installationer.

Vigtigt: referencen OB291032 svarer til DUO D-versionen uden gangreserve. For en daglig version med batteri og en gangreserve på over 150 timer tilbyder Orbis DUO QRD. Den tilsluttede belastning skal altid overholde fabrikantens angivne grænser.
