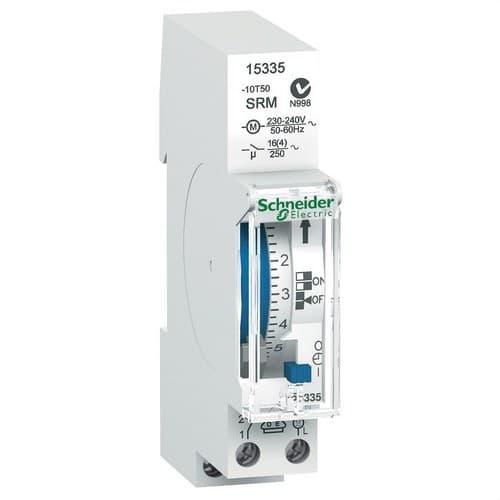

Analog timer IH 24H med 1 modul SRM 1C-16A

Schneider Electric Acti9 IH 15335 analoge tidskontakt er en daglig elektromekanisk timer, der er designet til automatisk at tænde og slukke elektriske kredsløb efter en tidsplan, som brugeren har defineret. Den har en 24-timers programmeringscyklus, 1 udgangskanal, en koblingskapacitet på op til 16 A ved 250 V AC med resistiv belastning og en minimum programmeringsopløsning på 15 minutter. Det kompakte format på kun 1 modul á 18 mm gør den nem at montere på DIN-skinne i el-tavler til boliger, erhverv og mindre tertiære installationer.

Reference 15335 tilhører Acti9 IH-serien fra Schneider Electric og svarer til SRM-versionen, uden gangreserve. Det betyder, at enheden ikke har batteri eller et internt system, der holder uret kørende under et strømafbrydelse. Ved netudfald kan det være nødvendigt at indstille den aktuelle tid igen, når forsyningen er genoprettet.

Daglig programmering på 24 timer

Schneider Electric 15335 arbejder med en daglig 24-timers cyklus. Det indstillede program gentages automatisk hver dag, så længe tidskontakten er forsynet med strøm og står i automatisk tilstand.

Brugeren indstiller tænd- og slukperioder direkte på den frontmonterede tidskive ved hjælp af mekaniske segmenter, uden behov for software, digitale displays eller eksterne enheder.

Denne løsning er særligt praktisk til enkle installationer, hvor en belastning skal aktiveres på de samme tidspunkter hver dag.

Minimumsintervaller på 15 minutter

Programmeringsskiven er opdelt i 15-minutters segmenter. Hvert segment gør det muligt at definere, om udgangen skal være tændt eller slukket i det pågældende interval.

• Fuld cyklus: 24 timer.
• Programmeringsopløsning: 15 minutter.
• Minimumsinterval mellem to koblinger: 15 minutter.
• Antal tilgængelige segmenter: op til 48 ON- og 48 OFF-perioder afhængigt af skivens konfiguration.

Denne opløsning er velegnet til belysning, opvarmning, pumper, ventilation og andre belastninger, der ikke kræver minutpræcis styring.

Simpel analog programmering

Programmeringen af Acti9 IH 15335 udføres mekanisk via frontskiven. For at definere driftstiderne flyttes de segmenter, der svarer til de enkelte tidsrum.

Systemet gør det muligt direkte at se det indstillede daglige program, hvilket gør justeringen nem selv for brugere, der ikke er fortrolige med digitale timere.

Manuel betjening med tre positioner

Ud over automatisk drift har tidskontakten en frontvælger med 3 positioner:

• 0: permanent frakobling.
• Auto: drift efter det indstillede tidsprogram.
• I: permanent tilkobling.

Denne funktion gør det muligt midlertidigt at tilsidesætte programmet uden at ændre de indstillede segmenter, for eksempel for at holde en installation tændt eller slukket under vedligeholdelse eller i særlige situationer.

1 udgangskanal op til 16 A

Schneider Electric 15335 har 1 udgangskanal. Schneider Electric angiver en koblingskapacitet på:

• 16 A ved 250 V AC med cos φ = 1.
• 4 A ved 250 V AC med cos φ = 0,6.

Den tilladte strøm afhænger derfor af belastningstypen. De 16 A gælder for en næsten rent resistiv belastning; for induktive belastninger er koblingskapaciteten lavere.

Tilladte effekter afhængigt af belastningstype

Den officielle dokumentation fra Schneider Electric angiver vejledende maksimale belastninger for forskellige belysningsteknologier:

• Glødelamper ved 230 V: op til 1.000 W.
• Halogenlamper ved 230 V: op til 1.000 W.
• Fluorescerende rør: op til 700 VA.
• Kompakte fluorescerende CFL-lamper: op til 150 W.
• LED over 2 W: op til 300 W.
• LED under 2 W: op til 30 W.

Når belastningen overstiger kontaktens tilladte kapacitet, bør tidskontakten bruges til at styre spolen på en korrekt dimensioneret kontaktor eller effektrelæ.

SRM-version uden gangreserve

Forkortelsen SRM identificerer denne variant som en model uden gangreserve.

Det betyder, at:

• Den ikke har backupbatteri.
• Den ikke holder uret kørende under et netudfald.
• Efter strømafbrydelse kan det være nødvendigt at stille uret igen.
• De fysiske programsegmenter forbliver i deres position, og det er ikke nødvendigt at programmere dem igen.

Schneider Electric har andre varianter kaldet ARM, som har gangreserve; reference 15335 er specifikt SRM-versionen.

Nøjagtighed på cirka ±1 sekund pr. dag

Schneider Electric angiver for denne tidskontakt en omtrentlig nøjagtighed på ±1 sekund pr. dag, ikke kumulativt under de betingelser, som producenten beskriver.

Denne nøjagtighed er tilstrækkelig til daglige programmeringsopgaver, hvor små afvigelser på få sekunder ikke påvirker den forventede drift.

Forsyning ved 230 V AC

Den specifikke officielle vejledning for referencerne 15331, 15335 og 15336 angiver for model 15335:

• Forsyningsspænding: 230 V AC.
• Frekvens: 50 Hz.
• Eget forbrug: cirka 0,5 W.

Det lave forbrug gør det muligt at holde tidsmekanismen permanent forsynet med meget lavt energiforbrug.

Impulsmodstandsspænding på 4 kV

Tidskontakten har en mærkespænding for impulsholdfasthed på 4 kV i overensstemmelse med de egenskaber, som Schneider Electric angiver.

Denne egenskab indgår i enhedens isolations- og elektriske styrkeegenskaber i den tiltænkte installation i lavspændingstavler.

Montering på DIN-skinne

Acti9 IH 15335 er designet til installation på DIN-skinne i modulopbyggede el-tavler.

• Bredde: 18 mm.
• Pladsforbrug: 1 standardmodul på 18 mm.
• 9 mm moduler: 2.
• Højde: cirka 90 mm.
• Dybde: cirka 66 mm.

Den ene modulbredde gør det muligt at tilføje tidsstyring uden at optage meget plads i tavlen.

IP20-beskyttelse

Tidskontakten har en IP20-beskyttelsesgrad under de specificerede installationsforhold.

Som modulært apparat skal den installeres i en tavle eller kapsling, der giver den nødvendige beskyttelse mod omgivelserne og forhindrer utilsigtet adgang til spændingsførende dele.

Anvendelser for Schneider Electric 15335

Den daglige 24-timers cyklus og programmering i 15-minutters intervaller gør denne tidskontakt velegnet til mange enkle automatikopgaver:

• Butiksbelysning.
• Lysreklamer.
• Udendørs belysning.
• Elektrisk opvarmning via kontaktor.
• Varmtvandsbeholdere og akkumuleringstanke via korrekt styring.
• Cirkulationspumper.
• Ventilatorer og udsugning.
• Kompatible klimaanlæg.
• Vandingssystemer.
• Automatisering af små butikker.
• Boliginstallationer.
• Belastninger, der skal aktiveres dagligt på gentagne tidspunkter.

Brug med kontaktorer til højere belastninger

Selv om kontakten kan koble op til 16 A ved resistiv belastning, kan det i installationer med motorer, store varmebelastninger, belysning med høj indkoblingsstrøm eller andre krævende belastninger være hensigtsmæssigt at bruge 15335 udelukkende som styreelement for en kontaktor.

På den måde styrer tidskontakten kontaktorens spole, og kontaktoren udfører selve koblingen af effektbelastningen.

Tekniske egenskaber for Schneider Electric 15335

• Mærke: Schneider Electric.
• Reference: 15335.
• Serie: Acti9.
• Familie: IH.
• Type: analog / mekanisk tidskontakt.
• Program: dagligt.
• Cyklus: 24 timer.
• Antal kanaler: 1.
• Minimumsopløsning: 15 minutter.
• Minimums koblingsinterval: 15 minutter.
• Ugeprogram: nej.
• Årsprogram: nej.
• Automatisk sommer-/vintertid: nej.
• Manuel drift: ja.
• Manuel vælger: 0 / Auto / I.
• Gangreserve: nej, SRM-version.
• Forsyningsspænding: 230 V AC.
• Frekvens: 50 Hz ifølge producentens specifikke vejledning.
• Forbrug: cirka 0,5 W.
• Kontaktstrøm ved cos φ = 1: 16 A ved 250 V AC.
• Kontaktstrøm ved cos φ = 0,6: 4 A ved 250 V AC.
• Nøjagtighed: ±1 s/dag.
• Impulsholdfast spænding: 4 kV.
• Maks. glødelampeeffekt: 1.000 W.
• Maks. halogenlampeeffekt: 1.000 W.
• Fluorescerende rør: op til 700 VA.
• CFL: op til 150 W.
• LED >2 W: op til 300 W.
• LED <2 W: op til 30 W.
• Montering: DIN-skinne.
• Bredde: 18 mm.
• Højde: cirka 90 mm.
• Dybde: cirka 66 mm.
• Modulbredde: 1 modul á 18 mm.
• Beskyttelsesgrad: IP20.
• Farve: hvid RAL 9003.
• Driftsstandard: EN 60730-1, type 1 BRTU for SRM-versionen.
• EAN: 3303430153351.

Simpel daglig programmering i kun ét modul

Schneider Electric Acti9 IH 15335 tilbyder en enkel løsning til at automatisere belastninger, der skal tændes og slukkes hver dag efter samme tidsplan. Den mekaniske skive gør det muligt direkte at se de programmerede perioder og ændre dem uden værktøj eller digitale menuer.

Dens kapacitet på 16 A for resistive belastninger, 15-minutters opløsning, manuelle vælger og DIN-format på kun 18 mm gør den til en kompakt løsning til boligtavler og mindre erhvervstavler.

Vigtigt: denne reference er SRM-versionen uden gangreserve. Ved strømafbrydelse fortsætter uret ikke med at gå, så tiden skal kontrolleres og eventuelt justeres, når forsyningen vender tilbage. For induktive eller høje belastninger skal kontaktens reelle kapacitet respekteres, og der skal anvendes en effektkontaktor, når det er nødvendigt.
