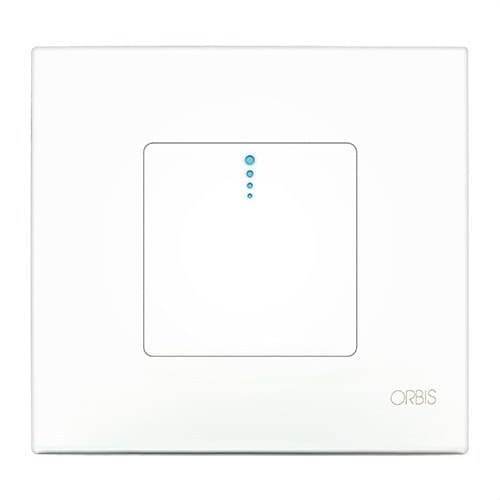

30 sekunder til 10 minutters pulsamat timer

Orbis PULSAMAT-timeren, reference OB200001, er en elektronisk trappeautomat designet til at styre tidsindkobling af belysningsinstallationer. Den fungerer ved 230 V, monteres indbygget i en universal mekanikdåse og gør det muligt at regulere driftstiden mellem 30 sekunder og 10 minutter.

Aktiveringen sker via en integreret kapacitiv berøringssensor på fronten, uden behov for at trykke, og den understøtter også ekstra eksterne trykknapper. I modsætning til PULSALUZ med 2 ledere anvender PULSAMAT en 3-leder installation og er beregnet til at arbejde med forskellige belysningsteknologier, herunder LED, lysstofrør, halogen og energisparepærer inden for de maksimale belastninger angivet af Orbis.

Justerbar tidsindstilling fra 30 sekunder til 10 minutter

Orbis PULSAMAT gør det muligt at vælge den tid, som belysningen forbliver tændt efter hver aktivering. Justeringsområdet strækker sig fra cirka 30 sekunder til 10 minutter, hvilket giver fleksibilitet til brug på trapper, gange, forhaller, garager, depoter, toiletter og andre gennemgangsområder.

Tidsvælgeren er skjult bag den ydre ramme, hvilket hjælper med at undgå utilsigtede ændringer eller manipulation, når den ønskede tid først er indstillet.

Kapacitiv berøringssensor

Den primære aktivering sker via en berøringssensor placeret på mekanismens front. Det er nok at røre ved overfladen for at starte tidsindstillingen, uden at der skal trykkes mekanisk på en knap.

Fronten har desuden en signal-LED, som gør det lettere at finde og kontrollere mekanismen.

Genindkoblingsfunktion

PULSAMAT har genindkoblingsbar tidsstyring. Hvis frontsensoren eller en af de ekstra trykknapper aktiveres, mens kredsløbet stadig er tændt, starter en ny fuld tidscyklus.

Denne funktion er særligt praktisk på trapper og i fællesområder, da forskellige brugere kan forlænge belysningsperioden, mens de bevæger sig gennem installationen.

Kompatibel med eksterne trykknapper

Ud over den indbyggede kapacitive sensor kan PULSAMAT tilsluttes eksterne trykknapper for at aktivere belysningen fra forskellige punkter i installationen.

Den understøtter også oplyste trykknapper med neonlys op til et samlet maksimalt forbrug på 6 mA ved 230 V. På den måde kan den integreres i installationer med flere aktiveringspunkter.

Orbis' manual angiver desuden, at hvis kontakten på en ekstra trykknap holdes lukket via en afbryder, kan kredsløbet forblive tændt kontinuerligt, så længe kontakten er lukket.

Elektronisk installation med 3 ledere

Reference OB200001 anvender en 3-leder forbindelse. Denne egenskab gør det muligt at bruge et udgangsrelæ og arbejde med en bredere vifte af belysningsteknologier end 2-leder elektroniske timere, der kun er beregnet til bestemte belastninger.

Monteringen udføres indbygget i en universal mekanikdåse på 65 x 65 mm, og den elektriske tilslutning sker via skrueterminaler.

Egnet til forskellige typer lamper

Orbis angiver PULSAMAT som egnet til forskellige lyskilder, så længe den anbefalede maksimale effekt for hver teknologi overholdes.

• Glødelamper: op til 1300 W.
• Lysstofrør: op til 1200 VA.
• Lavvoltshalogen 12 V AC: op til 1000 VA.
• Halogen 230 V AC: op til 1300 W.
• Energisparepærer: op til 600 VA.
• Downlights: op til 400 VA.
• LED-belysning: op til 90 VA.

Denne kompatibilitet gør den til et særligt alsidigt valg ved renoveringer og udskiftning af ældre trappeautomater, når installationen bruger forskellige belysningsteknologier.

6 A udgangsrelæ

Timeren har et relæ med en brydeevne på 6 A ved 230 V AC med cos φ = 1. Valget af den tilsluttede belastning skal ske under hensyntagen til både denne maksimale strøm og de specifikke grænser, som Orbis har fastsat for hver belysningsteknologi.

Kompatibel med Simon serie 27

Orbis' datablad angiver kompatibilitet for PULSAMAT med mekanismer i Simon serie 27, hvilket letter integrationen i visse eksisterende installationer eller renoveringsprojekter.

Indbygget format og diskret design

Mekanismen har omtrentlige udvendige mål på 93 x 86 x 42,5 mm og en nettovægt på 53 g. Når den er installeret, er elektronikken placeret inde i universalboksen, mens fronten med berøringssensoren og lysindikatoren forbliver synlig udvendigt.

Tidsindstillingen er beskyttet bag rammen, hvilket giver et rent udtryk og gør det sværere for brugeren utilsigtet at ændre indstillingen.

Lavt egetforbrug

PULSAMAT har et egetforbrug på cirka 0,7 W, svarende til 5,5 VA. Enheden forbliver forsynet for at registrere berøring på sensoren og styre tidsfunktionen elektronisk.

IP20-beskyttelse til indendørs installationer

Timeren har en beskyttelsesgrad på IP20 i henhold til EN 60529 og beskyttelsesklasse II ved korrekt montering. Den er beregnet til indendørs installationer, der er beskyttet mod vand og direkte fugt.

Driftstemperaturen ligger mellem -10 og +50 °C, mens transport- og opbevaringstemperaturen kan være mellem -20 og +60 °C.

Anvendelser for Orbis PULSAMAT

Kombinationen af berøringssensor, ekstra trykknapper og justerbar tidsstyring gør den særligt velegnet til at styre belysning i områder, hvor det ikke er nødvendigt at have lamperne tændt permanent.

• Trapper i boligforeninger.
• Gange og forhaller.
• Fælles gårdrum.
• Garager.
• Kældre og depoter.
• Toiletter og badeværelser.
• Fællesområder i bygninger.
• Tidsstyret indendørs belysning.

Tekniske specifikationer for Orbis PULSAMAT OB200001

• Mærke: Orbis.
• Reference: OB200001.
• Model: PULSAMAT.
• Type: elektronisk timer / trappeautomat.
• Forsyning: 230 V AC.
• Frekvens: 50 Hz.
• Tidsområde: fra 30 sekunder til 10 minutter.
• Aktivering: kapacitiv berøringssensor.
• Genindkoblingsfunktion: ja.
• Eksterne trykknapper: ja.
• Oplyste trykknapper: op til 6 mA ved 230 V.
• Elektrisk installation: 3 ledere.
• Kontakttype: relæ.
• Brydeevne: 6 A ved 230 V AC, cos φ = 1.
• Egetforbrug: 0,7 W, ca. 5,5 VA.
• Maks. glødelast: 1300 W.
• Maks. lysstoflast: 1200 VA.
• Maks. halogenlast 12 V AC: 1000 VA.
• Maks. halogenlast 230 V AC: 1300 W.
• Maks. energisparelast: 600 VA.
• Maks. downlightlast: 400 VA.
• Maks. LED-last: 90 VA.
• Montering: indbygget i universal mekanikdåse.
• Kompatibel dåse: 65 x 65 mm.
• Tilslutning: skrueterminaler.
• Ledertværsnit: 0,75-1,5 mm².
• Maks. tilspændingsmoment: 0,4 Nm.
• Beskyttelsesgrad: IP20 i henhold til EN 60529.
• Beskyttelsesklasse: Klasse II ved korrekt montering.
• Driftstemperatur: -10 til +50 °C.
• Transport- og opbevaringstemperatur: -20 til +60 °C.
• Mål: 93 x 86 x 42,5 mm.
• Nettovægt: 53 g.
• Kompatibilitet: Simon serie 27.

Tidsstyret styring til LED- og konventionel belysning

Orbis PULSAMAT OB200001 kombinerer berøringsaktivering med tidsstyring på op til 10 minutter og mulighed for at tilføje ekstra trykknapper. Den 3-leder installation og relæudgangen gør det muligt at bruge den med LED-belysning og forskellige lampeteknologier inden for de belastninger, som producenten har fastsat.

Modsat en permanent tændt belysning gør timeren det muligt automatisk at slukke kredsløbet, når den valgte periode er udløbet, hvilket er en praktisk løsning til automatisering af trapper og andre fælles- eller gennemgangsområder.

Vigtigt: Installation af PULSAMAT skal udføres af kvalificeret personale i henhold til Orbis' tilslutningsdiagram. Producenten anbefaler at undgå installation i nærheden af særligt kraftige elektromagnetiske felter og altid at overholde de maksimale belastninger, der er angivet for hver type belysning.
