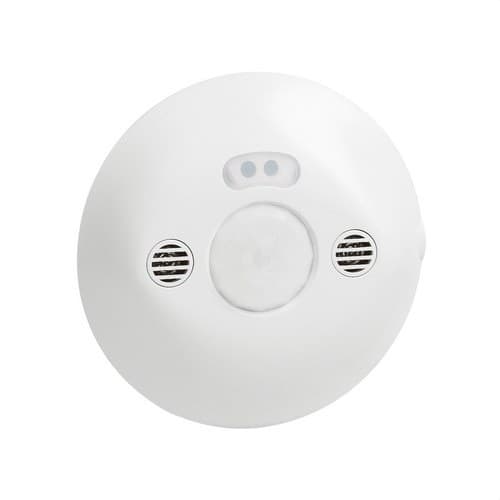

PIR/US bevægelsesdetektor 360º rækkevidde 8m indbygget/loftinstallation

Legrand bevægelses- og tilstedeværelsesdetektor 048806 er en loftsensor med dobbelt teknologi, der kombinerer passiv infrarød og ultralyd til automatisk styring af belysningen. Den tilbyder en dækning på 360 grader og en detekteringsdiameter på op til 8 meter ved en installationshøjde på 2,5 meter, hvilket giver præcis registrering af tilstedeværelse i kontorer, mødelokaler, klasseværelser og andre arbejdsområder.

Takket være kombinationen af begge detekteringsteknologier forbedrer sensoren følsomheden over for bevægelse og tilstedeværelse i situationer, hvor en konventionel detektor kan være mindre effektiv. Den overvåger også niveauet af naturligt lys for at styre tænding af armaturerne i henhold til de konfigurerede forhold, hvilket bidrager til at optimere energiforbruget.

Legrand tilstedeværelsesdetektor med dobbelt teknologi

Referencen 048806 tilhører Legrands Mosaic-serie og anvender samtidig to detekteringssystemer:

• Passiv infrarød: registrerer variationer i varmestråling forårsaget af personers bevægelse inden for det overvågede område.
• Ultralyd: gør det muligt at registrere tilstedeværelse via variationer i de ultralydsbølger, der opstår i rummet.

Den kombinerede anvendelse af begge systemer giver en høj detekteringsfølsomhed og en dækning, der er særligt velegnet til arbejdsområder, hvor der kan forekomme bevægelser af forskellig intensitet.

360 graders dækning og 8 meters diameter

Detektoren tilbyder en horisontal detekteringsvinkel på 360 grader. Installeret i en optimal højde på 2,5 meter giver den et cirkulært detekteringsområde på op til 8 meter i diameter.

Ifølge Legrands tekniske data er den maksimale sideværts rækkevidde cirka 4 meter, og den frontale rækkevidde kan nå op til 6 meter, hvilket danner en samlet detekteringszone på 8 meter i diameter på gulvet.

Ved installation af flere detektorer i samme rum anbefaler Legrand en optimal afstand på cirka 6 meter mellem sensorerne.

Særligt velegnet til kontorer og arbejdsområder

Legrand anbefaler denne detektor til områder med naturligt lys, såsom enkeltkontorer, åbne kontorlandskaber, mødelokaler, klasseværelser og andre professionelle rum.

Sensoren overvåger samtidig personers tilstedeværelse og niveauet af omgivelseslys for kun at styre belysningskredsløbet, når det er nødvendigt i henhold til den valgte konfiguration.

Belysningsstyring efter tilstedeværelse og lysniveau

Ud over at registrere bevægelse og tilstedeværelse giver Legrand 048806 mulighed for at justere lysstyrketærsklen, som bestemmer belysningens adfærd.

Justeringsområdet for lysniveauet ligger mellem 5 og 1.275 lux, hvilket gør det muligt at tilpasse detektorens respons til forskellige niveauer af naturligt lys.

På den måde kan unødvendig tænding af armaturerne undgås, når mængden af tilgængeligt lys i rummet er tilstrækkelig.

Justerbar detekteringsfølsomhed

Detektorens følsomhed kan konfigureres, så den passer til rummets konkrete karakteristika og den forventede anvendelse.

Legrand understøtter justering af de vigtigste parametre via kompatible konfigurationsværktøjer, hvilket muliggør en præcis indstilling direkte under installationen.

Konfigurerbar tidsforsinkelse

Detektoren gør det muligt at konfigurere den tid, som belysningen forbliver tændt efter registrering.

Ifølge produktets tekniske specifikationer kan den minimale tændingstid justeres fra 5 sekunder, og den maksimale driftscyklus når 59 minutter.

Dette gør det muligt at tilpasse funktionen til områder med forskellige belægningsmønstre, fra gennemgangsområder til rum, hvor brugerne opholder sig i længere perioder.

Automatisk drift efter tilstedeværelse

I tilstedeværelsestilstand kan systemet automatisk styre tænding og slukning af belysningen baseret på registreret tilstedeværelse og de konfigurerede lysforhold.

Denne automatisering reducerer den tid, hvor armaturerne er tændt uden behov, især i rum, der bruges intermitterende.

Mulighed for drift i fraværstilstand

Detektoren kan også anvendes med en kompatibel trykknap til at arbejde i fraværstilstand. I denne konfiguration sker tænding manuelt via trykknap, og slukning kan ske manuelt eller automatisk, når tilstedeværelsesperioden udløber.

Legrand angiver som kompatibel trykknap til denne anvendelse referencen 077040.

230 volt forsyning med nul

Legrand 048806 anvender en 3-leder tilslutning med nul og fungerer med en nominel spænding på 230 volt vekselstrøm.

Den tilladte driftsfrekvens ligger mellem 50 og 60 hertz.

Det elektriske standbyforbrug er cirka 0,8 watt, hvilket gør det muligt at holde detekteringsfunktionerne permanent aktive med et lavt forbrug.

Omskiftningskapacitet på op til 2.000 watt

Legrands aktuelle datablad angiver en maksimal omskiftningskapacitet på 2.000 watt for enheden.

Det angiver også en maksimal startstrøm på 8,5 ampere. Den tilsluttede belastning skal altid vælges under hensyntagen til disse værdier og de særlige egenskaber ved den anvendte belysningsteknologi.

Indbygget installation i nedhængt loft

Detektoren er primært designet til en indbygget loftinstallation. Den kan fastgøres direkte i et nedhængt loft med de medfølgende monteringskløer.

Den kan også installeres i en Batibox-dåse med 50 millimeters dybde, hvilket giver forskellige muligheder for integration i bygningens installationssystem.

Mulighed for overflademontering

Selvom produktet primært er beregnet til indbygget montering, tillader Legrand en overflademontering på loftet via det specifikke tilbehør reference 048875.

Denne mulighed gør det lettere at anvende detektoren ved renoveringer eller i rum, hvor indbygget montering ikke er mulig.

Tilslutning med automatiske klemmer

Legrand 048806 er udstyret med automatiske klemmer for at gøre kabelføringen hurtigere og lettere under installationen.

Dette system eliminerer behovet for traditionel tilspænding med skruer på detektorens tilslutninger og giver en hurtig og sikker forbindelse, når de korrekte ledere anvendes.

Konfiguration med Legrand-værktøj

Detektorens parametre kan justeres præcist med Legrand konfigurationsværktøj reference 088240.

Denne mulighed gør det muligt på installationsstedet at tilpasse faktorer som følsomhed og lysniveau for at opnå en mere passende respons i forhold til rummets størrelse, miljøforhold og anvendelse.

IP20-beskyttelse til indendørs brug

Detektoren har en IP20-beskyttelsesgrad og er primært beregnet til indendørs installationer i tørre miljøer.

Driftstemperaturen ligger mellem -5 og 45 grader Celsius, hvilket gør den velegnet til de almindelige forhold i kontorer, uddannelsesinstitutioner, mødelokaler og andre indendørs bygninger.

Hvid termoplastkapsling

Sensorhuset er fremstillet af hvidt termoplastmateriale med blank finish og en nuance svarende til RAL 9003.

Det diskrete design gør det nemt at integrere visuelt i hvide lofter, som er almindelige i kontorer, butikker og erhvervslokaler.

Tekniske egenskaber for Legrand 048806

• Mærke: Legrand.
• Serie: Mosaic.
• Reference: 048806.
• EAN-kode: 3245060488062.
• Produkttype: bevægelses- og tilstedeværelsesdetektor til belysning.
• Detekteringsteknologi: passiv infrarød og ultralyd.
• Detekteringsvinkel: 360 grader.
• Dækningsdiameter: 8 meter.
• Optimal installationshøjde: 2,5 meter.
• Maksimal sideværts rækkevidde: 4 meter.
• Maksimal frontal rækkevidde: 6 meter.
• Optimal afstand mellem detektorer: 6 meter.
• Styring efter naturligt lysniveau: ja.
• Justerbar følsomhed: ja.
• Justerbar lysstyrketærskel: mellem 5 og 1.275 lux.
• Minimum tændingstid: 5 sekunder.
• Maksimal konfigureret driftstid: 59 minutter.
• Nominel spænding: 230 volt vekselstrøm.
• Frekvens: mellem 50 og 60 hertz.
• Tilslutningstype: 3 ledere med nul.
• Maksimal omskiftningskapacitet: 2.000 watt.
• Maksimal startstrøm: 8,5 ampere.
• Standbyforbrug: 0,8 watt.
• Elektrisk tilslutning: automatiske klemmer.
• Monteringstype: indbygget i loft.
• Direkte fastgørelse i nedhængt loft: ja, med medfølgende kløer.
• Installation i dåse: kompatibel med Batibox-dåse med 50 millimeters dybde.
• Overflademontering: mulig med Legrand tilbehør 048875.
• Beskyttelsesgrad: IP20.
• Driftstemperatur: mellem -5 og 45 grader Celsius.
• Materiale: termoplast.
• Farve: hvid.
• Lignende farve: RAL 9003.
• Fjernbetjening: ja.
• Kompatibelt konfigurationsværktøj: Legrand 088240.
• Fraværstilstand via trykknap: ja.
• Af Legrand angivet kompatibel trykknap: reference 077040.

Præcis detektering til automatisering af belysning

Legrand 048806 kombinerer passiv infrarød og ultralyd for at give 360 graders tilstedeværelsesdetektering i rum på op til 8 meters diameter. Dobbelt teknologi forbedrer detekteringen i kontorer, mødelokaler, klasseværelser og åbne områder, hvor man ønsker at automatisere belysningen på en pålidelig måde.

Justerbar følsomhed og lysstyrke, konfigurerbar tidsforsinkelse, lavt standbyforbrug, tilslutning med automatiske klemmer og forskellige monteringsmuligheder gør det muligt at tilpasse detektoren til de konkrete behov i hver installation og udnytte det naturlige lys til at reducere unødvendig tænding.
