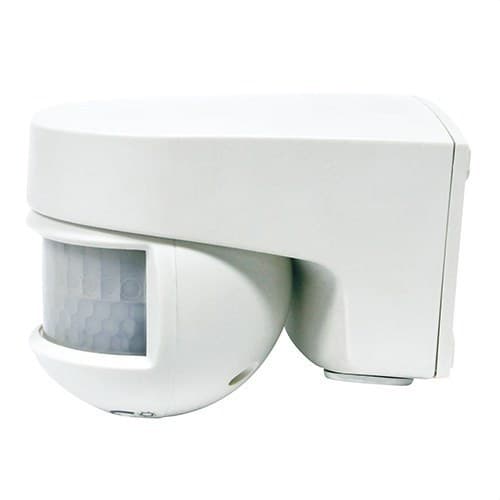

Bevægelsessensor Isimat+SB.VÆG ORIENT.200° DETEKTERINGSOMRÅDE: FT.12M LAT.8M(4+4)A 20°C 5-2000

Orbis ISIMAT+ bevægelsesdetektoren, reference OB134112, er designet til at automatisere belysningskredsløb ved hjælp af PIR-infrarød detektion. Den monteres på overfladen på væggen og giver en bred detektionsvinkel på 200° med en rækkevidde på op til 12 meter i frontal retning og 8 meter i lateral retning ved 20 °C.

Det justerbare hoved kan drejes vandret op til 180°, hvilket gør det nemt at tilpasse detektionsfeltet til adgangsveje, facader, overdækkede områder, depoter, repos og andre passageområder. Derudover kan tidsindstillingen reguleres mellem 3 sekunder og 30 minutter, og lysniveaugrænsen kan vælges mellem 5 og 2000 lux. Dens IP55-beskyttelse gør den særligt velegnet til udendørs og indendørs installationer, der udsættes for krævende miljøforhold.

Bred detektionsvinkel på 200°

Orbis ISIMAT+ har to PIR-sensorer og tilbyder en dækning på 200°, hvilket markant udvider det overvågede område fra en vægmonteret installation. Denne konfiguration gør det muligt at registrere bevægelse både foran enheden og i siderne.

Ved en reference-omgivelsestemperatur på 20 °C angiver Orbis en maksimal frontal rækkevidde på 12 meter og en lateral dækning på 8 meter. Den maksimale installationshøjde er 3 meter, og den anbefalede placering er mellem 2 og 3 meter.

Vandret justerbart hoved op til 180°

Hovedet på ISIMAT+ kan drejes vandret op til 180°, så detektionsområdet kan rettes mod det område, der faktisk ønskes overvåget. Denne funktion gør det lettere at tilpasse den til facaders geometri, indgange og færdselsområder uden at placere detektoren direkte ud for passageområdet.

Den faktiske rækkevidde kan variere afhængigt af installationshøjden, den valgte orientering, omgivelsestemperaturen og bevægelsesretningen i forhold til PIR-sensorerne.

Justerbar tidsforsinkelse fra 3 sekunder til 30 minutter

Den tid, hvor kredsløbet forbliver aktiveret efter registrering af bevægelse, kan reguleres mellem 3 sekunder og 30 minutter. Dette brede interval gør det muligt at konfigurere detektoren til både områder med hurtig passage og steder, hvor lyset skal forblive tændt i længere perioder.

Indstillingen foretages direkte på selve detektoren, hvilket gør justeringen nem under idriftsættelsen af installationen.

Lysregulering mellem 5 og 2000 lux

ISIMAT+ har styring af det omgivende lysniveau. Aktiveringstærsklen kan justeres mellem 5 og 2000 lux, så belysningskredsløbet kun aktiveres ved bevægelse, når lysforholdene ligger under den valgte værdi.

Denne funktion hjælper med at undgå unødvendige tændinger i perioder med tilstrækkeligt naturligt lys og tilpasser detektorens funktion til den enkelte placering.

IP55-beskyttelse til udendørs brug

Orbis ISIMAT+ har en beskyttelsesgrad på IP55 i henhold til EN 60529, hvilket giver beskyttelse mod støv og vandstråler. Derfor er den velegnet til passende udendørs installationer og kan også anvendes indendørs.

Den normale driftstemperatur ligger mellem -20 og 40 °C. Orbis angiver desuden driftsgrænser mellem -30 og 50 °C samt et opbevarings- og transportinterval mellem -35 og 60 °C.

Nulgennemgangskobling

Detektoren har nulgennemgangsdetektion, så belastningen kobles ved et punkt tæt på nulgennemgangen af den elektriske bølge. Denne løsning er særligt nyttig ved visse elektroniske belastninger og bidrager til at reducere de elektriske belastninger under kobling.

ISIMAT+ styrer ét kredsløb og har en brydeevne på 10 A ved 230 V AC med cos φ = 1.

Kompatibel med forskellige belysningsteknologier

Orbis angiver forskellige anbefalede maksimale belastninger afhængigt af den tilsluttede belysningstype:

• Glødelamper: op til 2000 W.
• Fluorescerende lamper: op til 1200 VA.
• Lavvoltshalogen ved 12 V AC: op til 1200 VA.
• Halogen ved 230 V AC: op til 2000 W.
• Lavenergilamper: op til 1200 VA.
• Downlights: op til 1200 VA.
• LED-belysning: op til 400 VA.

Forsyning på 230 V og lavt forbrug

ISIMAT+ fungerer med en forsyning på 230 V AC ±10% og en frekvens på 50/60 Hz. Eget forbrug er cirka 1 W, svarende til 6 VA.

Tilslutningen sker via skrueterminaler og accepterer ledere med et tværsnit mellem 0,75 og 1,5 mm².

Kompakt format til vægmontering

Detektoren har omtrentlige mål på 72 x 80 x 100 mm og en nettovægt på 155 g. Den er beregnet til overflademontering på en glat væg, så de nødvendige elementer til korrekt orientering og indstilling af detektoren er let tilgængelige.

Anvendelser for Orbis ISIMAT+

Dens brede 200° vinkel, IP55-beskyttelse og rækkevidde på op til 12 meter gør den særligt velegnet til at automatisere belysning i indendørs og udendørs områder, hvor armaturerne kun skal fungere, når der registreres bevægelse.

• Indgange og adgangsveje til boliger.
• Facader og overdækninger.
• Overdækkede gangarealer.
• Depoter.
• Repos og trapper.
• Gange og færdselsområder.
• Garager og fællesområder.
• Adgange til butikker og bygninger.

Tekniske egenskaber for Orbis ISIMAT+ OB134112

• Mærke: Orbis.
• Reference: OB134112.
• Model: ISIMAT+.
• Type: bevægelsesdetektor til belysningsstyring.
• Detektionsteknologi: PIR.
• Antal sensorer: 2.
• Antal kredsløb: 1.
• Installation: overflademontering på væg.
• Detektionsvinkel: 200°.
• Vandret rotation: op til 180°.
• Frontal rækkevidde: op til 12 m ved 20 °C.
• Lateral rækkevidde: op til 8 m ved 20 °C.
• Maksimal installationshøjde: 3 m.
• Anbefalet højde: mellem 2 og 3 m.
• Tidsindstilling: fra 3 sekunder til 30 minutter.
• Lysfølsomhed: justerbar fra 5 til 2000 lux.
• Forsyning: 230 V AC ±10%.
• Frekvens: 50/60 Hz.
• Brydeevne: 10 A ved 230 V AC, cos φ = 1.
• Nulgennemgangsdetektion: ja.
• Eget forbrug: cirka 1 W (6 VA).
• Maksimal glødelast: 2000 W.
• Maksimal fluorescerende belastning: 1200 VA.
• Maksimal halogenbelastning 12 V AC: 1200 VA.
• Maksimal halogenbelastning 230 V AC: 2000 W.
• Maksimal lavenergilast: 1200 VA.
• Maksimal downlight-belastning: 1200 VA.
• Maksimal LED-belastning: 400 VA.
• Beskyttelsesgrad: IP55 i henhold til EN 60529.
• Beskyttelsesklasse: Klasse II under korrekte monteringsforhold.
• Driftstemperatur: -20 til 40 °C.
• Driftsgrænser: -30 til 50 °C.
• Transport- og opbevaringstemperatur: -35 til 60 °C.
• Tilslutning: skrueterminaler.
• Lederens tværsnit: 0,75-1,5 mm².
• Mål: 72 x 80 x 100 mm.
• Nettovægt: 155 g.

Automatisk belysningsstyring med bred dækning

Orbis ISIMAT+ OB134112 kombinerer en dækning på 200°, to PIR-sensorer, vandret orientering og en rækkevidde på op til 12 meter for effektivt at automatisere belysningen i passageområder. Den uafhængige regulering af tid og lysniveau gør det muligt at tilpasse funktionen til de konkrete behov i hver installation.

Dens IP55-beskyttelse, nulgennemgangskobling og kompatibilitet med LED-belysning på op til 400 VA fuldender en særligt alsidig detektor til boliger, fællesområder, butikker og andre installationer, hvor man ønsker at tænde lyset kun, når det er nødvendigt.

Vigtigt: den angivne rækkevidde svarer til de referenceforhold, som Orbis har fastsat, og kan variere afhængigt af omgivelsestemperatur, højde, orientering og bevægelsesretning. Den elektriske installation skal udføres i henhold til producentens anvisninger og med respekt for de anbefalede maksimale belastninger.
