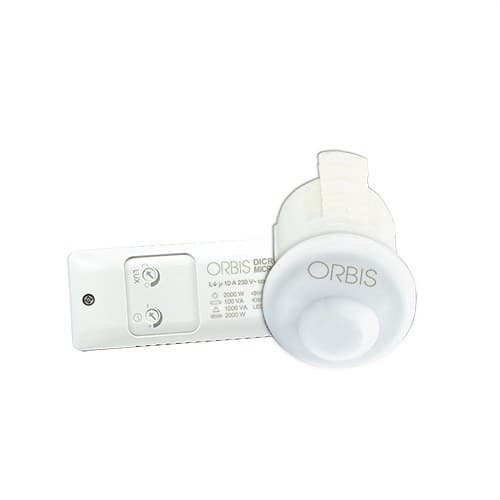

Bevægelsessensor Dicromat MICRO EMPT.LOFT 360° 16MM 1 KREDSLØB DETEKTIONSOMRÅDE: Ø4M(FORSKYDNING

Orbis DICROMAT MICRO bevægelsessensor, reference OB133612, er en kompakt sensor til automatisering af tænding og slukning af belysning i indendørs rum. Den er designet til indbygget loftmontering og udmærker sig ved sit diskrete detekteringshoved på kun 16 mm, hvilket giver en detekteringsvinkel på 360° og et område på op til 4 meter i diameter ved en installationshøjde på 2,5 meter.

Den lille størrelse gør den særligt velegnet til skabe, elevatorer, boligindgange, badekabiner og andre små rum, hvor man ønsker at automatisere belysningen, mens sensoren forbliver næsten integreret i loftet. Den gør det muligt at justere både driftstiden og det lysniveau, hvor sensoren skal reagere.

Bevægelsesdetektering i 360°

DICROMAT MICRO tilbyder en detekteringsdækning på 360°, velegnet til loftinstallationer, hvor der er behov for at overvåge bevægelse omkring sensoren. Ifølge Orbis' dokumentation giver den ved installation i 2,5 meters højde et detekteringsfelt på op til 4 meter i diameter.

Orbis' officielle specifikation angiver en rækkevidde på Ø4 meter ved tværgående bevægelse og Ø2 meter ved frontal bevægelse i en højde på 2,5 meter, så den effektive følsomhed varierer afhængigt af den retning, personen bevæger sig gennem detekteringsområdet.

Detekteringshoved på kun 16 mm

En af de vigtigste egenskaber ved Orbis DICROMAT MICRO er det lille detekteringselement. Det synlige hoved har en diameter på kun 16 mm og er beregnet til indbygget loftmontering, hvilket bidrager til en særligt diskret installation.

Den elektroniske moduldel skjules over det nedhængte loft, mens kun den lille sensor er synlig, en løsning der er særligt interessant i rum, hvor æstetik og integration af belysningssystemet er vigtigt.

Justerbar tidsforsinkelse fra 6 sekunder til 12 minutter

Sensoren gør det muligt at indstille den tid, kredsløbet forbliver tændt efter registreret bevægelse. Tidsområdet kan justeres mellem 6 sekunder og 12 minutter.

Denne regulering gør det muligt at tilpasse funktionen til rummets anvendelse. Korte tider kan være nyttige i gennemgangsarealer, mens en længere tidsforsinkelse er velegnet i områder, hvor brugerne opholder sig længere tid.

Justerbar lyssensor

DICROMAT MICRO har justerbar lysfølsomhed mellem 5 og 3000 lux. På den måde kan den indstilles, så belysningen kun aktiveres, når det omgivende lysniveau er under den valgte værdi.

Kombinationen af bevægelsesdetektering og lysstyring bidrager til at undgå unødvendige tændinger, når der er tilstrækkeligt naturligt lys, og hjælper med at optimere installationens energiforbrug.

Ét kredsløb med kapacitet op til 10 A

Sensoren styrer ét enkelt kredsløb og har en brydeevne på 10 A ved 230 V AC med cos φ = 1. Den maksimale tilladte belastning afhænger af den tilsluttede belysningsteknologi.

• Glødelamper: op til 2000 W.
• Fluorescerende lamper: op til 100 VA.
• Lavvoltshalogen ved 12 V AC: op til 1000 VA.
• Halogen ved 230 V AC: op til 2000 W.
• Lavenergipærer: op til 100 VA.
• Downlights: op til 100 VA.
• LED-belysning: op til 50 VA.

Forsyning ved 230 V

Orbis DICROMAT MICRO fungerer med en forsyning på 230 V AC ±10% og en nominel frekvens på 50 Hz. Eget forbrug er 1 W, svarende til 8 VA kapacitivt.

Den elektriske tilslutning udføres med skrueklemmer og understøtter ledere på op til 2,5 mm².

Designet til indendørs rum

Sensoren har kapslingsklasse IP20 i henhold til EN 60529 og beskyttelsesklasse II ved korrekt installation. Den er beregnet til indendørs områder, der er beskyttet mod vand og direkte fugt.

Driftstemperaturen ligger mellem 0 og 45 °C, mens transport- og opbevaringstemperaturen kan være mellem -10 og 60 °C.

Anvendelser af Orbis DICROMAT MICRO

Den kompakte størrelse og den cirkulære detektering gør den til en særligt velegnet løsning til automatisering af belysning i små rum og indendørs gennemgangsområder.

• Skabe og garderober.
• Elevatorer.
• Boligindgange.
• Toiletkabiner og badeværelser.
• Små fordelingsgange og gennemgangsområder.
• Nedhængte lofter, hvor der ønskes en diskret installation.

Tekniske specifikationer for Orbis DICROMAT MICRO OB133612

• Mærke: Orbis.
• Reference: OB133612.
• Model: DICROMAT MICRO.
• Type: bevægelses-/tilstedeværelsessensor til belysning.
• Antal kredsløb: 1.
• Montering: indbygget i loft.
• Detekteringshovedets diameter: 16 mm.
• Detekteringsvinkel: 360°.
• Maks. detekteringsfelt: Ø4 m ved 2,5 m højde.
• Tværgående detektering: Ø4 m ved 2,5 m højde.
• Frontal detektering: Ø2 m ved 2,5 m højde.
• Tidsområde: 6 sekunder til 12 minutter.
• Lysfølsomhed: 5-3000 lux.
• Forsyning: 230 V AC ±10%.
• Frekvens: 50 Hz.
• Brydeevne: 10 A / 230 V AC, cos φ = 1.
• Eget forbrug: 1 W (8 VA kapacitivt).
• Nulgennemdækning: nej.
• Tilslutning: skrueklemme.
• Maks. ledertværsnit: 2,5 mm².
• Kapslingsklasse: IP20.
• Beskyttelsesklasse: Klasse II ved korrekt montering.
• Driftstemperatur: 0 til 45 °C.
• Transport- og opbevaringstemperatur: -10 til 60 °C.
• Vægt: 115 + 35 g.

Automatisk lysstyring med minimal visuel tilstedeværelse

Orbis DICROMAT MICRO OB133612 kombinerer 360° bevægelsesdetektering, lysregulering og justerbar tidsforsinkelse i et særligt diskret format. Detekteringshovedet på kun 16 mm gør det muligt at automatisere belysningen uden at installere en voluminøs sensor i loftet.

Med en rækkevidde på op til 4 meter i diameter, justering fra 5 til 3000 lux og tidsindstilling mellem 6 sekunder og 12 minutter tilbyder den en praktisk løsning til at reducere unødvendige tændinger og automatisere små indendørs rum.

Vigtigt: den tilsluttede belastning skal overholde de grænser, som Orbis angiver for hver belysningsteknologi. Udstyret skal installeres indendørs af kvalificeret personale og i henhold til fabrikantens tilslutningsskema og instruktioner.
