Bevægelsesdetektor ORBIMAT DET.REGBL.: 0 6M 1,2M HØJDE 200° 5-2000 LUX 230V TIDSINDSTILLING:

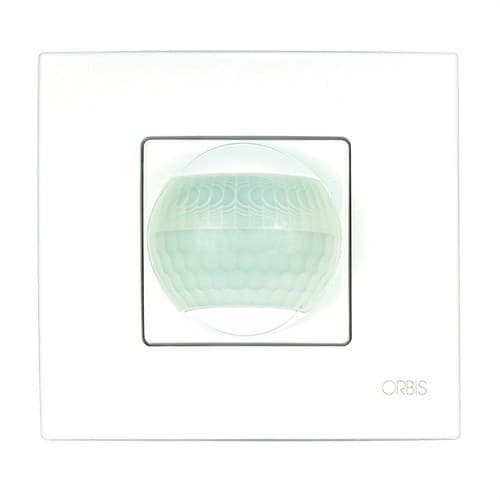

Orbis ORBIMAT bevægelsessensoren, reference OB132612, er en indbygget PIR-sensor designet til at automatisere tænding og slukning af belysning i indendørs rum. Den installeres i en universal mekanismeboks på 65 x 65 mm og har en detekteringsvinkel på 200°, en justerbar rækkevidde på op til 6 meter samt en anbefalet installationshøjde mellem 0,8 og 1,5 meter.

ORBIMAT gør det muligt at erstatte en konventionel afbryder med et automatisk detekteringssystem uden behov for større ændringer i installationen. Den har justering af tidsforsinkelse og lysniveau, impulsfunktion, manuel trepositionsbetjening, mulighed for tilslutning af ekstra trykknapper samt relæ med nulgennemgangskobling til brug med forskellige belysningsteknologier.

PIR-detektion med 200° dækning

Orbis ORBIMAT anvender to PIR-sensorer til at registrere variationer i infrarød stråling forårsaget af personer og andre varmekilder i bevægelse. Dets detekteringsfelt når op til 6 meter og kan justeres, så det passer til rummets størrelse.

Detekteringsvinklen på 200° giver en bred dækning fra en vægmonteret position, hvilket gør den særligt velegnet til opgange, gange, fordelingsarealer, sanitære kabiner og andre indendørs gennemgangsområder.

Indbygget installation i universal mekanismeboks

ORBIMAT er designet til vægmontering i en universal mekanismeboks på 65 x 65 mm. Denne konfiguration gør det muligt at erstatte visse eksisterende manuelle afbrydere med en automatisk sensor ved at udnytte den allerede installerede boks.

Orbis angiver en monteringshøjde mellem 0,8 og 1,5 meter. Den endelige placering bør vælges under hensyntagen til, at PIR-sensorer registrerer bevægelser, der krydser detektionsstrålerne, mest effektivt.

Justerbar rækkevidde op til 6 meter

Detekteringsområdet kan justeres mellem 0 og 6 meter. Denne regulering gør det muligt at begrænse det overvågede område for at undgå aktivering fra bevægelser uden for det ønskede kontrolfelt.

Den angivne rækkevidde gælder under producentens referencebetingelser og kan variere afhængigt af omgivelsestemperatur, orientering, installationshøjde og personers bevægelsesretning.

Tidsindstilling fra 30 sekunder til 20 minutter

Frakoblingstiden kan justeres fra 30 sekunder til cirka 20 minutter. Derudover har sensoren en særlig puls-funktion, som holder udgangen tilkoblet i 1 sekund og derefter forbliver uden detektion i 4 sekunder.

Denne variation i tider gør det nemt at tilpasse den til både områder med hurtig passage og rum, hvor man ønsker, at lyset forbliver tændt i flere minutter efter registreret bevægelse.

Lysfølsomhedsjustering fra 5 til 2000 lux

Den integrerede skumringssensor gør det muligt at justere aktiveringstærsklen mellem 5 og 2000 lux. I automatisk drift kan ORBIMAT konfigureres, så belysningen kun tændes, når der registreres bevægelse, og det omgivende lysniveau er under den valgte værdi.

På den måde reduceres unødvendige tændinger i de timer, hvor der er tilstrækkeligt naturligt lys.

Tre manuelle driftstilstande

Mekanismen har en skjult manuel vælger med tre positioner, som gør det muligt at vælge kredsløbets funktion efter behov:

• Automatisk: belysningen styres via bevægelsesdetektion og det valgte lysniveau.
• Permanent tændt: holder belastningen tilkoblet uanset detektion.
• Permanent slukket: holder belastningen frakoblet.

Disse muligheder er nyttige ved vedligeholdelse, rengøring eller i særlige situationer, hvor den automatiske funktion midlertidigt skal deaktiveres.

Kompatibel med ekstra trykknapper

ORBIMAT gør det muligt at tilslutte eksterne trykknapper for manuelt at starte en ny tidsindstilling. Denne funktion gør det muligt også at bruge sensoren som trappeautomat, hvor automatisk tilstedeværelsesstyring kombineres med ekstra manuelle aktiveringspunkter.

Eksterne trykknapper kan have neonsignal eller LED, så længe Orbis’ grænse overholdes, under 1 mA ved 230 V.

Nulgennemgangskobling

Sensoren har et relæ med nulgennemgangsdetektion. Denne teknologi foretager koblingen tæt på spændingskurvens nulpunkt, hvilket hjælper med at reducere elektrisk belastning ved tilkobling af visse elektroniske laster.

Denne egenskab forbedrer dens egnethed til teknologier som LED-, fluorescerende eller lavenergibelysning inden for producentens specificerede effektgrænser.

Koblingskapacitet på 6 A

ORBIMAT har et udgangskredsløb med en brydeevne på 6 A ved 230 V AC med cos φ = 1. Den maksimalt tilladte belastning afhænger af den tilsluttede belysningstype.

• Glødelamper: op til 1300 W.
• Fluorescerende lamper: op til 1300 VA.
• Lavvoltshalogen 12 V AC: op til 1300 VA.
• Halogen 230 V AC: op til 1300 W.
• Lavenergipærer: op til 1300 VA.
• Downlights: op til 1300 VA.
• LED-belysning: op til 500 VA.

LED-statusindikator

Mekanismen har en LED-indikator, som gør det nemt at kontrollere sensorens status. Signalet gør det muligt at identificere situationer som bevægelsesdetektion eller lysforhold over det indstillede niveau.

Temperaturkompensation

ORBIMAT har en temperaturkompensator, der er beregnet til at opretholde en stabil detektionsfunktion. Som det er tilfældet med PIR-sensorer, kan følsomheden blive reduceret, når temperaturen på den person eller genstand, der registreres, kommer meget tæt på omgivelsestemperaturen.

Hurtigtilslutningsklemmer

Den elektriske tilslutning udføres med skrueløse hurtigklemmer. Sensoren accepterer stive eller fleksible ledere med tværsnit mellem 0,75 og 1,5 mm² og en afisoleringslængde på 7 mm.

Tekniske specifikationer for Orbis ORBIMAT OB132612

• Mærke: Orbis.
• Reference: OB132612.
• Model: ORBIMAT.
• Type: bevægelsessensor til lysstyring.
• Detektionsteknologi: PIR.
• Antal sensorer: 2.
• Antal kredsløb: 1.
• Installation: indbygget i væg.
• Kompatibel boks: universal mekanismeboks 65 x 65 mm.
• Installationshøjde: mellem 0,8 og 1,5 m.
• Detekteringsvinkel: 200°.
• Detekteringsområde: justerbart mellem 0 og 6 m.
• Tidsindstilling: fra 30 sekunder til 20 minutter.
• Pulsfunktion: 1 s ON / 4 s OFF.
• Lysfølsomhed: fra 5 til 2000 lux.
• Manuelle tilstande: automatisk, permanent tændt og permanent slukket.
• Eksterne trykknapper: ja.
• Belyste eksterne trykknapper: kompatible med forbrug under 1 mA ved 230 V.
• Forsyning: 230 V AC ±10%.
• Frekvens: 50/60 Hz.
• Brydeevne: 6 A ved 230 V AC, cos φ = 1.
• Nulgennemgangsdetektion: ja.
• Eget forbrug: 0,9 W, cirka 6,5 VA.
• Maks. glødelast: 1300 W.
• Maks. fluorescerende last: 1300 VA.
• Maks. halogenlast 12 V AC: 1300 VA.
• Maks. halogenlast 230 V AC: 1300 W.
• Maks. lavenergibelastning: 1300 VA.
• Maks. downlights: 1300 VA.
• Maks. LED-belastning: 500 VA.
• Beskyttelsesgrad: IP20 i henhold til EN 60529.
• Beskyttelsesklasse: Klasse II ved korrekt montering.
• Driftstemperatur: 0 til 40 °C.
• Transport- og opbevaringstemperatur: -10 til 50 °C.
• Tilslutning: skrueløse hurtigklemmer.
• Leder tværsnit: 0,75-1,5 mm², stiv eller fleksibel.
• Afisoleringslængde: 7 mm.
• Udvendige mål: 93 x 86 x 66,5 mm.
• Nettovægt: 140 g.

Anvendelser for ORBIMAT-sensoren

Det indbyggede format og muligheden for at erstatte en konventionel afbryder gør ORBIMAT til en særligt praktisk løsning til automatisering af belysning i forskellige indendørs områder:

• Opgange og indgange.
• Gange i boliger.
• Trapper og fællesarealer.
• Toiletter og sanitære kabiner.
• Depotrum og hjælpeværelser.
• Hoteller og offentlige bygninger.
• Butikslokaler og kontorer.

Bevægelsessensor og trappeautomat i samme mekanisme

Orbis ORBIMAT OB132612 kombinerer automatisk bevægelsesdetektion, skumringsstyring og tidsstyring i en mekanisme, der er klar til at erstatte visse konventionelle afbrydere. Den justerbare rækkevidde på op til 6 meter og dækningen på 200° gør det muligt at tilpasse detektionen til forskellige indendørs områder.

Muligheden for at tilføje ekstra trykknapper, den manuelle trepositionsfunktion og puls-funktionen udvider anvendelsesmulighederne, mens nulgennemgangskoblingen gør det muligt at arbejde med LED-belysning på op til 500 VA og andre kompatible teknologier.

Vigtigt: ORBIMAT har IP20-beskyttelse og er beregnet til indendørs installationer. Montering og tilslutning skal udføres i henhold til Orbis’ instruktioner og med respekt for de maksimale belastninger, der er angivet for hver belysningsteknologi.
