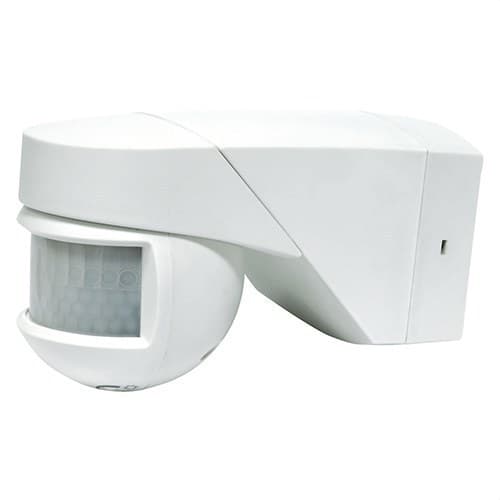

Bevægelsesdetektor MULTIMAT SB.VEGG LOFT HJØRNE/EGENSKAB DET.: 12M FT.8M(4+4)SID.20°C

Orbis MULTIMAT bevægelsesdetektoren, reference OB134212, er en overflademonteret PIR-sensor designet til at automatisere tænding og slukning af belysningskredsløb. Den udmærker sig ved sin alsidige montering, da den kan installeres på væg eller loft og også tilpasses hjørner og kroge, hvilket giver en fleksibel løsning til adgangsveje, overdækninger, garager, gårde, depotrum og andre indendørs eller udendørs områder.

MULTIMAT leverer en bred detekteringsvinkel på 200°, med en frontal rækkevidde på op til 12 meter og en lateral rækkevidde på op til 8 meter ved 20 °C. Derudover kan tidsindstillingen justeres mellem 3 sekunder og 30 minutter, og lysniveauet kan vælges mellem 5 og 2000 lux. Dets IP55-kapsling giver beskyttelse mod støv og vandstråler, så det kan anvendes på mere krævende steder end en konventionel indendørs detektor.

PIR-bevægelsesdetektor med 200° dækning

Orbis MULTIMAT anvender passiv infrarød PIR-teknologi via to sensorer. Enheden registrerer variationer i infrarød stråling forårsaget af personer og andre varmekilder, der passerer gennem dets detekteringsfelt, uden selv at udsende stråling for at foretage registreringen.

Når den registrerer bevægelse, og det omgivende lysniveau er under den indstillede værdi, aktiverer den udgangskredsløbet. Når den ikke længere registrerer bevægelse, holder den lyset tændt i den valgte tid, før det automatisk slukkes.

Op til 12 meters frontal rækkevidde

Under de referenceforhold, som Orbis har fastsat, når MULTIMAT op til 12 meter i frontal retning og 8 meter i lateral dækning ved en omgivelsestemperatur på 20 °C.

Detektionen er mest effektiv, når personen krydser sensorens stråler på tværs, end når vedkommende bevæger sig direkte mod detektoren. Som ved enhver PIR-detektor kan omgivelsestemperaturen også påvirke rækkevidden, især når den nærmer sig kropstemperaturen.

Montering på væg eller loft

En af MULTIMATs største fordele er installationsfleksibiliteten. Den kan overflademonteres både på en væg og i et loft, hvilket gør det muligt at tilpasse sensoren til forskellige arkitektoniske løsninger.

Orbis anbefaler en maksimal installationshøjde på 3 meter, og det ideelle område er mellem 2 og 3 meter for at opnå god dækning.

Installation i hjørne eller krog

Ud over den konventionelle montering på væg eller loft gør basens design det muligt at installere MULTIMAT i hjørner og kroge. Orbis’ officielle prisliste angiver udtrykkeligt denne monteringsmulighed for reference OB134212.

Basen har forberedte områder, der gør det muligt at tilpasse fastgørelsen til forskellige overflader og lette orienteringen af detektoren ved adgangsveje, facader og andre placeringer, hvor en helt plan installation ikke er den mest hensigtsmæssige løsning.

Justerbart hoved

Detektordelen kan drejes cirka 180° vandret og omkring 45° lodret. Dette gør det muligt at flytte detekteringsfeltet hen til det område, der faktisk ønskes overvåget, efter at basen er fastgjort.

Denne orienteringsmulighed er særligt nyttig, når detektoren skal installeres i en position, der er bestemt af kabelføringen eller bygningens geometri.

Stikbar base for nem installation

Fastgørelsesbasen indeholder de elektriske tilslutninger, så den først kan monteres og kabelføres, hvorefter detektorkroppen indsættes. Hvis MULTIMAT skal afmonteres til vedligeholdelse, er det ikke nødvendigt at fjerne basen eller gentage de elektriske tilslutninger.

Dette system gør montage og vedligeholdelse lettere, især i professionelle installationer med flere detektorer.

Justerbar tidsforsinkelse fra 3 sekunder til 30 minutter

Frakoblingsforsinkelsen kan justeres fra cirka 3 sekunder til 30 minutter. Hver ny registrering nulstiller den valgte tid, så belysningen forbliver aktiv, så længe der fortsat er bevægelse i det overvågede område.

Korte tider er særligt velegnede til områder med hurtig passage, mens længere tidsindstillinger gør det muligt at bruge detektoren i garager, overdækninger, lagerrum og områder, hvor brugerne opholder sig i flere minutter.

Skumringsindstilling fra 5 til 2000 lux

MULTIMAT har en lysføler med et justeringsområde mellem 5 og 2000 lux. Brugeren kan indstille detektoren, så belysningen kun aktiveres, når det omgivende lys er under det valgte niveau.

Ved en høj indstilling kan den fungere, selv når der er en del omgivelseslys, mens indstillinger tæt på minimum primært reserverer tænding til forhold med svagt lys eller mørke.

Medfølgende feltbegrænser

Orbis leverer MULTIMAT med feltbegrænsere, der gør det muligt at udelukke bestemte områder af linsen. Begrænserne er opdelt i sektorer, som kan tilpasses efter den ønskede dækning.

Denne funktion gør det muligt at reducere uønskede registreringer fra for eksempel nærliggende gangarealer, naboadgange eller sektorer uden for det område, der faktisk ønskes overvåget.

IP55-beskyttelse til inde og ude

Detektoren har kapslingsklasse IP55 i henhold til EN 60529, hvilket giver beskyttelse mod indtrængning af støv og mod vandstråler. Den er velegnet både til visse indendørs områder og til kompatible udendørs anvendelser.

Orbis angiver anvendelse i overdækninger, repos, garager, depotrum, gårde, lagre og andre bolig-, erhvervs- eller industrimiljøer.

Drift mellem -20 og 40 °C

Det specificerede driftstemperaturområde fra producenten ligger mellem -20 og +40 °C. Til transport og opbevaring angiver databladet temperaturer mellem -20 og +50 °C.

Det bør undgås at rette eller installere detektoren direkte mod varmekilder, klimaanlæg, træk, meget reflekterende overflader eller lyskilder, som kan påvirke sensorens funktion.

Relæ med nulgennemgangskobling

MULTIMAT har nulgennemgangsdetektion for at udføre den elektriske kobling tæt på spændingskurvens nulpunkt. Denne funktion hjælper med at reducere elektriske belastninger ved tilkobling af visse elektroniske laster.

Enheden styrer et kredsløb og har en brydeevne på 10 A ved 230 V AC med cos φ = 1.

Kompatibel med LED-belysning og andre teknologier

Orbis MULTIMAT kan styre forskellige belysningsteknologier inden for de maksimale belastninger, som producenten anbefaler:

• Glødelamper: op til 2000 W.
• Fluorescerende lamper: op til 1200 VA.
• Lavvoltshalogen ved 12 V AC: op til 1200 VA.
• Halogen ved 230 V AC: op til 2000 W.
• Sparepærer: op til 1200 VA.
• Downlights: op til 1200 VA.
• LED-belysning: op til 400 VA.

Forsyning ved 230 V

Reference OB134212 fungerer med en forsyning på 230 V AC ±10% og en nominel frekvens på 50 Hz. Eget forbrug er cirka 1,5 W, svarende til 8,5 VA.

Tilslutningen sker via skrueterminaler og accepterer ledere med et tværsnit mellem 1 og 2,5 mm².

Kompakt og robust format

Det gældende Orbis-datablad angiver omtrentlige udvendige mål på 72 x 80 x 127 mm og en nettovægt på 235 g. Det kompakte format giver en bred dækning på 200° uden at kræve en stor detektor.

Anvendelser for Orbis MULTIMAT

Takket være IP55-beskyttelsen, det brede detekteringsfelt og de mange monteringsmuligheder kan MULTIMAT anvendes i mange rum, hvor det er ønskeligt at automatisere belysningen:

• Indgange og adgangsveje til boliger.
• Overdækninger og verandaer.
• Garager og parkeringsområder.
• Gårde og udendørsarealer.
• Depotrum og lagre.
• Repos og trapper.
• Gange og færdselsområder.
• Facader og bygningsadgange.
• Butikslokaler.
• Kompatible bolig-, erhvervs- og industrimiljøer.

Tekniske specifikationer for Orbis MULTIMAT OB134212

• Mærke: Orbis.
• Reference: OB134212.
• Model: MULTIMAT.
• Type: bevægelsesdetektor til belysningsstyring.
• Detektionsteknologi: PIR.
• Antal sensorer: 2.
• Antal kredsløb: 1.
• Installation: overflademontering.
• Monteringspositioner: væg, loft, hjørne eller krog.
• Base: stikbar med elektriske tilslutninger.
• Detekteringsvinkel: 200°.
• Frontal rækkevidde: op til 12 m ved 20 °C.
• Lateral rækkevidde: op til 8 m ved 20 °C.
• Maksimal installationshøjde: 3 m.
• Anbefalet højde: mellem 2 og 3 m.
• Vandret orientering: cirka 180°.
• Lodret orientering: cirka 45°.
• Tidsforsinkelse: fra 3 sekunder til 30 minutter.
• Lysfølsomhed: fra 5 til 2000 lux.
• Feltbegrænser: inkluderet.
• Forsyning: 230 V AC ±10%.
• Frekvens: 50 Hz.
• Eget forbrug: cirka 1,5 W (8,5 VA).
• Brydeevne: 10 A ved 230 V AC, cos φ = 1.
• Nulgennemgangsdetektion: ja.
• Maksimal glødelast: 2000 W.
• Maksimal fluorescerende last: 1200 VA.
• Maksimal halogenlast 12 V AC: 1200 VA.
• Maksimal halogenlast 230 V AC: 2000 W.
• Maksimal lavenergilast: 1200 VA.
• Maksimal downlight-last: 1200 VA.
• Maksimal LED-last: 400 VA.
• Beskyttelsesgrad: IP55 i henhold til EN 60529.
• Beskyttelsesklasse: Klasse II ved korrekt montering.
• Driftstemperatur: -20 til +40 °C.
• Transport- og opbevaringstemperatur: -20 til +50 °C.
• Tilslutning: skrueterminaler.
• Lederstørrelse: 1-2,5 mm².
• Omtrentlige mål: 72 x 80 x 127 mm.
• Nettovægt: 235 g.

Alsidig detektor til væg, loft og hjørner

Orbis MULTIMAT OB134212 skiller sig ud fra konventionelle vægdetektorer ved de mange placeringer, den kan installeres i. Muligheden for at bruge den på væg, loft, i hjørne eller krog gør det lettere at finde den placering, der giver den bedste dækning i hvert projekt.

Dens 200° detektion, frontal rækkevidde på op til 12 meter, IP55-beskyttelse, tidsforsinkelse på op til 30 minutter og LED-kompatibilitet på op til 400 VA giver en komplet løsning til automatisering af belysning i boliger, fællesarealer og professionelle miljøer.

Vigtigt: rækkevidderne på 12 og 8 meter gælder under de referenceforhold, som Orbis har angivet ved 20 °C. Den reelle dækning kan variere med temperatur, højde og detektorens orientering samt med den retning, som personer krydser detektionsstrålerne i.
