Bevægelsesdetektor Circumat+LOFT EKSTRAFLAD.360° 3-2000 LUX IP20 DETEKTIONSOMRÅDE: Ø7M(FLYTNING

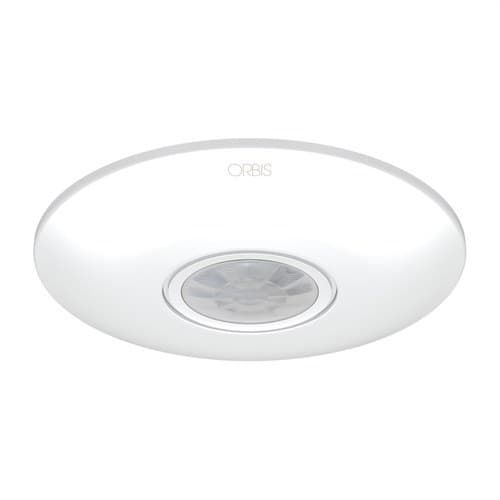

Orbis CIRCUMAT+ bevægelsesdetektoren, reference OB137112, er en ultraflad PIR-sensor designet til at automatisere belysningskredsløb via bevægelsesregistrering. Den monteres på overfladen i loftet og tilbyder 360° dækning med et detekteringsområde på op til 7 meter i diameter ved 2,5 meters højde og op til 9 meter i diameter ved montering i 3 meters højde.

Det kompakte design med kun 2,4 cm tykkelse gør det muligt at integrere den diskret i lofter i boliger, boligforeninger, kontorer, hoteller, butikker og offentlige bygninger. Den har justerbar lysfølsomhed mellem 3 og 2000 lux, tidsindstilling fra 10 sekunder til 30 minutter, puls-funktion, temperaturkompensation og relæ med nulgennemgangskobling til brug med LED-, fluorescerende og energibesparende belastninger.

Bevægelsesdetektion i 360°

CIRCUMAT+ anvender passiv infrarød PIR-detektion til at registrere variationer i varmestråling fra personer eller andre varmekilder, der bevæger sig inden for dækningsområdet. Sensoren udsender ikke selv stråling for at foretage detektionen.

Takket være central loftmontering og 360° dækning kan den overvåge bevægelse rundt om hele detektoren, hvilket gør den særligt velegnet til gange, repos, opgange, rum, toiletter, kontorer og andre indendørs gennemgangsområder.

Op til 7 meter i diameter ved 2,5 meters højde

Ved montering i 2,5 meters højde angiver Orbis et detekteringsområde på op til 7 meter i diameter ved tværgående bevægelser. Den officielle specifikation angiver desuden et omtrentligt område på 3 meter i diameter for frontale bevægelser mod detektoren.

Ved montering i 3 meters højde kan dækningen nå op til 9 meter i diameter under temperaturforhold under 24 °C. Orbis anbefaler en monteringshøjde på cirka 2 til 4 meter.

Ultrafladt format til overflademontering

CIRCUMAT+ er designet til direkte overflademontering i loftet. Det ovale kabinet og den hvide front har en profil på kun 2,4 cm, hvilket reducerer det visuelle indtryk sammenlignet med mere voluminøse loftdetektorer.

Denne konstruktion gør det muligt at installere den uden indbygning af hovedenheden, hvilket er særligt praktisk ved renoveringer eller i lofter, hvor der ikke er plads nok til en indbygget detektor.

Justerbar tidsforsinkelse fra 10 sekunder til 30 minutter

Tiden, hvor kredsløbet forbliver tændt efter registrering af bevægelse, kan justeres mellem 10 sekunder og 30 minutter. Den valgte tid starter forfra hver gang der registreres en ny bevægelse.

Indstillingen har positioner på 10 sekunder, 1 minut, 3 minutter, 7 minutter, 15 minutter og 30 minutter, så detektorens funktion kan tilpasses det faktiske brugsmønster i hvert rum.

1-sekunds puls-funktion

Ud over den konventionelle tidsindstilling har CIRCUMAT+ en puls-funktion. I denne tilstand aktiverer den udgangen i cirka 1 sekund og etablerer derefter en minimumsperiode uden detektion på omkring 9 sekunder.

Denne funktion udvider integrationsmulighederne, når detektoren bruges til at sende en aktiveringsimpuls til andre kompatible mekanismer eller styresystemer.

Skumringsregulering fra 3 til 2000 lux

Den integrerede lyssensor gør det muligt at vælge det omgivende lysniveau, under hvilket detektoren skal reagere. Området kan justeres mellem 3 og 2000 lux.

Ved en lav indstilling vil belysningen primært blive aktiveret i mørke. Hvis den indstilles tæt på maksimum, kan detektoren reagere under næsten enhver lysforhold. På den måde kan unødvendige tændinger undgås, når der er tilstrækkeligt naturligt lys.

Medfølgende begrænser for detekteringsområde

CIRCUMAT+ leveres med en feltbegrænser, som kan klippes til for at udelukke bestemte områder fra sensorens dækning.

Dette er nyttigt, når detektoren er placeret tæt på døre, sidegange eller andre områder, hvor bevægelse ikke skal tænde belysningen.

Temperaturkompensation

Orbis har udstyret CIRCUMAT+ med temperaturkompensation for at opretholde en mere stabil detektion ved ændringer i de omgivende forhold. Som med enhver PIR-sensor kan rækkevidden blive reduceret, når temperaturen på den registrerede person eller genstand nærmer sig rumtemperaturen.

Relæ med nulgennemgangskobling

Enheden har nulgennemgangskobling, en funktion der er særligt velegnet til elektroniske belastninger som LED-belysning, lysstofrør og energisparelamper.

Koblingen sker tæt på spændingskurvens nulpunkt, hvilket bidrager til at reducere elektriske belastninger forårsaget af indkoblingsstrømme i visse modtagere.

Brydeevne på 6 A

CIRCUMAT+ har en kontakt med brydeevne på 6 A ved 230 V AC med cos φ = 1. De anbefalede maksimale belastninger afhænger af den anvendte belysningsteknologi.

• Glødelamper: op til 1200 W.
• Lysstofrør: op til 400 VA.
• 12 V AC lavvoltshalogen: op til 1000 VA.
• 230 V AC halogen: op til 1200 W.
• Energisparelamper: op til 500 VA.
• Downlights: op til 500 VA.
• LED-belysning: op til 500 VA.

Forsyning ved 230 V

Reference OB137112 fungerer med 230 V AC ±10% og en frekvens på 50/60 Hz. Eget forbrug er cirka 0,8 W, svarende til 5,2 VA.

Enheden har dobbelt nul-klemme for at lette tilslutningen under installationen.

IP20-beskyttelse til indendørs brug

CIRCUMAT+ har kapslingsklasse IP20 i henhold til EN 60529 og beskyttelsesklasse II ved korrekt installation. Den er primært beregnet til indendørs installationer beskyttet mod vand.

Det normale driftstemperaturområde er mellem -20 og +40 °C, med en specificeret driftsgrænse på op til +50 °C.

Anvendelser for Orbis CIRCUMAT+

Den cirkulære dækning, ultraflade design og evnen til at arbejde med forskellige belysningsteknologier gør den velegnet til mange indendørs områder:

• Opgange og indgange.
• Repos og trapper.
• Gange og fordelingsarealer.
• Depotrum.
• Mødelokaler.
• Badeværelser.
• Kontorer og arbejdsrum.
• Hoteller og hospitaler.
• Butikslokaler.
• Offentlige bygninger og boligforeninger.

Tekniske specifikationer for Orbis CIRCUMAT+ OB137112

• Mærke: Orbis.
• Reference: OB137112.
• Model: CIRCUMAT+.
• Type: bevægelsesdetektor til belysning.
• Teknologi: passiv infrarød PIR.
• Installation: overflademonteret i loft.
• Design: ultrafladt.
• Tykkelse: cirka 24 mm.
• Detekteringsvinkel: 360°.
• Detekteringsområde ved 2,5 m: op til Ø7 m ved tværgående bevægelse.
• Frontalt område ved 2,5 m: cirka Ø3 m.
• Detekteringsområde ved 3 m: op til Ø9 m ved temperatur under 24 °C.
• Anbefalet højde: cirka 2-4 m.
• Lysfølsomhed: justerbar fra 3 til 2000 lux.
• Tidsindstilling: fra 10 sekunder til 30 minutter.
• Puls-funktion: 1 s ON / 9 s OFF cirka.
• Feltbegrænser: inkluderet og kan klippes til.
• Temperaturkompensation: ja.
• Forsyning: 230 V AC ±10%.
• Frekvens: 50/60 Hz.
• Brydeevne: 6 A ved 230 V AC, cos φ = 1.
• Nulgennemgangskobling: ja.
• Eget forbrug: 5,2 VA, cirka 0,8 W.
• Maks. glødelampebelastning: 1200 W.
• Maks. lysstofrørsbelastning: 400 VA.
• Maks. 12 V AC halogenbelastning: 1000 VA.
• Maks. 230 V AC halogenbelastning: 1200 W.
• Maks. energisparebelastning: 500 VA.
• Maks. downlight-belastning: 500 VA.
• Maks. LED-belastning: 500 VA.
• Kapslingsklasse: IP20 i henhold til EN 60529.
• Beskyttelsesklasse: Klasse II ved korrekt montering.
• Driftstemperatur: -20 til +40 °C.
• Driftsgrænse: -20 til +50 °C.
• Farve: hvid.

Automatisering af belysning med diskret installation

Orbis CIRCUMAT+ OB137112 kombinerer 360° dækning, ultrafladt format og justering af tid og lysniveau i en detektor, der er særligt velegnet til at automatisere belysning fra loftet. Dets rækkevidde på op til 7 meter i diameter ved 2,5 meters højde gør det muligt effektivt at dække mange indendørs rum fra ét enkelt punkt.

Kompatibiliteten med LED-belastninger på op til 500 VA, nulgennemgangskobling, feltbegrænser og puls-funktion giver fleksibilitet både i nye installationer og i renoveringsprojekter.

Vigtigt: CIRCUMAT+ har IP20-beskyttelse og er beregnet til indendørs rum beskyttet mod vand. Den faktiske rækkevidde kan variere afhængigt af monteringshøjde, omgivelsestemperatur og bevægelsesretning i forhold til detektorens stråler.
