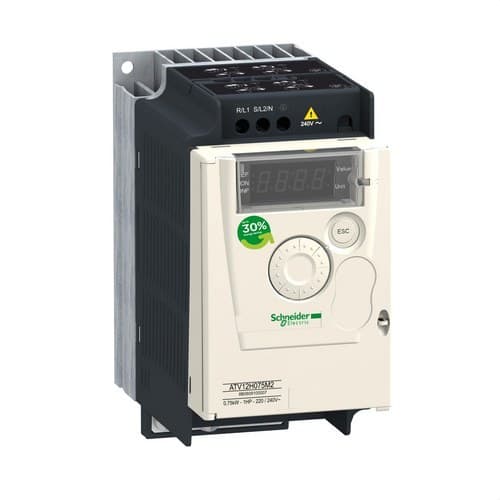

Hastighedsvariator ALTIVAR-12 0,55KW 240V 1PH

Den Schneider Electric Altivar 12 ATV12H055M2 frekvensomformer er designet til at styre hastighed og moment på trefasede asynkronmotorer på op til 0,55 kW / 0,75 HP fra en enfaset 200 til 240 V AC strømforsyning. Den leverer en nominel udgangsstrøm på 3,5 A og en trefaset udgangsspænding på 200 til 240 V, hvilket giver en kompakt løsning til små maskiner, pumper, ventilatorer og kommercielt udstyr.

ATV12H055M2 tilhører Altivar 12-serien fra Schneider Electric og kombinerer sensorløs vektorstyring, V/F-regulering, Modbus-kommunikation, programmerbare ind- og udgange, integreret EMC-filter og forskellige elektroniske beskyttelser. Dets brede udgangsfrekvensområde på 0,5 til 400 Hz gør det muligt at tilpasse motorens drift til de reelle behov i hver applikation.

Altivar 12 frekvensomformer på 0,55 kW

Denne reference er dimensioneret til asynkronmotorer med en nominel effekt på:

• Nominel motoreffekt: 0,55 kW.
• Tilsvarende effekt: 0,75 HP.
• Nominel udgangsstrøm: 3,5 A ved 4 kHz.
• Udgangsspænding: 200-240 V AC trefaset.

Brugen af en frekvensomformer gør det muligt at ændre den frekvens, der tilføres motoren, for at regulere hastigheden, udføre bløde starter og stop samt tilpasse maskinens drift til procesbehovene.

Enfaset indgang og trefaset udgang

En særligt vigtig egenskab ved ATV12H055M2 er, at den forsynes fra et enfaset 200-240 V AC net, mens udgangen er beregnet til en trefaset 200-240 V motor.

Betegnelsen 1PH i handelsreferencen henviser derfor udelukkende til frekvensomformerens indgangsforsyning. Det betyder ikke, at enheden er beregnet til at styre en konventionel enfaset motor.

De vigtigste forsyningsdata er:

• Antal indgangsfaser: 1 fase.
• Nominel forsyningsspænding: 200-240 V AC.
• Spændingstolerance: -15 % / +10 %.
• Forsyningsfrekvens: 50/60 Hz ±5 %.
• Linjestrøm ved 200 V: 8 A.
• Linjestrøm ved 240 V: 6,7 A.

Trefaset udgang på 3,5 A

Frekvensomformeren leverer en kontinuerlig nominel udgangsstrøm på 3,5 A ved en koblingsfrekvens på 4 kHz.

Den har også kortvarig overbelastningskapacitet til at håndtere midlertidige momentstigninger:

• Kontinuerlig nominel strøm: 3,5 A.
• Kortvarig strøm i 60 sekunder: 5,3 A.
• Kortvarig strøm i 2 sekunder: 5,8 A.

Disse egenskaber gør det muligt at håndtere visse kortvarige belastninger under acceleration eller pludselige laststigninger, altid inden for de grænser, som Schneider Electric har fastsat.

Udgangsfrekvens fra 0,5 til 400 Hz

ATV12H055M2 giver mulighed for at justere udgangsfrekvensen mellem 0,5 og 400 Hz, hvilket giver et bredt reguleringsområde for motorhastigheden.

Den maksimalt indstillede frekvens skal altid respektere motorens og den drevne maskines mekaniske og elektriske egenskaber. At frekvensomformeren kan nå 400 Hz betyder ikke, at enhver motor kan arbejde sikkert ved denne frekvens.

Sensorløs vektorstyring

Schneider Electric integrerer forskellige styreprofiler til asynkronmotorer:

• Sensorløs fluxvektorstyring.
• Spænding/frekvens V/F.
• Kvadratisk spænding/frekvens.

Sensorløs vektorstyring forbedrer motorens opførsel og momentregulering uden behov for en ekstern encoder.

Kortvarigt overmoment op til 170 %

Altivar 12 tilbyder et kortvarigt overmoment på cirka 150 til 170 % af motorens nominelle moment, afhængigt af frekvensomformerens effekt og den anvendte motors egenskaber.

Denne kapacitet er nyttig under visse accelerationer eller midlertidige mekaniske belastningsstigninger.

Hastighedsområde 1:20

Schneider Electric angiver et hastighedsområde på 1 til 20 for ATV12H055M2.

Denne funktion, kombineret med sensorløs vektorstyring, gør det muligt at regulere motorens drift over et bredt område og tilpasse den til pumpe-, ventilations-, transport- og små maskinprocesser.

Justerbar koblingsfrekvens

Koblingsfrekvensen kan indstilles mellem 2 og 16 kHz.

• Nominel frekvens: 4 kHz.
• Justerbart område: 2-16 kHz.
• Kontinuerlig drift over 4 kHz: kan kræve strømreduktion.

Justering af koblingsfrekvensen gør det muligt at finde en balance mellem motorens akustiske støj, opvarmning og elektriske ydeevne.

Accelerations- og decelerationsramper

Frekvensomformeren giver mulighed for at konfigurere accelerations- og decelerationsramper fra 0 til 999,9 sekunder.

Schneider Electric understøtter lineære ramper samt S- og U-kurver, hvilket gør det muligt at tilpasse maskinens respons til forskellige mekaniske behov.

En blød start kan reducere belastningen på:

• Koblinger.
• Remme.
• Gearkasser.
• Pumper.
• Transmissioner.
• Andre mekaniske komponenter.

Bremsning via indsprøjtning af jævnstrøm

Altivar 12 muliggør kontrolleret stop via indsprøjtning af jævnstrøm i op til 30 sekunder.

Schneider Electric angiver desuden et bremsemoment på op til cirka 70 % af motorens nominelle moment uden bremsemodstand.

Denne reference har ikke en integreret bremsechopper, hvilket skal tages i betragtning, når applikationen kræver særligt hurtige opbremsninger eller høj regenerativ energi.

Integreret Modbus-kommunikation

Schneider Electric ATV12H055M2 leveres som standard med Modbus-kommunikationsprotokol.

Forbindelsen sker via:

• Fysisk interface: 2-leder RS-485.
• Stik: RJ45 foran.
• Protokol: Modbus RTU.
• Konfigurerbare adresser: 1-247.
• Tilgængelige hastigheder: 4.800, 9.600, 19.200 og 38.400 bit/s.

Kommunikationen gør det muligt at integrere frekvensomformeren i visse automationssystemer for at aflæse parametre, status og driftsværdier eller ændre kompatible setpunkter.

4 programmerbare digitale indgange

Enheden har 4 programmerbare digitale indgange LI1-LI4 ved 24 V DC.

Disse indgange kan konfigureres til forskellige automationsfunktioner, herunder:

• Fremadkørsel.
• Baglænskørsel.
• Stop.
• Valg af hastigheder.
• Konfigurerbare styrefunktioner.

Frekvensomformeren understøtter positiv logik Source og negativ logik Sink afhængigt af den valgte konfiguration.

Konfigurerbar analog indgang

ATV12H055M2 har 1 analog indgang AI1, som kan konfigureres til forskellige referencesignaler:

• 0-10 V.
• 0-5 V.
• 0-20 mA.

Denne indgang gør det muligt at modtage en hastighedsreference fra potentiometre, controllere, sensorer eller kompatible automationssystemer.

Konfigurerbar analog udgang

Den har også 1 analog udgang AO1, som kan konfigureres som:

• 0-10 V.
• 0-20 mA.

Den kan bruges til at sende driftsinformation til kompatibelt eksternt udstyr.

Digitale udgange og integreret relæ

Altivar 12 inkluderer udgange til signalering og ekstern styring:

• 2 digitale udgange.
• 1 relæudgang med skiftekontakt R1A/R1B/R1C.

Relæudgangen understøtter blandt andet op til 3 A ved 250 V AC for resistiv belastning inden for de betingelser, som Schneider Electric har angivet.

Interne hjælpeforsyninger

Frekvensomformeren har hjælpeforsyninger, der letter tilslutningen af styreenheder:

• 5 V DC: til referencepotentiometer.
• 24 V DC: til de logiske indgange.

Begge forsyninger har beskyttelse mod overbelastning og kortslutning inden for deres nominelle værdier.

Integreret EMC-filter

ATV12H055M2 har et integreret EMC-filter til at begrænse de ledte elektromagnetiske forstyrrelser, der genereres under drift.

Overholdelse af EMC-niveauer afhænger af installationstype, koblingsfrekvens, motorkabellængde, afskærmning og øvrige forhold angivet af Schneider Electric.

Integrerede elektroniske beskyttelser

Frekvensomformeren indeholder forskellige beskyttelsesfunktioner til overvågning af enheden og den tilsluttede motor.

Blandt disse er:

• Elektronisk termisk motorbeskyttelse via I²t-beregning.
• Beskyttelse mod netoverspænding.
• Beskyttelse mod underspænding.
• Beskyttelse mod overstrøm mellem udgangsfaser og jord.
• Beskyttelse mod overtemperatur i frekvensomformeren.
• Beskyttelse mod kortslutning mellem motorfaser.

For at den elektroniske termiske motorbeskyttelse fungerer korrekt, skal de parametre, der svarer til motorens typeskilt, indstilles korrekt.

Slipkompensation

ATV12 har motorens slipkompensation, forindstillet fra fabrikken og justerbar.

Denne funktion kompenserer for en del af den hastighedsreduktion, som en asynkronmotor oplever, når den mekaniske belastning øges.

Anvendelser for Altivar 12 ATV12H055M2

Schneider Electric retter Altivar 12-serien primært mod enkle maskiner, industri, kommercielt udstyr og HVAC-applikationer.

Typiske anvendelser omfatter:

• Pumper.
• Ventilatorer.
• Udsugningsanlæg.
• Transportører.
• Transportbånd.
• Blandere.
• Små industrimaskiner.
• Kommercielt udstyr.
• Ventilationsudstyr.
• Enkle klimaanlæg.
• Tekstil- og strygemaskiner.

Optimeret til pumpning og ventilation

Schneider Electric fremhæver Altivar 12 til ventilations- og pumpeapplikationer, hvor hastighedsregulering gør det muligt at tilpasse flow eller tryk til systemets reelle behov.

I denne type applikationer kan en reduktion af hastigheden, når fuld kapacitet ikke er nødvendig, bidrage til lavere energiforbrug.

Version med køleplade

ATV12H055M2 er versionen med køleplade. Den er beregnet til installation med de afstande, den ventilation og den orientering, som Schneider Electric angiver.

Den nominelle varmeafledning for denne reference er cirka 34 W.

IP20-beskyttelsesgrad

Frekvensomformeren har en IP20-beskyttelsesgrad uden den øverste afdækningsplade.

Derfor er den primært beregnet til montering i et egnet skab eller eltavle. Den må ikke installeres direkte i miljøer, hvor den kan blive udsat for vand, støv eller andre påvirkninger, der er uforenelige med beskyttelsesgraden.

Kompakte dimensioner

Schneider Electric ATV12H055M2 har kompakte mål, som gør den nem at integrere i maskintavler:

• Bredde: 72 mm.
• Højde: 143 mm.
• Dybde: 131,2 mm.
• Vægt: cirka 0,8 kg.

Den samlede højde kan variere, når der anvendes ekstra EMC-sæt eller tilbehør.

Driftstemperatur

Schneider Electric angiver:

• Drift: -10 til 40 °C under de angivne nominelle forhold.
• Fra 40 til 60 °C: muligt med en strømreduktion på cirka 2,2 % for hver ekstra °C.
• Opbevaring: -25 til 70 °C.
• Relativ luftfugtighed: 5-95 % uden kondens.
• Højde: op til 1.000 m uden nedklassificering.

Mellem 1.000 og 2.000 m angiver Schneider Electric en strømreduktion på cirka 1 % for hver yderligere 100 m.

Modstandsdygtighed over for vibrationer og stød

Frekvensomformeren er konstrueret til at modstå de mekaniske forhold, der er almindelige i professionelle installationer:

• Vibrationsmodstand: i henhold til IEC 60068-2-6.
• Stødsmodstand: 15 gn i 11 ms i henhold til IEC 60068-2-27.

Tekniske specifikationer for Schneider Electric ATV12H055M2

• Mærke: Schneider Electric.
• Reference: ATV12H055M2.
• Serie: Altivar 12.
• Type: frekvensomformer.
• Kompatibel motor: trefaset asynkronmotor.
• Anvendelse: enkle maskiner og kommercielt udstyr.
• Nominel effekt: 0,55 kW.
• Tilsvarende effekt: 0,75 HP.
• Antal indgangsfaser: 1 fase.
• Forsyningsspænding: 200-240 V AC.
• Spændingstolerance: -15 % / +10 %.
• Forsyningsfrekvens: 50/60 Hz ±5 %.
• Linjestrøm ved 200 V: 8 A.
• Linjestrøm ved 240 V: 6,7 A.
• Udgang: trefaset 200-240 V.
• Nominel udgangsstrøm: 3,5 A ved 4 kHz.
• Kortvarig strøm 60 s: 5,3 A.
• Kortvarig strøm 2 s: 5,8 A.
• Udgangsfrekvens: 0,5-400 Hz.
• Hastighedsområde: 1:20.
• Nominel koblingsfrekvens: 4 kHz.
• Justerbar koblingsfrekvens: 2-16 kHz.
• Kortvarigt overmoment: 150-170 %.
• Sensorløs vektorstyring: ja.
• V/F-styring: ja.
• Kvadratisk V/F-styring: ja.
• Slipkompensation: ja, justerbar.
• Accelerations-/decelerationsrampe: 0-999,9 s.
• Bremsning via DC-indsprøjtning: ja.
• Integreret bremsechopper: nej.
• Protokol: Modbus RTU.
• Interface: 2-leder RS-485.
• Kommunikationsstik: RJ45.
• Digitale indgange: 4.
• Analog indgang: 1.
• Analog udgang: 1.
• Digitale udgange: 2.
• Relæudgang: 1 skiftekontakt.
• EMC-filter: integreret.
• Version: med køleplade.
• Beskyttelsesgrad: IP20.
• Varmeafledning: cirka 34 W.
• Bredde: 72 mm.
• Højde: 143 mm.
• Dybde: 131,2 mm.
• Vægt: cirka 0,8 kg.
• Driftstemperatur: -10 til 40 °C uden nedklassificering under de angivne forhold.
• Maks. temperatur med nedklassificering: 60 °C.
• Opbevaringstemperatur: -25 til 70 °C.
• Mærkning: CE.
• EMC-standard: IEC/EN 61800-3.

Styring af trefasede motorer fra et enfaset net

Schneider Electric Altivar 12 ATV12H055M2 er særligt nyttig, når der er en enfaset 200-240 V forsyning, og der er behov for at regulere en kompatibel trefaset asynkronmotor på op til 0,55 kW.

Dens 3,5 A udgang, justerbare frekvens op til 400 Hz, sensorløse vektorstyring, Modbus samt konfigurerbare ind- og udgange gør den velegnet til mange små maskiner og ventilations-, pumpe- og transportsystemer.

Kompakt frekvensomformer til små maskiner

Med kun 72 mm bredde samler ATV12H055M2 hastighedsstyring, elektronisk motorbeskyttelse, kommunikation og automationsfunktioner i et kompakt format, der er beregnet til tavlemontage.

Dets integrerede EMC-filter, justerbare ramper, slipkompensation og overmomentkapacitet gør det lettere at skabe enkle motorstyringsløsninger uden behov for flere separate enheder.

Vigtigt: betegnelsen 1PH henviser til enfaset 200-240 V indgang. ATV12H055M2’s udgang er trefaset 200-240 V og er beregnet til en kompatibel trefaset asynkronmotor. Før installation skal motorens typeskilt, tilslutningsspænding, nominelle strøm, effekt og tilladte frekvens kontrolleres. Frekvensomformeren erstatter heller ikke de eksterne beskyttelses- og afbrydningsenheder, som installationen kræver.
