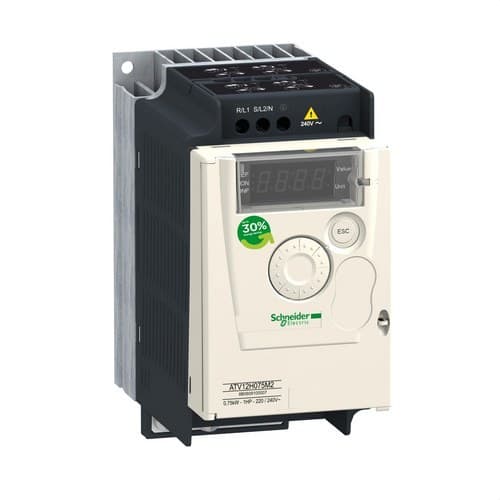

Hastighedsregulator ALTIVAR-12 0,75KW 240V 1PH

Schneider Electric Altivar 12 ATV12H075M2 frekvensomformer er designet til at styre hastighed og moment på trefasede asynkronmotorer på op til 0,75 kW / 1 HP ved hjælp af en enfaset netforsyning på 200 til 240 V AC. Den leverer en nominel udgangsstrøm på 4,2 A og gør det muligt at regulere udgangsfrekvensen mellem 0,5 og 400 Hz, hvilket giver en kompakt løsning til pumper, ventilatorer, transportbånd og andre enkle maskiner.

Referencen ATV12H075M2 tilhører Altivar 12-serien fra Schneider Electric og er særligt udviklet til enkle industrielle applikationer, kommercielle maskiner og HVAC. Den har PID-regulering, sensorløs vektorstyring, Modbus-kommunikation, integreret EMC-filter og forskellige elektroniske beskyttelser til både frekvensomformer og motor.

Altivar 12 frekvensomformer på 0,75 kW

ATV12H075M2 er dimensioneret til motorer med en nominel effekt på:

• Motoreffekt: 0,75 kW.
• Tilsvarende effekt: 1 HP.
• Nominel udgangsstrøm: 4,2 A.
• Udgangsspænding: op til 240 V AC.

Den gør det muligt at tilpasse motorhastigheden til maskinens reelle behov, så motoren ikke behøver at køre konstant ved nominel hastighed, når processen ikke kræver det.

Enfaset indgang og trefaset motorudgang

En vigtig egenskab ved denne reference er, at den har enfaset forsyning på 200 til 240 V AC, mens den er klar til at forsyne en trefaset 200/240 V motor.

Det gør det muligt at styre en kompatibel trefaset motor fra en installation med enfaset forsyning, forudsat at motorens effekt, spænding og strøm ligger inden for frekvensomformerens specifikationer.

Den tilladte forsyningsspænding er:

• 200-240 V AC enfaset.
• Spændingstolerance: -15 % / +10 %.
• Forsyningsfrekvens: 50/60 Hz ±5 %.

Nominel udgangsstrøm på 4,2 A

Schneider Electric ATV12H075M2 leverer en kontinuerlig nominel udgangsstrøm på 4,2 A ved en koblingsfrekvens på 4 kHz.

Ifølge den tekniske dokumentation for Altivar 12 angives der også transiente kapaciteter på cirka:

• 6,3 A i 60 sekunder.
• 6,9 A i 2 sekunder.

Disse kapaciteter gør det muligt at håndtere kortvarige stigninger i momentbehov under opstart eller drift af maskinen.

Justerbar udgangsfrekvens fra 0,5 til 400 Hz

Frekvensomformeren gør det muligt at justere udgangsfrekvensen mellem 0,5 og 400 Hz, hvilket giver et bredt område til styring af motorhastigheden.

Den nominelle og maksimale frekvens skal indstilles i henhold til motorens elektriske og mekaniske egenskaber. Der må ikke anvendes en hastighed, der overstiger det, som motorproducenten og den drevne maskine tillader.

Sensorløs vektorstyring

Altivar 12 har forskellige styreprofiler til asynkronmotorer, herunder:

• Sensorløs fluxvektorstyring.
• V/F-spændings/frekvensforhold.
• Kvadratisk spændings/frekvensforhold.

Sensorløs vektorstyring forbedrer motorens opførsel ved lave hastigheder uden behov for at installere en ekstern encoder.

Kortvarigt moment på op til 170 %

Schneider Electric angiver en kapacitet for kortvarigt moment på cirka 150 til 170 % af motorens nominelle moment, afhængigt af frekvensomformerens og motorens effekt.

Denne momentreserve kan være særligt nyttig under acceleration eller ved kortvarige belastningsstigninger.

Integreret PID-regulering

ATV12H075M2 har en justerbar PID-regulator, hvilket gør det muligt at anvende den i applikationer, hvor en procesvariabel skal holdes automatisk.

Den kan for eksempel bruges i systemer til:

• Trykstyring.
• Flowstyring.
• Ventilation.
• Udsugning.
• Pumpning.
• Enkle klimaanlæg.

Ved hjælp af feedback fra en kompatibel sensor kan frekvensomformeren ændre motorhastigheden for at opretholde den indstillede reference.

Catch on the Fly-funktion

Altivar 12 har funktionen Catch on the Fly, som er udviklet til at genoptage styringen af en motor, der stadig roterer.

Funktionen er nyttig for eksempel i ventilatorer, hvor motoren kan fortsætte med at rotere af inerti efter stop eller som følge af luftbevægelse.

Integreret Modbus-kommunikation

Schneider Electric ATV12H075M2 har som standard seriel Modbus-kommunikation via 2-leder RS-485-interface.

Den har et RJ45-stik og understøtter konfigurerbare kommunikationshastigheder på:

• 9,6 kbit/s.
• 19,2 kbit/s.
• 38,4 kbit/s.

Modbus-protokollen gør det muligt at integrere frekvensomformeren i visse automatiserings- og overvågningssystemer for at aflæse parametre, status eller setpunkter og ændre kompatible indstillinger.

Ind- og udgange til automatisering

ATV12 har forskellige ind- og udgange til tilslutning af styresignaler, sensorer og eksterne enheder:

• 4 digitale indgange.
• 2 digitale udgange.
• 1 analog indgang.
• 1 analog udgang.
• 1 relæudgang.

Disse tilslutninger gør det muligt at konfigurere funktioner som start, stop, retningsskift, valg af hastigheder, eksterne setpunkter og statusindikering.

Konfigurerbare accelerations- og decelerationsramper

Frekvensomformeren gør det muligt at indstille accelerations- og decelerationsramper, så motoren starter og stopper mere skånsomt.

En gradvis acceleration kan reducere de mekaniske belastninger på transmissioner, koblinger, remme og andre maskindele samt begrænse de strømspidser, der er forbundet med direkte start.

Justerbar koblingsfrekvens

Koblingsfrekvensen kan konfigureres mellem cirka 2 og 16 kHz, med en fabriksindstilling på 4 kHz.

Højere frekvenser kan kræve strømreduktion afhængigt af de betingelser, som Schneider Electric angiver.

Bremsefunktion via jævnstrømsindsprøjtning

Altivar 12 muliggør bremse til stop via jævnstrømsindsprøjtning, hvilket giver en kontrolleret standsning af motoren i visse applikationer.

Denne reference har ikke indbygget bremsechopper, og dette skal derfor tages i betragtning i applikationer med store behov for regenerativ bremsning.

Integreret EMC-filter

ATV12H075M2 har integreret EMC-filter, som er beregnet til at begrænse de ledte elektromagnetiske forstyrrelser, der genereres under frekvensomformerens drift, når installationen udføres i henhold til Schneider Electrics anbefalinger.

Producenten angiver ledte emissionsniveauer, der er kompatible med IEC 61800-3 under de relevante installationsforhold, herunder brug af skærmet motorkabel, når det er nødvendigt.

Integrerede elektroniske beskyttelser

Frekvensomformeren har forskellige beskyttelses- og overvågningsfunktioner, som hjælper med at beskytte både enheden og den tilsluttede motor.

Blandt de vigtigste beskyttelser er:

• Overspænding på forsyningen.
• Underspænding på forsyningen.
• Overstrøm mellem udgangsfaser og jord.
• Kortslutning mellem motorfaser.
• Beskyttelse mod overtemperatur i frekvensomformeren.
• Elektronisk termisk motorbeskyttelse via kontinuerlig I²t-beregning.

Disse funktioner erstatter ikke behovet for eksterne elektriske beskyttelser, som kræves i forsyningskredsløbet.

Elektronisk termisk motorbeskyttelse

Altivar 12 beregner løbende motorens termiske belastning via en I²t-model og giver dermed elektronisk beskyttelse mod visse overbelastningsforhold.

For at funktionen skal virke korrekt, er det nødvendigt at indtaste og konfigurere motorens mærkedata korrekt.

Anvendelser for Altivar 12 ATV12H075M2

Schneider Electric har Altivar 12-serien til enkle maskiner, kommercielt udstyr og HVAC-applikationer. Typiske anvendelser omfatter:

• Pumper.
• Ventilatorer.
• Udsugningsanlæg.
• Transportbånd.
• Materialetransportører.
• Adgangsbarrierer.
• Kommercielle maskiner.
• Løbebånd og lignende udstyr.
• Små industrimaskiner.
• Ventilations- og klimaanlæg.

Energibesparelse i pumper og ventilatorer

Hastighedsregulering gør det muligt at tilpasse motorens forbrug til procesbehovet. Dette er især interessant i pumper og ventilatorer, hvor reduceret hastighed, når maksimal flow ikke er nødvendig, kan mindske energiforbruget betydeligt.

Schneider Electric angiver, at optimeringen af effekt og moment i Altivar 12 til visse ventilations- og pumpeapplikationer kan bidrage til energibesparelser på op til cirka 30 % under passende driftsforhold.

IP20-beskyttelsesgrad

Frekvensomformeren har en IP20-beskyttelsesgrad og er primært beregnet til montering inde i et skab eller eltavle.

Den må ikke installeres direkte udsat for støv, vand eller andre miljøforhold, der er uforenelige med denne beskyttelsesgrad.

Køling via køleplade

ATV12H075M2 leveres i en version med køleplade. Schneider Electric har designet den til installation i normale miljøer inde i et korrekt dimensioneret og ventileret eltavleskab.

Den nominelle varmeafgivelse for denne version er cirka 44 W ved nominel strøm.

Driftstemperatur

Frekvensomformeren er specificeret til drift mellem:

• -10 til 40 °C: uden strømreduktion.
• 40 til 60 °C: med en strømreduktion på cirka 2,2 % pr. ekstra °C.
• Opbevaringstemperatur: -25 til 70 °C.

Ventilation og afstand mellem enheder skal udføres i henhold til producentens monteringsanvisninger.

Kompakte dimensioner

ATV12H075M2 har kompakte mål, som gør den nem at installere i maskinens eltavler:

• Bredde: 72 mm.
• Højde: 143 mm.
• Dybde: 131,2 mm.
• Vægt: cirka 0,8 kg.

Tekniske specifikationer for Schneider Electric ATV12H075M2

• Mærke: Schneider Electric.
• Reference: ATV12H075M2.
• Serie: Altivar 12.
• Type: frekvensomformer.
• Anvendelse: enkle maskiner, industri, kommercielt udstyr og HVAC.
• Nominel motoreffekt: 0,75 kW.
• Tilsvarende effekt: 1 HP.
• Forsyning: enfaset.
• Forsyningsspænding: 200-240 V AC.
• Spændingstolerance: -15 % / +10 %.
• Netsfrekvens: 50/60 Hz ±5 %.
• Kompatibel motor: trefaset asynkronmotor 200/240 V inden for de nominelle karakteristika.
• Nominel udgangsstrøm: 4,2 A.
• Transiente strøm i 60 s: 6,3 A.
• Transiente strøm i 2 s: 6,9 A.
• Maksimal udgangsspænding: 240 V.
• Udgangsfrekvens: 0,5-400 Hz.
• Koblingsfrekvens: 2-16 kHz justerbar.
• Nominel koblingsfrekvens: 4 kHz.
• Kortvarigt moment: 150-170 % afhængigt af motor og forhold.
• Sensorløs vektorstyring: ja.
• V/F-styring: ja.
• PID-regulator: ja.
• Catch on the Fly: ja.
• Slipkompensation: justerbar.
• DC-indsprøjtningsbremsning: ja.
• Indbygget bremsechopper: nej.
• Kommunikationsprotokol: seriel Modbus.
• Interface: 2-leder RS-485.
• Stik: RJ45.
• Digitale indgange: 4.
• Digitale udgange: 2.
• Analog indgang: 1.
• Analog udgang: 1.
• Relæudgang: 1.
• EMC-filter: integreret.
• Beskyttelsesgrad: IP20.
• Montering: eltavle/skab.
• Køling: version med køleplade.
• Nominel effektafgivelse: cirka 44 W.
• Bredde: 72 mm.
• Højde: 143 mm.
• Dybde: 131,2 mm.
• Vægt: cirka 0,8 kg.
• Driftstemperatur uden nedklassificering: -10 til 40 °C.
• Maks. temperatur med nedklassificering: 60 °C.
• Vigtigste standarder: IEC 61800-5-1 og IEC 61800-3.
• Mærkning: CE.
• EAN: 3606480071072.

Effektiv motorstyring til op til 0,75 kW

Schneider Electric Altivar 12 ATV12H075M2 tilbyder en kompakt løsning til regulering af trefasede asynkronmotorer på op til 0,75 kW fra et enfaset 200-240 V net. Dens udgangsstrøm på 4,2 A, sensorløse vektorstyring, PID-regulering og udgangsfrekvens på op til 400 Hz gør det muligt at tilpasse motorens drift til behovene i mange enkle maskiner.

Den integrerede Modbus-kommunikation, de konfigurerbare ind- og udgange, de elektroniske beskyttelsesfunktioner og det kompakte design på 72 mm i bredden gør den nem at integrere i maskintavler, pumpesystemer, ventilationsanlæg og HVAC-applikationer.

Vigtigt: betegnelsen 1PH for denne reference henviser til enfaset indgangsforsyning. Frekvensomformerens udgang er beregnet til en kompatibel trefaset 200/240 V motor. Før installation skal motorens tilslutningsspænding, nominelle strøm, effekt, frekvens og klemmetilslutning kontrolleres. Frekvensomformeren erstatter heller ikke de eksterne kortslutnings- og afbryderbeskyttelser, som installationen kræver.
