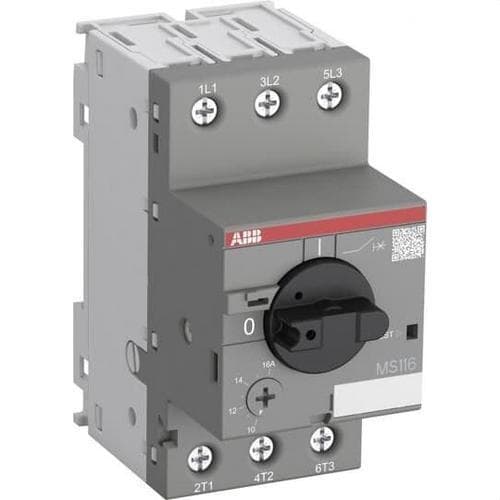

Motorværn MS116-1.6 1,00-1,60A

ABB motorværn MS116-1.6, reference 1SAM250000R1006, er en manuel motorafbryder til motorkomponentbeskyttelse, designet til at udføre funktioner som kobling, afbrydelse og beskyttelse mod overbelastning, kortslutning og fasefejl. Dets termiske indstillingsområde på 1 til 1,6 A gør det muligt at tilpasse det til motorer, hvis nominelle strøm ligger inden for dette interval, og giver en kompakt løsning til eltavler, automatisering og maskiner.

Denne model har 3 poler, udkoblingsklasse 10A og en øjeblikkelig magnetisk udløsning indstillet til 20 A. Ved 400 V i AC-3-kategori er den beregnet til trefasede motorer på op til 0,55 kW. Dens 45 mm brede design gør det muligt at integrere beskyttelse og manuel kobling på begrænset plads på DIN-skinne.

Hovedegenskaber for ABB MS116-1.6 motorværn

• Mærke: ABB.
• Serie: MS116.
• Model: MS116-1.6.
• Reference: 1SAM250000R1006.
• Type: motorværn eller manuel motorbeskyttelsesafbryder.
• Antal poler: 3.
• Termisk indstillingsområde: 1-1,6 A.
• Maksimal mærkestrøm: 1,6 A.
• Udkoblingsklasse: 10A.
• Øjeblikkelig magnetisk udløsning: 20 A.
• Motoreffekt AC-3 ved 400 V: 0,55 kW.
• Nominel driftsspænding: op til 690 V AC.
• Frekvens: 50/60 Hz.
• Driftsafbrydelsesevne Ics ved 400 V: 50 kA.
• Ultimativ afbrydelsesevne Icu ved 400 V: 100 kA.
• Mekanisme: termomagnetisk.
• Beskyttelse mod fasefejl: ja.
• Temperaturkompensation: ja.
• Afbryderfunktion: integreret.
• Betjening: drejegreb.
• Montering: 35 mm DIN-skinne.
• Klemmer: skrueklemmer.

Justerbar termisk beskyttelse mellem 1 og 1,6 A

Overbelastningsbeskyttelsen i ABB MS116-1.6 kan justeres mellem 1 og 1,6 A. Indstillingen skal foretages i overensstemmelse med den nominelle strøm, der er angivet på det beskyttede motors typeskilt.

Når der opstår en vedvarende overbelastning, som overstiger den valgte værdi, kobler det termiske system kredsløbet fra. På den måde hjælper motorværnet med at forhindre skader som følge af langvarige overstrømme, der kan medføre overophedning af motorens viklinger.

Udkoblingsklasse 10A

MS116-1.6 tilhører udkoblingsklasse 10A. Denne klassificering definerer den termiske beskyttelses adfærd ved overbelastning og er beregnet til almindelige anvendelser med motorer, der har normale starttider.

Kombinationen af justerbar termisk beskyttelse og magnetisk udløsning gør, at én enhed kan yde beskyttelse mod to forskellige typer overstrøm: langvarige overbelastninger og høje strømme forårsaget af kortslutninger.

Øjeblikkelig magnetisk udløsning ved 20 A

Den magnetiske beskyttelse i MS116-1.6 er indstillet med en øjeblikkelig udløsningsstrøm på 20 A. Når der opstår en høj kortslutningsstrøm, reagerer den magnetiske mekanisme hurtigt for at afbryde kredsløbet og begrænse fejlens konsekvenser.

Denne hurtige reaktion ved kortslutninger gør det muligt at anvende motorværnet som en sikringsfri beskyttelsesenhed inden for ABB’s specificerede afbrydelsesevne.

Afbrydelsesevne på 50 kA ved 400 V

ABB MS116-1.6 tilbyder et højt beskyttelsesniveau mod kortslutninger. Ved 400 V AC angiver ABB en driftsafbrydelsesevne Ics på 50 kA og en ultimativ afbrydelsesevne Icu på 100 kA.

Ved andre spændinger varierer afbrydelsesevnen. Producenten angiver for denne model:

• 230 V AC: Ics 50 kA / Icu 100 kA.
• 400 V AC: Ics 50 kA / Icu 100 kA.
• 440 V AC: Ics 50 kA / Icu 100 kA.
• 500 V AC: Ics 30 kA / Icu 100 kA.
• 690 V AC: Ics 30 kA / Icu 100 kA.

Til trefasede motorer på op til 0,55 kW ved 400 V

MS116-1.6 er dimensioneret til en nominel motoreffekt på 0,55 kW ved 400 V i AC-3-kategori. Denne egenskab gør den velegnet til små trefasede motorer, der anvendes i pumper, ventilatorer, maskiner, hjælpeudstyr og automatiseringssystemer.

For korrekt valg skal motorens reelle mærkestrøm ligge inden for det justerbare område på 1 til 1,6 A, og spænding, startforhold samt installationens elektriske egenskaber skal også kontrolleres.

Beskyttelse mod fasefejl

Motorværnet har følsomhed over for fasefejl. Tab af en fase i en trefaset motor kan medføre en betydelig ubalance i strømme og en kraftig opvarmning af de resterende viklinger.

MS116’s termiske beskyttelse er designet til at reagere på disse forhold og bidrager til at beskytte motoren mod virkningerne af unormal drift ved faseudfald.

Temperaturkompensation

ABB MS116-serien har temperaturkompensation for omgivelsestemperatur mellem -25 og +55 °C. Denne egenskab hjælper med at opretholde den termiske beskyttelses funktion inden for de forventede værdier, selv når temperaturen i omgivelserne, hvor motorværnet er installeret, varierer.

ABB angiver et generelt driftsområde i åbent miljø på -25 til +70 °C, mens intervallet med temperaturkompensation ligger mellem -25 og +55 °C.

Friudløsningsmekanisme

MS116 har en friudløsningsmekanisme. Det betyder, at en beskyttelsestilstand får enheden til at åbne uanset grebets position eller manuel påvirkning.

Denne egenskab forhindrer, at kredsløbet holdes tvangslukket, når motorværnet registrerer en tilstand, der kræver udkobling.

Drejegreb med ON/OFF-indikation

Enheden er udstyret med et frontmonteret drejegreb, som gør det muligt manuelt at udføre til- og frakobling. Afbryderens position er tydeligt markeret med ON- og OFF-indikation.

Ud over manuel motorbetjening integrerer MS116 en afbryderfunktion, som gør det muligt at isolere kredsløbet inden for de betingelser og krav, som ABB har fastlagt.

Driftsspænding op til 690 V

Hovedkredsløbet er beregnet til en nominel driftsspænding på op til 690 V AC ved 50/60 Hz. Den nominelle isolationsspænding er også 690 V, mens den impulsholdespænding Uimp er 6 kV.

Disse egenskaber gør det muligt at anvende motorværnet i forskellige industrielle lavspændingsnet, så længe afbrydelsesevne og øvrige parametre for den konkrete installation overholdes.

Kompakt format på 45 mm

En af MS116-seriens kendetegn er dens kompakte bredde på 45 mm. Dette gør det lettere at installere flere enheder i eltavler og reducerer pladsbehovet til motorbeskyttelse.

Motorværnets hovedmål er cirka:

• Bredde: 45 mm.
• Højde: 90 mm.
• Omtrentlig dybde: 80,1 mm uden visse tilslutningsmål.
• Vægt: cirka 0,265 kg.

Montering på DIN-skinne

ABB MS116-1.6 er designet til montering på TH35 DIN-skinne i henhold til IEC 60715. Den er kompatibel med TH35-7,5 og TH35-15 skinner, som er almindelige i industrielle tavler og automationsanlæg.

Dens modulopbyggede design gør det muligt at kombinere den med ABB-kontaktorer og forskellige tilbehør fra motorbeskyttelses- og styringsprogrammet.

Skrueklemmer

Denne reference anvender skrueklemmer til hovedkredsløbet. For MS116-versioner op til 16 A angiver ABB tilslutning for massive og flertrådede ledere op til 4 mm² samt fleksible ledere med terminal afhængigt af den anvendte konfiguration.

Det angivne tilspændingsmoment for hovedklemmerne er 0,8 til 1,2 Nm, med en anbefalet afisoleringslængde på 9 mm.

Beskyttelsesgrad

Motorværnets kabinet har en beskyttelsesgrad IP20, mens hovedklemmerne har IP10 ifølge ABB’s datablad. Enheden er beregnet til installation i tavler, kapslinger og elektriske systemer, der giver det ekstra beskyttelsesniveau, som anvendelsen kræver.

Kompatibilitet med ABB-kontaktorer og tilbehør

MS116 er en del af ABB’s modulære system til motorbeskyttelse og kobling. Den kan kombineres med kontaktorer, hjælpekontakter, signaleringskontakter, underspændingsudløsere, shuntudløsere og andet kompatibelt tilbehør i serien.

Denne modularitet gør det lettere at opbygge direkte startere og andre motorstyringsløsninger, der er tilpasset den enkelte installations behov.

Anvendelser for ABB MS116-1.6

• Beskyttelse af trefasede motorer.
• Industrielle eltavler.
• Små pumper.
• Ventilatorer og udsugningsanlæg.
• Kompressorer inden for deres strømområde.
• Maskiner og automationsudstyr.
• Klimaanlæg.
• Motorstyringsinstallationer.
• Direkte startere kombineret med kontaktorer.

Tekniske data for ABB MS116-1.6

• Producent: ABB.
• Serie: MS116.
• Reference: 1SAM250000R1006.
• Model: MS116-1.6.
• Type: manuel motorbeskyttelsesafbryder.
• Poler: 3.
• Beskyttede poler: 3.
• Nominel driftsstrøm: 1,6 A.
• Termisk justeringsområde: 1-1,6 A.
• Udkoblingsklasse: 10A.
• Øjeblikkelig udløsning Ii: 20 A.
• AC-3 effekt ved 400 V: 0,55 kW.
• Nominel driftsspænding: 690 V AC.
• Nominel isolationsspænding Ui: 690 V.
• Impulsholdespænding Uimp: 6 kV.
• Frekvens: 50/60 Hz.
• Ics ved 230/400/440 V: 50 kA.
• Ics ved 500/690 V: 30 kA.
• Icu ved 230/400/440/500/690 V: 100 kA.
• Termisk beskyttelse: ja.
• Magnetisk beskyttelse: ja.
• Følsom over for fasefejl: ja.
• Temperaturkompensation: -25 til +55 °C.
• Driftstemperatur i åbent miljø: -25 til +70 °C.
• Opbevaringstemperatur: -50 til +80 °C.
• Maksimal drifthøjde: 2.000 m.
• Kapslingsgrad: IP20.
• Klemrække beskyttelsesgrad: IP10.
• Betjeningstype: drejegreb.
• Positionsindikation: ON/OFF.
• Klemmetype: skrue.
• Montering: TH35 DIN-skinne.
• Bredde: 45 mm.
• Højde: 90 mm.
• Hoveddybde: cirka 80,1 mm.
• Vægt: cirka 0,265 kg.
• Standarder: IEC/EN 60947-1, IEC/EN 60947-2 og IEC/EN 60947-4-1.

Kompakt beskyttelse til motorer på op til 1,6 A

ABB MS116-1.6 samler justerbar termisk beskyttelse, magnetisk udløsning, følsomhed over for fasefejl, afbryderfunktion og manuel kobling i én enhed. Dets område på 1 til 1,6 A gør det muligt at tilpasse beskyttelsen til motorens mærkestrøm, mens klasse 10A og den høje afbrydelsesevne giver en løsning, der er specifikt udviklet til beskyttelse af lavspændingsmotorer.

Med en bredde på kun 45 mm og montering på DIN-skinne kan det nemt integreres i automationsskabe og kombineres med kontaktorer og ABB-tilbehør for at danne komplette start- og beskyttelsessystemer. Valg og indstilling skal foretages i henhold til motorens mærkestrøm, netspændingen og de faktiske elektriske forhold i installationen.
