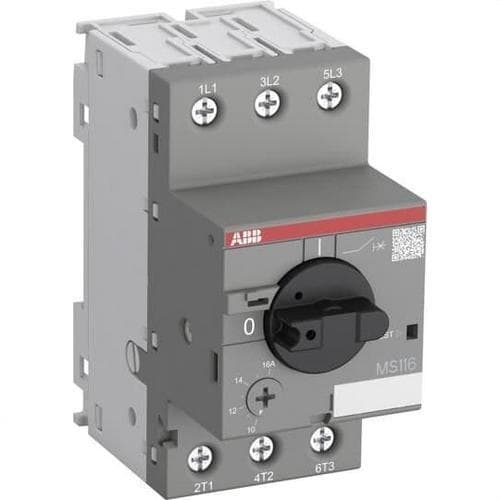

Motorbeskytter MS116-6.3 4,0-6,3A

ABB motorværn MS116-6.3, reference 1SAM250000R1009, er en manuel motorbeskyttelsesafbryder med 3 poler, designet til at manøvrere og beskytte elektriske motorer mod overbelastning, kortslutning og fasefejl. Den har et termisk indstillingsområde på 4,0 til 6,3 A og er særligt velegnet til motorer på op til 2,2 kW ved 400 V AC-3.

Dette motorværn i ABB MS116-serien kombinerer i én kompakt enhed funktionerne afbrydelse, manuel manøvrering og termomagnetisk beskyttelse. Dets serviceafbrydelseskapacitet når 50 kA ved 400 V AC, hvilket gør det muligt at beskytte motorens kredsløb uden behov for ekstra sikringer, når installationens karakteristika ligger inden for ABB's specificerede grænser.

Fuld beskyttelse til elektriske motorer

ABB MS116-6.3 er specifikt udviklet til at beskytte motorer mod de vigtigste elektriske fejl, der kan opstå under drift.

• Beskyttelse mod overbelastning: justerbar termisk indstilling mellem 4,0 og 6,3 A.
• Beskyttelse mod kortslutning: øjeblikkelig magnetisk udløsning kalibreret til 78,8 A.
• Følsomhed over for fasefejl: hjælper med at beskytte motoren ved tab af en af faserne.
• Udløsningsklasse: 10A.
• Fri udløsningsmekanisme: aktiveres, selv om grebet holdes manuelt i indkoblet position.

Indstillingsstrømmen skal konfigureres i henhold til motorens nominelle strøm, der skal beskyttes, og altid inden for intervallet 4,0 til 6,3 A.

Til motorer på op til 2,2 kW ved 400 V

ABB angiver for MS116-6.3 en nominel driftseffekt på 2,2 kW ved 400 V i AC-3-kategori. Denne egenskab gør den til en velegnet løsning til mange trefasede motorer, der anvendes i pumper, ventilatorer, maskiner, HVAC-systemer og andre industrielle eller kommercielle anvendelser.

Enheden er egnet til både trefasede og enfasede anvendelser, forudsat at tilslutning og indstilling udføres i overensstemmelse med ABB's tekniske anvisninger.

Indstillingsområde fra 4,0 til 6,3 A

Motorværnets termiske beskyttelse kan justeres præcist mellem 4,0 og 6,3 A. Denne regulering gør det muligt at tilpasse beskyttelsen til den nominelle strøm angivet på motorens typeskilt.

En korrekt indstilling hjælper med at beskytte viklingen mod langvarig overbelastning og undgår at vælge en enhed med fast strøm, som ikke svarer til motorens reelle behov.

Høj brydeevne

ABB MS116-6.3 tilbyder en serviceafbrydelseskapacitet Ics på 50 kA ved 400 V AC. Denne egenskab giver en høj afbrydelseskapacitet ved kortslutningsstrømme inden for de af producenten specificerede betingelser.

Den øjeblikkelige magnetiske udløsning er indstillet til 78,8 A, hvilket muliggør hurtig reaktion ved kortslutning og bidrager til at begrænse de skader, som en høj strøm kan forårsage på motoren og kablingen.

Termomagnetisk beskyttelse klasse 10A

Enheden anvender et termomagnetisk udløsningssystem. Den termiske del reagerer på vedvarende overbelastning, mens den magnetiske beskyttelse virker næsten øjeblikkeligt, når der opstår en høj kortslutningsstrøm.

Udløsningsklasse 10A er særligt velegnet til motorapplikationer med konventionelle startforhold og giver en passende koordinering mellem starttid og overbelastningsbeskyttelse.

Temperaturkompensation

MS116 har temperaturkompensation mellem -25 og +55 °C, hvilket hjælper med at opretholde beskyttelsens termiske funktion inden for dette kompenserede driftsområde.

ABB angiver et generelt driftstemperaturområde på -25 til +70 °C og et opbevaringstemperaturområde på -50 til +80 °C.

Roterende betjening med tydelig statusindikation

Motorværnet er udstyret med et frontmonteret drejegreb, som gør det muligt manuelt at til- og frakoble kredsløbet. Dets design giver en tydelig visuel indikation af ON- og OFF-positionerne, hvilket gør det lettere at overvåge enhedens status.

MS116 har desuden integreret afbryderfunktion, hvilket gør det muligt at anvende den som afbrydelseselement inden for de betingelser, ABB har defineret.

Kompakt design på 45 mm

Med kun 45 mm bredde udnytter ABB MS116-6.3 pladsen effektivt i eltavler og automationsskabe.

• Bredde: 45 mm.
• Højde: 90 mm.
• Dybde: 85,6 mm.
• Omtrentlig nettovægt: 0,265 kg.

De kompakte mål gør det nemt at integrere enheden sammen med kontaktorer og andre motorbeskyttelses- og styrekomponenter.

Tilslutning med skrueterminaler

Hovedkredsløbet anvender skrueterminaler, en almindelig løsning i industrielle eltavler på grund af deres robusthed og nemme vedligeholdelse.

Enheden har 3 poler og er beregnet til montering i eltavler, hvor den kan kombineres med andre komponenter i ABB-familien for at skabe komplette motorstartere.

IP20-beskyttelsesgrad

Motorværnets kabinet har en IP20-beskyttelsesgrad. ABB angiver IP10 for hovedkredsens terminaler.

Som med denne type elektriske enheder skal den installeres i et kabinet eller en tavle, der giver den beskyttelsesgrad, som kræves af miljøforholdene og den gældende lovgivning for den pågældende installation.

Stort udvalg af ABB-tilbehør

MS116-serien kan suppleres med forskelligt tilbehør for at udvide funktionerne for signalering, styring og beskyttelse af anlægget.

• Hjælpekontakter.
• Signalkontakter.
• Underspændingsudløsere.
• Shuntudløsere.
• Forsyningsblokke.
• Trefasede fordelingsskinner.
• Låseanordninger til at forhindre uautoriseret betjening.

Tilgængeligheden og kompatibiliteten af hvert tilbehør skal kontrolleres i henhold til den konkrete konfiguration af eltavlen.

Tekniske egenskaber for ABB MS116-6.3

• Mærke: ABB.
• Reference: 1SAM250000R1009.
• Model: MS116-6.3.
• Type: motorværn / manuel motorbeskyttelsesafbryder.
• Antal poler: 3.
• Termisk indstillingsområde: 4,0-6,3 A.
• Nominel driftsstrøm: 6,3 A.
• Nominel effekt ved 400 V AC-3: 2,2 kW.
• Udløsningsklasse: 10A.
• Beskyttelse: termomagnetisk.
• Øjeblikkelig magnetisk udløsning: 78,8 A.
• Serviceafbrydelseskapacitet Ics ved 400 V AC: 50 kA.
• Nominel isolationsspænding Ui: 690 V.
• Nominel frekvens: 50/60 Hz.
• Beskyttelse mod overbelastning: ja.
• Beskyttelse mod kortslutning: ja.
• Følsomhed over for fasefejl: ja.
• Afbryderfunktion: ja.
• Fri udløsningsmekanisme: ja.
• Betjening: drejegreb.
• Tilslutning: skrueterminaler.
• Kapslingsbeskyttelse: IP20.
• Bredde: 45 mm.
• Højde: 90 mm.
• Dybde: 85,6 mm.
• Omtrentlig nettovægt: 0,265 kg.

En kompakt løsning til beskyttelse og manøvrering af motorer

ABB motorværn MS116-6.3 fra 4,0 til 6,3 A samler manuel betjening, afbrydelse og motorbeskyttelse mod overbelastning, kortslutning og faseudfald i én kompakt enhed. Dets bredde på 45 mm gør det nemt at optimere pladsen i eltavlen, mens brydeevnen på 50 kA ved 400 V giver en høj beskyttelseskapacitet.

Med en nominel effekt på 2,2 kW ved 400 V AC-3, justerbar indstilling, udløsningsklasse 10A og kompatibilitet med mange ABB-tilbehørsdele er det en velegnet løsning til styre- og beskyttelsestavler i industrielle, kommercielle og tekniske installationer.

Vigtigt: for at sikre korrekt beskyttelse skal motorværnets indstillingsområde omfatte motorens reelle nominelle strøm. Den endelige indstilling skal foretages i henhold til motorens typeskilt og installationens forhold.
